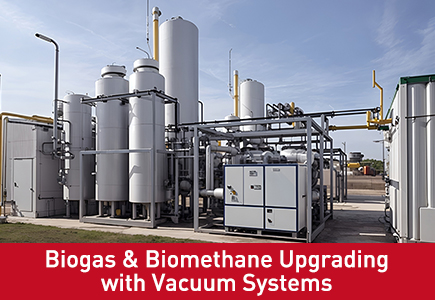

Upgrading Biogas e Biometano con Sistemi di Vuoto
Con l’avanzare delle politiche globali di neutralità del carbonio, il biogas e il biometano sono diventati fonti di energia rinnovabile fondamentali per sostituire il gas naturale fossile. Il biogas grezzo generato dal letame del bestiame, dai rifiuti delle discariche e dalla biomassa agricola contiene solo il 50%-65% di metano, mescolato con grandi quantità di CO2, vapore acqueo, idrogeno solforato e impurità silossane.
Per soddisfare gli standard di iniezione nelle condutture, produzione di energia e carburante per veicoli, il biogas grezzo deve essere sottoposto a un rigoroso miglioramento per produrre biometano di elevata purezza per pipeline. I moderni impianti di biogas su larga scala stanno gradualmente eliminando i processi tradizionali ad alto consumo energetico e adottando sistemi di purificazione del gas assistiti da vuoto per la purificazione del gas a basso costo e ad alta efficienza. La tecnologia del vuoto è diventata una configurazione standard fondamentale per i progetti di biometano di nuova generazione.
Limitazioni delle tecnologie tradizionali di upgrading del biogas
I metodi convenzionali di purificazione del biogas, tra cui il normale adsorbimento con oscillazione di pressione (PSA), il lavaggio singolo dell'acqua e l'assorbimento chimico, si trovano ad affrontare evidenti colli di bottiglia del settore, limitando la redditività del progetto e la qualità del gas:
Elevato consumo di energia : i tradizionali adsorbimenti ad alta pressione e la rigenerazione del riscaldamento consumano enormi quantità di energia, aumentando i costi operativi complessivi.
Basso tasso di recupero del metano : il desorbimento atmosferico non può separare completamente metano e CO2, con conseguente perdita di metano dell’8%–15%.
Rimozione insufficiente delle impurità : umidità residua e tracce di gas corrosivi riducono la purezza del biometano e danneggiano le apparecchiature della tubazione a valle.
Sostituzione frequente dei materiali : gli adsorbenti e i mezzi di lavaggio non riescono a rigenerarsi completamente, comportando frequenti sostituzioni e costi di manutenzione elevati.
La tecnologia di potenziamento del vuoto risolve perfettamente questi punti critici tramite la purificazione a pressione negativa a bassa pressione e la rigenerazione completa dell'adsorbente.
Come i sistemi del vuoto rivoluzionano la purificazione del biogas e del biometano
La purificazione del biogas basata sul vuoto comprende principalmente tre moduli tecnici fondamentali, che coprono la rimozione delle impurità, la rigenerazione del mezzo e la purificazione finale del gas, realizzando una produzione di biometano ad alta efficienza a processo completo.
Adsorbimento oscillante sotto vuoto (VSA) per la rimozione di CO2 e impurità
Vacuum Swing Adsorption (VSA) e Vacuum Pressure Swing Adsorption (VPSA) sono le più avanzate tecnologie di upgrading del biogas tradizionali. Diversamente dal tradizionale desorbimento ad alta pressione PSA, VSA utilizza la pressione negativa del vuoto per rigenerare gli adsorbenti.
Nella fase di adsorbimento, gli adsorbenti porosi catturano selettivamente CO2, azoto e impurità solforate trattenendo il metano. Nella fase di desorbimento del vuoto, il sistema del vuoto riduce rapidamente la pressione della camera per separare e scaricare le impurità catturate. Ciò realizza una rigenerazione completamente automatica degli adsorbenti, garantendo un'efficienza di purificazione stabile a lungo termine e riducendo notevolmente la perdita di metano.
Rigenerazione con lavaggio dell'acqua assistita da vuoto
Il lavaggio dell'acqua è un metodo comune di purificazione del biogas, ma l'acqua di lavaggio saturata perde la capacità di purificazione dopo aver assorbito CO2. La rigenerazione atmosferica tradizionale ha una bassa efficienza di desorbimento.
I sistemi a vuoto creano ambienti a bassa pressione all'interno dei serbatoi flash per accelerare il desorbimento di CO2 e la rigenerazione del mezzo acquoso. Questa tecnologia di rigenerazione assistita dal vuoto migliora l’efficienza di rimozione della CO2 di oltre il 14% e aumenta significativamente la purezza finale del biometano, riducendo al contempo gli sprechi di risorse idriche.
Disidratazione sotto vuoto per una produzione di biometano di elevata purezza
Il biogas grezzo contiene vapore acqueo saturo. L'umidità residua provoca la corrosione delle tubazioni e riduce l'efficienza della combustione del gas. I sistemi di disidratazione sotto vuoto vaporizzano ed estraggono rapidamente l'umidità interna sotto pressione negativa, ottenendo una purificazione del punto di rugiada estremamente basso. Previene efficacemente la formazione di idrati e garantisce il trasporto sicuro del biometano su lunghe distanze.
Selezione delle apparecchiature per il vuoto basata su scenari per impianti di biogas
Gli scenari di upgrading del biogas prevedono gas umido, corrosivo e contenente impurità. Le apparecchiature per il vuoto devono adattarsi al vapore acqueo, alle tracce di acido solfidrico e alle sostanze organiche volatili. Tre tipi di pompe dominano le applicazioni industriali:
Pompe per vuoto ad anello liquido antideflagranti (migliori per la maggior parte degli impianti di biogas) : eccellente tolleranza al vapore acqueo e al gas misto corrosivo, nessun danno derivante dall'impatto delle gocce di liquido. Funzionamento continuo stabile 24 ore su 24, 7 giorni su 7, bassi costi di manutenzione, perfettamente compatibile con i processi di upgrading del biogas VSA/VPSA.
Unità di aspirazione combinate Roots + Anello liquido : adatte per progetti di biogas di discarica e biometano agricolo su larga scala. Forniscono un vuoto finale più profondo e una velocità di pompaggio più rapida per migliorare l'efficienza della rigenerazione dell'adsorbente e la resa dell'impianto.
Pompe per vuoto a secco anticorrosione : applicate per progetti di biometano di qualità elevata per pipeline che richiedono zero contaminazione dell'olio, garantendo una qualità di uscita del gas ultra pulita.
Benefici tangibili e ROI dell'upgrading del biometano basato sul vuoto
L’aggiornamento delle tradizionali linee di biogas verso sistemi assistiti dal vuoto porta significativi ritorni tecnici ed economici per le imprese che producono energia da biomassa:
Maggiore purezza e tasso di recupero del metano : la rigenerazione sotto vuoto riduce la perdita di metano al di sotto del 3%, aumentando la produzione qualificata di biometano e le entrate economiche.
Oltre il 30% di risparmio energetico : il desorbimento del vuoto a bassa pressione sostituisce la rigenerazione ad alta pressione, riducendo il consumo energetico complessivo delle unità di aggiornamento.
Durata operativa prolungata dell'adsorbente : la rigenerazione del vuoto completo evita la saturazione e il guasto dell'adsorbente, riducendo la frequenza di sostituzione e i costi dei materiali.
Costi di manutenzione della tubazione inferiori : la completa disidratazione sotto vuoto e la rimozione delle impurità prevengono la corrosione e il blocco della tubazione a valle.
Conformità agli standard sul gas verde : produrre biometano iniettabile in pipeline che soddisfi gli standard di certificazione UE e internazionali sulle energie rinnovabili.
Sfide operative comuni e soluzioni di ottimizzazione professionale
1. Attenuazione del vuoto causata dall'erosione del gas corrosivo
Tracce di idrogeno solforato e impurità organiche corrodono gli interni della pompa e le parti di tenuta. Soluzione: adottare pompe per vuoto personalizzate anticorrosione e installare sistemi di filtraggio delle impurità multistadio agli ingressi per intercettare le sostanze nocive.
2. Rigenerazione insufficiente dell'adsorbente che porta a una bassa efficienza di purificazione
Il grado di vuoto instabile causa un desorbimento incompleto di CO2. Soluzione: equipaggiare serbatoi tampone sotto vuoto per stabilizzare la pressione negativa e ottimizzare i parametri del tempo di desorbimento ciclico.
3. Elevato consumo energetico dovuto al funzionamento a velocità costante
Le pompe a frequenza fissa sprecano energia durante i periodi di basso carico. Soluzione: installare convertitori di frequenza VFD per regolare la velocità di pompaggio in base al volume di biogas immesso in tempo reale.
Manutenzione a ciclo completo per sistemi di vuoto per impianti di biogas
Le apparecchiature per il vuoto del biogas funzionano in ambienti difficili, umidi e corrosivi, che richiedono una manutenzione preventiva standardizzata per garantire la stabilità:
Ogni giorno: monitorare la stabilità della pressione del vuoto, la temperatura di funzionamento della pompa e il rumore per evitare arresti anomali.
Settimanalmente: pulire gli elementi del filtro di ingresso e i separatori di impurità per prevenire ostruzioni e accumuli di gas.
Ogni trimestre: sostituire le parti di tenuta anticorrosione e ispezionare la tenuta della tubazione per eliminare microperdite d'aria.
Annuale: esecuzione della calibrazione completa delle prestazioni del sistema e dell'ispezione dei componenti interni durante la manutenzione programmata dell'impianto.
Conclusione
La tecnologia del vuoto è una soluzione di upgrading trasformativa per la tradizionale purificazione del biogas. Attraverso la rigenerazione per adsorbimento sotto vuoto VSA, l'ottimizzazione del lavaggio dell'acqua sotto vuoto e la disidratazione sotto vuoto profondo, risolve i principali punti critici legati all'elevato consumo energetico, al basso tasso di recupero e alla purezza instabile nell'upgrading del biogas.
L’implementazione di sistemi di vuoto professionali resistenti alla corrosione e a prova di esplosione aiuta gli impianti di biogas a massimizzare la resa di biometano, ridurre i costi operativi e produrre gas verde rinnovabile di alto valore, supportando lo sviluppo commerciale su larga scala dell’energia da biomassa.
FAQ
Q1: Qual è la differenza tra l'upgrading del vuoto VSA e il tradizionale upgrading del biogas PSA?
R1: VSA utilizza la pressione negativa del vuoto per la rigenerazione dell'adsorbente invece della decompressione ad alta pressione. Presenta un consumo energetico inferiore, un tasso di recupero del metano più elevato e una durata utile dell'adsorbente più lunga rispetto alla tecnologia PSA convenzionale.
Q2: Perché le pompe per vuoto ad anello liquido sono la prima scelta per gli impianti di biogas?
A2: Le pompe ad anello liquido tollerano grandi quantità di vapore acqueo e tracce di gas corrosivo nel biogas, con proprietà antideflagranti e anticorrosione, adattandosi completamente alle difficili condizioni di lavoro in loco.
D3: La tecnologia del vuoto può migliorare gli standard di iniezione delle tubazioni di biometano?
R3: Sì. La rimozione profonda delle impurità e la disidratazione mediante aspirazione eliminano efficacemente CO2, umidità e impurità solforate, facendo sì che il gas finito soddisfi gli standard nazionali e internazionali di biometano per gasdotti.
Q4: L'upgrading del vuoto è adatto a progetti di biogas su piccola scala agricola?
A4: Assolutamente. I sistemi VSA sottovuoto compatti montati su skid supportano la purificazione del biogas su piccola scala, con bassi costi di investimento e implementazione flessibile per progetti di biomassa distribuita.
