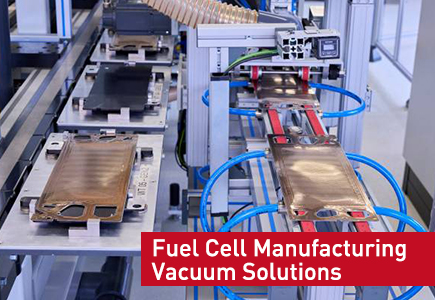

Soluzioni per il vuoto nella produzione di celle a combustibile: ingegneria avanzata del rivestimento di piastre bipolari e membrane
Contesto del settore
Le celle a combustibile con membrana a scambio protonico (PEM) sono cresciute rapidamente come fonti di energia fondamentali per veicoli a nuova energia, centrali elettriche distribuite e apparecchiature elettriche portatili. I produttori globali di celle a combustibile stanno passando dalla produzione di prova in piccoli lotti alla produzione di massa automatizzata, che impone standard estremamente severi sulla precisione dimensionale dei componenti, sull’uniformità del rivestimento e sulla purezza interna.
Le piastre bipolari e le membrane a scambio protonico rivestite sono due componenti fondamentali che determinano le prestazioni in uscita e la durata utile dello stack di celle a combustibile. Le moderne linee di produzione automatizzate adottano universalmente la tecnologia del vuoto personalizzata per controllare la purificazione delle materie prime, il trattamento superficiale e il rivestimento di precisione. Una configurazione non corretta del vuoto è uno dei motivi principali dell'elevato tasso di scarti e delle prestazioni instabili delle celle a combustibile finite in molte fabbriche di celle a combustibile di medie dimensioni. Questo articolo si concentra sui dettagli dell'applicazione del vuoto della lavorazione di piastre bipolari e del rivestimento della membrana, sulla selezione delle apparecchiature e sull'analisi dei vantaggi effettivi della produzione.
Principali difetti di produzione provocati dalla mancanza di un controllo del vuoto di precisione
Molti piccoli produttori di celle a combustibile eseguono ancora processi parziali in un ambiente atmosferico ordinario, con conseguenti difetti di prodotto ricorrenti che erodono costantemente il margine di profitto:
Difetti superficiali della piastra bipolare: bolle d'aria residue e umidità adsorbita rimangono all'interno del substrato di grafite o metallo, causando un rivestimento conduttivo irregolare, scarsa planarità del canale di flusso del gas e maggiore resistenza interna dopo l'assemblaggio.
Rottura del rivestimento PEM: polvere, umidità fluttuante e particelle dell'aria ambiente si mescolano con l'impasto liquido del rivestimento a pressione normale, causando fori di spillo, assottigliamento parziale del rivestimento e conduttività protonica incoerente sulla superficie della membrana.
Attenuazione dello stack a lungo termine: le tracce di impurità non rimosse innescano gradualmente reazioni collaterali elettrochimiche all'interno degli stack di celle a combustibile assemblate, accorciando la durata complessiva del ciclo dello stack e riducendo la potenza nominale.
Un ambiente sottovuoto ben progettato risolve gli inconvenienti intrinseci della fonte e diventa la configurazione standard per le tradizionali gigafactory di celle a combustibile.
Due segmenti fondamentali dell'applicazione del vuoto nella produzione di componenti per celle a combustibile
Tecnologia del vuoto per la fabbricazione di piastre bipolari in grafite e metallo
Le piastre bipolari rientrano in due categorie principali: piastre composite di grafite e piastre metalliche in acciaio inossidabile, entrambe richiedono un trattamento sotto vuoto in più fasi prima del successivo rivestimento e formatura. Per piastre bipolari in grafite: la polvere di grafite grezza miscelata con un legante in resina necessita di degasaggio sotto vuoto per rimuovere l'aria intrappolata all'interno del grezzo composito prima dello stampaggio con pressatura a caldo. L'ambiente a pressione negativa elimina le cavità interne delle bolle e garantisce una struttura del substrato densa e uniforme. Il rivestimento anticorrosivo conduttivo successivo si basa anche su un ambiente chiuso a basso vuoto per evitare l'inquinamento da particelle durante la spruzzatura.
Per piastre bipolari metalliche sottili: i processi di pretrattamento, tra cui lo sgrassaggio sotto vuoto e la pulizia al plasma sotto vuoto, rimuovono completamente i residui di olio superficiale e la pellicola di ossido. La superficie metallica pulita migliora l'adesione del successivo rivestimento conduttivo, prevenendo il distacco del rivestimento durante il funzionamento a lungo termine della cella a combustibile. Tutte le fasi di pretrattamento di cui sopra non possono raggiungere una resa qualificata senza un supporto di vuoto stabile.
Deposizione e rivestimento ad alto vuoto per membrane a scambio protonico (PEM)
La membrana a scambio protonico è il componente principale di conduzione degli ioni della cella a combustibile e il suo rivestimento funzionale determina direttamente l'efficienza della cella. Due processi di rivestimento tradizionali dipendono fortemente dalla precisione del vuoto: il rivestimento con impasto liquido sotto vuoto e la deposizione mediante sputtering sotto vuoto PVD.
Il rivestimento chiuso sotto vuoto isola l'aria esterna e la polvere, distribuendo il materiale di rivestimento in modo uniforme sulla superficie della membrana polimerica ultrasottile senza difetti stenopeici. Lo sputtering PVD ad alto vuoto realizza inoltre una deposizione di strati funzionali uniformi su scala nanometrica sulla superficie della membrana, ampiamente applicata per membrane di celle a combustibile di tipo automobilistico ad alte prestazioni. Il vuoto stabile e continuo impedisce inoltre al solvente di rivestimento una rapida volatilizzazione anomala sotto pressione atmosferica, stabilizzando la consistenza del batch della membrana finita.
Abbinamento mirato delle apparecchiature per il vuoto su diverse scale di produzione
La produzione di celle a combustibile presenta un'ovvia differenziazione di scala dal laboratorio pilota alla grande fabbrica automatizzata, con configurazioni di vuoto abbinate che variano notevolmente:
Produzione pilota e di laboratorio su piccola scala: pompe per vuoto a secco monostadio senza olio. Layout compatto, ambiente sottovuoto pulito e privo di olio, ideale per prototipi di laboratorio con piastra bipolare e rivestimento di prova con membrana.
Produzione semiautomatica di medi volumi: gruppi aspiranti combinati Roots + pompa a secco. Velocità di pompaggio elevata, vuoto medio-alto stabile, adatto per linee di degasaggio batch bipolare su piastre e rivestimento continuo a membrana.
Produzione centralizzata gigafactory di celle a combustibile su larga scala: stazione di vuoto centralizzata montata su skid composta da più unità di vuoto a secco. Fornitura di vuoto unificata per decine di linee di produzione di formatura di piastre bipolari e rivestimento di membrane, riducendo i costi di approvvigionamento e manutenzione della singola pompa.
Le pompe per vuoto ad anello liquido vengono occasionalmente utilizzate per la pre-evacuazione grezza front-end di camere di materiale di grandi dimensioni grazie all'eccellente tolleranza al vapore per il rivestimento del gas volatile del solvente.
ROI tecnico e finanziario misurabile dei sistemi di vuoto ottimizzati
Le aziende che aggiornano la produzione atmosferica originale al processo standardizzato del vuoto ottengono evidenti ritorni sia in termini di qualità del prodotto che di costi economici:
Ridurre il tasso di scarto di piastre bipolari e membrane del 25%~40%, risparmiando ingenti perdite di materie prime come grafite, acciaio inossidabile e membrane a scambio protonico ad alto costo.
Migliorare la consistenza dello stack di celle a combustibile finite, riducendo i costi di manutenzione per guasti post-vendita per i clienti dei veicoli a valle e delle centrali elettriche.
Il vuoto stabile riduce il ciclo di attesa dell'evacuazione della camera, aumentando l'efficienza operativa complessiva della linea di produzione e la produzione giornaliera della fabbrica.
Componenti qualificati ad alte prestazioni aumentano la qualità dei prodotti finiti di celle a combustibile, aiutando i produttori a entrare nella catena di fornitura di veicoli di nuova energia di fascia alta.
Risoluzione dei problemi in loco e controllo preventivo per le linee del vuoto delle celle a combustibile
Le officine di rivestimento delle celle a combustibile contengono vapori di solventi organici volatili e polvere fine di grafite, che causano facilmente un calo delle prestazioni del sistema di vuoto senza una gestione standardizzata quotidiana:
Caduta del vuoto indotta dalla condensazione dei vapori del solvente: installare un filtro gas-liquido multistadio e un dispositivo di recupero del solvente all'ingresso della pompa per intercettare il liquido condensato e la polvere.
Difetti localizzati del rivestimento della membrana causati da perdite d'aria nascoste nella tubazione: organizzare un rilevamento trimestrale delle perdite di elio per tutte le tubazioni del vuoto e gli alloggiamenti delle camere di rivestimento.
Consumo energetico inattivo non necessario: equipaggia la conversione di frequenza VFD per le unità del vuoto per regolare automaticamente la velocità di pompaggio in seguito al cambiamento del carico di produzione in tempo reale.
L'ispezione quotidiana da parte dell'operatore sulla lettura del vuoto, sulla temperatura dell'apparecchiatura e sullo stato del filtro evita efficacemente la produzione di massa di prodotti difettosi causati da improvvise anomalie del vuoto.
Conclusione
La tecnologia del vuoto è una soluzione ausiliaria fondamentale indispensabile per la formazione di piastre bipolari e il rivestimento della membrana a scambio protonico per la moderna produzione di celle a combustibile PEM. Una selezione ragionevole delle apparecchiature che corrisponde alla scala di produzione e una gestione quotidiana standardizzata aiutano i produttori di celle a combustibile a realizzare una riduzione dei difetti, un miglioramento dell’efficienza e un controllo completo dei costi.
Con l’accelerazione dell’industrializzazione globale delle celle a combustibile, i sistemi di vuoto pulito personalizzati diventeranno la configurazione principale essenziale per le officine di produzione di celle a combustibile di nuova costruzione e aggiornate.
Domande frequenti sul settore
D1: Perché le pompe per vuoto oil-free sono preferite per la produzione di componenti per celle a combustibile?
A1: Il design oil-free elimina il rischio di contaminazione da vapori d'olio sullo strato conduttivo della piastra bipolare e sul rivestimento della membrana a scambio protonico, evitando guasti elettrochimici interni della cella a combustibile innescati da impurità di idrocarburi.
Q2: Quale livello di vuoto è richiesto per il rivestimento della membrana PVD delle celle a combustibile di tipo automobilistico?
A2: Il rivestimento sputtering PEM automobilistico richiede generalmente un vuoto spinto compreso tra 1×10⁻³ Pa e 1×10⁻⁵ Pa per garantire una deposizione uniforme su scala nanometrica senza inquinamento da particelle.
D3: Il sistema di vuoto centralizzato può ridurre l’investimento totale per le grandi fabbriche di celle a combustibile?
R3: Sì, la stazione del vuoto centralizzata sostituisce le pompe del vuoto indipendenti sparse per ciascuna linea di produzione, riducendo il costo totale di acquisto delle apparecchiature e le successive spese di manutenzione regolare.
Q4: È possibile aggiornare la vecchia linea di rivestimento atmosferico con un sistema di aspirazione?
R4: La maggior parte delle linee di produzione di rivestimenti aperti esistenti supporta il rinnovamento della sigillatura sotto vuoto e l'installazione di unità a vuoto abbinate, realizzando un miglioramento della qualità senza la sostituzione completa della linea di produzione.
