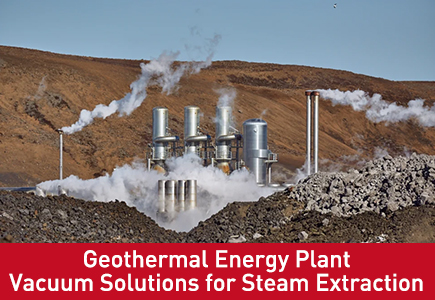

Soluzioni per il vuoto negli impianti di energia geotermica: ottimizzazione dell'estrazione del vapore e della rimozione degli NCG
Nella generazione di energia geotermica, sia che si utilizzino le tecnologie Flash Steam, Double Flash o Direct Dry Steam, il fattore fondamentale dell’efficienza dell’impianto è il delta termodinamico tra la pressione della testa del pozzo geotermico a monte e il vuoto del condensatore della turbina a valle. Il mantenimento di un vuoto profondo e stabile all’interno della superficie principale o del condensatore barometrico consente al vapore geotermico di espandersi completamente attraverso le pale della turbina, catturando la massima entalpia e convertendo l’energia termica altrimenti sprecata in elettricità pulita su scala di rete.
Tuttavia, a differenza delle centrali convenzionali a combustibili fossili o nucleari che funzionano con cicli di acqua pura a circuito chiuso, le centrali geotermiche devono affrontare una grave sfida operativa: i gas non condensabili (NCG) . Il vapore geotermico contiene naturalmente elevate concentrazioni di NCG, principalmente anidride carbonica, idrogeno solforato, ammoniaca e tracce di metano. Se questi gas non vengono estratti in modo continuo e forzato dal condensatore, causano il decadimento del vuoto, isolano i tubi del condensatore, aumentano vertiginosamente la contropressione della turbina e possono ridurre la produzione totale della centrale elettrica fino al 25% o più.
Il paradigma dell’energia geotermica: perché il vuoto del condensatore determina la produzione in megawatt
La potenza netta generata da una turbina a vapore geotermica è direttamente proporzionale alla caduta di pressione attraverso gli stadi della turbina. Minore è la pressione sul lato di scarico (il condensatore), maggiore è il rapporto di espansione della turbina e maggiore è il numero di megawatt (MW) prodotti dallo stesso volume di fluido geotermico.
Poiché gli NCG non possono essere condensati in acqua liquida dalle serie standard delle torri di raffreddamento, si accumulano rapidamente nella zona fredda del condensatore. I sistemi di vuoto industriale agiscono come forza di estrazione cinetica primaria, spazzando continuamente queste barriere di gas isolanti fuori dal sistema per mantenere l'involucro di vuoto profondo.
La dinamica dell'estrazione dei gas non condensabili (NCG).
A seconda del serbatoio geologico, il contenuto di NCG nel vapore geotermico può variare da un gestibile 0,5% a un aggressivo 10% o superiore in peso. La composizione di questo carico di gas determina la curva di spostamento volumetrico richiesta dall'isola del vuoto.
La barriera di accumulo: quando il vapore si condensa in acqua sulle superfici esterne dei tubi del condensatore, lascia dietro di sé uno strato limite di gas altamente concentrato di anidride carbonica e idrogeno solforato. Questo strato crea una barriera di resistenza termica, riducendo il coefficiente di trasferimento del calore del condensatore.
La soluzione di estrazione del vuoto: l'aspirazione delle tubazioni del vuoto è posizionata strategicamente nella sezione più fredda del condensatore (la zona di raffreddamento del gas) per aspirare continuamente questi gas pesanti. L'unità sottovuoto deve fornire un'enorme capacità di aspirazione volumetrica per trascinare questi gas a bassa pressione e altamente espansi fino alla pressione di scarico atmosferica.
La soluzione ingegneristica ibrida: combinazione di eiettori e pompe ad anello liquido
Per gli impianti geotermici su larga scala, fare affidamento su un’unica tecnologia del vuoto è raramente efficiente. Gli impianti ad alto rendimento si standardizzano sui sistemi di vuoto ibridi come standard di riferimento termodinamico.
La sequenza del processo ibrido:
Eiettori a getto di vapore del primo e del secondo stadio: a livelli di vuoto profondi (ad esempio, da 50 a 100 mbar assoluti), il volume del gas è troppo massiccio per le sole pompe meccaniche. Gli eiettori a getto di vapore utilizzano vapore motore ad alta pressione proveniente dalla testa pozzo per comprimere gli NCG ad alto volume fino a una pressione intermedia, scaricandoli in un intercondensatore.
Intercondensatori a contatto diretto: l'intercondensatore spruzza l'acqua di raffreddamento direttamente nel flusso di gas, condensando il vapore motore e riducendo drasticamente il carico volumetrico di gas fino all'80%.
Stadio di supporto della pompa per vuoto ad anello liquido (LRVP): una pompa per vuoto ad anello liquido a due stadi per carichi pesanti subentra alla pressione intermedia, comprimendo gli NCG concentrati rimanenti dall'intercondensatore fino alla pressione atmosferica, dove vengono instradati verso un sistema di abbattimento dell'idrogeno solforato o una torre di raffreddamento.
L'integrazione degli LRVP come stadio di supporto finale riduce il consumo totale di vapore motore fino al 35% rispetto alle reti pure di eiettori multistadio, risparmiando vapore prezioso per la turbina di potenza principale.
Scienza dei materiali severa: sconfiggere la corrosione ad alto contenuto di H2S e cloruro
I gas geotermici e il vapore trasportano miscele chimiche fortemente corrosive. Quando l'idrogeno solforato e l'anidride carbonica si dissolvono nella matrice dell'acqua di vapore condensante, formano una sacca di fluido altamente acida e acida contenente cloruri aggressivi che innescano immediate fessurazioni galvaniche e tensocorrosione negli acciai standard.
Selezione dell'attrezzatura per il vuoto per tipo di impianto geotermico
Tipo di pianta
Requisiti di vuoto primario
Soluzione di vuoto consigliata
Vantaggi principali
Impianti a vapore secco
Elevata capacità di rimozione di NCG, resistenza alla corrosione
Pompe per vuoto ad anello liquido (SS316L)+eiettore di vapore ibrido
Gestisce un elevato contenuto di H₂S e un basso consumo energetico
Impianti a vapore istantaneo
Separazione flash sotto vuoto, estrazione continua di NCG
Riduce la perdita di calore del 50-70%, migliora l'efficienza termica
I criteri di selezione critici includono: resistenza alla corrosione (compatibilità H₂S/CO₂), capacità di gestione dei liquidi (tolleranza salamoia/condensa), efficienza energetica (basso carico parassitario) e affidabilità (funzionamento 24 ore su 24, 7 giorni su 7 in località remote).
Conclusione
La tecnologia del vuoto è l’eroe non celebrato della produzione efficiente di energia geotermica, poiché affronta le sfide uniche dell’estrazione del vapore, della rimozione degli NCG e dell’ottimizzazione della condensa. Selezionando il giusto sistema di vuoto per il tipo di impianto e le condizioni operative specifici, gli operatori geotermici possono aumentare significativamente la produzione di energia, ridurre i costi operativi e prolungare la durata dell'impianto.
Con l’accelerazione della transizione globale verso le energie rinnovabili, le soluzioni avanzate del vuoto svolgeranno un ruolo sempre più critico nel massimizzare il potenziale delle risorse geotermiche, rendendole più competitive con i combustibili fossili e altre fonti di energia rinnovabile.
Domande frequenti operative:
Perché le pompe ad anello liquido sono migliori delle pompe a vite a secco per l'evacuazione dei condensatori geotermici?
L’estrazione del vapore geotermico è intrinsecamente un processo umido. Il flusso di gas che entra nell'isola del vuoto è saturo al 100% di vapore acqueo e fini goccioline di condensato geotermico. Le pompe a vite a secco hanno giochi interni estremamente ridotti e funzionano a temperature elevate; il trascinamento di liquidi può causare shock termico o blocco idraulico meccanico. Le pompe ad anello liquido utilizzano una tenuta liquida, il che significa che assorbono facilmente grandi quantità di acqua e vapori condensabili senza alcun rischio di danni meccanici interni, pur mantenendo un percorso di compressione isotermico a prova di esplosione.
In che modo l'aggiornamento a un sistema di vuoto ibrido influisce sulla generazione netta di megawatt di un impianto geotermico?
I sistemi con eiettore a vapore puro richiedono enormi quantità di vapore motore ad alta pressione per funzionare. Ogni libbra di vapore utilizzata per azionare un eiettore è vapore che non può essere convogliato attraverso la turbina per generare elettricità in rete. Sostituendo gli stadi finali degli eiettori con pompe per vuoto ad anello liquido ad alta efficienza, l'impianto riduce drasticamente il consumo di vapore motore. Questo vapore 'risparmiato' viene reindirizzato alla turbina principale, aumentando direttamente la produzione netta di megawatt della centrale elettrica.
Quale protocollo di manutenzione previene la cavitazione nelle pompe per vuoto geotermiche ad anello liquido?
La cavitazione si verifica quando la pressione operativa all'interno della pompa scende al di sotto della pressione del vapore dell'acqua di tenuta, provocando il violento collasso delle bolle d'acqua distruttive contro le pale della girante Duplex. Ciò è molto comune in estate, quando la temperatura dell'acqua della torre di raffreddamento aumenta. Wordfik risolve questo problema integrando valvole di bypass anticavitazione automatizzate che iniettano un piccolo flusso di gas non condensabile o fluido raffreddato direttamente nella camera della pompa quando vengono superate le soglie di vapore, smorzando le onde d'urto e preservando la durata della girante.
