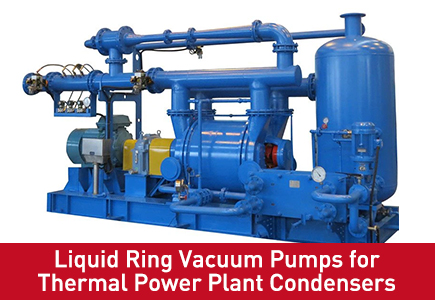

Pompe per Vuoto ad Anello Liquido per Condensatori di Centrali Termoelettriche
Nella produzione di energia termica, il sistema del vuoto del condensatore ha un impatto diretto sull’efficienza della turbina, sul consumo di carburante e sulla redditività dell’impianto. Tra le tecnologie del vuoto disponibili, le pompe per vuoto ad anello liquido (LRVP) si sono dimostrate robuste e affidabili per mantenere il vuoto del condensatore nelle centrali a carbone, gas e nucleari in tutto il mondo.
Questa guida spiega come funzionano le pompe ad anello liquido nel servizio dei condensatori, le confronta con gli eiettori a getto di vapore e le pompe a secco e fornisce una guida pratica per la selezione, l'aggiornamento e la manutenzione.
1. Perché è importante il vuoto del condensatore
La turbina a vapore estrae energia dal vapore ad alta pressione mentre si espande verso il condensatore. Quanto più bassa è la pressione assoluta allo scarico della turbina (cioè quanto più profondo è il vuoto), tanto più lavoro viene estratto per chilogrammo di vapore.
| Parametro | Impatto di un vuoto insufficiente |
| Contropressione della turbina | +1 kPa → consumo di calore +1,5–2,5% |
| Consumo di carburante | +0,13% per 1 kPa di aumento |
| Emissioni di CO₂ | Proporzionalmente più alto |
| Costo annuo del carburante (impianto da 500 MW) | +$150.000–250.000 per 1 kPa |
Mantenere un vuoto stabile e profondo non è quindi un optional: è un imperativo economico e ambientale.
2. Come funzionano le pompe per vuoto ad anello liquido
Le pompe per vuoto ad anello liquido sono un tipo di pompa volumetrica rotativa che utilizza una guarnizione liquida rotante (tipicamente acqua) per comprimere il gas.
2.1 Principio di funzionamento
Una girante montata eccentricamente ruota all'interno di un involucro cilindrico parzialmente riempito con liquido di tenuta (solitamente acqua).
La forza centrifuga scaglia il liquido contro la parete dell'involucro, formando un 'anello liquido' che segue il contorno dell'involucro.
Il gas entra attraverso un'apertura nel coperchio terminale e rimane intrappolato tra le pale della girante e l'anello liquido.
Mentre la girante ruota, il volume tra le pale diminuisce, comprimendo il gas.
Il gas compresso esce attraverso una porta di scarico, portando con sé calore e umidità.
2.2 Caratteristiche principali per il servizio del condensatore
| Caratteristica | Beneficio |
| Compressione isotermica | Il liquido assorbe il calore della compressione → scarico più freddo, funzionamento più sicuro |
| Tolleranza all'umidità | Gestisce l'aria satura e le gocce d'acqua senza danni (a differenza delle pompe con tenuta a olio) |
| Tolleranza alla polvere e al particolato | Le piccole particelle trasportate dallo scarico del condensatore passano senza intasarsi |
| Costruzione semplice | Meno parti soggette ad usura; facile manutenzione in loco |
| Design a prova di esplosione | Nessun olio da accendere; adatto per generatori raffreddati a idrogeno |
3. Eiettori ad anello liquido ed eiettori a getto di vapore: un confronto pratico
Molte centrali elettriche più vecchie si affidano ancora agli eiettori a getto di vapore per la rimozione dell’aria dai condensatori. Tuttavia, le pompe ad anello liquido offrono vantaggi convincenti.
| Criterio | Eiettore a getto di vapore | Pompa per vuoto ad anello liquido |
| Fonte di energia | Vapore ad alta pressione | Elettricità |
| Carico ausiliario | Consumo di vapore (riduce la produzione netta) | Potenza del motore (1–5% del consumo di vapore equivalente) |
| Efficienza a carico parziale | Scarso (consumo di vapore costante) | Eccellente (può essere controllato da VFD) |
| Tempo di avvio | Minuti per ripristinare la fornitura di vapore | Immediato (secondi) |
| Consumo di acqua | Acqua di raffreddamento del condensatore per inter/postcondensatori | Acqua di tenuta (riciclabile) |
| Manutenzione | Erosione ugelli, pulizia intercondensatore | Sostituzione del liquido di tenuta, manutenzione dei cuscinetti |
| Rumore | Alto (stridio del getto) | Moderare |
| Tipico ammortamento del retrofit | N / A | 1,5–3 anni |
4. Applicazioni in tutta la centrale elettrica
4.1 Estrazione dell'aria dal condensatore principale
Il compito principale di una pompa ad anello liquido in un impianto termico è rimuovere i gas non condensabili (principalmente aria) che fuoriescono nel condensatore. Senza una rimozione continua, questi gas si accumulano sulle superfici dei tubi, formando una barriera termica che aumenta la contropressione.
4.2 Sigillatura del premistoppa della turbina
Le pompe ad anello liquido vengono spesso utilizzate per evacuare il sistema di tenuta del premistoppa dell'albero della turbina, impedendo l'ingresso di aria lungo il rotore della turbina.
4.3 Sistemi di bypass per turbine a vapore
Durante l'avvio o il rifiuto improvviso del carico, il vapore di bypass deve essere condensato. Le pompe ad anello liquido aiutano a mantenere il vuoto durante queste condizioni transitorie.
4.4 Raffreddamento a idrogeno del generatore
Per i generatori raffreddati a idrogeno, le pompe ad anello liquido vengono utilizzate per evacuare l'aria prima del riempimento con idrogeno e per rimuovere eventuali perdite d'aria durante il funzionamento.
5. Selezione della pompa ad anello liquido giusta per il tuo condensatore
5.1 Criteri di dimensionamento
| Parametro | Come determinare | Valore tipico |
| Capacità di rimozione dell'aria (SCFM o kg/ora) | Dati di progettazione del condensatore; tasso di perdita previsto | 1 SCFM ogni 100 MW + margine |
| Vuoto operativo (mbar assoluti) | Specifiche della contropressione della turbina | 50–150 mbar (monostadio); 15–50 mbar (due stadi) |
| Tipo di liquido di tenuta | Di solito acqua; condensa talvolta trattata | Acqua ambiente o refrigerata |
| Compatibilità dei materiali | Lo scarico del condensatore può contenere ammoniaca o acidi | Ghisa (standard); acciaio inossidabile (servizio corrosivo) |
5.2 Regola pratica del dimensionamento
Per il servizio del condensatore, la capacità di rimozione dell'aria è generalmente di 1–2 SCFM per 100 MW di potenza del generatore. Ad esempio, un impianto da 600 MW richiederebbe una pompa in grado di gestire 6-12 SCFM di aria al livello di vuoto di progetto.
Importante: la pompa deve essere dimensionata per il tasso di rimozione dell'aria al vuoto operativo, non alla pressione atmosferica. Le curve delle prestazioni della pompa sono essenziali.
5.3 Materiali per ambienti corrosivi
Negli impianti che bruciano carbone ad alto contenuto di zolfo o utilizzano il raffreddamento ad acqua di mare, lo scarico del condensatore può contenere gas corrosivi. Per tali ambienti:
Specificare acciaio inossidabile (304 o 316) per il corpo della pompa e la girante.
Utilizzare un sistema di tenuta dell'acqua a circuito chiuso con inibitori di corrosione.
Considerare la ghisa rivestita (resina epossidica o PTFE) per condizioni moderate.
6. Retrofit degli eiettori di vapore: un approccio passo dopo passo
Per gli impianti che utilizzano ancora eiettori a getto di vapore, il retrofit con pompe ad anello liquido segue una sequenza logica:
Calcolare il carico d'aria di riferimento utilizzando i dati di progettazione dell'eiettore o misurando il sottoraffreddamento della condensa.
Selezionare la dimensione della pompa ad anello liquido con l'assistenza di uno specialista di pompe.
Progettare l'interfaccia delle tubazioni da collegare alla connessione di sfiato del condensatore esistente.
Installare la pompa, il separatore e i controlli in una posizione accessibile per la manutenzione.
Mettere in servizio e verificare che i livelli di vuoto soddisfino o superino le prestazioni originali dell'eiettore.
Monitorare il risparmio energetico e documentare la riduzione del consumo di vapore ausiliario.
Recupero previsto: per un grande impianto a carbone o nucleare, l'investimento di capitale viene generalmente recuperato in 1,5-3 anni grazie alla riduzione del consumo di vapore e ai minori costi di manutenzione.
Conclusione
Le pompe per vuoto ad anello liquido si sono guadagnate il posto di tecnologia preferita per il servizio di vuoto dei condensatori nelle centrali termoelettriche. Il loro design robusto e semplice gestisce l'umidità, il particolato e i carichi variabili inerenti a questa applicazione. Quando si sostituiscono gli eiettori di vapore inefficienti, si ottiene un risparmio energetico pari o superiore al 90% e si migliora il consumo di calore dell'impianto.
Per le nuove installazioni, una pompa ad anello liquido a due stadi con controllo VFD offre il miglior equilibrio tra efficienza, affidabilità e costo di capitale. Per gli impianti esistenti con eiettori guasti o prezzi del carburante in aumento, il retrofitting alla tecnologia ad anello liquido è uno dei progetti con il ROI più elevato disponibili.
Combinando il corretto dimensionamento, l'integrazione del VFD, la gestione dell'acqua di tenuta e la manutenzione regolare, gli operatori delle centrali elettriche possono fare affidamento sulle pompe ad anello liquido per mantenere il vuoto ottimale del condensatore anno dopo anno.
Domande frequenti tecniche
D: Una pompa per vuoto ad anello liquido è in grado di gestire l'elevato carico di vapore acqueo proveniente da un condensatore?
R: Sì. Le pompe ad anello liquido sono progettate specificatamente per gestire flussi di gas saturi e umidità trascinata. A differenza delle pompe con tenuta a olio, non soffrono di emulsionamento dell'olio quando esposte al vapore acqueo.
D: Qual è la vita utile tipica di una pompa ad anello liquido in una centrale elettrica?
R: Con una corretta manutenzione (trattamento regolare dell'acqua di tenuta, sostituzione dei cuscinetti ogni 5–7 anni), una pompa ad anello liquido può funzionare per 20–30 anni in servizio del condensatore.
D: Ho bisogno di un booster ausiliario per il vuoto profondo?
R: Per i condensatori progettati per funzionare al di sotto di 50–60 mbar assoluti, si consiglia una pompa ad anello liquido a due stadi o una pompa ad anello liquido con un booster meccanico (ventilatore Roots). Per il funzionamento tipico a 50–150 mbar è sufficiente una pompa monostadio.
