I sistemi di scarico dei condensatori sono la spina dorsale del funzionamento stabile ed efficiente delle centrali termoelettriche. La funzione principale di un aspiratore per condensatore è rimuovere l'aria non condensabile e il gas residuo dal condensatore di vapore, mantenere un livello di vuoto ottimale e ridurre la contropressione della turbina. Un vuoto stabile del condensatore migliora direttamente l’efficienza della generazione di energia, riduce il consumo di carbone ed evita la riduzione del carico dell’unità causata dal deterioramento del vuoto.
Nelle moderne industrie di produzione di energia, le pompe per vuoto ad anello liquido e gli eiettori di vapore sono le due soluzioni più diffuse per gli aspiratori di condensatori. Ciascuna tecnologia presenta vantaggi unici in termini di consumo energetico, stabilità operativa, difficoltà di manutenzione e adattabilità dell'applicazione. Per gli ingegneri delle centrali elettriche e i team di approvvigionamento, la scelta della giusta attrezzatura per lo scarico del condensatore è fondamentale per l'efficienza operativa e il controllo dei costi a lungo termine.
Questo articolo mette a confronto in modo esaustivo le pompe per vuoto ad anello liquido e gli eiettori di vapore in termini di principi di funzionamento, prestazioni, costi, manutenzione e scenari applicativi, aiutando le centrali elettriche a scegliere il miglior aspiratore per condensatore per le esigenze di produzione di energia.
Che cos'è un aspiratore del condensatore nelle centrali termoelettriche?
L'aspiratore per condensatori è un importante dispositivo ausiliario per il vuoto dei condensatori delle centrali termiche. Durante il funzionamento delle turbine a vapore, una piccola quantità di aria e gas non condensabile penetra continuamente nel sistema di condensazione chiuso. Se questi gas si accumulano, aumenteranno la contropressione del condensatore, indeboliranno l'efficienza dello scambio di calore, ridurranno la potenza erogata dall'unità e causeranno persino corrosione delle apparecchiature e guasti operativi.
Gli aspiratori del condensatore estraggono continuamente i gas non condensabili accumulati per mantenere un ambiente operativo ad alto vuoto e con bassa contropressione. Attualmente, i sistemi di pompe per vuoto ad anello liquido e i sistemi di espulsione del vapore sono le due soluzioni tecniche principali ampiamente adottate nelle centrali elettriche a carbone, nelle centrali termiche e nelle unità di generazione di energia industriale in tutto il mondo.

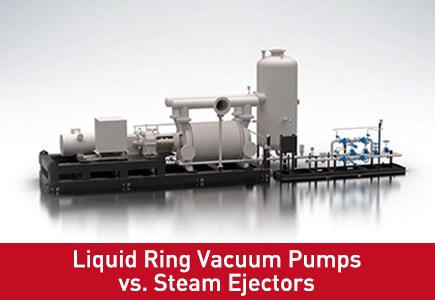

Panoramica delle pompe per vuoto ad anello liquido per sistemi di condensazione
Le pompe per vuoto ad anello liquido sono apparecchiature meccaniche per la generazione del vuoto progettate per il funzionamento industriale con vuoto continuo. Utilizzano il liquido circolante (solitamente acqua) come mezzo di tenuta per formare un anello liquido rotante all'interno della cavità della pompa. Con la rotazione della girante, vengono generati cambiamenti periodici di volume per completare l'aspirazione, la compressione e lo scarico dell'aria, realizzando un'estrazione del vuoto stabile.
Nei sistemi di condensazione delle centrali termoelettriche, le pompe per vuoto ad anello liquido vengono utilizzate per rimuovere costantemente i gas non condensabili. Sono caratterizzati da una struttura semplice, un'emissione di vuoto stabile, un basso tasso di guasto e non necessitano di supporto per la fonte di vapore. Le moderne pompe per vuoto ad anello liquido a risparmio energetico sono dotate di sistemi di controllo a frequenza variabile, che possono regolare la potenza operativa in base al volume di gas del condensatore in tempo reale, riducendo notevolmente il consumo di energia inattiva.
Essendo una soluzione di vuoto meccanico matura, è ampiamente utilizzata nelle centrali termiche di medie e grandi dimensioni e ha gradualmente sostituito i tradizionali eiettori di vapore nei nuovi progetti di centrali elettriche grazie alle sue eccellenti prestazioni di risparmio energetico.
Panoramica degli eiettori di vapore per condensatori di centrali elettriche
Gli eiettori di vapore sono apparecchiature per vuoto a getto basate su principi fluidodinamici. Si affidano al vapore ad alta pressione come fonte di energia. Attraverso l'ugello viene generato un getto di vapore ad alta velocità, che forma un'area di pressione negativa locale all'interno della cavità dell'eiettore, aspirando e scaricando così i gas non condensabili nel condensatore.
Gli eiettori di vapore appartengono ad apparecchiature per vuoto non meccaniche, senza parti rotanti, senza componenti di attrito e con una probabilità di guasto meccanico estremamente bassa. Presentano i vantaggi di un'installazione semplice, di un basso investimento iniziale e di una forte capacità anti-impurità. Per molto tempo gli eiettori di vapore sono stati la soluzione principale per lo scarico dei condensatori delle vecchie centrali termoelettriche, particolarmente adatti per centrali elettriche con sufficienti fonti di vapore in eccesso.
Tuttavia, gli eiettori di vapore si basano interamente sulla fornitura continua di vapore ad alta pressione, con conseguente elevato consumo di energia operativa a lungo termine, che non può soddisfare i requisiti di risparmio energetico e di riduzione dei consumi delle moderne centrali elettriche verdi.
Confronto dei nuclei: pompa ad anello liquido ed eiettore a vapore (metriche chiave)
Per aiutare i team delle centrali elettriche a effettuare una selezione intuitiva e accurata, confrontiamo le due soluzioni di aspiratori per condensatori in base agli indicatori operativi principali:
1. Stabilità del vuoto Le pompe per vuoto ad anello liquido forniscono un livello di vuoto continuo e stabile con un intervallo di fluttuazione ridotto, che può controllare con precisione la contropressione del condensatore e garantire un funzionamento stabile del carico dell'unità. Gli eiettori di vapore sono influenzati dalla pressione del vapore e dalle fluttuazioni del flusso, con conseguente grado di vuoto instabile, che provoca facilmente sottili cambiamenti nell'efficienza della generazione di energia.
2. Consumo energetico Le pompe per vuoto ad anello liquido consumano solo energia elettrica e acqua circolante, con costi operativi complessivi bassi. I modelli a frequenza variabile possono ridurre ulteriormente il consumo energetico del 20%–30%. Gli eiettori di vapore consumano una grande quantità di vapore ad alta pressione per lungo tempo, con gravi perdite di energia e un OPEX elevato, il che non è favorevole al funzionamento a lungo termine.
3. Struttura dell'apparecchiatura e tasso di guasto Gli eiettori di vapore non hanno parti rotanti, zero usura meccanica e tasso di guasto estremamente basso. Le pompe ad anello liquido hanno strutture rotanti della girante, con perdite di usura regolari ma tasso di guasto maturo e controllabile attraverso una manutenzione standardizzata.
4. Installazione e spazio occupato Gli eiettori di vapore occupano una piccola area con un semplice collegamento alla tubazione. I sistemi di pompe per vuoto ad anello liquido necessitano di sistemi di circolazione dell'acqua di supporto e di installazione di unità di pompaggio, occupando uno spazio relativamente più ampio.
5. Adattabilità ambientale Le pompe ad anello liquido si adattano al funzionamento a pieno carico e a carico variabile delle unità di potenza. Gli eiettori di vapore sono limitati dalle condizioni della fonte di vapore e non possono funzionare normalmente quando la pressione del vapore è insufficiente.
Pro e contro delle pompe per vuoto ad anello liquido per lo scarico del condensatore
Vantaggi
Uscita del vuoto stabile e precisa, che migliora efficacemente l'efficienza della generazione di energia
Basso consumo energetico operativo a lungo termine, notevoli vantaggi in termini di risparmio energetico
Funzionamento indipendente senza fare affidamento su fonti di vapore esterne
Frequenza operativa regolabile, adattandosi ai cambiamenti variabili del carico dell'unità
Funzionamento silenzioso e stabile, adatto per lavoro continuo a lungo termine
Svantaggi
Investimenti iniziali per l'approvvigionamento e l'installazione più elevati rispetto agli eiettori di vapore
È necessaria una manutenzione regolare di giranti, cuscinetti e sistemi di circolazione dell'acqua
Pro e contro degli eiettori di vapore per lo scarico del condensatore
Vantaggi
Nessuna parte meccanica in movimento, quasi nessun guasto meccanico
CAPEX basso, struttura semplice e installazione conveniente
Forte tolleranza al gas impuro, non facile da bloccare
Svantaggi
Consumo di vapore estremamente elevato, che comporta costi operativi elevati a lungo termine
Livello di vuoto instabile, che influisce sulla stabilità della generazione di energia dell'unità
Dipendente da fonti di vapore stabili ad alta pressione, scarsa flessibilità operativa
Incapace di adattarsi alla trasformazione del risparmio energetico e ai requisiti operativi a basse emissioni di carbonio
Fattori chiave per scegliere il giusto aspiratore per condensatore per la produzione di energia
1. Dimensioni operative dell'unità e stabilità del carico Per le unità termoelettriche di grandi e medie dimensioni con funzionamento continuo a lungo termine, le pompe per vuoto ad anello liquido sono la scelta migliore. Garantiscono un vuoto stabile e un risparmio energetico a lungo termine. Per le piccole unità di alimentazione di riserva con funzionamento intermittente, gli eiettori di vapore possono soddisfare le esigenze operative di base con un costo iniziale inferiore.
2. Condizioni della sorgente di vapore in loco Se la centrale elettrica dispone di vapore ad alta pressione in eccesso e inattivo per un lungo periodo, gli eiettori di vapore possono sfruttare appieno il vapore di scarto per ridurre i costi complessivi. Se la fornitura di vapore è insufficiente o instabile, i sistemi con pompa ad anello liquido sono più affidabili.
3. Obiettivi di risparmio energetico e trasformazione a basse emissioni di carbonio Nel contesto del risparmio energetico globale e della riduzione delle emissioni, le pompe per vuoto ad anello liquido sono diventate la scelta principale per i progetti di nuove centrali elettriche e per la trasformazione di vecchi impianti grazie al loro basso consumo energetico e all'elevata efficienza.
4. Budget per i costi di manutenzione successivi I team con personale limitato per la manutenzione giornaliera possono scegliere eiettori di vapore senza manutenzione meccanica. Le centrali elettriche che si concentrano sulla riduzione dell’OPEX a lungo termine dovrebbero dare priorità ai sistemi di pompe per vuoto ad anello liquido.
Scenari applicativi comuni per entrambe le soluzioni di vuoto
Scenari applicativi della pompa per vuoto ad anello liquido
Nuove unità di produzione di energia termica su larga scala
Progetti di risparmio energetico e di miglioramento dell'efficienza delle vecchie centrali elettriche
Centrali elettriche che perseguono basse emissioni di carbonio e bassi costi operativi
Unità con erogazione di vapore instabile o insufficiente
Scenari applicativi dell'eiettore di vapore
Vecchie centrali termiche tradizionali costruite nei primi anni
Piccole apparecchiature per la generazione di energia in standby
Centrali elettriche con risorse di vapore di scarto in eccesso a lungo termine
Condizioni di lavoro temporanee di scarico del vuoto a breve termine
Confronto tra manutenzione e durata
Gli eiettori di vapore hanno una durata di oltre 15 anni con una manutenzione giornaliera quasi esente. Sono necessarie solo l'ispezione regolare della tubazione e la pulizia antibloccaggio, con costi di manutenzione successiva estremamente bassi.
La durata delle pompe per vuoto ad anello liquido può raggiungere i 10-12 anni con una manutenzione standardizzata. La manutenzione giornaliera comprende solo il controllo della qualità dell'acqua circolante, la lubrificazione dei cuscinetti e la pulizia degli schermi dei filtri. Il processo di manutenzione è semplice e maturo e il tasso di guasto può essere controllato efficacemente. Rispetto al costo elevato del consumo di vapore degli eiettori a vapore, il costo successivo complessivo è inferiore.
Analisi dei costi: CAPEX vs OPEX
Gli eiettori di vapore hanno un basso investimento una tantum (CAPEX) e nessun costo di manutenzione meccanica, ma il consumo di vapore a lungo termine comporta costi operativi elevati (OPEX), che sono antieconomici per il funzionamento continuo a lungo termine.
Le pompe per vuoto ad anello liquido hanno costi di attrezzatura iniziale e di installazione leggermente più elevati, ma il consumo di energia elettrica e acqua è basso. Per le centrali elettriche che funzionano 24 ore su 24, 7 giorni su 7, tutto l’anno, i vantaggi in termini di risparmio energetico possono compensare l’investimento iniziale entro 1-2 anni, portando vantaggi di riduzione dei costi a lungo termine.
Conclusione
Sia le pompe per vuoto ad anello liquido che gli eiettori di vapore sono soluzioni affidabili di aspiratori per condensatori per la produzione di energia, ma sono adatti a diversi scenari operativi. Gli eiettori di vapore sono ideali per piccole unità, condizioni di lavoro temporanee e centrali elettriche con sufficiente vapore di scarto, contando su un basso investimento iniziale e sui vantaggi dell'assenza di manutenzione.
Per le moderne centrali termoelettriche di grandi e medie dimensioni che si concentrano sul miglioramento dell'efficienza, sul risparmio energetico e sul funzionamento stabile, le pompe per vuoto ad anello liquido sono la scelta ottimale per l'aspiratore del condensatore. Forniscono un controllo stabile del vuoto, riducono il consumo unitario di carbone, abbassano i costi operativi a lungo termine e soddisfano pienamente le esigenze di risparmio energetico e di sviluppo a basse emissioni di carbonio del settore della produzione di energia.
Quando si aggiornano o si configurano i sistemi di vuoto del condensatore, gli ingegneri delle centrali elettriche dovrebbero considerare in modo completo la scala unitaria, le condizioni della fonte di vapore, il ciclo operativo e il budget dei costi per selezionare la soluzione di scarico del vuoto più adatta.
FAQ
D: Qual è la soluzione più a risparmio energetico: la pompa ad anello liquido o l'eiettore di vapore per lo scarico del condensatore?
R: Le pompe per vuoto ad anello liquido consentono un risparmio energetico molto maggiore per il funzionamento continuo a lungo termine delle centrali elettriche. Gli eiettori di vapore consumano una quantità enorme di vapore ad alta pressione, con conseguente OPEX elevato, mentre le pompe ad anello liquido consumano solo elettricità e acqua circolante con frequenza regolabile per il risparmio energetico.
D: È possibile sostituire gli eiettori di vapore con pompe ad anello liquido nelle vecchie centrali elettriche?
R: Sì. La maggior parte dei vecchi sistemi con eiettore di vapore delle centrali termoelettriche può essere aggiornato con sistemi con pompe per vuoto ad anello liquido, che migliorano efficacemente la stabilità del vuoto del condensatore e riducono il consumo energetico complessivo della centrale elettrica.
D: Le pompe per vuoto ad anello liquido richiedono una manutenzione quotidiana complessa?
R: No. Le pompe ad anello liquido necessitano solo di un'ispezione regolare della circolazione dell'acqua, della lubrificazione dei cuscinetti e della pulizia del filtro. Il processo di manutenzione è semplice e adatto al funzionamento non presidiato a lungo termine delle centrali elettriche.
D: Quale soluzione offre un vuoto del condensatore più stabile?
R: Le pompe per vuoto ad anello liquido forniscono un'uscita di vuoto continua e stabile con fluttuazioni minime, garantendo una contropressione stabile della turbina e un'efficienza di generazione di energia costante, superando le prestazioni degli eiettori di vapore influenzati dalle variazioni di pressione del vapore.
