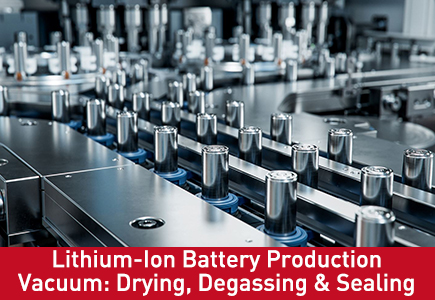

Vuoto per la produzione di batterie agli ioni di litio: essiccazione, degasaggio e sigillatura

La transizione globale verso i veicoli elettrici (EV), i sistemi di stoccaggio dell’energia su scala di rete (ESS) e l’elettronica di consumo ad alta densità ha spinto la produzione di batterie agli ioni di litio in una nuova era di qualità e precisione di produttività. Mentre la chimica delle batterie avanza verso catodi ad alto contenuto di nichel e configurazioni a stato solido, il margine di contaminazione ambientale all’interno della gigafactory è svanito.

Durante tutto il ciclo di assemblaggio delle celle, la tecnologia del vuoto industriale funge da strumento di lavorazione primario piuttosto che da utilità minore. Dalla rimozione di microscopiche sacche di umidità all'interno del materiale grezzo dell'elettrodo alla gestione dei solventi organici volatili durante il riempimento dell'elettrolita e la sigillatura finale delle celle, gli ambienti di vuoto stabili determinano direttamente la densità energetica, la durata del ciclo e i profili di sicurezza interni di una batteria.

1. Il mandato fondamentale del vuoto spinto nella produzione di batterie agli ioni di litio

Le prestazioni elettrochimiche di una batteria agli ioni di litio si basano sull'intercalazione pulita degli ioni di litio tra l'anodo e il catodo. La presenza anche di tracce di umidità, misurate in parti per milione (ppm) a una cifra, può causare guasti catastrofici. L'acqua reagisce istantaneamente con il sale esafluorofosfato di litio comunemente utilizzato negli elettroliti, formando acido fluoridrico altamente corrosivo. Questo acido corrode i collettori di corrente interni, distrugge lo strato SEI (Solid Electrolyte Interphase) e genera gas infiammabili che causano rigonfiamento delle cellule e instabilità termica.

Per eliminare l’umidità, ottenere una compattazione dello strato denso e garantire una bagnatura uniforme dell’elettrolita, i produttori di batterie si affidano a reti di vuoto automatizzate su tre distinti nodi di assemblaggio.

2. Fase 1: Asciugatura profonda sotto vuoto di elettrodi e mattoni tessuti

Prima che possa iniziare l'avvolgimento o l'impilamento delle celle, le bobine degli elettrodi a fessura (rulli di anodo e catodo) devono essere sottoposte a una profonda essiccazione termica sotto vuoto. L'acqua residua contenuta nella pasta di grafite o di materiale attivo NMC deve essere completamente eliminata.

La sequenza di asciugatura sotto vuoto:

• Evacuazione termica multiciclo: i rulli di elettrodi grezzi o i 'jully-rolls' preassemblati vengono posizionati in un forno di essiccazione sotto vuoto centrale per celle di batteria. Nella camera si alternano lo spurgo del gas di azoto caldo e l'evacuazione del vuoto profondo (che in genere scende al di sotto di 0,1-0,05 mbar assoluti).

• Abbassamento del punto di ebollizione: l'abbassamento della pressione operativa interna abbassa la soglia di ebollizione dell'acqua intrappolata al di sotto della temperatura ambiente. Ciò consente all'umidità di evaporare rapidamente dagli strati strettamente avvolti senza sottoporre i delicati leganti e i materiali attivi a temperature estreme che potrebbero rompere il rivestimento.

• Verifica dell'umidità residua: la pompa per vuoto mantiene una curva di pressione finale piatta durante la fase di evaporazione. Un'ultima forte caduta di pressione segnala che i livelli di umidità sono scesi al di sotto della soglia obbligatoria di 200 ppm, preparando le celle per il trasferimento nella camera bianca.

3. Fase 2: degasaggio sotto vuoto e riempimento preciso dell'elettrolita

Una volta che la struttura cellulare è alloggiata nel suo involucro (sia esso in alluminio prismatico, contenitori cilindrici o laminati a sacchetto), entra nella stazione di riempimento dove viene introdotto l'elettrolita liquido.

• Evacuazione sotto vuoto prima del riempimento: l'involucro della cella vuota viene evacuato fino a raggiungere un vuoto medio (tra 1 e 10 mbar assoluti). Questo estrae tutte le sacche d'aria intrappolate nei separatori altamente porosi e nelle dense strutture degli elettrodi, creando un differenziale di pressione pulito.

• Umidificazione guidata e azione capillare: quando la valvola dell'elettrolita si apre, il fluido viene aspirato uniformemente nei pori più profondi della matrice cellulare tramite un'azione capillare guidata dal vuoto. La perfetta bagnatura è vitale; qualsiasi punto asciutto non bagnato crea una zona inattiva, riducendo la capacità complessiva della cella e accelerando la placcatura localizzata del litio durante la ricarica rapida.

• Degasaggio dell'elettrolita: parallelamente al circuito di riempimento, un degasatore sottovuoto dedicato rimuove le microbolle disciolte dall'elettrolita liquido grezzo prima dell'iniezione, garantendo che i gas ambientali non entrino nell'ambiente sigillato.

4. Fase 3: Sottovuoto Finale e Controlli di Formatura

La fase finale dell'assemblaggio delle celle prevede la chiusura ermetica dell'involucro per isolare per tutta la vita i componenti chimici dall'atmosfera esterna. Questo passaggio è particolarmente critico nella produzione di celle a sacca.

• Sigillatura sottovuoto della cella a sacchetto: la busta della cella a sacchetto viene posizionata all'interno di una camera di sigillatura sottovuoto. Viene esercitato un vuoto profondo (tipicamente da 5 a 20 mbar assoluti) per comprimere saldamente gli strati di lamina attorno alla pila di elettrodi interni, rimuovendo eventuali gas residui. Una barra saldante riscaldata scioglie quindi lo strato polimerico interno per formare una chiusura ermetica.

• Degassamento della formazione: durante la fase di carica iniziale della batteria (formazione), le reazioni chimiche generano un volume prevedibile di gas di processo iniziale mentre lo strato SEI si stabilizza. Per le celle a sacca, questo gas si raccoglie in una 'tasca di gas' temporanea. La tasca viene successivamente perforata sotto vuoto, il gas viene evacuato e la cella viene sigillata permanentemente nel suo profilo geometrico finale.

5. Selezione dell'attrezzatura: lotta contro i vapori aggressivi dei solventi e l'umidità

L’infrastruttura del vuoto all’interno di una gigafactory di batterie agli ioni di litio deve funzionare in condizioni chimiche impegnative. I flussi di gas estratti durante l'essiccazione e la sigillatura sono carichi di vapore acqueo e composti organici volatili (COV), principalmente solventi organici carbonati come dimetilcarbonato (DMC), etilmetilcarbonato (EMC) e dietilcarbonato (DEC).

Perché le moderne Gigafactory si standardizzano sulle pompe per vuoto a vite a secco:

Storicamente, le pompe rotative a palette con tenuta ad olio venivano utilizzate per la loro profonda capacità di vuoto finale. Tuttavia, i solventi di carbonato organico si dissolvono rapidamente nell'olio standard della pompa per vuoto, causando un immediato assottigliamento dell'olio, perdita di lubrificazione e calo della capacità di vuoto finale. Ciò richiede frequenti cambi d'olio e causa elevati tempi di fermo macchina per manutenzione.

La soluzione Wordfik:

Per massimizzare i tempi di attività della fabbrica ed eliminare i cicli pericolosi degli oli usati, Wordfik progetta pacchetti integrati di pompe per vuoto a vite a secco multistadio combinate con soffianti Roots ad alte prestazioni.

• Contaminazione interna zero: le pompe a vite a secco utilizzano due rotori interni sincronizzati e senza contatto che funzionano senza olio o fluido all'interno della camera di compressione. I vapori del solvente passano completamente attraverso la pompa senza degradare le prestazioni interne.

• Integrazione del recupero dei solventi: Wordfik configura questi skid con pompa a secco con condensatori refrigerati integrati sulla linea di scarico. Questa configurazione consente la condensazione a freddo e recupera fino al 98% dei solventi DMC/EMC volatili, riducendo significativamente le emissioni ambientali e consentendo un riciclaggio chimico sicuro.

• Metallurgia resistente alla corrosione: per gestire le tracce di vapori di acido fluoridrico ($HF$) che si formano quando l'umidità incontra i residui elettrolitici, Wordfik tratta le superfici interne delle viti con PEEK brevettato o rivestimenti resistenti agli agenti chimici a base di nichel.

Domande frequenti tecniche:

1. Quali livelli di vuoto assoluto sono obbligatori per un'asciugatura efficace degli elettrodi?

   Per ottenere un livello di umidità residua inferiore a 200 ppm all'interno delle celle delle batterie avvolte strettamente, i forni industriali di essiccazione sotto vuoto devono costantemente ridurre un vuoto profondo fino a 0,1 mbar assoluti e spesso fino a 0,01 mbar durante la fase finale di mantenimento del profilo di asciugatura.

2. In che modo i vapori dei solventi organici influiscono sulle guarnizioni delle pompe per vuoto standard?

   I carbonati organici volatili come DMC ed EMC agiscono come solventi aggressivi che degradano gli elastomeri industriali standard come il nitrile o la Buna-N standard, provocandone il rigonfiamento, la rottura e la perdita di integrità strutturale. Wordfik costruisce pacchetti per vuoto a secco per batterie utilizzando FFKM (perfluoroelastomero) specializzati o composti di tenuta in Viton di alta qualità altamente resistenti agli attacchi dei solventi chimici.

3. Perché viene utilizzato l'azoto secco durante il ciclo di essiccazione sotto vuoto?

   L'azoto secco e puro agisce come conduttore termico ottimizzato all'interno del forno di essiccazione sotto vuoto. Poiché il calore si trasferisce scarsamente nel vuoto assoluto, l'alternanza tra l'evacuazione del vuoto e lo spurgo con azoto caldo garantisce una distribuzione uniforme della temperatura attraverso l'enorme massa termica dei rulli degli elettrodi, prevenendo il surriscaldamento localizzato e accelerando al tempo stesso il desorbimento dell'umidità.
