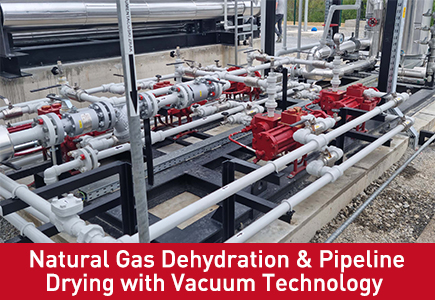

Disidratazione del gas naturale ed essiccazione delle tubazioni con tecnologia del vuoto
L’umidità contenuta all’interno del gas naturale grezzo e nelle condotte di trasmissione appena installate rappresenta uno dei maggiori rischi nascosti nel settore del gas naturale midstream. Il vapore acqueo in eccesso forma facilmente idrato di gas naturale a bassa temperatura e alta pressione, blocca le tubazioni, innesca la corrosione interna dei tubi e riduce l'efficienza della trasmissione.
La tecnologia del vuoto è diventata una soluzione matura e affidabile sia per la disidratazione del gas naturale negli impianti di trattamento che per l'essiccazione delle condotte durante la costruzione o la revisione delle condotte. Creando ambienti a pressione negativa controllata, le apparecchiature per il vuoto vaporizzano rapidamente l'acqua liquida intrappolata e rimuovono il vapore acqueo dalle pareti interne del gas e delle tubazioni senza additivi chimici aggiuntivi. Questo articolo descrive in dettaglio il flusso del processo, la scelta delle apparecchiature, i vantaggi applicativi e le regole di manutenzione della disidratazione del gas naturale e dell'essiccazione delle condotte sotto vuoto.
Perché la rimozione dell'umidità è importante per le condotte di trasporto e gas naturale
Il gas naturale grezzo estratto dai serbatoi sotterranei trasporta vapore acqueo saturo e acqua liquida libera. Se l'acqua non viene completamente eliminata prima del trasporto a lunga distanza, si verificano numerosi problemi gravi:
L'ambiente a bassa temperatura delle tubazioni innesca la cristallizzazione degli idrati, bloccando i gruppi di valvole e le tubazioni di trasmissione e causando l'arresto non pianificato della produzione.
L'acqua disciolta accelera la corrosione delle pareti interne delle tubazioni in acciaio al carbonio, riducendo la durata utile delle tubazioni e aumentando il rischio di perdite.
L'umidità residua riduce il potere calorifico del gas naturale finito e riduce il reddito economico per gli operatori del gas.
La tradizionale disidratazione ad assorbimento di glicole e l'essiccazione delle tubazioni ad aria calda presentano limitazioni in termini di costi e di accuratezza dell'essiccazione, mentre l'essiccazione sotto vuoto fornisce una rimozione dell'acqua più profonda e più stabile per i moderni progetti di gas naturale.
Due scenari applicativi principali: disidratazione del gas + essiccazione della pipeline
Disidratazione del gas naturale basata sul vuoto negli impianti di lavorazione
All'interno degli impianti di lavorazione del gas naturale, la disidratazione sotto vuoto funziona come trattamento supplementare o autonomo dopo la pre-separazione iniziale. Le pompe per vuoto estraggono il vapore acqueo dai recipienti di separazione chiusi a una pressione negativa preimpostata, abbassando costantemente il punto di rugiada del gas naturale per soddisfare gli standard nazionali di trasporto delle condutture.
Rispetto alla tradizionale disidratazione del glicole trietilenico, la disidratazione assistita da vuoto riduce il consumo di sostanze chimiche e riduce i costi di trattamento dei liquidi di scarto, ideale soprattutto per giacimenti di gas di piccola e media scala e stazioni di lavorazione del gas satellitari.
Essiccazione sotto vuoto per la messa in servizio di tubazioni nuove e di manutenzione
Le condutture del gas naturale appena posate trattengono sempre l'acqua residua della costruzione, le acque reflue dei test idraulici e l'umidità di condensa all'interno delle cavità dei tubi. Prima della messa in servizio e dell'iniezione del gas, l'essiccazione sotto vuoto è la pratica prevalente nel settore:
Evacuare lo spazio interno della tubazione fino al vuoto profondo per abbassare il punto di ebollizione dell'acqua liquida residua;
Converte l'acqua liquida intrappolata in vapore ed estrae tutta l'umidità tramite pompaggio a vuoto continuo;
Garantire che il punto di rugiada della tubazione soddisfi le specifiche di progettazione prima della messa in servizio formale.
L'essiccazione sotto vuoto è ampiamente utilizzata anche dopo la revisione delle tubazioni e la manutenzione delle perdite d'acqua per rimuovere l'acqua residua in modo efficiente.
Principio di funzionamento della tecnologia del vuoto per la rimozione dell'acqua
Il punto di ebollizione dell'acqua diminuisce in modo significativo al diminuire della pressione circostante. I sistemi a vuoto creano ambienti a bassa pressione all'interno di separatori di processo o sezioni di tubazioni sigillate, facendo vaporizzare l'acqua liquida a temperatura ambiente o di riscaldamento moderato senza cottura ad alta temperatura.
Le pompe per vuoto a funzionamento continuo estraggono costantemente il vapore acqueo generato e il gas misto non condensabile dallo spazio confinato, riducendo gradualmente il contenuto di umidità residua fino a raggiungere lo standard di secchezza richiesto per il gas naturale o le tubazioni.
Tipi di pompe per vuoto adatti per l'industria del gas naturale
Le condizioni di lavoro del gas naturale contengono vapori leggeri di idrocarburi, tracce di umidità e occasionali goccioline di impurità, che richiedono apparecchiature per il vuoto a prova di esplosione e resistenti al vapore. Tre tipi di pompe dominano questo campo:
Pompe per vuoto ad anello liquido antideflagranti: opzione mainstream di punta, eccezionale tolleranza al vapore acqueo e agli idrocarburi leggeri misti, funzionamento sicuro per ambienti con gas naturale infiammabile, perfette per la disidratazione continua e l'essiccazione di tubazioni di grande diametro.
Unità di vuoto combinate Roots + Anello liquido: forniscono un vuoto finale più profondo e una velocità di pompaggio più elevata, utilizzate per l'essiccazione profonda di gasdotti a lunga distanza e per la disidratazione del gas a basso punto di rugiada di alto livello.
Pompe per vuoto a secco senza olio: rischio zero di contaminazione dell'olio, applicate nella lavorazione del gas naturale ad elevata purezza e in rigorosi progetti di protezione ambientale.
Vantaggi delle soluzioni di disidratazione sotto vuoto e essiccazione di tubazioni
Ottieni un controllo del punto di rugiada più profondo rispetto all'essiccazione ad aria calda e alla disidratazione chimica parziale, prevenendo efficacemente la generazione di idrati.
Ridurre l'utilizzo di agenti chimici e i successivi costi di smaltimento dei rifiuti per gli stabilimenti di lavorazione del gas.
Ridurre il ciclo di messa in servizio della costruzione del gasdotto e accelerare il programma di messa in servizio del gas naturale.
Ridurre i costi di manutenzione a lungo termine contro la corrosione delle tubazioni ed estendere il ciclo di servizio complessivo delle tubazioni.
Il design compatto del sistema per vuoto montato su skid consente di risparmiare spazio di installazione per impianti di gas e cantieri di costruzione di condutture mobili.
Problemi operativi comuni e suggerimenti per l'ottimizzazione del sistema del vuoto
Effetto di asciugatura non qualificato causato da insufficienza di vuoto
Ottimizzazione: controllo delle perdite della flangia della tubazione, aggiornamento del sistema di vuoto combinato Roots-anello liquido per migliorare la capacità di pompaggio e il livello di vuoto stabile.
Il vapore acqueo entra nella cavità della pompa provocando un calo delle prestazioni
Ottimizzazione: aggiungere un separatore gas-liquido pre-stadio e un'apparecchiatura di filtraggio prima dell'ingresso della pompa per vuoto per intercettare le goccioline di liquido.
Elevato consumo energetico con carico di gas instabile
Ottimizzazione: installazione del convertitore di frequenza VFD per le unità per vuoto per regolare la velocità di pompaggio in base al carico di umidità in tempo reale e risparmiare consumo energetico.
Manutenzione standard per sistemi di vuoto a gas naturale
Ogni giorno: controllare il rumore di funzionamento della pompa, il livello del liquido di tenuta, la lettura del vuoto e lo stato del circuito antideflagrante.
Settimanalmente: pulire il filtro di ingresso e i fanghi del separatore per evitare il blocco della tubazione.
Ogni trimestre: ispezionare i componenti di tenuta, sostituire le guarnizioni obsolete e verificare l'integrità dei raccordi antideflagranti.
Annuale: revisione completa dell'attrezzatura e calibrazione delle prestazioni del vuoto prima dell'arrivo della stagione di punta della trasmissione del gas.
Conclusione
La tecnologia del vuoto è diventata una soluzione economica indispensabile per la disidratazione del gas naturale e l’essiccazione delle condutture nei giacimenti di gas upstream e nei settori del trasporto di condotte midstream. I sistemi di pompe per vuoto antideflagranti opportunamente selezionati eliminano l'umidità residua in modo efficiente, evitano il blocco degli idrati e la corrosione delle tubazioni e migliorano notevolmente la sicurezza del trasporto di gas naturale e i vantaggi economici.
Le soluzioni di vuoto personalizzate montate su skid aiutano gli operatori del gas naturale a ottimizzare il flusso di lavoro di lavorazione e a ridurre i costi operativi a lungo termine per progetti di impianti di gas e gasdotti.
FAQ
D1: L’essiccazione sotto vuoto può sostituire completamente la disidratazione del glicole nei grandi impianti di gas naturale?
A1: La disidratazione sotto vuoto è comunemente utilizzata come processo ausiliario o combinato; Gli impianti di gas principali su larga scala solitamente combinano la pre-disidratazione del glicole e la disidratazione profonda sotto vuoto per bilanciare i costi e l'effetto di essiccazione.
Q2: Quale pompa per vuoto è più utilizzata per l'essiccazione delle condutture del gas naturale?
A2: Le pompe per vuoto ad anello liquido antideflagranti sono la scelta più popolare; le condotte a tronco lungo adottano sistemi di vuoto compositi Roots + anello liquido per l'essiccazione profonda.
D3: Quali vantaggi apporta l'essiccazione delle condutture sotto vuoto ai progetti di gas naturale?
A3: Rimuove completamente l'acqua residua della costruzione, previene la corrosione degli idrati e delle tubazioni interne, garantisce un trasporto sicuro del gas naturale a lunga distanza e riduce le spese di manutenzione successiva.
D4: L'essiccazione sotto vuoto è adatta per condotte di derivazione del gas naturale di piccolo diametro?
R4: Sì, i pacchetti compatti di pompe per vuoto a piccolo flusso montate su skid supportano l'asciugatura rapida per condotte di diramazione di piccolo diametro delle reti di distribuzione del gas.
