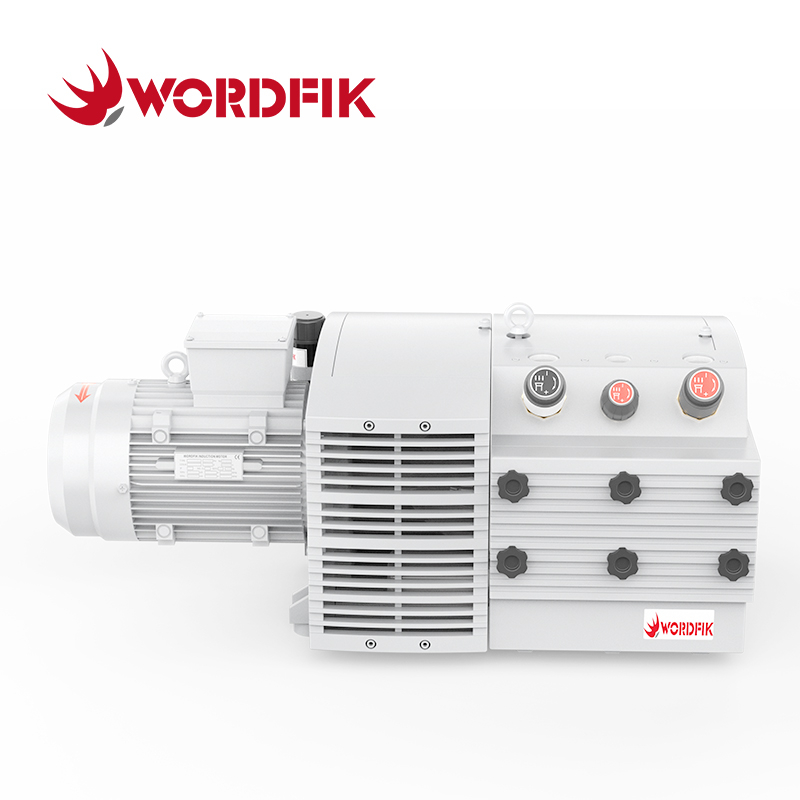

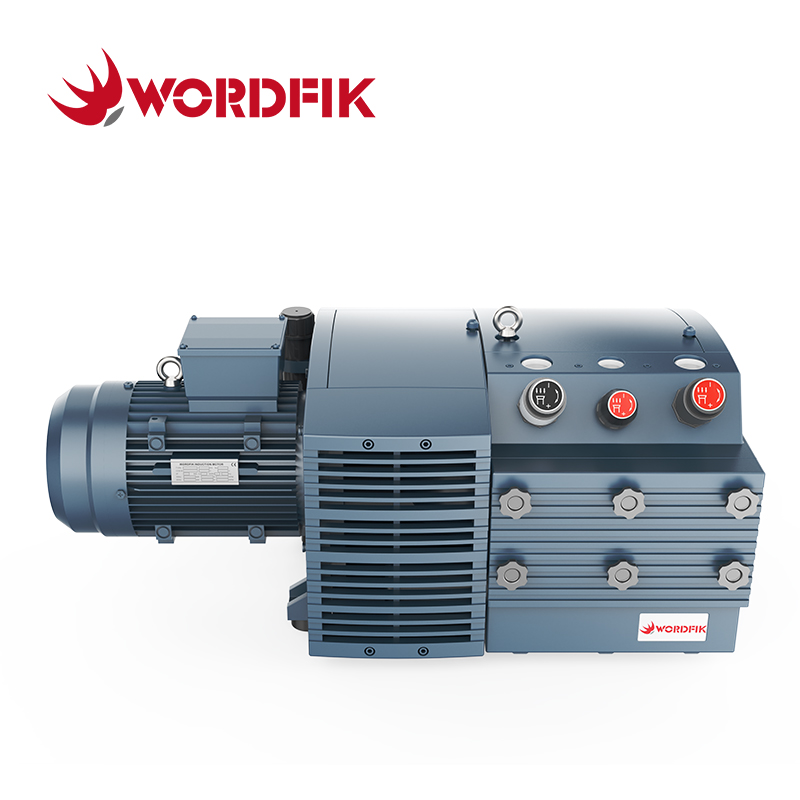

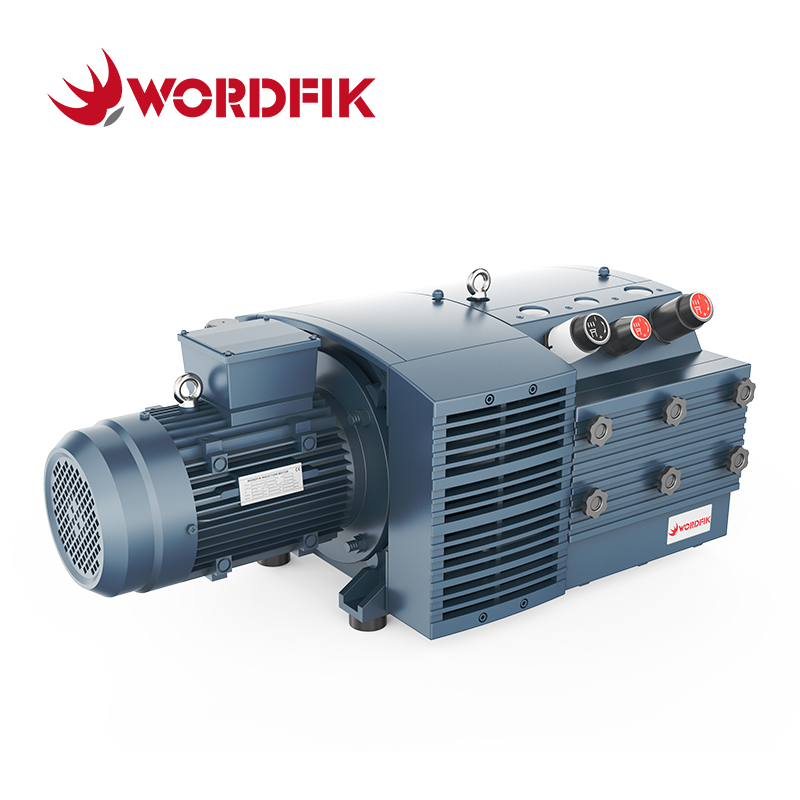

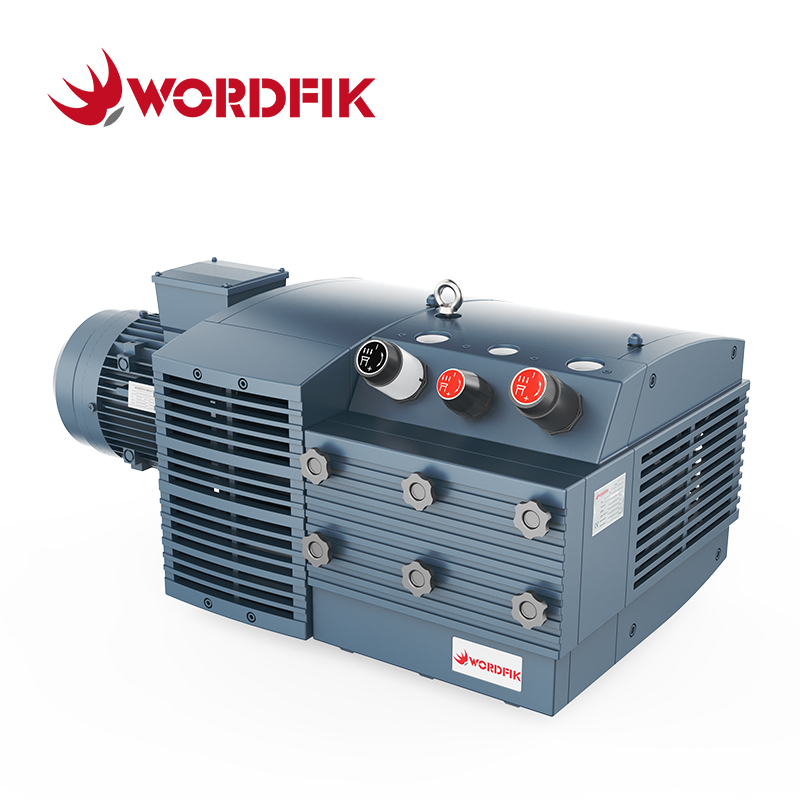

Le pompe composti a vane secco PVDT100 e PVT100 hanno le stesse funzioni, tranne per il fatto che PVDT100 ha due porte di aspirazione. È un modello speciale progettato per soddisfare le esigenze di più linee di produzione contemporaneamente. WordFik PVDT100 Vane rotante a vanne rotante e pompa combinata pressione offre 100 m³/h (50Hz, 5,5 kW) o 120 m³/h (60Hz, 6,6 kW) velocità di pompaggio per vuoto simultaneo e generazione di pressione entro ± 600 MBAR. Funziona con una tecnologia senza olio utilizzando pale di auto-lubrificazione, garantendo bassi costi di manutenzione e durata di lunga durata. Progettato per la stampa, la lavorazione del legno CNC e le industrie della plastica. I parametri dettagliati sono i seguenti:
Caratteristiche:
• multifunzione
• Funzionamento senza olio al 100%
• pulito e nessun inquinamento
• Manutenzione minima
• lunga durata di servizio
• Funzionamento stabile e continuo
| Modello speciale PVDT100 Specifiche tecniche |
| 50Hz | 60Hz |
| Velocità di pompaggio | 100 m³/h | 120 m³/h |
| Vuoto | -600 mbar |
| Pressione | +600 mbar |
| Potenza motoria | 5,5 kW | 6,6 kW |
Tensione del motore
| Δ 230V ± 10%; Y 400V ± 10% (3Ph) |
| Velocità del motore | 1430 rpm | 1720 giri / min |
| Livello di rumore | 77 dB (a) |
Connessione di ingresso
| 1½ pollice & 1 pollice |
| Collegamento della pressione | 1½ pollice |
| Peso | 129 kg
|
| Dimensions | 895*460*382 mm |
*1) Contattaci per altre opzioni di tensione. *2) Manuale di istruzioni. *3) Curve di prestazione. *4) Diagramma del modello 3D.
Applicazione:
| Serie Pvt WordFik Pompe composti a pressione del vuoto a vite rotanti (selettore del modello rapido) |
Modello
| Potenza motoria
| Velocità di pompaggio | Vuoto | Pressione
|
| 50Hz | 60Hz | 50Hz | 60Hz |

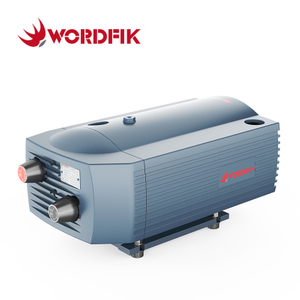

| PVT16 | 0,75 kW | 0.9 kW | 16 m³/h | 20 m³/h | -600 mbar
| +600 mbar
|

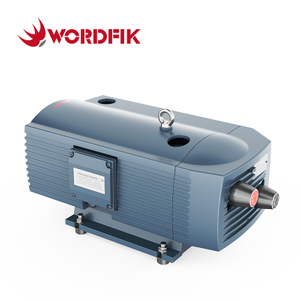

| PVT25 | 1,25 kW | 1,5 kW | 25 m³/h | 30 m³/h |

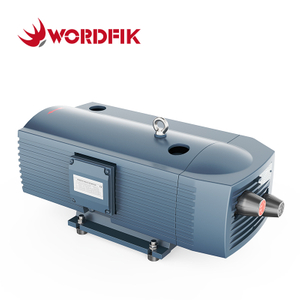

| PVT40 | 1,85 kW | 2,2 kW | 40 m³/h | 48 m³/h |

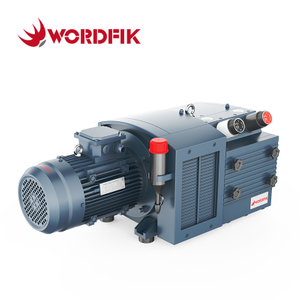

| PVT60 | 3 KW | 3,6 kW | 60 m³/h | 72 m³/h |

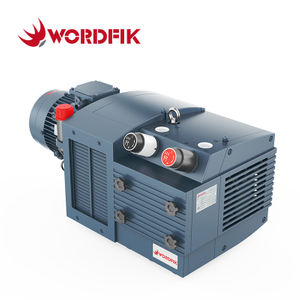

| PVT80 | 4 kW | 4,8 kW | 80 m³/h | 96 m³/h |

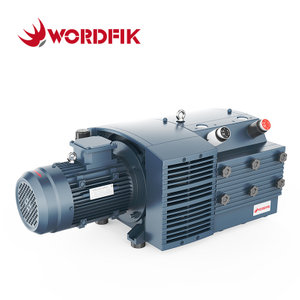

| PVT100 | 5,5 kW | 6,6 kW | 100 m³/h | 120 m³/h |

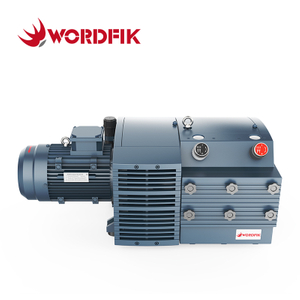

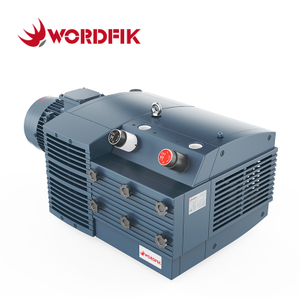

| PVT140 | 7,5 kW | 9 kW | 140 m³/h | 168 m³/h |

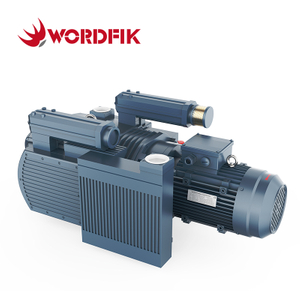

| PVT200 | 5,5 kW | 6,6 kW | 200 m³/h | 240 m³/h | -500 mbar
| +500 mbar
|

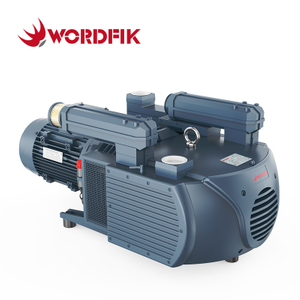

| PVT250 | 7,5 kW | 9 kW | 250 m³/h | 300 m³/h |

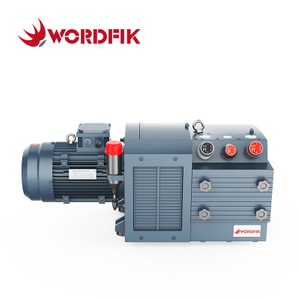

| PVDT60 | 3 KW | 3,6 kW | 60 m³/h | 72 m³/h | -600 mbar
| +600 mbar
|

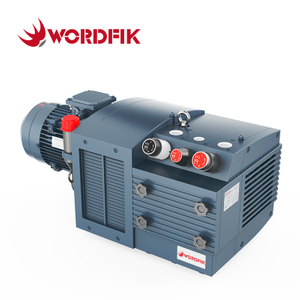

| PVDT80 | 4 kW | 4,8 kW | 80 m³/h | 96 m³/h |
| PVDT100 | 5,5 kW | 6,6 kW | 100 m³/h | 120 m³/h |

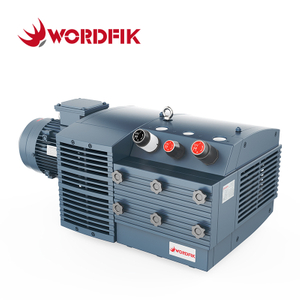

| PVDT140 | 7,5 kW | 9 kW | 140 m³/h | 168 m³/h |
