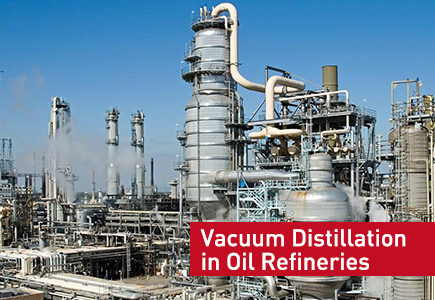

La raffinazione del petrolio greggio si basa sulla distillazione frazionata per separare il petrolio greggio in diversi prodotti commerciali, tra cui benzina, diesel, cherosene, olio lubrificante e olio residuo pesante. Per i componenti grezzi pesanti che non possono essere separati mediante la distillazione atmosferica convenzionale, la distillazione sotto vuoto diventa il processo di raffinazione secondario essenziale nelle moderne raffinerie di petrolio.
Creando un ambiente di vuoto a bassa pressione all'interno della torre di distillazione, le raffinerie riducono significativamente il punto di ebollizione degli idrocarburi pesanti. Ciò consente la separazione di frazioni altobollenti senza cracking termico o degradazione del materiale, garantendo prodotti petroliferi di elevata purezza e massimizzando il tasso di utilizzo del petrolio greggio.
Questa guida spiega il processo completo di distillazione sotto vuoto, la configurazione delle apparecchiature principali, le funzioni della pompa per vuoto, i vantaggi operativi e le soluzioni di ottimizzazione professionale per le raffinerie di petrolio.
1. Che cos'è la distillazione sotto vuoto nella raffinazione del petrolio?
La distillazione sotto vuoto è un processo di separazione termica a bassa pressione progettato per frazioni di petrolio greggio pesante. Alla pressione atmosferica standard, l'olio residuo pesante bolle a temperature estremamente elevate superiori a 350°C, causando facilmente cracking molecolare, carbonizzazione e deterioramento del prodotto.
La distillazione sotto vuoto riduce la pressione interna della torre di distillazione a 10–100 mbar assoluti. Sotto pressione negativa, i punti di ebollizione degli idrocarburi pesanti diminuiscono drasticamente, consentendo un'efficace separazione delle frazioni di olio lubrificante, dell'olio di cera e dell'olio residuo a temperature sicure e controllabili.
Si tratta di un processo obbligatorio per la lavorazione profonda del petrolio greggio ad alta efficienza e migliora notevolmente il valore economico di ogni barile di petrolio greggio.
2. Distillazione atmosferica vs distillazione sotto vuoto
Per comprendere l’importanza della distillazione sotto vuoto è necessario distinguerla dalla distillazione atmosferica:
Distillazione atmosferica:
Funziona a pressione atmosferica normale, utilizzato per separare frazioni leggere come benzina, cherosene e diesel. Non è in grado di trattare oli residui pesanti a causa delle limitazioni della temperatura di ebollizione ultra elevata.
Distillazione sotto vuoto:
Funziona in condizioni di vuoto profondo e pressione negativa, utilizzata appositamente per la separazione delle frazioni petrolifere pesanti. Evita il cracking termico, protegge la qualità del prodotto ed estrae olio base lubrificante di alto valore e gasolio da vuoto (VGO).
3. Fasi del processo di distillazione sotto vuoto completo nelle raffinerie di petrolio
1. Preriscaldamento dell'alimentazione
L'olio residuo della distillazione atmosferica viene preriscaldato attraverso forni di riscaldamento per raggiungere la temperatura ottimale per la separazione sotto vuoto, garantendo una vaporizzazione uniforme dopo l'ingresso nella torre.
2. Evacuazione della torre a vuoto
Le pompe per vuoto industriali professionali evacuano continuamente la torre di distillazione sotto vuoto, stabilizzando la pressione interna entro l'intervallo di basso vuoto progettato e creando un ambiente di distillazione a pressione negativa.
3. Separazione frazionaria a pressione negativa
L'olio pesante preriscaldato entra nella torre del vuoto. Diverse frazioni di idrocarburi vaporizzano a diversi punti di ebollizione sotto vuoto, realizzando una separazione a strati all'interno della torre.
4. Condensazione e raccolta
Le frazioni vaporizzate salgono alla sezione di condensazione, si raffreddano e si liquefanno. I prodotti di alto valore come il gasolio sotto vuoto e le frazioni lubrificanti vengono raccolti separatamente.
5. Trattamento del gas di coda e stabilizzazione della pressione
I sistemi a vuoto estraggono continuamente il gas di coda non condensabile per mantenere stabile la pressione della torre, evitando che le fluttuazioni di pressione influenzino la precisione della separazione.
4. Attrezzatura principale utilizzata nelle unità di distillazione sotto vuoto delle raffinerie
Un'unità di distillazione sotto vuoto completa è costituita da più dispositivi principali che lavorano insieme:
Torre di distillazione sotto vuoto : l'attrezzatura principale per la separazione delle frazioni, progettata per resistere alle alte temperature e alla pressione negativa.
Forno di riscaldamento : preriscalda l'olio residuo pesante per soddisfare i requisiti di temperatura di distillazione sotto vuoto.
Sistema di raffreddamento e condensazione : raffredda le frazioni di vapore in prodotti petroliferi liquidi.
Sistema di pompa a vuoto : fornisce una pressione negativa stabile, la fonte di alimentazione principale dell'intero processo.
Dispositivo di recupero del gas di coda : elabora il gas di scarico per soddisfare gli standard sulle emissioni ambientali.
5. Ruolo delle pompe per vuoto nella distillazione sotto vuoto di raffineria
Le pompe per vuoto sono il cuore delle unità di distillazione sotto vuoto. La stabilità, la velocità di pompaggio e il vuoto finale del sistema di pompa determinano direttamente la precisione della distillazione e la resa del prodotto.
Le funzioni principali includono:
Evacuazione continua dell'aria e del gas non condensabile all'interno della torre per mantenere una pressione negativa stabile
Prevenire l'aumento della pressione che provoca un aumento dei punti di ebollizione e una separazione incompleta
Miglioramento della precisione della separazione delle frazioni e riduzione del tasso di impurità del prodotto
Supporto al funzionamento continuo 24 ore su 24, 7 giorni su 7, delle unità di distillazione delle raffinerie
6. I migliori tipi di pompe per vuoto per i processi di distillazione delle raffinerie di petrolio
La distillazione sotto vuoto delle raffinerie è caratterizzata da vapore acqueo, vapore d'olio e gas di coda corrosivo, che richiedono apparecchiature per vuoto con forte resistenza al vapore e funzionamento continuo stabile.
1. Pompe per vuoto ad anello liquido (le più utilizzate)
Le pompe per vuoto ad anello liquido sono la scelta principale per la distillazione sotto vuoto nelle raffinerie. Tollerano grandi quantità di vapore acqueo e vapore d'olio senza emulsionazioni o danni. Con un design antideflagrante e resistente alla corrosione, si adattano completamente alle condizioni di lavoro delle raffinerie infiammabili ed esplosive.
2. Pompe per vuoto rotative a palette lubrificate ad olio
Adatto per unità di distillazione medie e piccole, fornisce un vuoto finale elevato e un controllo stabile della pressione per una separazione precisa delle frazioni.
3. Sistemi combinati di pompe per vuoto Roots
Le unità di distillazione sotto vuoto di raffinerie su larga scala adottano sistemi compositi Roots + anello liquido per ottenere una maggiore velocità di pompaggio e un vuoto più profondo, migliorando l'efficienza e la resa complessiva della distillazione.
7. Principali vantaggi della distillazione sotto vuoto per le raffinerie di petrolio
Massimizzare l'utilizzo del petrolio greggio : recupera le frazioni di petrolio pesante di alto valore che non possono essere estratte mediante distillazione atmosferica.
Evitare il cracking termico : la separazione a bassa temperatura e bassa pressione previene la carbonizzazione degli idrocarburi e il deterioramento del prodotto.
Migliora la qualità del prodotto : ottiene olio base lubrificante di elevata purezza, gasolio sotto vuoto e prodotti di paraffina.
Aumento dei vantaggi economici della raffineria : migliora notevolmente la resa dei prodotti petroliferi di alto valore.
Funzionamento stabile e sicuro : la lavorazione a bassa temperatura riduce i rischi di incendio ed esplosione nelle raffinerie.
8. Sfide e soluzioni operative comuni
1. Instabilità della pressione del vuoto
Causato da una perdita di gas o da una velocità di pompaggio insufficiente. Soluzione: aggiornare i sistemi di pompe per vuoto ad alta stabilità ed eseguire ispezioni regolari di tenuta di tubazioni e torri.
2. Eccessive impurità di vapore che incidono sulla durata della pompa
Vapori d'olio e polvere entrano nel sistema di aspirazione e causano usura. Soluzione: installare dispositivi di separazione e filtraggio gas-liquido multistadio per proteggere le apparecchiature per il vuoto.
3. Resa di distillazione bassa
Causato da un grado di vuoto insufficiente. Soluzione: ottimizzare la combinazione di pompe per vuoto e regolare i parametri operativi in base alle variazioni di carico.
9. Suggerimenti per la manutenzione dei sistemi di distillazione sotto vuoto di raffineria
Monitorare la pressione del vuoto e lo stato operativo della pompa in tempo reale per evitare fluttuazioni di pressione.
Pulire regolarmente gli schermi filtranti e i separatori per prevenire l'accumulo e il blocco delle impurità del vapore.
Sostituire periodicamente le parti di tenuta e i lubrificanti per garantire la tenuta all'aria del sistema.
Ispezionare i punti di perdita delle tubazioni durante la regolare revisione della raffineria.
Adottare il controllo della frequenza variabile per ridurre il consumo di energia in condizioni di carico variabile.
Conclusione
La distillazione sotto vuoto è la tecnologia di lavorazione profonda fondamentale delle moderne raffinerie di petrolio, poiché consente la separazione efficiente delle frazioni di petrolio greggio pesante in condizioni di bassa pressione e bassa temperatura. Un sistema di vuoto stabile e ad alte prestazioni determina l'accuratezza della distillazione, la qualità del prodotto e i vantaggi economici complessivi della raffineria.
Selezionando pompe per vuoto professionali di livello raffineria e implementando funzionamento e manutenzione standardizzati, le raffinerie di petrolio possono massimizzare l'utilizzo del petrolio greggio, migliorare la resa del prodotto di alto valore e ottenere una produzione a lungo termine stabile, sicura ed efficiente dal punto di vista energetico.
FAQ
Q1: Qual è lo scopo della distillazione sotto vuoto nella raffinazione del petrolio?
A1: La distillazione sotto vuoto riduce il punto di ebollizione del petrolio greggio pesante sotto pressione negativa, separa le frazioni pesanti di alto valore ed evita il cracking termico per migliorare l'utilizzo del petrolio greggio e la qualità del prodotto.
D2: Perché il petrolio pesante non può essere separato mediante distillazione atmosferica?
A2: Gli idrocarburi pesanti hanno punti di ebollizione estremamente elevati a pressione atmosferica. Il riscaldamento ad alta temperatura causerà cracking termico e carbonizzazione, danneggiando la qualità del prodotto e causando coking delle apparecchiature.
Q3: Quale pompa per vuoto è la migliore per la distillazione sotto vuoto della raffineria di petrolio?
A3: Le pompe per vuoto ad anello liquido sono le più adatte per la distillazione di raffineria convenzionale grazie all'eccellente resistenza al vapore e alle prestazioni antideflagranti. Le unità di grandi dimensioni utilizzano i sistemi di aspirazione combinati Roots.
Q4: In che modo il grado di vuoto influisce sull'efficienza della distillazione?
A4: Un vuoto più elevato e più stabile abbassa ulteriormente i punti di ebollizione, migliora la precisione della separazione delle frazioni, riduce le impurità e aumenta la resa di prodotti petroliferi di alta qualità.
