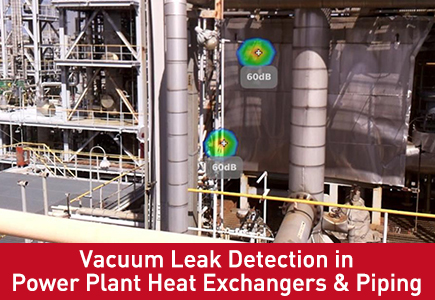

Rilevamento di perdite di vuoto negli scambiatori di calore e nelle tubazioni delle centrali elettriche
Gli scambiatori di calore e le tubazioni collegate sono componenti fondamentali delle centrali termiche e nucleari. Funzionano insieme ai sistemi di vuoto a condensatore per mantenere un trasferimento di calore efficiente e un carico unitario stabile. Anche le più piccole perdite di vuoto in questi componenti possono causare un continuo ingresso di aria, con conseguente calo del vuoto, maggiore contropressione della turbina e ridotta efficienza di generazione di energia.
Il rilevamento delle perdite di vuoto è un lavoro di manutenzione regolare ed essenziale per gli impianti di produzione di energia. L'ispezione, il posizionamento e la riparazione tempestivi delle perdite possono ridurre gli sprechi energetici, prolungare la durata utile delle apparecchiature ed evitare tempi di fermo macchina non pianificati. Questo articolo tratta i rischi di perdite, i punti comuni di perdita, i metodi di rilevamento tradizionali, le fasi operative standard e le misure preventive per gli scambiatori di calore e le tubazioni delle centrali elettriche.
Impatti delle perdite di vuoto sul funzionamento delle centrali elettriche
L'ingresso di aria e gas non condensabili attraverso perdite danneggerà direttamente lo stato di funzionamento dell'intero sistema di vuoto.
In primo luogo, il grado di vuoto diminuisce ovviamente, il che indebolisce l'effetto di condensazione del condensatore e aumenta la contropressione di scarico della turbina. La produzione di energia diminuisce mentre il consumo di carbone o carburante aumenta notevolmente. In secondo luogo, il gas in eccesso all’interno degli scambiatori di calore ostacola l’efficienza dello scambio termico, con conseguente temperatura dell’acqua instabile e pressione anomala nella tubazione.
Le perdite non risolte a lungo termine accelereranno anche la corrosione interna dei tubi e dei tubi degli scambiatori di calore, aumenteranno i rischi di guasto delle apparecchiature e comporteranno costi di manutenzione aggiuntivi. Nei casi più gravi, il guasto del vuoto può costringere l'unità di potenza a ridurre il carico o a spegnersi.
Punti di perdita comuni negli scambiatori di calore e nelle tubazioni
Nelle centrali elettriche di lunga durata, le perdite di vuoto si verificano principalmente in corrispondenza delle connessioni strutturali e delle parti usurate. Le posizioni tipiche delle perdite sono riepilogate di seguito:
Giunti flangiati e guarnizioni: invecchiamento, deformazione da compressione o installazione errata delle guarnizioni sono le cause più frequenti di perdite.
Cordoni di saldatura: la dilatazione termica e le vibrazioni nel corso degli anni portano a minuscole crepe nelle posizioni di saldatura degli scambiatori di calore e delle tubazioni.
Corpi valvola e premistoppa: L'usura delle parti interne di tenuta provoca una lenta infiltrazione dell'aria.
Piastre tubiere e fasci tubieri dello scambiatore di calore: la corrosione e i danni da fatica creano microperdite all'interno degli scambiatori di calore.
Giunti di dilatazione e collegamenti flessibili: queste parti mobili sono soggette a guasti di tenuta in caso di vibrazioni frequenti.
Principali metodi di rilevamento delle perdite di vuoto per le centrali elettriche
Le centrali elettriche adottano diverse tecnologie di rilevamento in base alle condizioni di lavoro, alle dimensioni delle perdite e ai requisiti di precisione. I metodi più utilizzati per scambiatori di calore e tubazioni sono i seguenti.
1. Test di mantenimento della pressione (ispezione approssimativa)
Questo è il metodo di base per l'ispezione complessiva della tenuta. Sigillare tutte le porte degli scambiatori di calore e delle tubazioni, evacuare il sistema al livello di vuoto standard, quindi isolare l'unità e registrare le variazioni di vuoto entro un tempo specificato. Se il vuoto diminuisce rapidamente, ciò conferma l'esistenza di perdite di grandi dimensioni o importanti. È adatto per la pre-ispezione dell'intera rete di condotte.
2. Metodo delle bolle di sapone (controllo rapido in loco)
Per giunti esterni visibili, saldature e valvole, applicare acqua saponata diluita sulla superficie mentre il sistema mantiene lo stato di vuoto. Appariranno delle bolle nei punti di perdita. Questo metodo è economico e facile da usare, ideale per trovare perdite evidenti in aree accessibili.
3. Rilevamento di perdite di elio (ispezione ad alta precisione)
Essendo una soluzione professionale ad alta precisione, i rilevatori di perdite di elio tracciano il gas elio per individuare microperdite. Può individuare piccole perdite che non possono essere rilevate con i metodi tradizionali ed è ampiamente utilizzato per scambiatori di calore di alto livello, apparecchiature per l'energia nucleare e condotte critiche per il vuoto. Presenta un'elevata sensibilità e risultati dei test stabili.
4. Rilevatore di perdite ad ultrasuoni
Le perdite di vuoto producono uno speciale rumore ultrasonico quando l'aria fluisce nello spazio a pressione negativa. I rilevatori a ultrasuoni portatili catturano il segnale sonoro per individuare rapidamente i punti di perdita. Funziona bene nelle officine rumorose delle centrali elettriche e non influisce sul normale funzionamento dell'unità.
Flusso di lavoro passo passo per il rilevamento delle perdite di vuoto
Seguire questo processo standard per completare il rilevamento sistematico delle perdite in modo sicuro ed efficiente:
Preparare strumenti, rilevatori e materiali di protezione di sicurezza e contrassegnare il raggio di ispezione.
Isolare lo scambiatore di calore o la sezione di tubazione testata dal sistema principale.
Evacuare l'unità al livello di vuoto progettato e stabilizzare la pressione.
Effettuare un test di mantenimento della pressione generale per valutare se esistono perdite.
Utilizzare rilevatori di bolle di sapone, ultrasuoni o elio per individuare punti di perdita specifici uno per uno.
Registrare tutte le posizioni delle perdite, contrassegnare i livelli di danno e organizzare i piani di riparazione.
Ripetere il test dopo la riparazione per garantire la piena tenuta.
Rapporti di ispezione completi e aggiornamento dei file di manutenzione delle apparecchiature.
Soluzioni pratiche per riparare le perdite di vuoto
Diversi tipi di perdite richiedono misure di riparazione mirate:
Per guarnizioni e tenute invecchiate o danneggiate: sostituire con nuovi materiali di tenuta resistenti alle alte temperature e alla corrosione e controllare la compressione uniforme durante l'installazione.
Per piccole crepe sui cordoni di saldatura: effettuare una nuova saldatura e un trattamento anticorrosivo post-saldatura.
In caso di microperdite sui fasci tubieri dello scambiatore di calore: Tappare i tubi difettosi o sostituire i componenti danneggiati secondo le norme tecniche.
Per valvole e premistoppa allentati: regolare la tenuta o sostituire le parti interne della guarnizione.
Tutte le posizioni riparate devono superare il rilevamento secondario delle perdite prima di essere rimesse in servizio.
Manutenzione preventiva per evitare perdite ricorrenti
La manutenzione regolare è il modo migliore per ridurre la frequenza delle perdite di vuoto:
Ispezionare trimestralmente guarnizioni, flange e collegamenti flessibili e sostituire anticipatamente le parti obsolete.
Applicare misure antivibranti per tubazioni e scambiatori di calore per ridurre l'affaticamento strutturale.
Mantenere pulito il mezzo interno per rallentare la corrosione delle pareti dei tubi e dei tubi dello scambiatore di calore.
Organizzare test di tenuta al vuoto completo durante ogni revisione importante dell'apparecchiatura.
Formare il personale operativo per monitorare i dati del vuoto in tempo reale e segnalare tempestivamente cadute di pressione anomale.
Principali vantaggi del rilevamento regolare delle perdite
Mantenere stabile il grado di vuoto e l'efficienza dello scambio termico, massimizzare la produzione di energia.
Ridurre il consumo di carburante e i costi operativi giornalieri delle centrali elettriche.
Riduce la corrosione e i danni alle apparecchiature, prolunga la durata degli scambiatori di calore e delle tubazioni.
Riduci i rischi di arresto imprevisto e garantisci il funzionamento continuo e sicuro delle unità di potenza.
Soddisfare gli standard operativi e le specifiche di sicurezza per gli impianti di produzione di energia.
Conclusione
Le perdite di vuoto negli scambiatori di calore e nelle tubazioni sono pericoli nascosti che non possono essere ignorati durante il funzionamento delle centrali elettriche. Il rilevamento regolare delle perdite di vuoto, il posizionamento accurato delle perdite e la riparazione tempestiva mantengono il sistema di vuoto in funzione al suo stato ottimale.
In combinazione con una manutenzione preventiva standardizzata, le centrali elettriche possono efficacemente evitare la perdita di vuoto, migliorare l’efficienza operativa complessiva e controllare i costi di manutenzione a lungo termine. La scelta di metodi di rilevamento adeguati e l’esecuzione di rigorose procedure di ispezione sono essenziali per una produzione di energia stabile, economica e sicura.
FAQ
D1: Quali problemi causeranno le perdite di vuoto negli scambiatori di calore delle centrali elettriche?
A1: Le perdite comportano un calo del vuoto, un aumento della contropressione della turbina, una riduzione dell'efficienza dello scambio termico, un maggiore consumo di carburante e una corrosione accelerata delle apparecchiature.
Q2: Quale metodo di rilevamento delle perdite è più adatto alle microperdite?
A2: Il rilevamento delle perdite di elio è la scelta migliore per le microperdite, con una precisione di rilevamento estremamente elevata. I rilevatori a ultrasuoni sono consigliati per una rapida ispezione in loco.
D3: Con quale frequenza le centrali elettriche dovrebbero eseguire il rilevamento delle perdite di vuoto?
R3: Effettuare controlli a campione di routine ogni mese, test complessivi di mantenimento della pressione ogni trimestre e un rilevamento completo delle perdite durante la revisione annuale delle apparecchiature.
Q4: È possibile ignorare piccole perdite di vuoto per un breve periodo?
R4: No. Piccole perdite si espanderanno gradualmente a causa delle vibrazioni e dei cambiamenti di temperatura a lungo termine, evolvendo in guasti gravi e causando maggiori perdite economiche.
