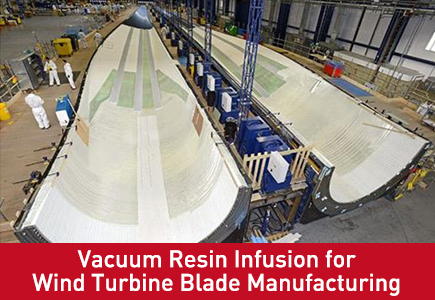

Infusione di resina sotto vuoto per la produzione di pale di turbine eoliche
Le pale delle turbine eoliche sono i componenti compositi più grandi e critici nei sistemi di energia eolica rinnovabile. Realizzate in fibra di vetro, fibra di carbonio e matrice di resina ad alte prestazioni, le pale eoliche richiedono elevata resistenza, struttura leggera e zero difetti interni per resistere al carico del vento a lungo termine e agli ambienti esterni difficili.
L'infusione di resina sotto vuoto (VRI) è la tecnologia di stampaggio dominante per la produzione di pale di turbine eoliche moderne. Sostituendo i tradizionali processi di stratificazione manuale, l'infusione assistita dal vuoto garantisce una penetrazione uniforme della resina, uno stampaggio senza vuoti e una densità composita costante. I sistemi di vuoto ad alta stabilità sono la garanzia principale per una produzione qualificata di lame.
Questo articolo spiega il principio di funzionamento, il flusso completo del processo, la scelta delle apparecchiature per il vuoto, i vantaggi tecnici e le strategie di ottimizzazione dell'infusione di resina sotto vuoto per la produzione di pale di turbine eoliche.
Che cos'è l'infusione di resina sotto vuoto (VRI) nella produzione di pale eoliche?
L'infusione di resina sotto vuoto (VRI) è un processo di stampaggio composito chiuso che utilizza una pressione negativa controllata per spingere la resina epossidica liquida a infiltrarsi nelle preforme di fibre secche. Nella produzione delle pale delle turbine eoliche, gli operatori posizionano tappetini in fibra di vetro multistrato, materiali di base e mezzi di flusso all'interno dello stampo, quindi sigillano l'intera cavità dello stampo con sacchetti sottovuoto.
Le pompe per vuoto estraggono completamente l'aria dallo stampo sigillato, formando una pressione negativa stabile. Sotto la differenza di pressione del vuoto, la resina liquida scorre uniformemente lungo il canale di flusso, si infiltra completamente in ogni strato di fibra e riempie piccoli spazi vuoti. Dopo la polimerizzazione e la solidificazione, la pala eolica finita presenta elevata compattezza, struttura uniforme ed eccellenti prestazioni meccaniche.
Questo metodo di stampaggio composito a basso costo e ad alta precisione è diventato lo standard universale per la produzione di massa di turbine eoliche onshore e offshore.
Perché l'infusione sotto vuoto è lo standard per la moderna produzione di pale eoliche
I tradizionali processi di lay-up manuale e di stampaggio aperto non possono soddisfare i requisiti di qualità delle pale eoliche su larga scala. L’infusione sotto vuoto della resina risolve molteplici punti critici del settore:
Elimina i vuoti interni : l'estrazione completa dell'aria evita difetti di bolle che causano la rottura della lama e il cedimento per fatica.
Distribuzione uniforme della resina : l'infusione guidata dal vuoto garantisce un rapporto resina-fibra coerente su tutta la superficie della lama.
Migliora la resistenza strutturale : la struttura composita compatta migliora la resistenza al vento, la resistenza alla trazione e la durata.
Riduci gli sprechi di resina : l'ambiente chiuso sotto vuoto controlla accuratamente il dosaggio della resina e consente di risparmiare sui costi di produzione.
Officina rispettosa dell'ambiente : lo stampaggio chiuso riduce le emissioni di composti organici volatili (COV) rispetto ai processi aperti.
Fasi complete del processo di infusione della resina sotto vuoto per le pale delle turbine eoliche
1. Preparazione dello stampo e posa del materiale
Pulire e preriscaldare lo stampo della pala eolica, quindi adagiare l'agente distaccante, gli strati di fibra di vetro, i materiali del nucleo, la rete di flusso e il peel ply in stretta conformità con gli standard di processo per formare una struttura di preforma asciutta.
2. Sigillatura del sacchetto sottovuoto
Coprire l'intero stampo con pellicola per sacchetto sottovuoto ad alta tenuta e sigillare completamente tutti i bordi per formare una cavità chiusa isolata, evitando perdite d'aria durante l'infusione.
3. Estrazione dell'aria pre-vuoto
Collega sistemi di pompe per vuoto professionali per estrarre l'aria all'interno dello stampo sigillato. Stabilizzare il grado di vuoto per eliminare l'aria residua tra gli strati di fibra e garantire un ambiente di stampaggio a pressione negativa.
4. Infusione controllata di resina
Aprire la valvola di ingresso della resina. Sotto una pressione di vuoto stabile, la resina epossidica liquida scorre uniformemente e si infiltra in tutti gli strati di fibra senza zone morte.
5. Mantenimento del vuoto e formazione di schiuma
Continuare a mantenere stabile la pressione del vuoto dopo il riempimento con resina per rimuovere le microbolle generate durante l'infiltrazione, ottenendo uno stampaggio del composito privo di vuoti.
6. Riscaldamento, polimerizzazione e sformatura
Riscaldare lo stampo per la polimerizzazione a temperatura costante. Dopo che la resina è completamente solidificata, rilasciare il vuoto e completare la sformatura e la post-elaborazione della lama.
Ruolo dei sistemi di vuoto nello stampaggio per infusione di resina
Le apparecchiature per il vuoto determinano il rendimento e le prestazioni meccaniche delle pale delle turbine eoliche. Il sistema del vuoto svolge tre missioni fondamentali nel processo di infusione:
Rimozione completa dell'aria : estrae accuratamente l'aria intrappolata all'interno degli strati di fibra per evitare difetti di bolle, la chiave per prevenire danni da affaticamento della lama.
Azionamento a pressione stabile : fornisce potenza di pressione negativa continua e stabile per garantire un flusso uniforme di resina e uno spessore costante di ciascuna sezione della lama.
Microantischiuma e compattazione : il mantenimento del vuoto a lungo termine compatta gli strati di fibre, migliora la densità del composito e migliora la rigidità strutturale complessiva della pala.
I migliori tipi di pompe per vuoto per i processi di infusione con pale eoliche
L'infusione della resina della pala eolica richiede un vuoto medio stabile, una bassa pulsazione e un funzionamento continuo 24 ore su 24. Due tipi di pompe per vuoto sono ampiamente riconosciute come apparecchiature standard del settore:
Fornisce un grado di vuoto finale estremamente stabile, un'aspirazione silenziosa e costante. Perfetto per linee di produzione di pale eoliche di piccole e medie dimensioni, offre un controllo preciso del vuoto per uno stampaggio a infusione di alta qualità.
2. Pompe per vuoto ad anello liquido
Ideale per la produzione di massa di impianti eolici su larga scala. Tollerano il vapore acqueo e tracce di gas di resina volatile, sono caratterizzati da un funzionamento continuo stabile e sono di facile manutenzione, adatti per la produzione di infusione a lama grande a ciclo lungo.
3. Impianti di Aspirazione Centralizzata
Le grandi basi di produzione di turbine eoliche adottano stazioni di vuoto centralizzate, fornendo una pressione negativa stabile a più linee di produzione contemporaneamente per migliorare l’efficienza complessiva della fabbrica.
Vantaggi principali dell'infusione di resina sotto vuoto per i produttori di energia eolica
Qualità e durata delle pale più elevate : la struttura composita priva di vuoti migliora la resistenza alla fatica delle pale eoliche e prolunga la durata fino a 20–25 anni.
Produzione in lotti costante : il controllo del vuoto standardizzato garantisce una differenza pari a zero nelle prestazioni della lama tra i lotti.
Costi di produzione inferiori : riduce gli sprechi di resina, il tasso di difetti e il carico di lavoro post-riparazione.
Miglioramento dell'efficienza produttiva : il vuoto stabile accorcia il ciclo di infusione e accelera la produzione in fabbrica.
Produzione ecologica e conforme : lo stampaggio sotto vuoto riduce le emissioni di COV, rispettando gli standard di protezione ambientale per la produzione di energia eolica.
Sfide di processo comuni e soluzioni di ottimizzazione del sistema per vuoto
1. L’instabilità della pressione del vuoto causa un flusso irregolare della resina
Il vuoto fluttuante porta a una parziale carenza di resina e a punti secchi. Soluzione: adottare pompe per vuoto ad alta stabilità e serbatoi tampone per vuoto per mantenere una pressione negativa costante durante l'infusione.
2. Residui di microbolle che influiscono sulla resistenza della lama
Un tempo di mantenimento del vuoto insufficiente provoca minuscole bolle. Soluzione: prolungare la fase di antischiuma sotto vuoto e ottimizzare la velocità di adattamento della pompa.
3. Perdita d'aria nel sistema del sacco a vuoto
La mancata sigillatura della sacca compromette la qualità dell’infusione. Soluzione: dotare un sistema di monitoraggio del vuoto in tempo reale per allarmare istantaneamente la caduta di pressione anomala.
Suggerimenti per la manutenzione per la stabilità del processo di infusione a lungo termine
Controllare la stabilità della pressione del vuoto prima di ogni lotto di produzione per evitare prodotti difettosi.
Sostituire regolarmente i filtri per intercettare le impurità volatili della resina e proteggere gli interni della pompa.
Ispezionare mensilmente la tenuta delle tubazioni e delle valvole per eliminare i punti di perdita nascosti.
Mantenere e lubrificare periodicamente le pompe per vuoto per garantire un funzionamento stabile a lungo termine.
Calibrare i vacuometri trimestralmente per garantire un controllo accurato dei parametri di processo.
Conclusione
Vacuum Resin Infusion (VRI) è la tecnologia di stampaggio del nucleo che supporta la produzione di massa e di alta qualità delle moderne pale delle turbine eoliche. Un sistema di aspirazione affidabile e stabile è il fattore decisivo per eliminare i difetti dei vuoti, garantire un'infiltrazione uniforme della resina e migliorare la resistenza meccanica e la durata utile delle pale eoliche.
Selezionando pompe per vuoto industriali professionali e implementando funzionamento e manutenzione standardizzati, i produttori di energia eolica possono ridurre efficacemente i tassi di difettosità, migliorare l'efficienza produttiva e produrre pale eoliche ad alte prestazioni per progetti eolici onshore e offshore.
FAQ
D1: Perché il vuoto è essenziale per l'infusione della resina delle pale delle turbine eoliche?
A1: Il vuoto rimuove l'aria intrappolata all'interno degli strati di fibra, favorisce l'infiltrazione uniforme della resina, elimina i difetti delle bolle e forma strutture composite compatte ad alta resistenza per le pale eoliche.
Q2: Quale pompa per vuoto è la migliore per l'infusione sotto vuoto con pala eolica?
A2: Le pompe per vuoto rotative a palette offrono un'elevata precisione per la produzione di alta qualità in piccoli lotti, mentre le pompe per vuoto ad anello liquido sono ideali per le linee di produzione di massa di impianti eolici su larga scala.
Q3: Quali difetti può causare uno scarso controllo del vuoto nelle pale eoliche?
R3: Il vuoto instabile porta a punti secchi, aree ricche di resina, bolle interne, densità irregolare e ridotta resistenza della lama, causando facilmente rotture per fatica durante il funzionamento.
D4: In che modo l'infusione sotto vuoto migliora la durata utile delle pale eoliche?
A4: La struttura composita priva di vuoti e altamente compatta riduce l'erosione eolica e i danni da fatica, migliorando significativamente la durata ed estendendo la durata complessiva delle pale delle turbine eoliche.
