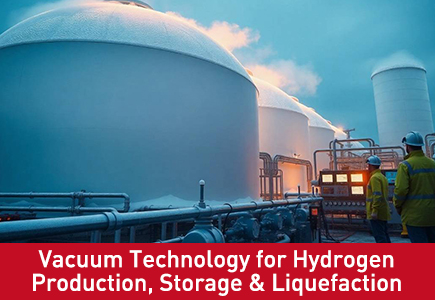

Tecnologia del vuoto per la produzione, lo stoccaggio e la liquefazione dell'idrogeno
Panoramica: il ruolo critico del vuoto nella catena del valore dell'idrogeno
Man mano che l’idrogeno verde diventa un pilastro fondamentale della transizione energetica globale a zero emissioni di carbonio, l’intera catena industriale dell’idrogeno – dalla produzione elettrolitica, allo stoccaggio sicuro alla liquefazione criogenica – deve far fronte a severi requisiti di elevata purezza, basse perdite e sicurezza operativa. A differenza del tradizionale trattamento energetico, l’energia dell’idrogeno è estremamente sensibile all’aria, all’umidità e alle perdite di calore.
La tecnologia del vuoto attraversa l’intera catena del valore dell’idrogeno come tecnologia abilitante centrale nascosta. Risolve i principali colli di bottiglia del settore, tra cui la bassa purezza dell’idrogeno, l’elevato tasso di evaporazione dello stoccaggio e l’elevato consumo di energia di liquefazione. La configurazione del vuoto professionale è ora una configurazione standard per i moderni impianti di idrogeno verde, le stazioni di stoccaggio criogenico e i progetti di liquefazione dell'idrogeno su larga scala.
Punti critici del settore: perché i processi tradizionali dell’idrogeno falliscono senza l’ottimizzazione del vuoto
La maggior parte dei sistemi convenzionali di produzione e stoccaggio dell’idrogeno si basano sul controllo della pressione atmosferica o a bassa precisione, il che porta a tre colli di bottiglia universali del settore che limitano la redditività e la sicurezza del progetto:
Purezza dell'idrogeno insufficiente : l'elettrolisi e la purificazione atmosferiche non possono rimuovere completamente le impurità miste di ossigeno, azoto e vapore acqueo, con conseguente purezza dell'idrogeno inferiore alla norma che non soddisfa gli standard di utilizzo delle celle a combustibile e di livello industriale.
Grave perdita per evaporazione durante lo stoccaggio : l'idrogeno liquido richiede una temperatura ultrabassa di -252,8°C. Le normali strutture isolanti non possono bloccare la conduzione del calore, causando una continua volatilizzazione dell’idrogeno e enormi perdite economiche.
Elevato consumo di energia per la liquefazione : ambienti a pressione non ottimizzata aumentano la soglia del raffreddamento criogenico, aumentando il consumo energetico e limitando la capacità di produzione di liquefazione su larga scala.
Potenziali rischi per la sicurezza : l'aria residua all'interno dei serbatoi e delle tubazioni sigillati si mescola con l'idrogeno, formando una miscela di gas infiammabile e aumentando i rischi di esplosione.
L'ottimizzazione del vuoto mira proprio a questi punti critici, fornendo soluzioni sistematiche per il miglioramento della purezza, la riduzione delle perdite, il risparmio energetico e il miglioramento della sicurezza.
Applicazioni del vuoto in tre segmenti principali dell'idrogeno
1. Produzione e purificazione di idrogeno verde assistita da vuoto
L'idrogeno verde prodotto dall'elettrolisi dell'acqua contiene umidità intrinseca e impurità di gas in traccia. I sistemi a vuoto svolgono due ruoli chiave nella fase di produzione: degasaggio sotto vuoto dell'elettrolita e purificazione sotto vuoto dell'idrogeno prodotto.
Sotto pressione negativa, l'attrezzatura per il vuoto rimuove rapidamente l'aria disciolta e le microbolle nella soluzione elettrolitica, stabilizzando l'efficienza dell'elettrolisi ed evitando l'interferenza dei residui di gas. Nel frattempo, le apparecchiature di purificazione sotto vuoto estraggono il gas misto impuro dall’idrogeno grezzo, migliorando significativamente la purezza dell’idrogeno finito per soddisfare gli standard dell’idrogeno di elevata purezza di grado delle celle a combustibile.
Rispetto alla produzione atmosferica convenzionale, l'elettrolisi assistita da vuoto riduce le reazioni collaterali, migliora la stabilità dell'elettrolisi e riduce i costi di rimozione delle impurità nella fase successiva.
2. Isolamento ad alto vuoto per uno stoccaggio sicuro dell'idrogeno
Lo stoccaggio dell'idrogeno comprende lo stoccaggio gassoso ad alta pressione e lo stoccaggio criogenico liquido, tra cui lo stoccaggio dell'idrogeno liquido (LH₂) ha i requisiti più elevati per la tecnologia del vuoto. I moderni serbatoi di stoccaggio dell'idrogeno liquido adottano una struttura matura di isolamento multistrato ad alto vuoto (HVMLI).
Lo strato intermedio dei serbatoi di stoccaggio dell'idrogeno a doppia parete viene evacuato allo stato di alto vuoto, dotato di materiali isolanti termici riflettenti multistrato. Questa struttura a vuoto blocca completamente la conduzione del calore e la convezione tra la temperatura ambiente esterna e l'idrogeno liquido interno a temperatura ultrabassa, sopprimendo efficacemente il trasferimento di calore per radiazione.
Il vuoto spinto e stabile è fondamentale per ridurre la perdita di idrogeno per evaporazione. Riduce al minimo il tasso di volatilizzazione dell'idrogeno liquido durante lo stoccaggio a lungo termine e risolve il punto critico del settore rappresentato dal ciclo di stoccaggio breve e dalle grandi perdite.
3. Supporto del vuoto criogenico per la liquefazione dell'idrogeno
La liquefazione dell'idrogeno è un processo criogenico ad alto consumo energetico che raffredda il gas idrogeno a -252,8°C per la conversione di fase. La tecnologia del vuoto ottimizza l'intero processo di liquefazione da due dimensioni: protezione del vuoto dell'apparecchiatura e ottimizzazione della pressione di processo.
Innanzitutto, i sistemi a vuoto mantengono un ambiente a pressione negativa per le celle frigorifere di liquefazione e le apparecchiature criogeniche, evitando la condensa dell'aria e l'accumulo di brina sulle superfici delle apparecchiature a temperatura estremamente bassa. In secondo luogo, il controllo preciso della pressione del vuoto ottimizza l’effetto di raffreddamento ad espansione Joule-Thomson, migliorando l’efficienza della refrigerazione e riducendo il consumo energetico complessivo della liquefazione.
Negli impianti di liquefazione industriale su larga scala, il pompaggio a vuoto continuo garantisce il funzionamento stabile dei sistemi criogenici e migliora la resa dei prodotti di idrogeno liquido.
Selezione dell'attrezzatura per il vuoto abbinata in base allo scenario del processo dell'idrogeno
Diversi anelli della catena industriale dell’idrogeno hanno scenari differenziati di domanda di vuoto. La selezione mirata della pompa garantisce prestazioni ottimali in termini di costi e stabilità operativa:
Produzione e purificazione dell'idrogeno ecologico : pompe per vuoto a secco senza olio. L'assenza di contaminazione da olio garantisce una produzione di idrogeno di elevata purezza, adatta per il degasaggio in officina di elettrolisi e la purificazione del gas.
Aspirazione del serbatoio di stoccaggio dell'idrogeno : unità di vuoto combinate con pompa a secco e radici. Fornisce una velocità di pompaggio elevata e un vuoto finale elevato, perfetto per il pompaggio ad alto vuoto tra gli strati del serbatoio e la manutenzione regolare del vuoto.
Sistema ausiliario criogenico di liquefazione : pompe per vuoto ad anello liquido antideflagranti. Tollera vapore a bassa temperatura e gas di processo misto, supporta il funzionamento stabile 24 ore su 24, 7 giorni su 7 delle unità di liquefazione, con eccellenti prestazioni di sicurezza per ambienti con idrogeno infiammabile.
Vantaggi tecnici e commerciali unici delle soluzioni di idrogeno sotto vuoto
La tecnologia del vuoto è diventata un aggiornamento standard per progetti di energia a idrogeno di medie e grandi dimensioni, apportando un duplice miglioramento negli indicatori tecnici e nei vantaggi economici:
Purezza ultraelevata dell'idrogeno : la purificazione sotto vuoto rimuove le micro impurità in modo stabile, supportando la produzione di idrogeno di tipo per celle a combustibile e migliorando il valore aggiunto del prodotto.
Minimizzazione delle perdite per evaporazione : l'isolamento ad alto vuoto riduce la perdita di volatilizzazione dell'idrogeno liquido di oltre l'80%, migliorando notevolmente l'economia di stoccaggio.
Liquefazione a risparmio energetico : l'ambiente di pressione del vuoto ottimizzato migliora l'efficienza del raffreddamento criogenico e riduce il consumo energetico unitario della liquefazione dell'idrogeno.
Migliora la sicurezza operativa : l'eliminazione dell'aria sotto vuoto evita la formazione di miscele di gas infiammabili, riducendo i rischi di esplosione e perdita per le apparecchiature a idrogeno.
Maggiore durata utile delle apparecchiature : riduce l'accumulo di brina, la corrosione e l'affaticamento a bassa temperatura delle apparecchiature criogeniche, estendendo il ciclo di servizio dei sistemi di liquefazione e stoccaggio.
Linee guida per il funzionamento in loco e la prevenzione dei rischi per i sistemi di vuoto a idrogeno
L'industria dell'idrogeno appartiene a scenari speciali infiammabili ed esplosivi e il funzionamento del sistema di vuoto deve seguire le specifiche di sicurezza professionale:
Innanzitutto, tutte le apparecchiature per il vuoto utilizzate nelle officine che producono idrogeno devono superare la certificazione antideflagrante per evitare rischi di scintille elettriche. In secondo luogo, è necessario il monitoraggio della pressione del vuoto in tempo reale per gli intercalari dei serbatoi di stoccaggio. Una volta rilevata l'attenuazione del vuoto, è necessario eseguire immediatamente un pompaggio supplementare per evitare guasti all'isolamento.
Nella produzione di liquefazione, evitare il funzionamento sovraccarico a lungo termine delle unità del vuoto per prevenire l'aumento della temperatura del corpo della pompa. Pulire regolarmente i filtri di ingresso per intercettare le impurità del vapore criogenico e garantire un flusso di gas senza ostacoli. Inoltre, il rilevamento regolare delle perdite di elio nelle tubazioni e nelle apparecchiature per il vuoto è essenziale per eliminare i micropunti di perdita d'aria.
Conclusione
La tecnologia del vuoto è una tecnologia abilitante indispensabile per lo sviluppo di alta qualità dell’industria dell’energia dell’idrogeno. Copre l’intera catena industriale di produzione, stoccaggio e liquefazione dell’idrogeno, risolvendo problemi fondamentali come purezza insufficiente, grandi perdite di stoccaggio ed elevato consumo di energia di liquefazione.
Una selezione ragionevole di apparecchiature per il vuoto basate su scenari e un funzionamento e una manutenzione standardizzati possono effettivamente migliorare la sicurezza dei progetti sull’idrogeno, ridurre i costi operativi e aiutare l’idrogeno verde a raggiungere applicazioni industriali su larga scala, a basso costo e di alto livello.
Domande frequenti sul settore
Q1: Perché è necessario l'isolamento sotto vuoto per i serbatoi di stoccaggio dell'idrogeno liquido?
A1: L'idrogeno liquido ha un punto di ebollizione ultrabasso di -252,8°C. L'isolamento multistrato ad alto vuoto blocca il trasferimento di calore esterno, riducendo efficacemente la perdita di idrogeno per evaporazione e garantendo uno stoccaggio stabile a lungo termine.
D2: La tecnologia del vuoto può migliorare la purezza dell’idrogeno verde?
R2: Sì. La degasazione e la purificazione sotto vuoto rimuovono il vapore acqueo disciolto, l'ossigeno e le impurità di azoto nell'idrogeno elettrolitico, trasformando il normale idrogeno industriale in idrogeno di elevata purezza per celle a combustibile.
Q3: Quale attrezzatura per il vuoto è più adatta per i progetti di liquefazione dell'idrogeno?
R3: Le pompe per vuoto ad anello liquido antideflagranti e le unità per vuoto Roots combinate sono le scelte principali, poiché si adattano agli ambienti con vapori criogenici e soddisfano i requisiti di funzionamento sicuro continuo 24 ore su 24.
Q4: Con quale frequenza è necessario eseguire la manutenzione del vuoto del serbatoio di stoccaggio dell'idrogeno?
R4: È necessario un monitoraggio regolare del grado di vuoto. Il pompaggio del vuoto supplementare e il rilevamento delle perdite devono essere eseguiti trimestralmente per evitare l'attenuazione del vuoto che porta ad una maggiore perdita di calore.
