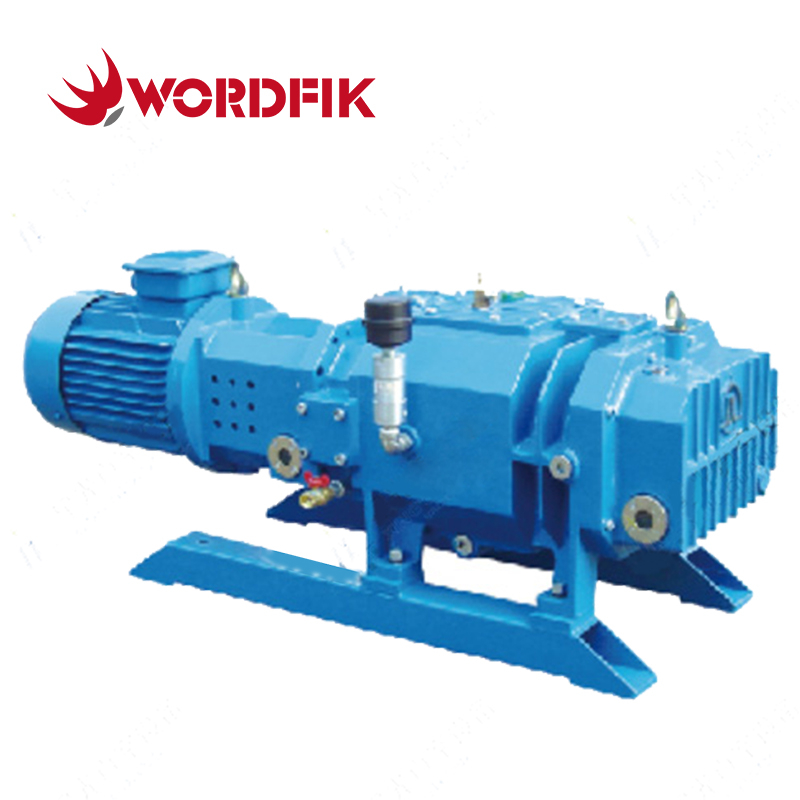

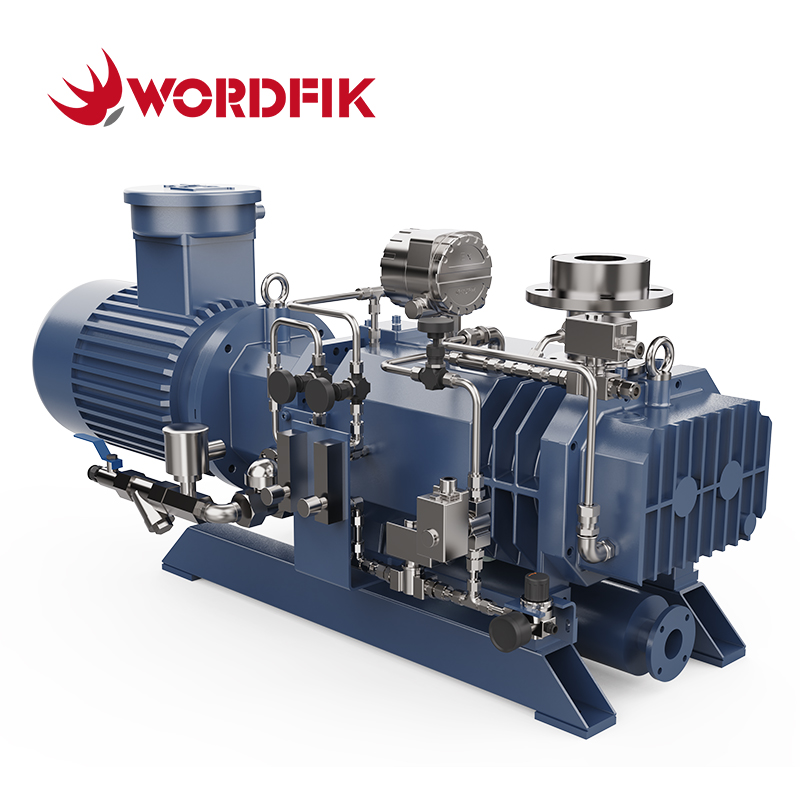

La pompa a vite della serie WordFik DVE è un'attrezzatura a vuoto ecologica, a risparmio energetico e senza petrolio. WordFik fornisce modelli di pompe a vuoto realizzate con materiali resistenti alla corrosione come acciaio in titanio e acciaio duplex per far fronte a ambienti di lavoro duri come gas tossici e gas corrosivi.
La serie DVE utilizza una tecnologia di mesh di precisione a doppia vite per ottenere una compressione e trasporto di gas efficienti attraverso la rotazione inversa sincrona ad alta velocità. La vite è dinamicamente bilanciata e calibrata, con un design del gap nano-livello e funziona senza attrito metallico durante il processo e non genererà alte temperature.
WordFik fornisce una vasta gamma di modelli di velocità di pompaggio da 110 m³/h a 1800 m³/h per soddisfare le esigenze di diversi settori. È ampiamente utilizzato nella metallurgia del vuoto, nel rivestimento a vuoto, nell'asciugatura del vuoto, sulla distillazione del vuoto, sul degassamento del vuoto e in altre industrie.
Caratteristiche:
• Il 100% di funzionamento senza petrolio è ecologico
• Vapore acqueo, polvere, infiammabile ed esplosivo, gas radioattivi
• Opzioni anticorrosivi: rivestimento Hastelloy / acciaio duplex / titanio
• Funzionamento stabile e basso rumore
• Nessun attrito in metallo, bassa temperatura di funzionamento
• Facoltativo: raffreddamento ad aria / raffreddamento dell'acqua / alloggiamento / inverter della pompa
| DVE110 | DVE180 | DVE250 | DVE400 | DVE540 | DVE650 | DVE830 | DVE1080 | DVE1300 | DVE1620 | DVE1800 |
| Velocità di pompaggio (50Hz) | 108 m³/h | 180 m³/h | 250 m³/h | 400 m³/h | 540 m³/h | 650 m³/h | 828 m³/h | 1080 m³/h | 1300 m³/h | 1620 m³/h | 1800 m³/h |
| 30 l/s | 50 l/s | 70 l/s | 110 l/s | 150 l/s | 180 l/s | 230 l/s | 300 l/s | 360 l/s | 400 l/s | 500 l/s |
| Ultimate Pressure (50Hz) | 5 pa |
| Max. Pressione di scarico (50Hz) | 1,2 bar |
| Potenza del motore (50Hz) | 4 kW | 4 kW | 7,5 kW | 11 kW | 15 kW | 15 kW | 18,5 kW | 30 kW | 30 kW | 37 kW | 45 kW |
| Velocità del motore (50Hz) | 2880 rpm | 2880 rpm | 2900 giri / min | 2900 giri / min | 2940 giri / min | 2940 giri / min | 2950 giri / min | 2950 giri / min | 2950 giri / min | 2950 giri / min | 2950 giri / min |
| Collegamento dell'ingresso dell'aria | 50 mm | 50 mm | 65 mm | 65 mm | 100 mm | 100 mm | 100 mm | 150 mm | 150 mm | 150 mm | 150 mm |
| Connessione di scarico | 40 mm | 40 mm | 65 mm | 65 mm | 80 mm | 80 mm | 80 mm | 100 mm | 100 mm | 100 mm | 100 mm |
| Flusso di refrigerante | ≥10 L/min | ≥10 L/min | ≥12 L/min | ≥12 L/min | ≥15 L/min | ≥15 L/min | ≥15 L/min | ≥20 L/min | ≥20 L/min | ≥22 L/min | ≥22 L/min |
| Pressione del refrigerante | 0,2 ~ 0,35 MPa |
| Temperatura di uscita del refrigerante | ≤40 ℃ |
| Connessione refrigerante | ⅜ pollice | ⅜ pollice | ½ pollice | ½ pollice | ½ pollice | ½ pollice | ½ pollice | ½ pollice | ½ pollice | ½ pollice | ½ pollice |
| Livello di rumore | ≤76 dB | ≤76 dB | ≤76 dB | ≤78 dB | ≤78 dB | ≤78 dB | ≤80 dB | ≤85 dB | ≤85 dB | ≤85 dB | ≤85 dB |
| Lubrificazione dell'ingresso | 5 ~ 40 ℃ |
| Lubrificazione outlet | 0,2 l | 0,2 l | 0,3 l | 0,3 l | 0,3 l | 0,3 l | 0,3 l | 0,5 l | 0,5 l | 0,5 l | 0,5 l |
| Temperatura operativa | 0,8 l | 0,8 l | 1,2 l | 1,2 l | 1,8 l | 1,8 l | 1,8 l | 3,4 l | 3,4 l | 3,4 l | 3,4 l |
| Pressione del sistema di azoto | 0,05 MPa | 0,05 MPa | 0,05 MPa | 0,05 MPa | 0,06 MPA | 0,06 MPA | 0,06 MPA | 0,07 MPA | 0,07 MPA | 0,07 MPA | 0,07 MPA |
| Flusso del sistema di azoto | 25 ~ 30 l/min | 25 ~ 30 l/min | 30 ~ 35 l/min | 30 ~ 35 l/min | 35 ~ 40 l/min | 35 ~ 40 l/min | 35 ~ 40 l/min | 40 ~ 45 L/min | 40 ~ 45 L/min | 40 ~ 45 L/min | 40 ~ 45 L/min |
| Peso | 310 kg | 310 kg | 450 kg | 540 kg | 800 kg | 800 kg | 880 kg | 1250 kg | 1400 kg | 1400 kg | 1490 kg |
| Dimensions | 1160*400*540 mm | 1160*400*540 mm | 1472*920*870 mm | 1672*920*870 mm | 1749*1050*980 mm | 1749*1050*980 mm | 1820*1060*980 mm | 2123*1240*1150 mm | 2283*1240*1150 mm | 2283*1240*1150 mm | 2395*1240*1000 mm |
Applicazione:
 |  |  |

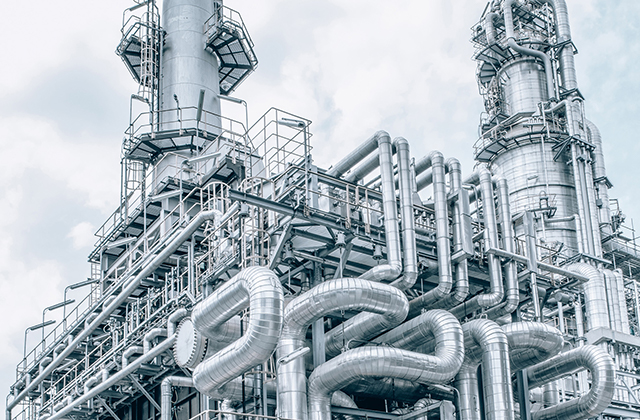

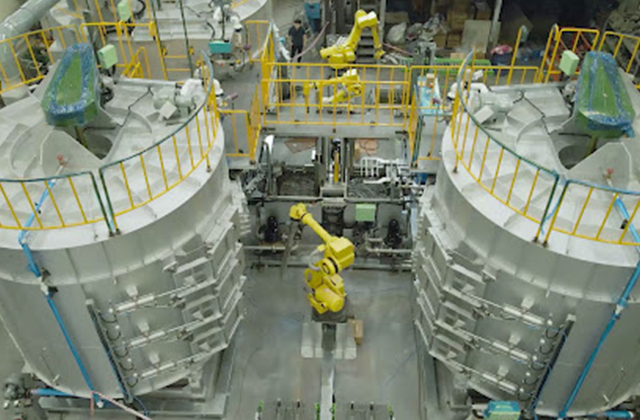

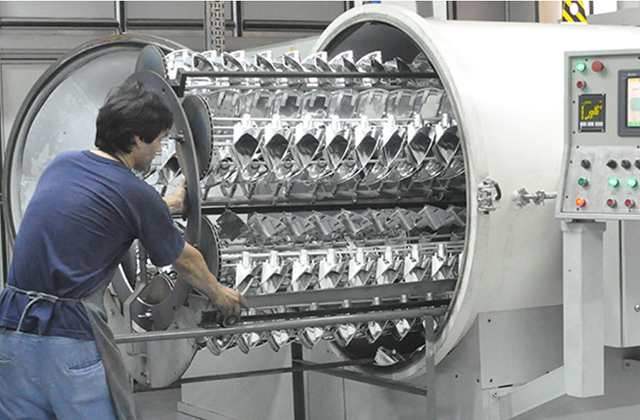

| Fornace industriale | Rivestimento a vuoto | Metallurgia del vuoto |
|
|
|
 |  |  |

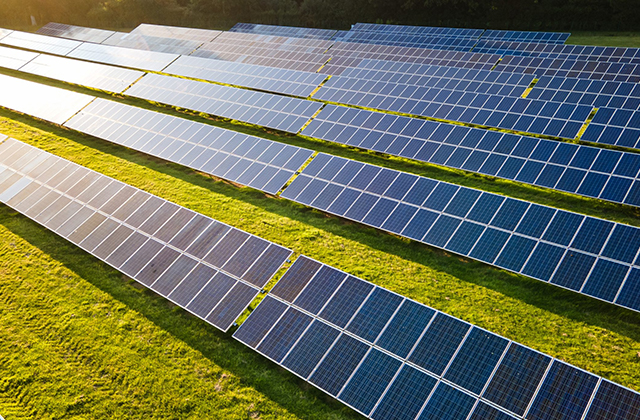

| Asciugatura a vuoto | Distillazione del vuoto | Industria fotovoltaica |
