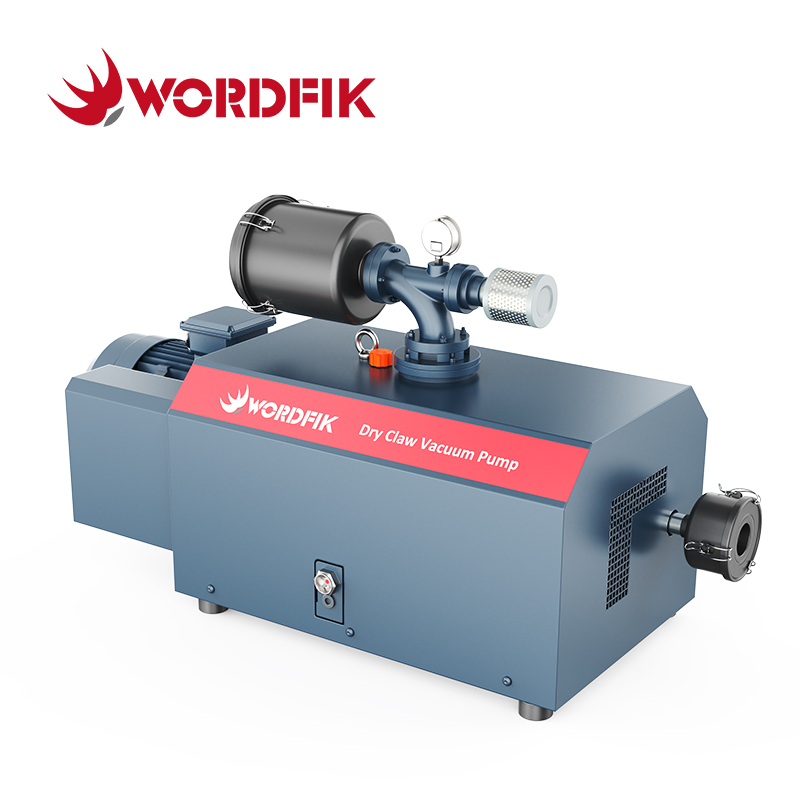

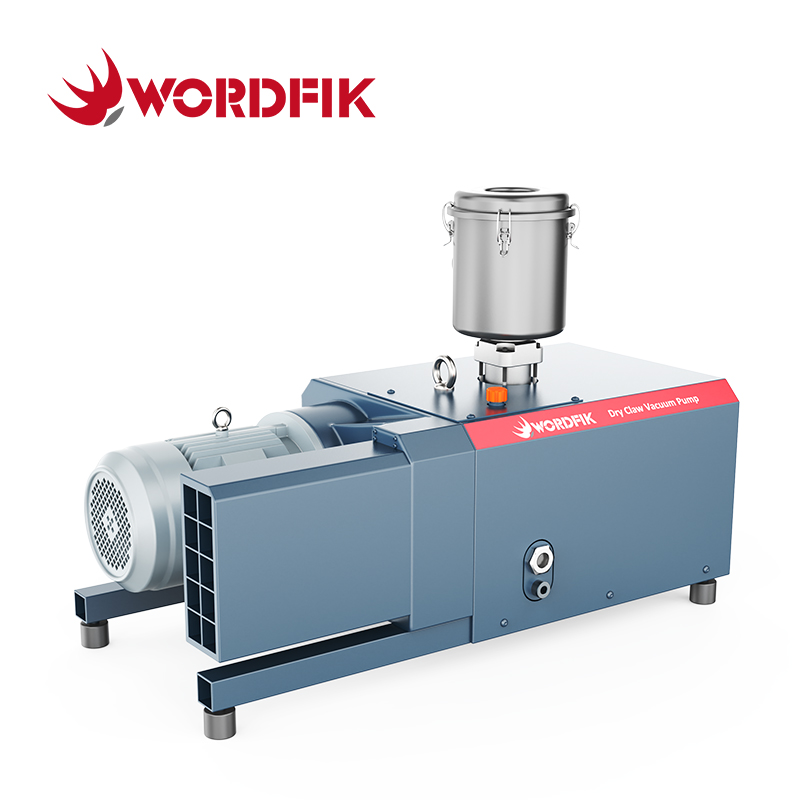

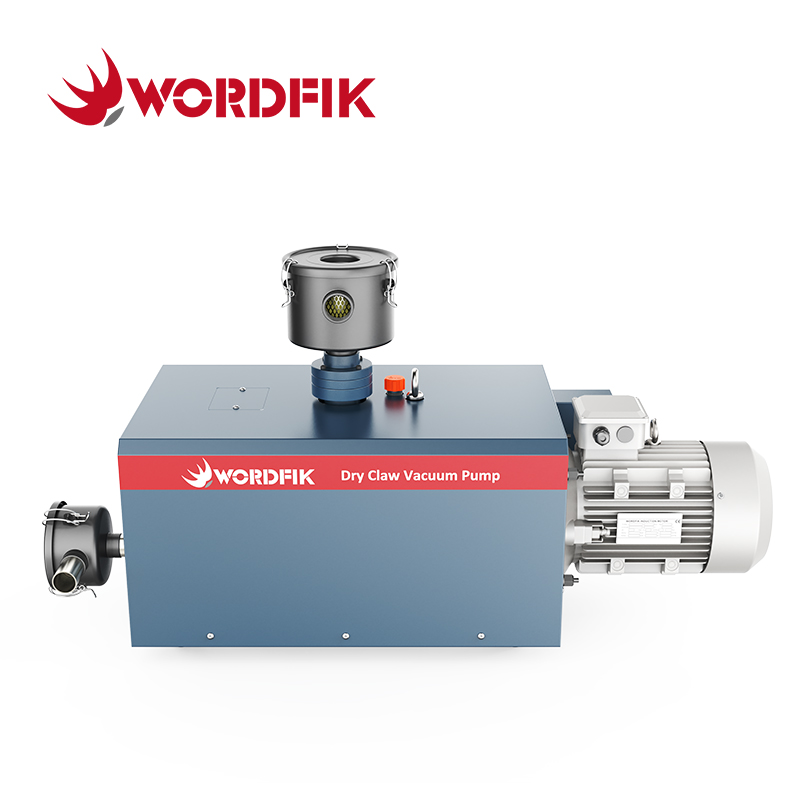

Serie ZSV
Wordfik
| Stato di disponibilità: | |
|---|---|
| Quantità: | |

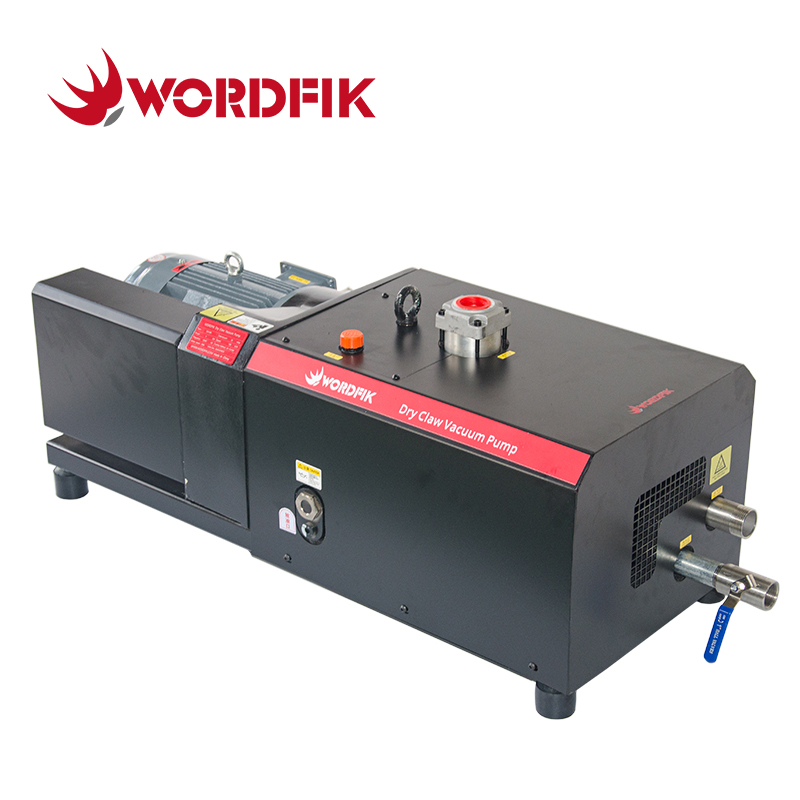

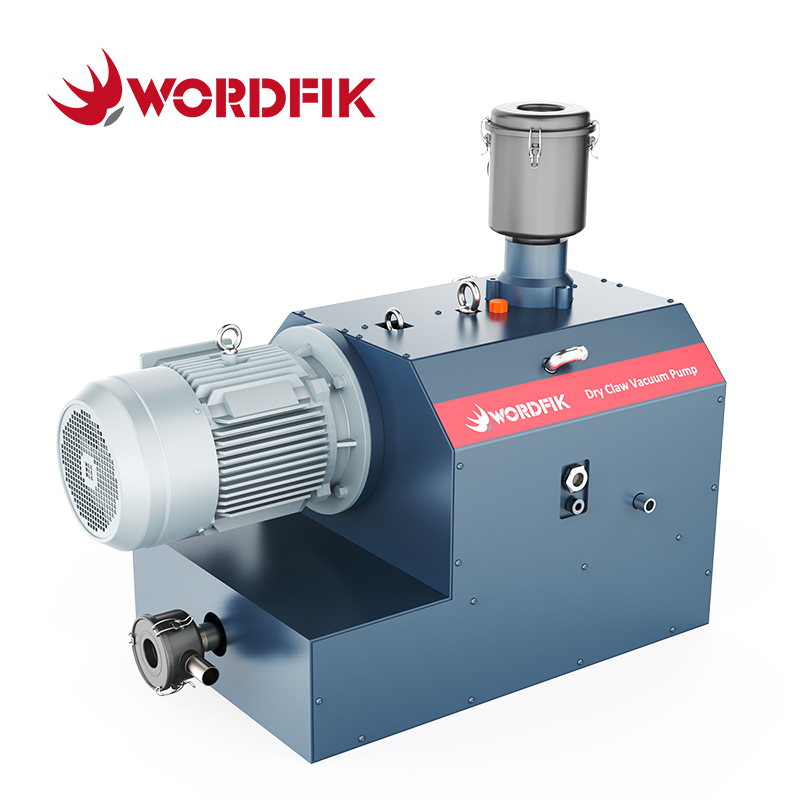

La pompa a vuoto con artiglio della serie ZSV WordFik è una pompa a vuoto volumetrico rotante con rotore a forma di artiglio. L'alloggiamento della pompa ha due rotori a forma di artiglio con mesh coniugato, simili alla pompa del vuoto radici. I rotori sono spinti a ruotare e hanno una fase fissa da una coppia di ingranaggi ad alta precisione sincrona e non vi è alcun contatto tra i rotori o tra i rotori e l'alloggiamento della pompa, lasciando un piccolo spazio. L'ingresso e l'uscita del gas si trovano entrambi sulla faccia finale dell'involucro della pompa e sono periodicamente aperte e chiuse da due facce di estremità del rotore, con un effetto di regolazione della valvola.
Le pompe a vuoto in serie ZSV sono adatte per campi a vuoto basso e medio, utilizzati principalmente per estrarre aria e altri gas a secco. Possono essere utilizzati da soli o in serie o paralleli (la connessione in serie può aumentare il grado di vuoto, la connessione parallela può aumentare la frequenza di pompaggio) e può anche essere utilizzata come pompa anteriore di altre pompe per vuoto. Questa serie di pompe a vuoto ha le caratteristiche di prestazioni operative affidabili, poche parti di indossamento, basse vibrazioni, basso rumore e alta efficienza.
Caratteristiche:
• Il 100% di funzionamento senza petrolio è ecologico
• basso rumore e vibrazione
• Può assorbire gas corrosivi, tossici, radioattivi e polverosi
• Non è necessario manutenzione regolare, risparmio costi
• Nessun attrito in metallo, bassa temperatura di funzionamento
• lunga durata di servizio
| ZSV110 | ZSV140 | ZSV180 | ZSV250 | ZSV360 | ZSV650 | ZSV900 | ||
| Velocità di pompaggio | 50Hz | 108 m³/h | 140 m³/h | 180 m³/h | 252 m³/h | 360 m³/h | 648 m³/h | 900 m³/h |
| 60Hz | 130 m³/ora | 165 m³/h | 215 m³/ora | 300 m³/h | 430 m³/ora | 775 m³/ora | 1080 m³/h | |
| Pressione definitiva | Aria raffreddata | 60 mbar | 60 mbar | 60 mbar | 200 mbar | 200 mbar | / | / |
| Acqua raffreddato | / | / | / | 80 mbar | 80 mbar | 80 mbar | 80 mbar | |
| Potenza motoria | 50Hz | 3 kW | 3 kW | 4 kW | 5,5 kW | 7,5 kW | 11 kW | 18,5 kW |
| 60Hz | 3,6 kW | 3,6 kW | 4,8 kW | 6,6 kW | 9 kW | 13,2 kW | 22,2 kW | |
| Velocità del motore | 50Hz | 3000 rpm | ||||||
| 60Hz | 3600 giri al minuto | |||||||
| Connessione di ingresso | 1¼ pollice | 1¼ pollice | 1¼ pollice | 2 pollici | 2 pollici | 3 pollici | 3 pollici | |
| Connessione outlet | 1¼ pollice | 1 pollice | 1¼ pollice | 1½ pollice | 1½ pollice | 3 pollici | 3 pollici | |
| Peso | 185 kg | 172 chilogrammi | 195 kg | 245 kg | 265 kg | 380 kg | 750 chilogrammi | |
| Dimensions | 980*412*408 mm | 1035*410*460mm | 980*412*409 mm | 1209*510*450 mm | 1209*510*450 mm | 1110*580*800 mm | 1340*580*780 mm | |
Applicazione:
![]() | ![]() | ![]() |
| Rivestimento a vuoto | Industria dei semiconduttori | Industria farmaceutica |
![]() | ![]() | ![]() |
| Industria automobilistica | Trattamento di gas di scarto industriale | Degassamento del vuoto |
La pompa a vuoto con artiglio della serie ZSV WordFik è una pompa a vuoto volumetrico rotante con rotore a forma di artiglio. L'alloggiamento della pompa ha due rotori a forma di artiglio con mesh coniugato, simili alla pompa del vuoto radici. I rotori sono spinti a ruotare e hanno una fase fissa da una coppia di ingranaggi ad alta precisione sincrona e non vi è alcun contatto tra i rotori o tra i rotori e l'alloggiamento della pompa, lasciando un piccolo spazio. L'ingresso e l'uscita del gas si trovano entrambi sulla faccia finale dell'involucro della pompa e sono periodicamente aperte e chiuse da due facce di estremità del rotore, con un effetto di regolazione della valvola.
Le pompe a vuoto in serie ZSV sono adatte per campi a vuoto basso e medio, utilizzati principalmente per estrarre aria e altri gas a secco. Possono essere utilizzati da soli o in serie o paralleli (la connessione in serie può aumentare il grado di vuoto, la connessione parallela può aumentare la frequenza di pompaggio) e può anche essere utilizzata come pompa anteriore di altre pompe per vuoto. Questa serie di pompe a vuoto ha le caratteristiche di prestazioni operative affidabili, poche parti di indossamento, basse vibrazioni, basso rumore e alta efficienza.
Caratteristiche:
• Il 100% di funzionamento senza petrolio è ecologico
• basso rumore e vibrazione
• Può assorbire gas corrosivi, tossici, radioattivi e polverosi
• Non è necessario manutenzione regolare, risparmio costi
• Nessun attrito in metallo, bassa temperatura di funzionamento
• lunga durata di servizio
| ZSV110 | ZSV140 | ZSV180 | ZSV250 | ZSV360 | ZSV650 | ZSV900 | ||
| Velocità di pompaggio | 50Hz | 108 m³/h | 140 m³/h | 180 m³/h | 252 m³/h | 360 m³/h | 648 m³/h | 900 m³/h |
| 60Hz | 130 m³/ora | 165 m³/h | 215 m³/ora | 300 m³/h | 430 m³/ora | 775 m³/ora | 1080 m³/h | |
| Pressione definitiva | Aria raffreddata | 60 mbar | 60 mbar | 60 mbar | 200 mbar | 200 mbar | / | / |
| Acqua raffreddato | / | / | / | 80 mbar | 80 mbar | 80 mbar | 80 mbar | |
| Potenza motoria | 50Hz | 3 kW | 3 kW | 4 kW | 5,5 kW | 7,5 kW | 11 kW | 18,5 kW |
| 60Hz | 3,6 kW | 3,6 kW | 4,8 kW | 6,6 kW | 9 kW | 13,2 kW | 22,2 kW | |
| Velocità del motore | 50Hz | 3000 rpm | ||||||
| 60Hz | 3600 giri al minuto | |||||||
| Connessione di ingresso | 1¼ pollice | 1¼ pollice | 1¼ pollice | 2 pollici | 2 pollici | 3 pollici | 3 pollici | |
| Connessione outlet | 1¼ pollice | 1 pollice | 1¼ pollice | 1½ pollice | 1½ pollice | 3 pollici | 3 pollici | |
| Peso | 185 kg | 172 chilogrammi | 195 kg | 245 kg | 265 kg | 380 kg | 750 chilogrammi | |
| Dimensions | 980*412*408 mm | 1035*410*460mm | 980*412*409 mm | 1209*510*450 mm | 1209*510*450 mm | 1110*580*800 mm | 1340*580*780 mm | |
Applicazione:
![]() | ![]() | ![]() |
| Rivestimento a vuoto | Industria dei semiconduttori | Industria farmaceutica |
![]() | ![]() | ![]() |
| Industria automobilistica | Trattamento di gas di scarto industriale | Degassamento del vuoto |
