Come un sistema di separazione gas-liquido protegge la vostra pompa per vuoto
La tua pompa per vuoto viene erosa dal vapore acqueo, dal fluido da taglio, dalla birra o dal succo?
Sia che il tuo sistema di vuoto operi su apparecchiature di lavorazione CNC, linee di produzione di birra o macchine per il riempimento di bevande, l'ingresso di liquidi è un killer silenzioso. Causa corrosione, usura interna e tempi di fermo imprevisti.
Guarda il video qui sotto per vedere come il sistema di separazione gas-liquido Wordfik protegge la tua pompa per vuoto, seguito da un'analisi dettagliata del suo processo di lavoro utilizzando come esempio un'applicazione di lavorazione CNC.
Processo di lavoro dettagliato: un esempio di lavorazione CNC
Quando un centro di lavoro CNC è in funzione, liquidi e detriti sono inevitabili. Ecco un'analisi dettagliata di come il nostro sistema automatizzato isola e rimuove il fluido da taglio prima che possa raggiungere la pompa.

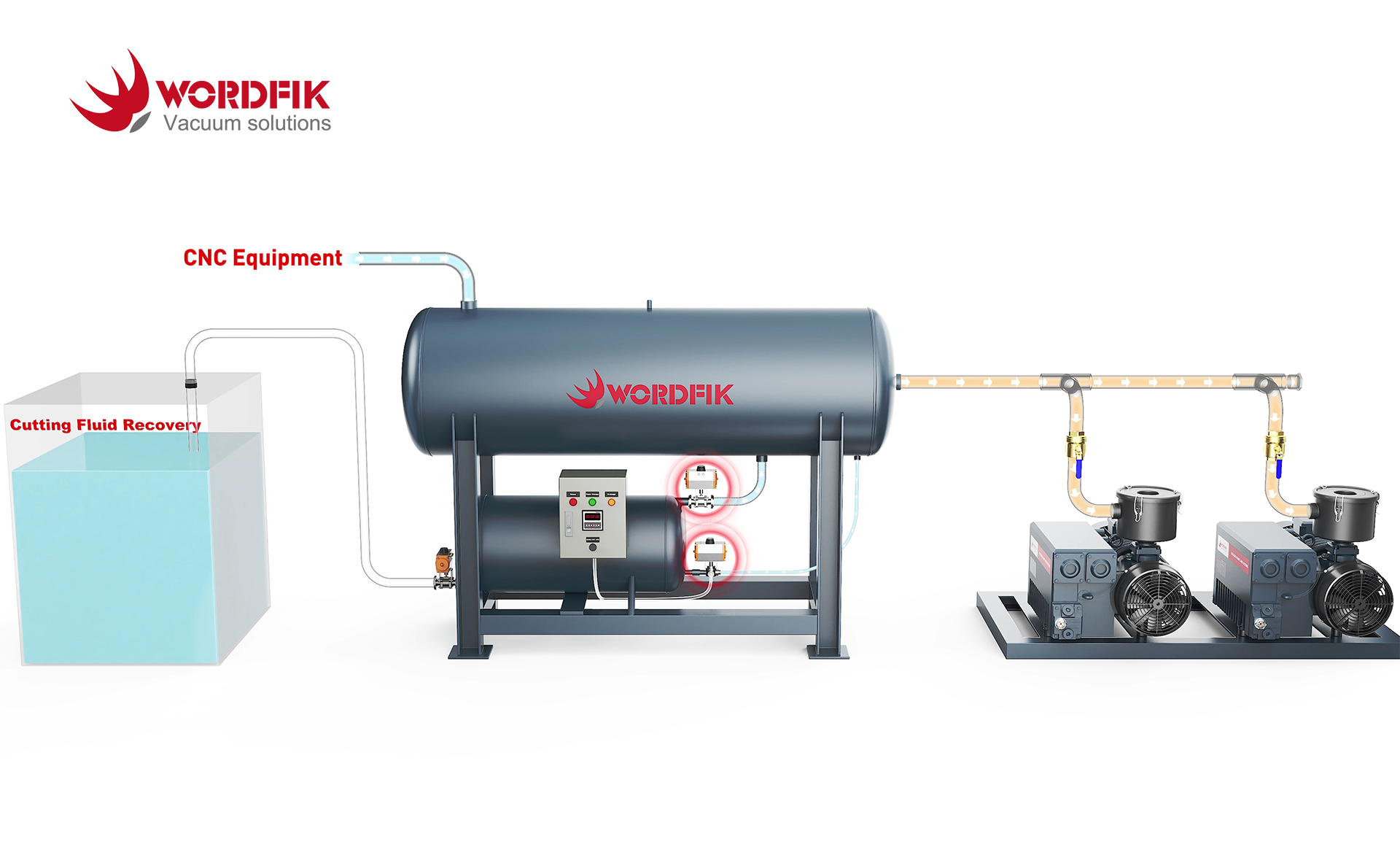

Quando l'attrezzatura CNC inizia a funzionare, la pompa del vuoto e il sistema di separazione gas-liquido si avviano contemporaneamente. Il fluido da taglio e la miscela d'aria vengono aspirati nel serbatoio di stoccaggio primario. Il serbatoio primario sfrutta la gravità per separare il liquido più pesante dall'aria. L'aria prosegue attraverso il tubo di aspirazione nella pompa del vuoto, mentre il fluido da taglio separato cade sul fondo. Durante questa fase l'elettrovalvola di collegamento tra il serbatoio di accumulo primario e quello secondario rimane aperta permettendo al liquido di fluire nel serbatoio secondario.

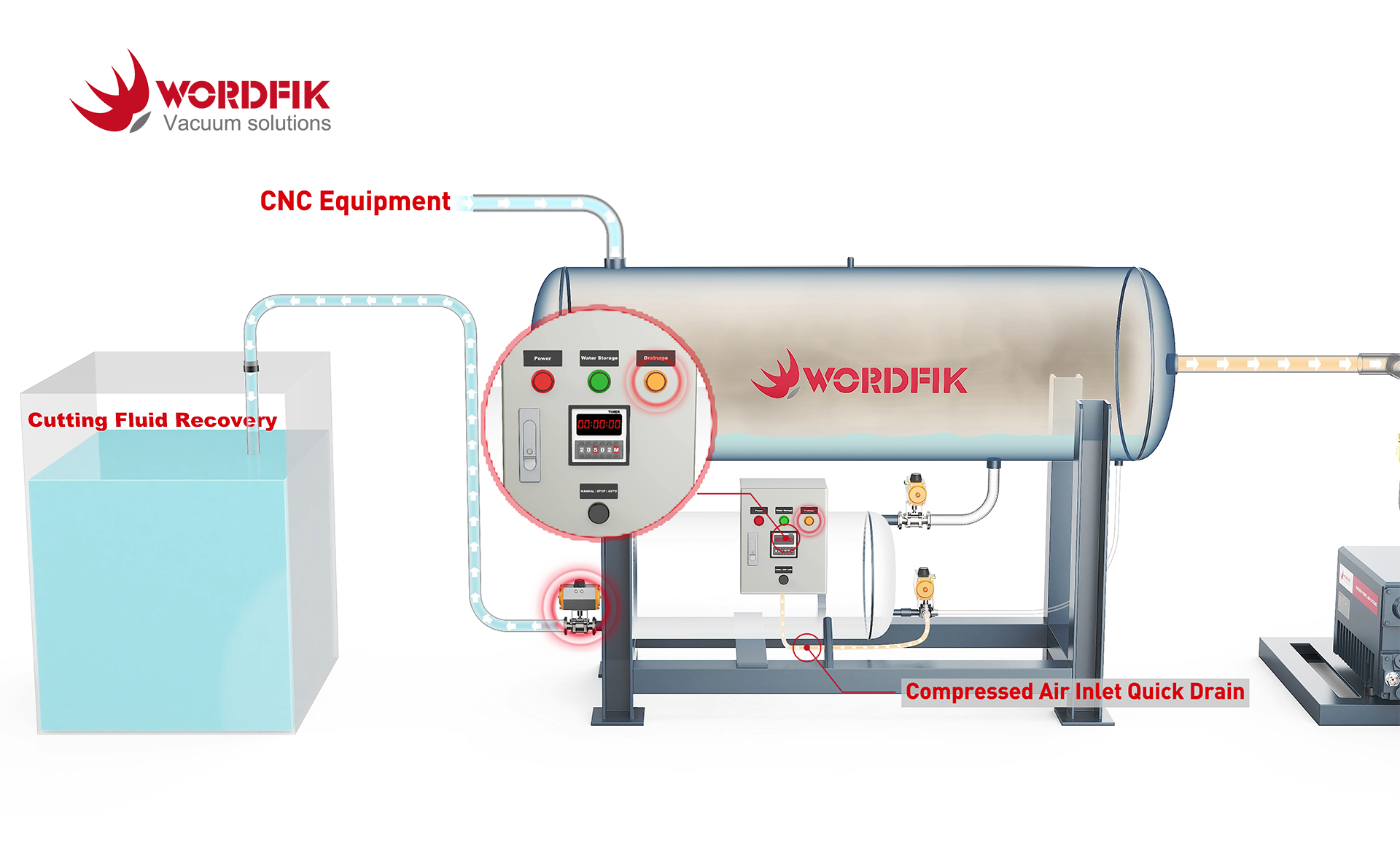

Passaggio 2: rilevamento del livello (vedi immagine 2)
Man mano che il processo continua, il livello del liquido nel serbatoio di stoccaggio secondario aumenta gradualmente. Una volta che il liquido raggiunge un certo livello, attiva il sensore di livello del liquido. Questo sensore funge da trigger per la sequenza di drenaggio automatizzato.

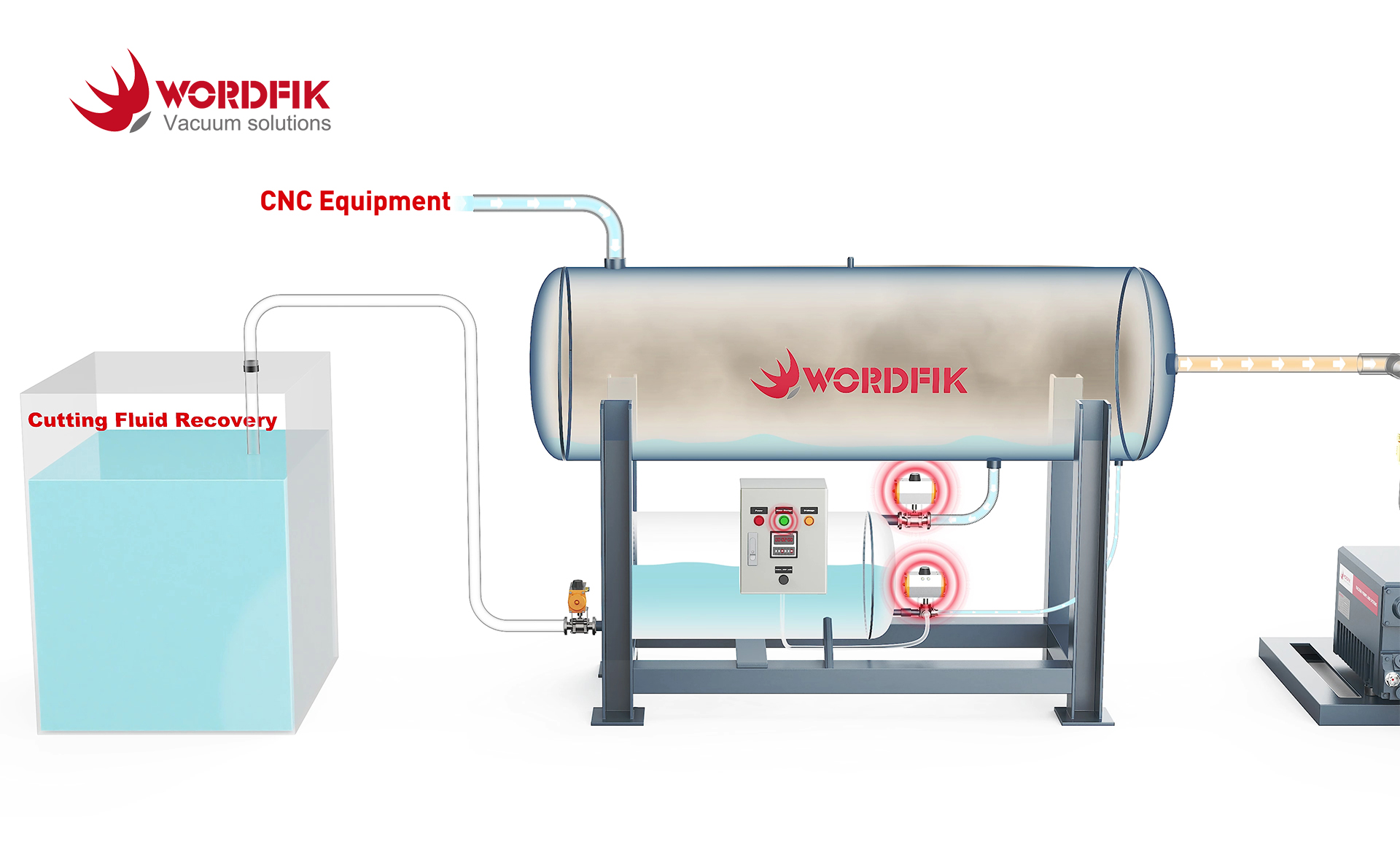

Quando il sensore interviene, il sistema apre automaticamente l'elettrovalvola che collega il serbatoio secondario alla scatola di recupero finale del fluido da taglio. Contemporaneamente si chiude la valvola che collega i serbatoi primario e secondario. Il fluido da taglio catturato viene scaricato in modo sicuro nella scatola di recupero, completamente isolata dalla pompa del vuoto.

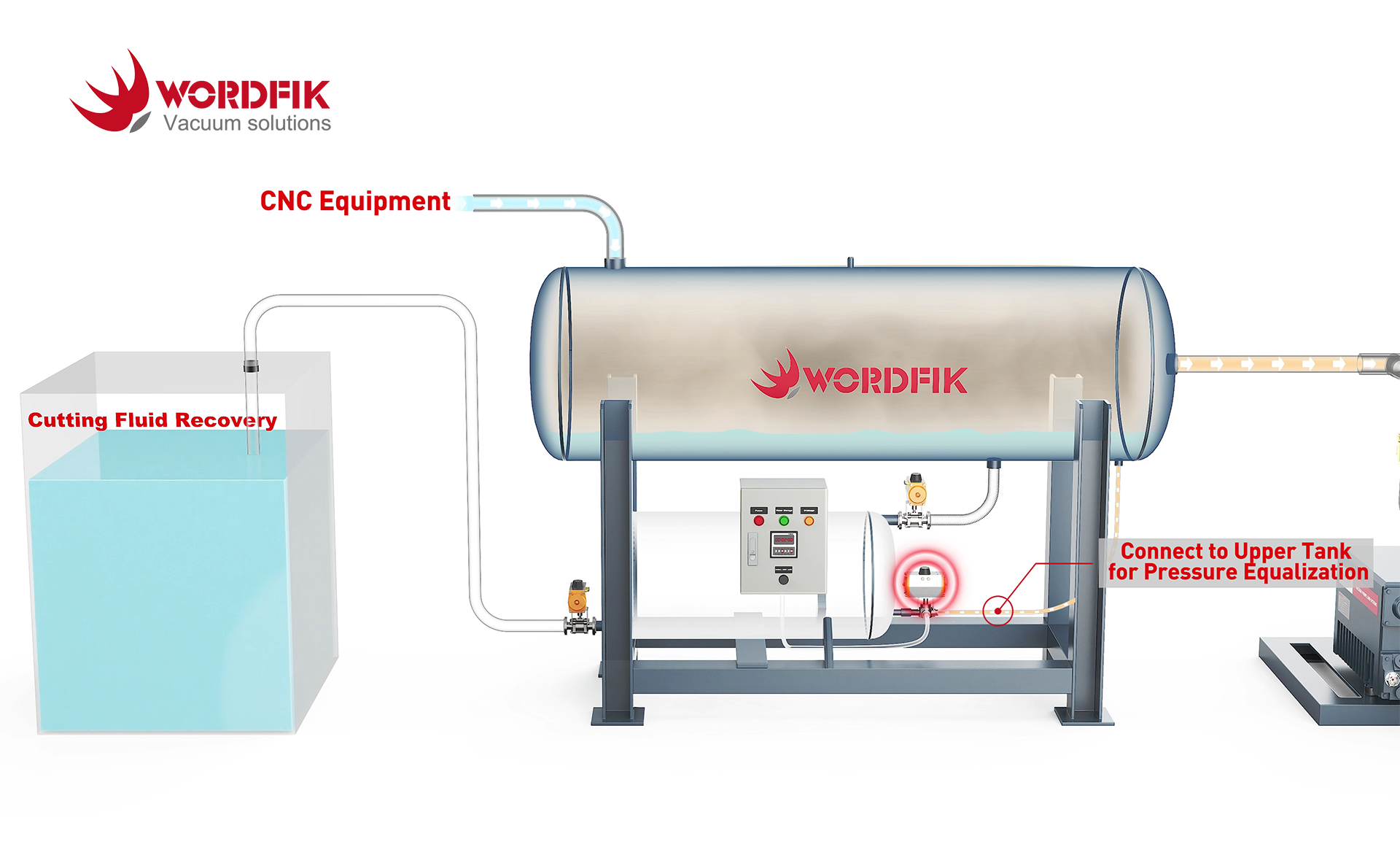

Passaggio 4: equalizzazione e ripristino della pressione (vedere immagine 4)
Una volta scaricato completamente il liquido nel serbatoio secondario, la valvola di scarico si chiude. Per prepararsi al ciclo successivo, la valvola che collega i serbatoi primario e secondario si apre nuovamente. Ciò aiuta a bilanciare la pressione dell'aria tra i due serbatoi. Una volta che la pressione si stabilizza, il sistema ripete automaticamente l'intero processo di separazione.
Completamente automatizzato con controllo intelligente PLC
L'intero processo di separazione gas-liquido è completamente automatizzato, gestito da un sistema di controllo intelligente PLC. Non è necessario alcun monitoraggio o intervento manuale. Il PLC garantisce che le valvole si aprano e si chiudano esattamente nel momento giusto, fornendo una protezione del vuoto continua e ininterrotta per la vostra attrezzatura.
Soluzioni personalizzabili per adattarsi al tuo processo
Non esistono due fabbriche esattamente uguali, e nemmeno le loro sfide liquide. Il sistema di separazione gas-liquido Wordfik può essere liberamente personalizzato in base alle vostre effettive esigenze operative.
Ad esempio, possiamo aggiungere un filtro in linea prima della pompa per filtrare l'aria umida, prevenendo ulteriormente danni da liquidi e corrosione. Che tu abbia a che fare con fluidi da taglio, bevande o ambienti ad alta umidità, possiamo configurare il sistema per gestirli.
Wordfik: più che un produttore, il tuo fornitore di soluzioni per il vuoto
Noi di Wordfik non siamo solo produttori e venditori di pompe per vuoto. Siamo il vostro fornitore di soluzioni per il vuoto. Il nostro obiettivo è fornirvi soluzioni per il vuoto ad alta efficienza energetica e ad alte prestazioni che risolvano le sfide di produzione del mondo reale.
Non lasciare che i liquidi distruggano la tua pompa per vuoto. Proteggi il tuo investimento con Wordfik.
FAQ
1. Quali tipi di liquidi può gestire il sistema di separazione gas-liquido Wordfik?
Il sistema è progettato per gestire un'ampia gamma di liquidi che comunemente danneggiano le pompe per vuoto. Ciò include vapore acqueo, fluidi da taglio CNC, birra, succhi e altre bevande. Finché il liquido viene aspirato nella linea del vuoto durante il processo di produzione, il nostro sistema può separarlo prima che raggiunga la pompa.
2. Il sistema richiede un monitoraggio manuale per scaricare il liquido?
No. L'intero processo è completamente automatizzato. Il sistema utilizza un sensore del livello del liquido per attivare le valvole di drenaggio. Una volta che il liquido nel serbatoio secondario raggiunge un certo livello, il sistema di controllo PLC apre automaticamente la valvola di scarico per scaricare il fluido nella scatola di recupero, quindi la chiude ed equalizza la pressione per il ciclo successivo.
3. Posso personalizzare il sistema o aggiungere una protezione aggiuntiva per la mia applicazione specifica?
SÌ. Ogni linea di produzione è diversa, quindi Wordfik offre sistemi di separazione gas-liquido completamente personalizzabili. È possibile personalizzare le dimensioni del serbatoio e le configurazioni delle valvole in base alle proprie esigenze. Inoltre, possiamo aggiungere un filtro in linea prima della pompa per vuoto per filtrare ulteriormente l'aria umida e proteggere la pompa dalla corrosione e dai danni causati dai liquidi.
