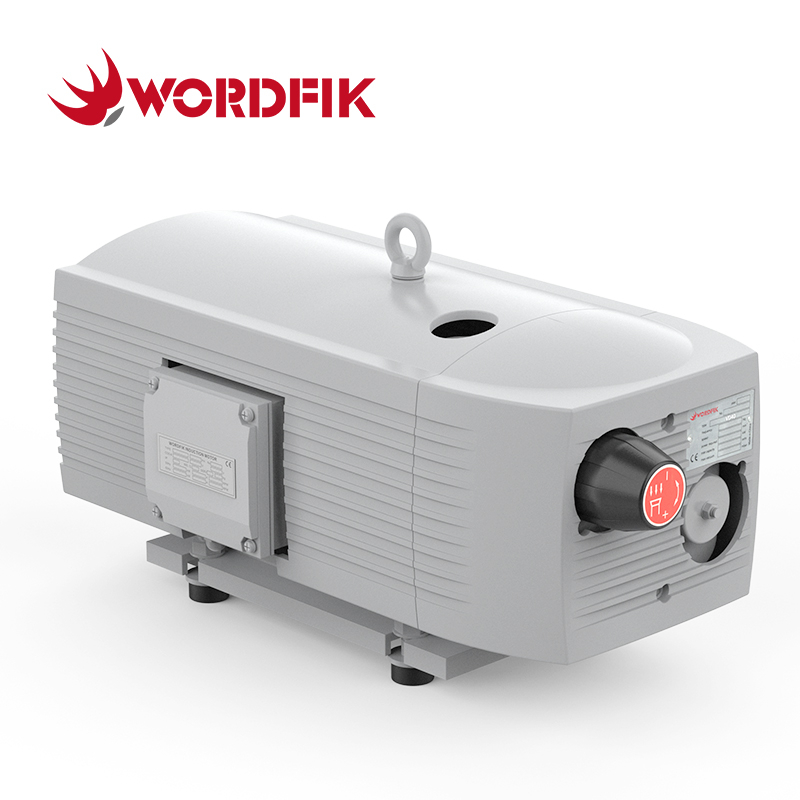

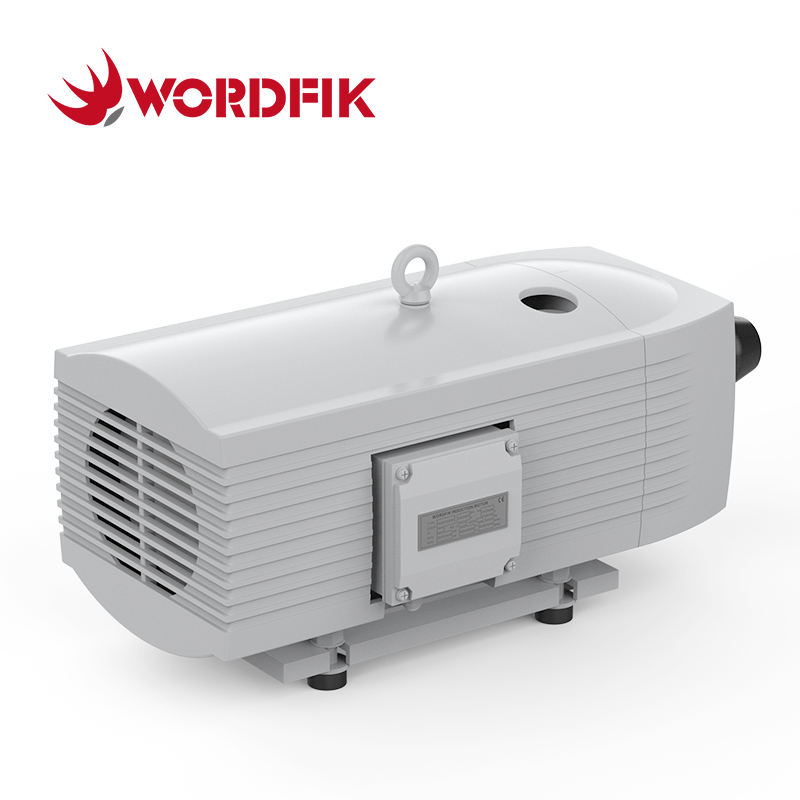

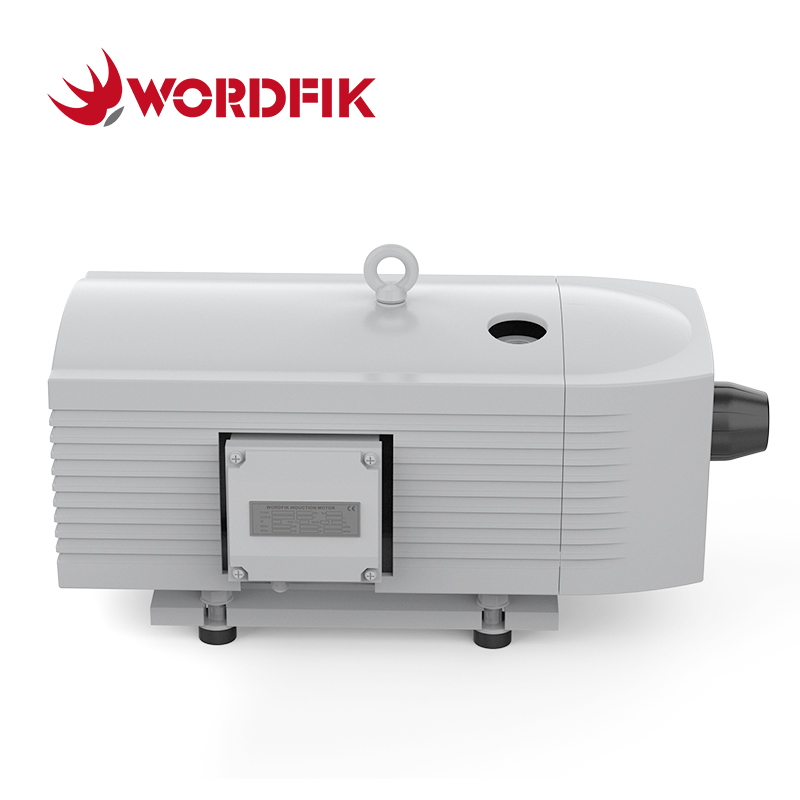

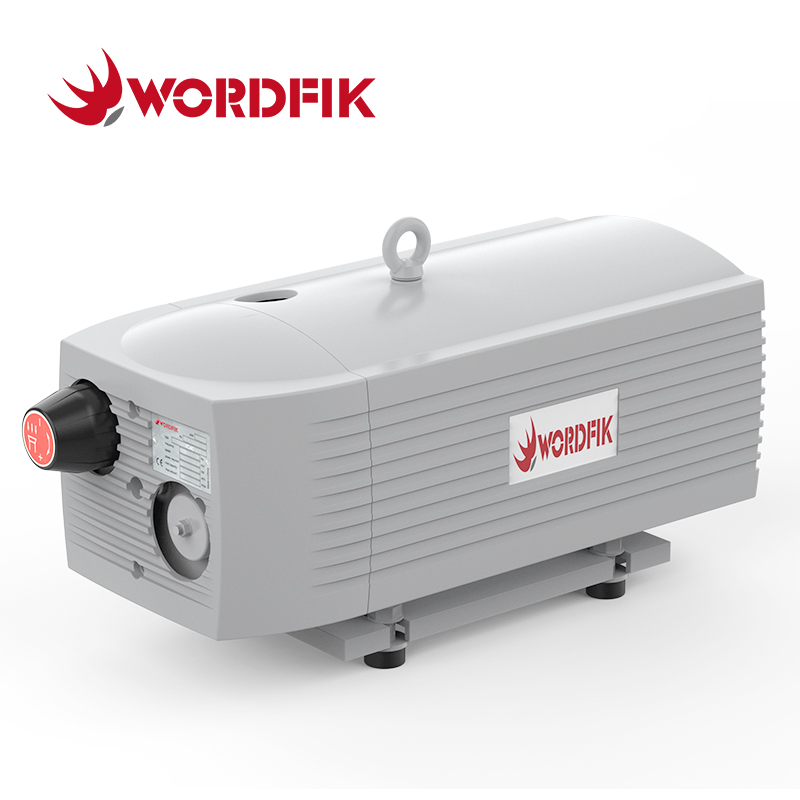

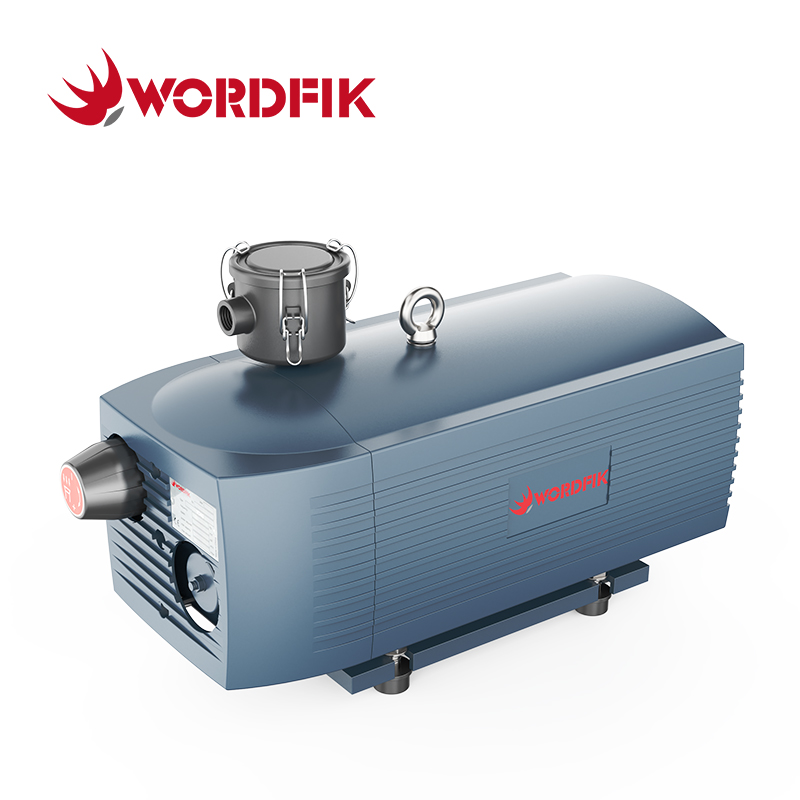

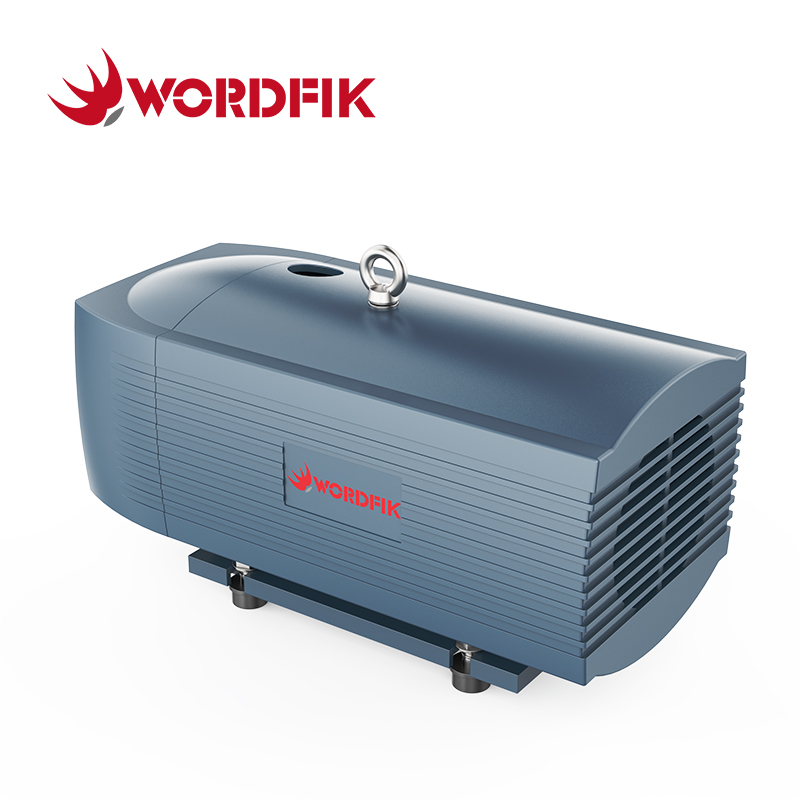

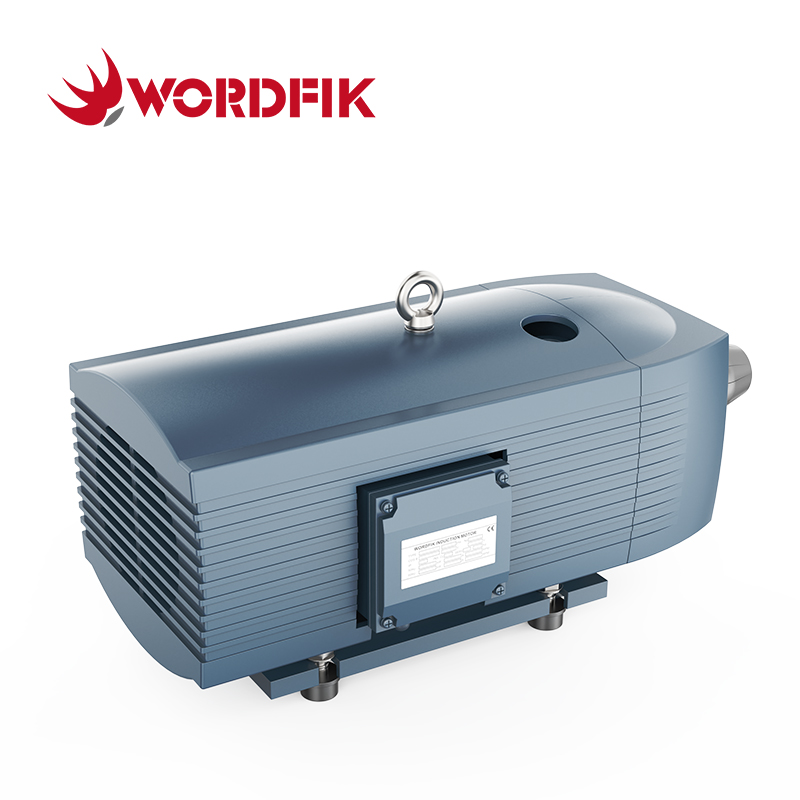

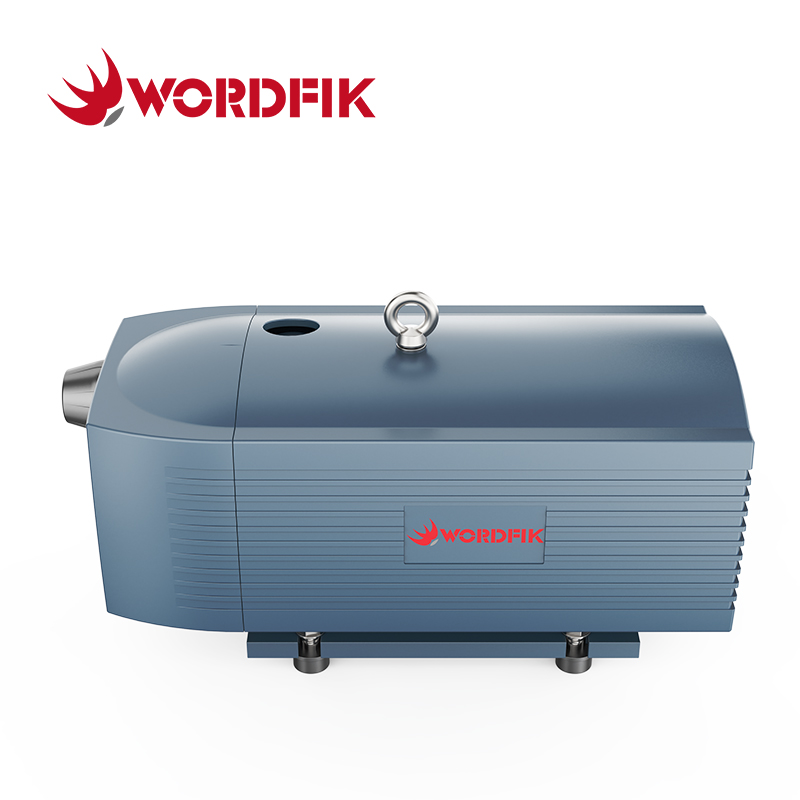

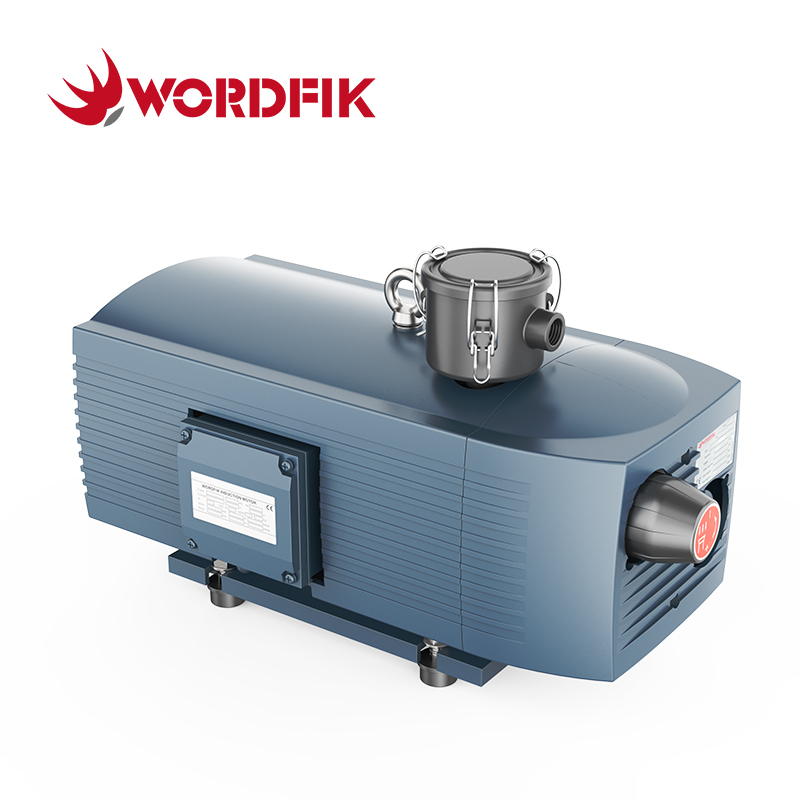

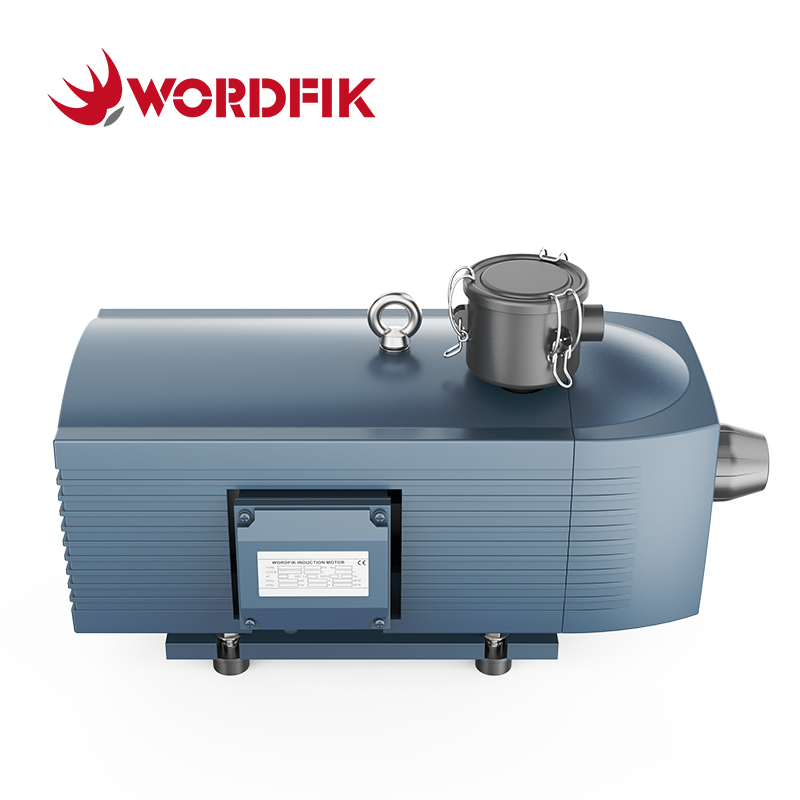

La pompa per vuoto rotativa a palette a secco Wordfik VD40 è una soluzione per vuoto compatta e priva di olio progettata per la movimentazione robotizzata, presse a membrana sotto vuoto, macchine di posizionamento SMT, laminazione e stampa e tavoli aspiranti CNC. Fornisce una velocità di pompaggio di 40 m³/h (23,5 CFM) a 50 Hz e 48 m³/h (28,2 CFM) a 60 Hz, raggiungendo una pressione finale di 150 mbar. Il consumo energetico è notevolmente basso, pari a soli 1,25 kW (1,7 HP) a 50 Hz e 1,5 kW (2 HP) a 60 Hz, rendendolo una scelta ad alta efficienza energetica per ambienti di produzione continua.
La sua struttura a palette rotanti a secco senza olio utilizza palette in materiale composito di grafite resistente all'usura, eliminando la contaminazione dell'olio, i cambi dell'olio e i costi di smaltimento. Disponibile in configurazioni di alimentazione sia monofase che trifase, con supporto doppia frequenza 50/60 Hz, il VD40 si integra facilmente in un'ampia gamma di apparecchiature industriali e sistemi automatizzati.
Caratteristiche:
Funzionamento senza olio al 100%, pulito e senza inquinamento
Opzioni di alimentazione monofase e trifase
Manutenzione minima
Rotore e cilindro ad alta precisione, lunga durata
Alette in carbonio Premium EK60, bassa rumorosità e bassa generazione di calore
Operazione stabile e continua
Compatto e leggero
Consegna veloce dal magazzino
| Specifiche tecniche VD40 |
| 50Hz | 60Hz |
| Velocità di pompaggio | 40 m³/h | 48 m³/h |
| Pressione definitiva | 150 Mbar |
| Potenza motoria | 1,25 kW | 1,5 kW |
Tensione del motore
| Δ 190-255 V; Y 330-440 V (3Ph) | Δ 190-290 V; Y 330-500 V (3Ph) |
| 230V ± 10% (1Ph) | 230V ± 10% (1Ph) |
| Velocità del motore | 1420 giri / min | 1700 giri / min |
| Livello di rumore | 67 dB (a)
| 72 dB (a) |
Connessione di ingresso
| ¾ pollice |
| Peso | 39 kg
|
| Dimensions | 570*270*292 mm
|
*1) Contattaci per altre opzioni di tensione. *2) Manuale di istruzioni. *3) Curve di prestazione. *4) Diagramma del modello 3D.
Applicazione:
 |  |  |
| Aspirapolvere | Pressa a membrana sottovuoto | Macchina di posizionamento SMT |
|
|
|
 |  |  |
| Laminazione e stampa | Automazione | Tavolo aspirante CNC |
| Serie WordFik VD Pompe a vuoto a vite rotanti a secco (selettore modello rapido) |
Modello
| Potenza motoria
| Velocità di pompaggio | Pressione definitiva |
| 50Hz | 60Hz | 50Hz | 60Hz |
| VD8 | 0,35 kW | 0,42 kW | 8 m³/h | 9,6 m³/h | 150 Mbar |
| VD10 | 0,37 kW | 0,44 kW | 10 m³/h | 12 m³/h |
| VD16 | 0,55 kW | 0,66 kW | 16 m³/h | 19,2 m³/h |
| VD25 | 0,75 kW | 0.9 kW | 25 m³/h | 30 m³/h |
| VD40 | 1,25 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| VD60 | 2,2 kW | 2,6 kW | 60 m³/h | 72 m³/h |
| VD80 | 2,2 kW | 2,6 kW | 80 m³/h | 96 m³/h |
| VD100 | 3 kW | 3,6 kW | 100 m³/h | 120 m³/h |
| VD140 | 4 kW | 4,8 kW | 140 m³/h | 168 m³/h |
| VD160 | 5,5 kW | 6,6 kW | 160 m³/h | 192 m³/h |
| VD200 | 4 kW | 4,8 kW | 200 m³/h | 240 m³/h | 200 mbar |
VD250
| 7,5 kW | 9 kW | 250 m³/h | 300 m³/h |
| VD360 | 11 kW | / | 351 m³/h | / | 250 Mbar |
| VD400 | 11 kW | 13,2 kW | 400 m³/h | 480 m³/h | 350 mbar |
