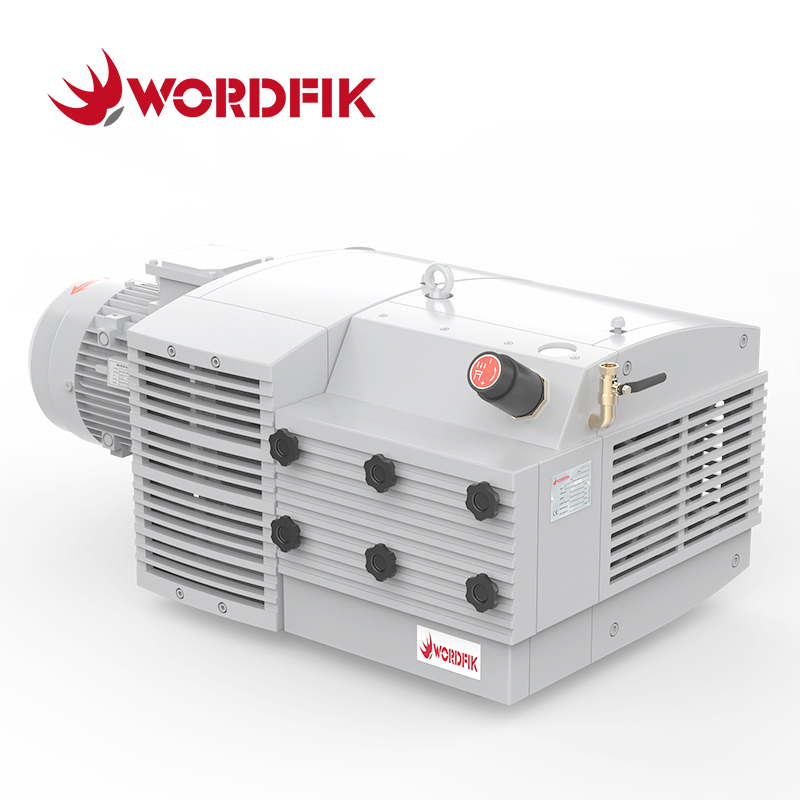

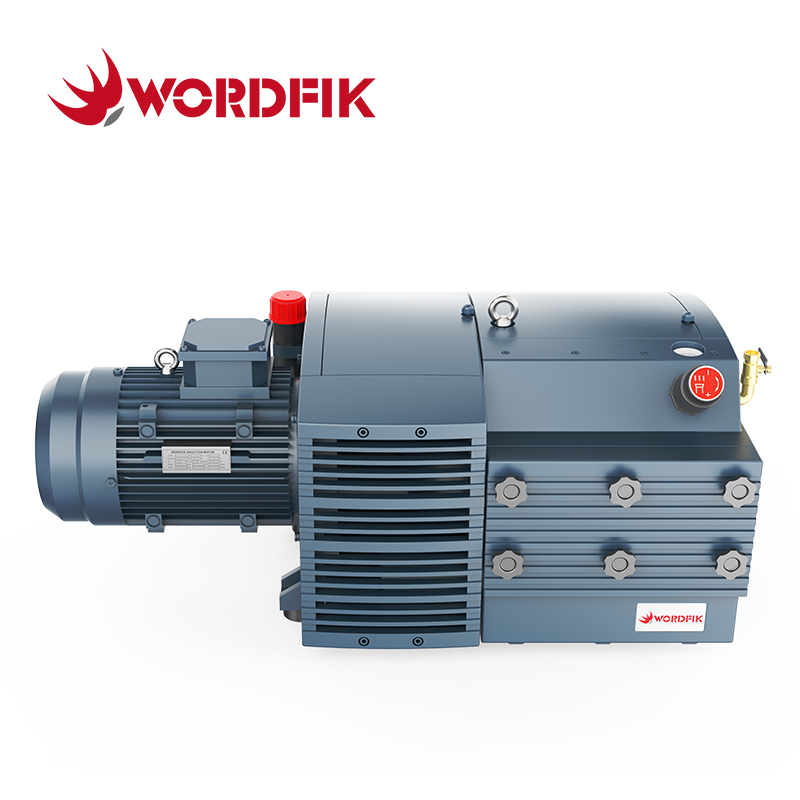

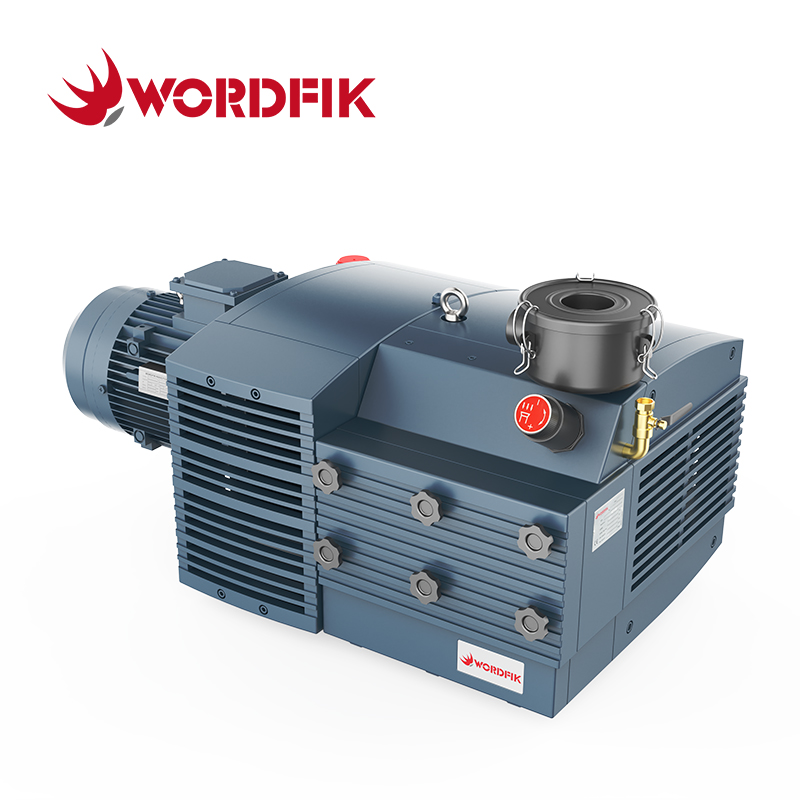

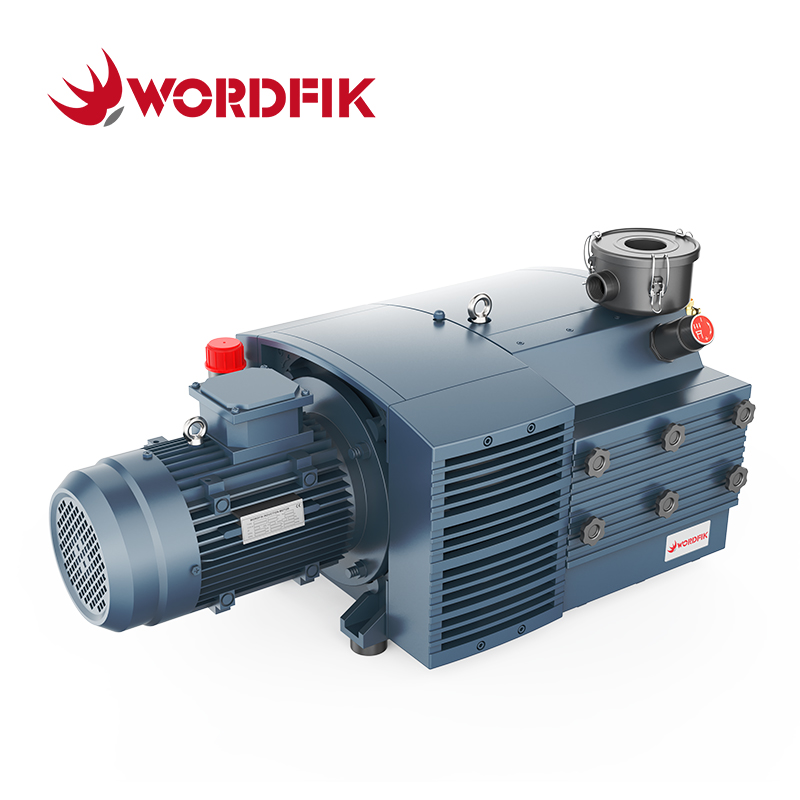

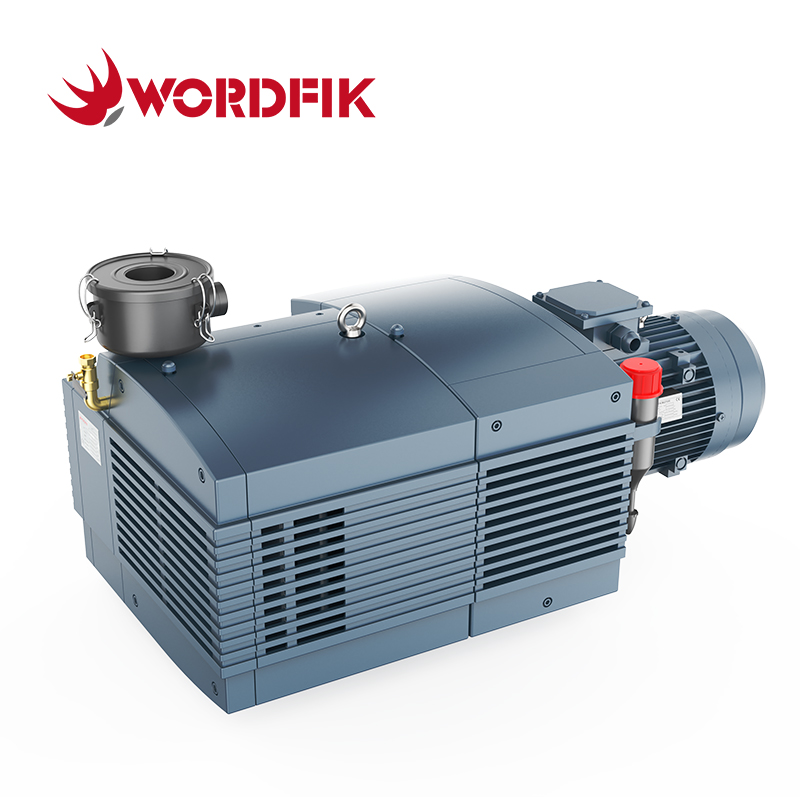

La pompa per vuoto rotativa a palette a secco Wordfik VD140 è progettata per la stampa e la trasformazione della carta, la movimentazione dell'automazione, la laminazione di pannelli delle porte e tavoli aspiranti CNC dove è richiesto un flusso di vuoto più elevato. Fornisce 140 m³/h (82,4 CFM) a 50 Hz e 168 m³/h (98,9 CFM) a 60 Hz, con pressione finale di 150 mbar. Alimentato da un motore in rame puro da 4 kW (5,4 HP) a 50 Hz, il VD140 mantiene un rendimento stabile sotto carichi di produzione continui nelle linee di stampa e nelle apparecchiature di trasformazione della carta.
Caratteristiche:
Funzionamento senza olio al 100%, pulito e senza inquinamento
Ampio supporto per tensione trifase e doppia frequenza
Manutenzione minima
Rotore e cilindro ad alta precisione, lunga durata
Alette in carbonio Premium EK60, bassa rumorosità e bassa generazione di calore
Operazione stabile e continua
Consegna veloce dal magazzino
| VD140 Specifiche tecniche |
| 50Hz | 60Hz |
| Velocità di pompaggio | 140 m³/h | 168 m³/h |
| Pressione definitiva | 150 Mbar |
| Potenza motoria | 4 kW | 4,8 kW |
Tensione del motore (3Ph)
| Δ230V±10%; Sì 400 V±10% (50/60 Hz) |
| Velocità del motore | 1420 giri / min | 1700 giri / min |
| Livello di rumore | 77 dB (a)
| 79 dB (a) |
Connessione di ingresso
| 1½ pollice |
| Peso | 115 kg
|
| Dimensions | 870*460*382 mm
|
*1) Contattaci per altre opzioni di tensione. *2) Manuale di istruzioni. *3) Curve di prestazione. *4) Diagramma del modello 3D.
Applicazione:
 |  |  |
| Movimentazione del braccio robotico | Stampa e trasformazione della carta | Laminazione del pannello della porta |
|
|
|
 |  |  |
| Tavolo aspirante CNC | Pick & Place di vetro | Router CNC |
| Serie WordFik VD Pompe a vuoto a vite rotanti a secco (selettore modello rapido) |
Modello
| Potenza motoria
| Velocità di pompaggio | Pressione definitiva |
| 50Hz | 60Hz | 50Hz | 60Hz |
| VD8 | 0,35 kW | 0,42 kW | 8 m³/h | 9,6 m³/h | 150 Mbar |
| VD10 | 0,37 kW | 0,44 kW | 10 m³/h | 12 m³/h |
| VD16 | 0,55 kW | 0,66 kW | 16 m³/h | 19,2 m³/h |
| VD25 | 0,75 kW | 0.9 kW | 25 m³/h | 30 m³/h |
| VD40 | 1,25 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| VD60 | 2,2 kW | 2,6 kW | 60 m³/h | 72 m³/h |
| VD80 | 2,2 kW | 2,6 kW | 80 m³/h | 96 m³/h |
| VD100 | 3 kW | 3,6 kW | 100 m³/h | 120 m³/h |
| VD140 | 4 kW | 4,8 kW | 140 m³/h | 168 m³/h |
| VD160 | 5,5 kW | 6,6 kW | 160 m³/h | 192 m³/h |
| VD200 | 4 kW | 4,8 kW | 200 m³/h | 240 m³/h | 200 mbar |
VD250
| 5,5 kW | 6,6 kW | 250 m³/h | 300 m³/h |
| VD360 | 11 kW | / | 351 m³/h | / | 250 Mbar |
| VD400 | 11 kW | 13,2 kW | 400 m³/h | 480 m³/h | 350 mbar |
