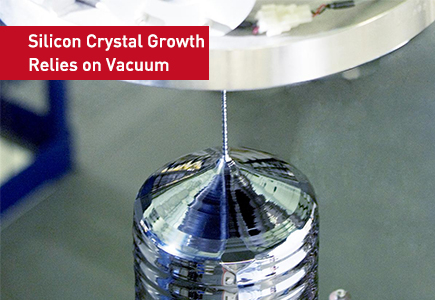

La crescita dei cristalli di silicio si basa sul vuoto: soluzioni di pompa per estrattori Czochralski
Alla base dell'intera industria dei semiconduttori e del fotovoltaico c'è un cristallo perfetto. Dal processo Czochralski (CZ) nasce il lingotto di silicio monocristallino, materiale di partenza per chip di computer e celle solari ad alta efficienza. Mentre vengono celebrate la meccanica di precisione dell'estrattore e l'abilità dell'operatore, il sistema di aspirazione industriale che lavora sullo sfondo è l'eroe non celebrato che rende possibile una crescita di elevata purezza. Questo articolo approfondisce il ruolo fondamentale della tecnologia del vuoto nell'estrazione dei cristalli CZ e descrive le soluzioni di pompa che garantiscono resa, purezza e redditività.
Il ruolo non negoziabile del vuoto nella perfezione cristallina
Nel processo CZ, il silicio policristallino viene fuso in un crogiolo di quarzo a temperature superiori a 1420°C. Un cristallo seme viene quindi immerso nella massa fusa e tirato lentamente verso l'alto durante la rotazione, formando un grande lingotto monocristallo. L'atmosfera che circonda questo processo non è semplicemente uno spazio vuoto: è un ambiente progettato con precisione e reso possibile dalle pompe per vuoto, che svolgono tre funzioni vitali:
Rimozione iniziale dell'atmosfera: prima del riempimento con gas inerte, la camera dell'estrattore viene evacuata fino a raggiungere un vuoto spinto per rimuovere tutti i gas atmosferici (O₂, N₂, H₂O). Ciò elimina la fonte primaria di impurità di ossigeno e azoto che possono incorporarsi nel reticolo cristallino.
Ambiente controllato con gas inerte: dopo l'evacuazione iniziale, viene introdotto argon ad elevata purezza. Il sistema del vuoto mantiene attivamente un'atmosfera di argon stabile e a bassa pressione (tipicamente nell'intervallo 10-100 mbar). Questo flusso di argon porta via le impurità volatili (come il monossido di silicio, SiO) che evaporano dalla superficie dell'hot melt, impedendo loro di ridepositarsi e creare difetti.
Stabilità termica e di processo: un ambiente di pressione stabile garantisce un trasferimento di calore e una dinamica del flusso di fusione costanti, che sono fondamentali per ottenere diametro cristallino e resistività uniformi durante il lungo ciclo di estrazione, che può durare oltre 100 ore.
Il ciclo di processo CZ: richieste delle pompe per vuoto in ogni fase
Una pompa per vuoto per un estrattore CZ deve essere robusta e adattabile per gestire carichi di gas notevolmente diversi nelle fasi del processo:
Fase del processo
Compito e sfida della pompa per vuoto
Implicazioni tecniche per la progettazione delle pompe
1. Carica ed evacuazione iniziale
Rimozione rapida di un grande volume di aria dalla camera dopo il caricamento del silicio.
La pompa deve avere un'elevata capacità di cilindrata per raggiungere rapidamente il vuoto approssimativo, riducendo al minimo il tempo del ciclo non produttivo.
2. Fusione e stabilizzazione
Gestione del carico di picco di degassamento dalla carica calda e dal crogiolo e dalla continua evoluzione del vapore di SiO.
Il sistema deve avere un'elevata capacità di gestione del gas e resistenza alla polvere/polvere fine di silicio che potrebbe essere presente.
3. Estrazione dei cristalli (crescita)
Mantenimento preciso dell'atmosfera di argon a bassa pressione preimpostata contro l'afflusso continuo di gas e l'evacuazione delle impurità.
Richiede un controllo preciso della pressione e prestazioni di pompaggio stabili per periodi estremamente lunghi (giorni).
4. Raffreddamento
Gestione del degassamento termico mentre il lingotto gigante e la fornace si raffreddano per molte ore.
La pompa deve rimanere affidabile durante il funzionamento prolungato e a basso carico.
Scegliere la giusta tecnologia della pompa: a secco o con guarnizione a olio
La scelta tra pompe per vuoto a secco e con tenuta ad olio è una decisione economica e tecnica fondamentale per qualsiasi coltivatore di cristalli.
Pompe rotative a palette tradizionali con tenuta ad olio:
Pro: investimento di capitale iniziale inferiore, tecnologia ben compresa.
Contro: Rischio di riflusso dell'olio che contamina la camera; richiede frequenti cambi di olio e filtri; genera acque reflue oleose che devono essere trattate; costi di manutenzione a lungo termine e impatto ambientale più elevati.
Moderne pompe per vuoto a secco (vite, artiglio, coclea):
Pro: Zero rischi di contaminazione del processo, manutenzione notevolmente ridotta (nessun cambio dell'olio), efficienza energetica e rispetto dell'ambiente (nessun olio di scarto). Eccellono nella gestione delle atmosfere cariche di polvere, comuni durante lo svuotamento iniziale.
Contro: Costo iniziale più elevato.
Verdetto: Per la produzione in grandi volumi di silicio di grado solare, dove tempi di attività e costi operativi sono fondamentali, le pompe a secco, in particolare le pompe a vite a secco, sono sempre più lo standard. Per alcune applicazioni di semiconduttori ad altissima purezza in cui qualsiasi rischio derivante dagli idrocarburi è inaccettabile, sono obbligatori.
Il vantaggio Wordfik: ingegneria di precisione per la crescita dei cristalli
Le soluzioni di vuoto Wordfik per gli estrattori CZ sono progettate per affrontare la triade unica di sfide: purezza, affidabilità e costo totale di proprietà.
Garanzia senza contaminazione: i nostri sistemi di pompe a vite a secco forniscono una fonte di vuoto completamente priva di olio, salvaguardando il processo di crescita di più giorni dalla contaminazione da idrocarburi che potrebbe rovinare un intero lingotto.
Costruito per il lungo tiro: progettiamo i nostri sistemi con la robustezza termica e meccanica per funzionare perfettamente attraverso cicli di crescita di oltre 100 ore e shock termici ripetuti, massimizzando l'utilizzo del forno.
Integrazione e controllo intelligenti: i nostri sistemi possono essere integrati con il PLC dell'estrattore per automatizzare la sequenza di svuotamento e regolazione della pressione, fornendo condizioni di processo stabili e ripetibili per ogni lotto.
Rete di supporto globale: che il vostro impianto di estrazione dei cristalli si trovi in un importante centro asiatico di produzione solare, in un cluster europeo di semiconduttori o in un parco high-tech nordamericano, i nostri tecnici dell'assistenza comprendono la criticità dei tempi di attività in questo processo ad alta intensità di capitale.
Conclusione: il fondamento della qualità inizia dal vuoto
La qualità di un lingotto di silicio monocristallino (purezza, struttura cristallina e proprietà elettriche) viene determinata nelle prime ore del processo CZ. Il sistema del vuoto che stabilisce e controlla l'ambiente di crescita è quindi una componente fondamentale della resa e del valore del prodotto. Investire in una soluzione di vuoto progettata specificamente per il ciclo impegnativo e continuo di estrazione dei cristalli non è un acquisto di attrezzature; è un investimento nell'integrità del vostro bene materiale più critico.
Domande frequenti (FAQ)
D1: Perché l'argon viene utilizzato a bassa pressione anziché solo ad alto vuoto durante l'estrazione? Un vuoto spinto completo causerebbe un'evaporazione eccessiva del silicio fuso stesso, alterandone la composizione e rendendo impossibile il controllo della crescita. L'atmosfera di argon a bassa pressione (un 'vuoto parziale') fornisce un equilibrio ottimale: è inerte, sopprime l'evaporazione del silicio e trasporta efficacemente i vapori di impurità verso la pompa.
Q2: Posso aggiornare un vecchio estrattore CZ con una moderna pompa per vuoto a secco? Sì, il retrofit è comune e spesso rappresenta un aggiornamento molto conveniente. Può ridurre drasticamente i costi operativi, eliminare gli sprechi di olio e migliorare la pulizia del processo. La chiave è progettare l'interfaccia (tubazioni, valvole, controlli) per garantire la compatibilità con il sistema di automazione degli estrattori esistente.
Q3: In che modo il sistema del vuoto influisce sul contenuto di ossigeno nel lingotto di silicio? La fonte primaria di ossigeno è la dissoluzione del crogiolo di quarzo (SiO₂) nella massa fusa. Sebbene la pompa del vuoto non possa impedirlo, il flusso di argon a bassa pressione rimuove efficacemente il vapore di monossido di silicio (SiO) risultante dalla camera. Controllando la pressione e la portata dell'argon, i coltivatori possono influenzare la dinamica dell'incorporazione dell'ossigeno e la sua successiva diffusione durante il raffreddamento, che è un parametro critico per la qualità dei wafer.
