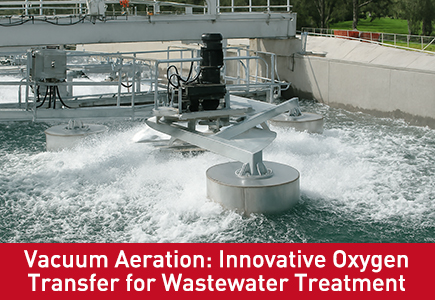

Aerazione sotto vuoto: trasferimento di ossigeno innovativo per un trattamento efficiente delle acque reflue
Per la maggior parte degli impianti di trattamento delle acque reflue municipali e industriali, l’aerazione rappresenta la spesa energetica più importante, che in genere rappresenta dal 50% al 65% del consumo energetico totale dell’impianto. Tuttavia, i sistemi di aerazione a bolle fini convenzionali raramente forniscono un’efficienza di trasferimento dell’ossigeno (OTE) superiore al 25% nelle effettive operazioni sul campo. La maggior parte dell'aria compressa sale direttamente in superficie e fuoriesce senza essere utilizzata dai fanghi attivi. L’aerazione sotto vuoto risolve questa lacuna fondamentale ripensando il modo in cui l’aria viene introdotta nei processi di trattamento biologico, garantendo un utilizzo di ossigeno significativamente più elevato con un apporto energetico molto inferiore.
1. Limitazioni dell'aerazione convenzionale delle acque reflue
L’aerazione tradizionale tramite soffiante è rimasta sostanzialmente invariata per decenni, e i suoi difetti intrinseci diventano più costosi man mano che gli standard sugli effluenti si inaspriscono:
Efficienza di trasferimento in diminuzione nel tempo : i diffusori a pori fini perdono il 30-40% del loro OTE entro 2 anni a causa di incrostazioni minerali, biofouling e intasamento dei pori, richiedendo frequenti pulizie chimiche o sostituzioni complete.
Bassa efficienza a profondità maggiori : il trasferimento di ossigeno diminuisce di circa il 2% per ogni metro aggiuntivo di profondità dell'acqua, poiché le bolle grandi salgono più velocemente e hanno meno tempo di contatto con il liquido.
Elevato rumore operativo : i soffiatori per radici e gli aeratori di superficie generano tipicamente 85-95 dB di rumore, rendendoli inadatti per gli impianti vicino ad aree residenziali.
Elevato onere di manutenzione : i diffusori subacquei richiedono lo svuotamento del serbatoio per l'ispezione e la sostituzione, causando tempi di inattività del processo e costi operativi aggiuntivi.
Scarsa adattabilità al carico : i sistemi di soffianti a velocità fissa non sono in grado di regolare con precisione l'erogazione di ossigeno con il carico affluente fluttuante, portando a una sovraaerazione (spreco di energia) o a una sottoaerazione (scarsa qualità dell'effluente).
2. Come funziona l'aerazione sotto vuoto: pressione negativa per un contatto gas-liquido superiore
A differenza dei sistemi convenzionali che spingono l'aria nell'acqua sotto pressione positiva, l'aerazione sotto vuoto funziona creando una pressione negativa stabile all'interno della rete di tubazioni di aerazione tramite una pompa a vuoto. Unità di aerazione specializzate installate sul fondo del serbatoio aspirano l'aria ambiente attraverso le tubazioni e la tagliano in microbolle uniformi (tipicamente 20-100 μm di diametro) quando entrano nelle acque reflue.
Poiché il sistema funziona in aspirazione anziché in pressione:
Le bolle sono molto più piccole di quelle dei diffusori pressurizzati, creando una superficie di contatto gas-liquido 10-20 volte maggiore per metro cubo d'aria.
La pressione negativa rallenta la velocità di risalita delle bolle, prolungando il tempo di contatto del 40-60% rispetto all'aerazione a pressione positiva alla stessa profondità.
Non esiste alcuna pressione positiva che forza i fanghi e i minerali nei pori di aerazione, eliminando virtualmente i problemi di intasamento e incrostazione.
Nei serbatoi standard per fanghi attivi profondi 6 metri, un sistema di aerazione sotto vuoto adeguatamente progettato raggiunge costantemente il 40-55% di OTE, ovvero circa 2 o 3 volte le prestazioni dei tradizionali sistemi a bolle fini. Il vantaggio in termini di efficienza diventa ancora più evidente nei serbatoi più profondi.
3. Applicazioni chiave dell'aerazione sotto vuoto nel trattamento delle acque reflue
L'aerazione sotto vuoto è adattabile a un'ampia gamma di scale di trattamento e tipi di acque reflue, con il valore più elevato nei seguenti scenari:
3.1 Impianti Comunali a Fanghi Attivi
Per gli impianti di trattamento delle acque reflue urbane che devono affrontare standard più severi per gli effluenti BOD/ammoniaca, l'aerazione sotto vuoto garantisce un'erogazione affidabile di ossigeno riducendo al contempo le bollette energetiche del 35-50%. Il suo funzionamento silenzioso lo rende ideale anche per impianti situati all'interno o in prossimità di zone residenziali.
3.2 Acque reflue industriali ad alta resistenza
Nel trattamento delle acque reflue dei settori alimentare e delle bevande, farmaceutico e dei birrifici, un carico organico elevato richiede livelli costanti di ossigeno disciolto. L'aerazione sotto vuoto mantiene il DO stabile anche in condizioni di carico di picco, prevenendo disturbi del processo e l'accumulo di fanghi.
3.3 Digestione aerobica dei fanghi
L'aerazione sotto vuoto fornisce una distribuzione uniforme dell'ossigeno nei serbatoi di digestione dei fanghi, migliorando la riduzione dei solidi volatili del 15-20% rispetto all'aerazione a bolle grossolane, riducendo al contempo i problemi di formazione di schiuma nel digestore.
3.4 Progetti di ammodernamento di impianti esistenti
Il design modulare e leggero dei sistemi di aerazione sotto vuoto consente l'installazione senza svuotare i serbatoi di aerazione, riducendo al minimo i tempi di inattività del processo. Ciò lo rende una soluzione economicamente vantaggiosa per l'ammodernamento degli impianti per soddisfare i nuovi standard di scarico o per ridurre il consumo energetico.
3.5 Impianti di trattamento decentralizzati e a pacchetto
Per strutture su piccola scala come comunità residenziali, resort e parchi industriali, le unità di aerazione a vuoto compatte offrono un funzionamento silenzioso e a bassa manutenzione senza la necessità di locali ventilatori in loco.
4. Vantaggi dell'aerazione sotto vuoto rispetto alle tecnologie di aerazione tradizionali
Oltre a una maggiore efficienza di trasferimento dell'ossigeno, l'aerazione sotto vuoto offre vantaggi operativi ed economici misurabili durante l'intero ciclo di vita dell'apparecchiatura:
Consumo energetico inferiore del 30-50% : un OTE più elevato significa che è necessario un volume d'aria inferiore per raggiungere gli obiettivi DO, riducendo direttamente il consumo di energia.
Funzionamento praticamente senza intasamenti : il design a pressione negativa previene incrostazioni e incrostazioni, estendendo gli intervalli di manutenzione da 1-2 anni a 3-5 anni.
Basso rumore e vibrazioni : le pompe per vuoto possono essere alloggiate in locali tecnici chiusi, con livelli di rumore tipici inferiori a 75 dB a 1 metro di distanza.
Controllo flessibile del carico : abbinato al VFD e ai sensori DO online, il sistema regola la velocità della pompa per vuoto in tempo reale per adattarsi al carico influente, evitando sprechi di energia.
Installazione e retrofit semplici : non sono necessarie fondazioni pesanti per la ventola; gli elementi di aerazione possono essere abbassati nei serbatoi esistenti senza drenaggio completo.
Maggiore durata : nessuna parte mobile sott'acqua e le pompe per vuoto funzionano con uno stress meccanico inferiore rispetto ai soffiatori volumetriche.
5. 7 consigli pratici per massimizzare le prestazioni di aerazione con vuoto
Basandosi sull'esperienza di installazione sul campo in oltre 80 paesi, queste pratiche operative aiuteranno a mantenere la massima efficienza e a prolungare la durata delle apparecchiature:
Adattare il livello di vuoto alla profondità del serbatoio : mantenere da -0,03 a -0,06 MPa per serbatoi profondi 4-6 m; aumentare da -0,06 a -0,08 MPa per profondità superiori a 8 m.
Installare il VFD con controllo feedback DO : regolare la velocità della pompa in base alle letture DO del serbatoio in tempo reale per evitare un'eccessiva aerazione; questo in genere aggiunge un ulteriore risparmio energetico del 10-15%.
Unità di aerazione spaziale uniformemente : mantenere una distanza di 0,8-1,2 m tra gli elementi per garantire una distribuzione uniforme dell'ossigeno ed eliminare le zone morte del processo.
Operare entro l'intervallo MLSS ottimale : per i fanghi attivi, mantenere l'MLSS tra 2.000 e 4.000 mg/l per massimizzare l'efficienza di assorbimento dell'ossigeno.
Ispezionare trimestralmente le tubazioni per rilevare eventuali perdite : anche una perdita d'aria dell'1% nel collettore del vuoto può ridurre l'efficienza complessiva del sistema dell'8-10%.
Montare gli schermi di ingresso sugli elementi di aerazione : evitare che particelle di fango e detriti vengano aspirati nella linea del vuoto e danneggino i componenti della pompa.
Seguire la manutenzione programmata della pompa : ispezionare le palette e le guarnizioni ogni anno; con la dovuta cura, le pompe per vuoto industriali hanno una durata di oltre 10 anni.
6. Domande frequenti comuni sull'aerazione con vuoto
D: Quanta energia può risparmiare l'aerazione con vuoto rispetto all'aerazione con soffiante convenzionale?
R: Per i tipici impianti a fanghi attivi, il risparmio energetico varia dal 35% al 50%. Per gli impianti con serbatoi profondi o le strutture che vengono aggiornate a standard più severi sugli effluenti, il risparmio può superare il 55%.
D: L'aerazione sotto vuoto si intaserà come i tradizionali diffusori a bolle fini?
R: No. Poiché il sistema funziona a pressione negativa, non vi è alcuna forza che spinge i fanghi o i minerali nei pori di aerazione. Ciò elimina intasamenti e incrostazioni, riducendo la frequenza di manutenzione del 60-70%.
D: È possibile adattare l'aerazione sotto vuoto ai serbatoi di aerazione esistenti?
R: Sì. Gli elementi di aerazione modulari e leggeri possono essere abbassati in serbatoi pieni senza svuotare il sistema. La maggior parte dei retrofit può essere completata senza interrompere il funzionamento dell’impianto.
D: Per quali dimensioni di impianto è adatta l'aerazione sottovuoto?
R: I sistemi sono completamente scalabili, da piccoli impianti da 50 m³/d a grandi impianti municipali da 50.000 m³/d. È possibile utilizzare più pompe per vuoto in parallelo per soddisfare requisiti di capacità maggiori.
