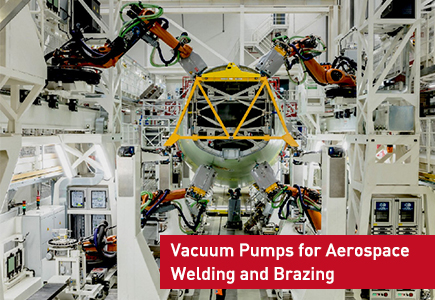

Soluzioni di pompaggio a vuoto di precisione per processi di giunzione aerospaziale
La saldatura e la brasatura sotto vuoto sono tecnologie di giunzione essenziali nella produzione aerospaziale. Producono giunti ad alta resistenza, puliti e privi di ossidazione per componenti strutturali critici come pale di turbine, scambiatori di calore, collettori del sistema di alimentazione e gruppi in lega leggera. Nella brasatura sotto vuoto, l'ambiente di processo deve essere altamente controllato per ottenere resistenza metallurgica, porosità minima e giunti uniformi, soprattutto quando si uniscono leghe ad alta temperatura e geometrie complesse.
Per ottenere questi risultati, il sistema di pompaggio del vuoto deve fornire livelli di vuoto costanti e privi di contaminazioni durante tutto il ciclo termico, dall'evacuazione della camera e dal degassamento fino al mantenimento e al raffreddamento ad alta temperatura. Questo articolo spiega il ruolo delle pompe per vuoto nelle applicazioni di saldatura e brasatura aerospaziale, le specifiche tecnologie del vuoto utilizzate e come progettare sistemi di pompaggio affidabili per giunzioni di alta qualità.
1. Saldatura e brasatura aerospaziale nella pratica
1.1 Panoramica sulla brasatura sotto vuoto
La brasatura sotto vuoto comporta il riscaldamento dei componenti in un ambiente sotto vuoto controllato in modo che il metallo d'apporto scorra per azione capillare senza flusso, formando giunti ad alta integrità.
Livelli di vuoto tipici: da 10⁻³ a 10⁻⁵ mbar per brasatura di tipo aerospaziale per prevenire l'ossidazione e garantire una buona bagnatura del metallo d'apporto.
Intervalli di temperatura: spesso 1000–1700 °C a seconda delle leghe e dei materiali di apporto.
La brasatura sotto vuoto offre vantaggi quali:
Eliminazione del fondente e dei residui associati
Riscaldamento uniforme e geometria del giunto coerente
Distorsione ridotta ed elevata resistenza strutturale
Queste caratteristiche sono particolarmente critiche per i componenti aerospaziali dove l'affidabilità e le prestazioni in termini di peso sono fondamentali.
2. Ruolo delle pompe per vuoto nei forni di saldatura e brasatura
Nei forni per saldatura e brasatura sotto vuoto, le pompe per vuoto sono responsabili di:
● Evacuazione della Camera
La rimozione dell'aria e dell'umidità prima del riscaldamento previene l'ossidazione e la contaminazione delle superfici articolari.
● Controllo del degassamento
Il riscaldamento dei metalli e degli impianti rilascia gas durante l'aumento della temperatura; i sistemi per vuoto devono gestire carichi di gas variabili senza degradare i livelli di vuoto.
● Vuoto di processo stabile
Durante il mantenimento della temperatura elevata, il vuoto deve rimanere stabile per garantire un legame metallurgico coerente.
● Ambiente pulito
I sistemi senza olio o adeguatamente filtrati impediscono il ritorno degli idrocarburi , proteggendo la qualità del giunto.
3. Tecnologie delle pompe da vuoto per la saldatura e la brasatura aerospaziale
I sistemi di pompaggio per vuoto per brasatura aerospaziale comprendono in genere più tecnologie di pompa selezionate per le loro prestazioni in diversi intervalli di pressione e fasi di processo:
3.1 Pompe per vuoto rotative a palette (fase di sgrossatura)
Le pompe rotative a palette lubrificate a olio sono comunemente utilizzate come fonte di vuoto primaria per portare la camera dalla pressione atmosferica all'intervallo di vuoto approssimativo (≈10⁻²–10⁻³ mbar).
Attributi chiave
Pompaggio affidabile e collaudato all'inizio del processo
Prestazioni di spostamento costanti
Ottimo per l'evacuazione iniziale e la rimozione dell'umidità
Note di ingegneria
Queste pompe stabiliscono il vuoto di base che prepara l'ambiente del forno per un pompaggio più profondo durante la brasatura.
3.2 Pompe per vuoto Roots (Booster).
Per accelerare la riduzione della pressione e migliorare la produttività tra il vuoto approssimativo e il funzionamento con vuoto più elevato, le pompe per vuoto Roots (chiamate anche pompe booster) sono spesso integrate nel sistema.
Ruolo nei sistemi di brasatura
Aumentare la velocità di pompaggio effettiva
Ridurre il tempo di inattività della pompa
Migliorare l'evacuazione delle camere più grandi
Le pompe Roots funzionano in tandem con una pompa di supporto (come una pala rotativa) per fornire un flusso elevato a pressioni intermedie prima di raggiungere l'intervallo di vuoto di brasatura finale.
3.3 Pompe per vuoto a secco per un funzionamento pulito
Le pompe per vuoto a secco, come le pompe a vite a secco e le pompe a camme a secco, sono sempre più specifiche nelle applicazioni di brasatura aerospaziale per il loro funzionamento senza olio e il design a contaminazione controllata.
Vantaggi
Nessun rischio di contaminazione dell'olio
Eccellente tolleranza ai carichi di gas di processo
Manutenzione ridotta rispetto alle alternative con tenuta a olio
Le pompe a secco sono particolarmente vantaggiose laddove la pulizia e la ripetibilità del processo sono priorità, come nella brasatura dei componenti dei motori a turbina e negli assemblaggi per l'hardware dei satelliti.
3.4 Tecnologie dell'alto vuoto (opzionale per sistemi avanzati)
Per i processi di brasatura che richiedono gas residuo molto basso e condizioni ultra-pulite, è possibile incorporare tecnologie di pompe ad alto vuoto:
Questi vengono generalmente utilizzati in tandem con pompe meccaniche, garantendo pressioni ultra-basse e ambienti puliti durante i delicati processi di brasatura.
4. Progettare un sistema di pompaggio a vuoto per brasatura
Una tipica configurazione di pompaggio a vuoto per forni di brasatura aerospaziale comprende:
Fase 1 – Pompa per sgrossatura: la pompa rotativa a palette evacua rapidamente l'aria dalla camera.
Fase 2 – Pompa booster: la pompa Roots aumenta la velocità di pompaggio e passa al vuoto più profondo.
Fase 3 – Fonte di vuoto pulito: la pompa per vuoto a secco (ad esempio, una vite a secco) fornisce un vuoto sostenuto con una contaminazione minima.
Stadio ad alto vuoto opzionale: pompe turbomolecolari o criogeniche per requisiti specializzati.
Considerazioni sulla progettazione del sistema
Dimensionamento della pompa in base al volume del forno e al carico di gas
Gestione del gas condensabile (ad esempio condensatori o trappole)
Sequenza di controllo e automazione delle valvole
Tenuta e stabilità della pressione
Una combinazione ingegnerizzata garantisce un pompaggio efficiente, condizioni di brasatura stabili e un'elevata qualità di output per i requisiti aerospaziali.
5. Vantaggi della scelta corretta della pompa per vuoto
Un sistema di pompe per vuoto per brasatura ben progettato offre:
Tempi di ciclo ridotti grazie a uno svuotamento più rapido e a un vuoto di processo stabile
Migliore qualità dei giunti riducendo al minimo l'ossidazione e la contaminazione
Ripetibilità migliorata per la produzione in lotti
Costi di manutenzione ridotti grazie a sistemi oil-free o ottimizzati con tenuta a olio
Scalabilità per camere di diverse dimensioni e linee di produzione aerospaziali
6. Soluzioni Wordfik con pompe per vuoto per saldatura e brasatura aerospaziale
Wordfik offre soluzioni di pompe per vuoto su misura progettate per applicazioni di brasatura aerospaziale, tra cui:
Pompe per vuoto rotative a palette per l'evacuazione iniziale
Sistemi di potenziamento del root per una produttività più rapida
Pompe per vuoto a secco senza olio per ambienti a contaminazione controllata
Pacchetti di pompe per vuoto integrati con controllo e automazione
Ciascun sistema è dimensionato in base alla camera del forno specifica, al profilo della temperatura di brasatura e alla pressione di brasatura desiderata per garantire un legame metallurgico coerente e l'affidabilità del processo.
