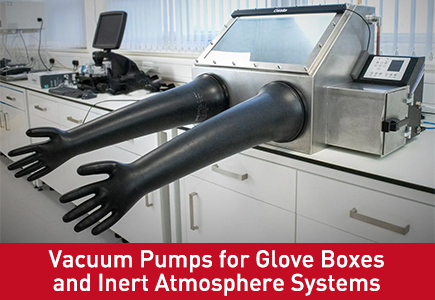

Pompe per vuoto per vani a guanti e sistemi ad atmosfera inerte
Le scatole per guanti e i sistemi ad atmosfera inerte sono ampiamente utilizzati nella ricerca sulle batterie, sui materiali avanzati, sulla sintesi chimica e nei laboratori di semiconduttori. Le pompe per vuoto in questi sistemi sono principalmente responsabili dell'evacuazione iniziale, dello scambio di atmosfera e del controllo della pressione, piuttosto che del raggiungimento del vuoto di processo profondo.
Questo articolo si concentra sui tipi pratici di pompe per vuoto effettivamente utilizzate nei sistemi a guanti, spiegando dove viene applicata ciascuna tecnologia e perché.
1. Tipiche attività di aspirazione nei sistemi Glove Box
Le pompe per vuoto nei sistemi a guanti sono generalmente utilizzate per:
Evacuazione iniziale della camera
Rimozione dell'aria ambiente prima del riempimento con gas inerte
Rapida riduzione dei livelli di ossigeno e umidità
Purificazione del gas e scambio atmosferico
Cicli ripetuti di evacuazione e riempimento
Raggiungimento di ambienti a basso contenuto di ossigeno e umidità in ppm
Regolazione della pressione
Mantenimento di una leggera pressione negativa o positiva
Prevenire l'ingresso di aria durante il funzionamento
Queste attività richiedono un vuoto stabile da approssimativo a medio, con cicli frequenti piuttosto che una profondità di vuoto estrema.
2. Pompe per vuoto rotative a palette lubrificate a olio a due stadi
Le pompe per vuoto rotative a palette a due stadi lubrificate a olio sono ampiamente utilizzate nei sistemi a guanti che richiedono un'evacuazione più rapida e una pressione finale inferiore.
Applicazioni tipiche
Scatole per guanti da laboratorio di ricerca
Preparazione del materiale della batteria
Sintesi chimica in atmosfera inerte
Perché vengono utilizzate le pompe a due stadi
Pressione finale inferiore rispetto alle pompe monostadio
Pump-down più rapido durante i cicli di spurgo
Tecnologia stabile e collaudata
Considerazioni sul sistema
I filtri per la nebbia d'olio sono obbligatori
Valvole di ritegno adeguate per impedire il riflusso
Non ideale per ambienti ultra puliti o sensibili all'ossigeno
Queste pompe vengono spesso selezionate laddove viene data priorità alle prestazioni rispetto alla pulizia assoluta.
3. Pompe per vuoto Scroll senza olio per sistemi ad atmosfera inerte pulita
Le pompe per vuoto scroll senza olio sono sempre più adottate nelle applicazioni in vani portaoggetti che richiedono un vuoto pulito e privo di contaminazioni.
Applicazioni tipiche
Laboratori di ricerca sulle batterie
Movimentazione di materiali sensibili all'aria e all'umidità
Ricerca avanzata di chimica e materiali
Vantaggi nei sistemi Glove Box
Camera di compressione completamente priva di olio
Nessun rischio di contaminazione da vapori d'olio
Funzionamento silenzioso con vibrazioni ridotte
Eccellente stabilità durante i cicli di spurgo
Le pompe per vuoto Scroll sono particolarmente adatte per i vani a guanti che richiedono un'elevata purezza del gas e un funzionamento stabile a lungo termine.
4. Pompe per vuoto a vite a secco per installazioni multi-glove box
Le pompe per vuoto a vite a secco vengono utilizzate in sistemi a guanti su larga scala o centralizzati.
Applicazioni tipiche
Linee pilota della batteria
Laboratori con guantiera multistazione
Strutture di ricerca e sviluppo di materiali semiconduttori
Vantaggi principali
Processo di vuoto completamente privo di olio
Elevata tolleranza ai vapori reattivi e di solventi
Adatto per il funzionamento continuo
Ideale per l'alimentazione centralizzata del vuoto
Le pompe a vite a secco vengono generalmente selezionate quando più vani portaoggetti condividono un sistema di vuoto.
5. Sistemi di aspirazione centralizzati per strutture Glove Box
Nei laboratori che utilizzano più camere a guanti, vengono comunemente implementati sistemi di vuoto centralizzati.
Configurazione tipica
Una o più pompe per vuoto oil-free
Distribuzione a collettori sottovuoto
Valvole di controllo individuali per vano portaoggetti
Design della pompa ridondante per operazioni critiche
Vantaggi
Prestazioni di vuoto costanti in tutte le stazioni
Riduzione del rumore e del calore all'interno dei laboratori
Manutenzione e monitoraggio semplificati
In questi sistemi vengono comunemente utilizzate pompe scroll senza olio o pompe a vite a secco.
6. Soluzioni di pompe per vuoto Wordfik per vani portaoggetti
Wordfik fornisce soluzioni di pompe per vuoto progettate specificatamente per sistemi a guanti e ad atmosfera inerte.
Tecnologie del vuoto disponibili
Pompe per vuoto rotative a palette bistadio lubrificate ad olio
Pompe per vuoto scroll senza olio
Pompe per vuoto a vite a secco per impianti centralizzati
Supporto tecnico
Dimensionamento della pompa in base al volume del vano portaoggetti e alla frequenza di spurgo
Integrazione con i sistemi di controllo e sicurezza del vano portaoggetti
Soluzioni di sostituzione e aggiornamento di installazioni esistenti
7. Riepilogo
Le pompe per vuoto utilizzate nei sistemi a guanti devono garantire un'evacuazione stabile, un funzionamento pulito e un controllo affidabile della pressione. Le pompe lubrificate a olio a due stadi rimangono comuni, mentre le tecnologie scroll senza olio e con viti a secco sono sempre più preferite per i sistemi puliti e centralizzati.
La corretta selezione della pompa garantisce una qualità costante dell'atmosfera inerte e stabilità operativa a lungo termine.
