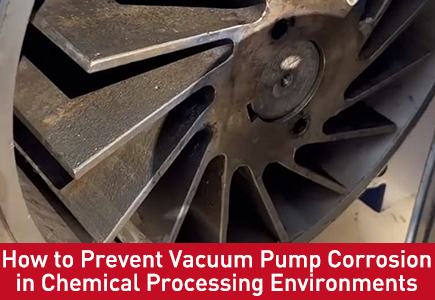

Come prevenire la corrosione delle pompe per vuoto negli ambienti di lavorazione chimica
Negli impianti di lavorazione chimica, le pompe per vuoto vengono spesso trattate come un ripensamento, specificate per il livello di vuoto e la portata, quindi dimenticate finché non si guastano. Per gli impianti che trattano solventi corrosivi, gas acidi o vapori alcalini, questo approccio porta quasi sempre al guasto prematuro della pompa. Abbiamo riscontrato dozzine di casi in cui una pompa nuova di zecca installata secondo le specifiche iniziali sviluppa perdite di tenuta e corrosione per vaiolatura entro 6-12 mesi, costringendo a arresti non pianificati che costano molto di più della pompa stessa.
La corrosione nei sistemi a vuoto avviene raramente da un giorno all'altro. Inizia con minuscoli punti invisibili di condensa all'interno della camera della pompa, si fa strada attraverso guarnizioni e guarnizioni e infine erode rotori, alloggiamenti e supporti dei cuscinetti. La maggior parte dei team di manutenzione risponde sostituendo le guarnizioni più frequentemente, ma questo risolve solo il sintomo. La protezione dalla corrosione a lungo termine richiede una combinazione di modifica del processo a monte, corretta selezione della tecnologia della pompa, aggiornamenti dei materiali e pratiche di manutenzione mirate.
Questa guida spiega perché le pompe per vuoto chimiche si corrodono più velocemente delle unità industriali generali, i meccanismi di corrosione più comuni in atto e un quadro di prevenzione a più livelli, dalle soluzioni operative a basso costo agli aggiornamenti del sistema di capitale. È stato scritto per i responsabili della manutenzione degli impianti, gli ingegneri di processo e i team di approvvigionamento che si occupano di guasti ripetuti alle pompe in ambienti chimici corrosivi.
Perché le pompe per vuoto sono particolarmente vulnerabili alla corrosione chimica
Una pompa per vuoto non si limita a spostare l'aria. Comprime i gas di processo, li raffredda e li riscalda in cicli e inevitabilmente entra in contatto con tutti i vapori, nebbie e tracce di contaminanti estratti dal processo. Tre caratteristiche del funzionamento a vuoto rendono la corrosione molto più aggressiva rispetto alle tubazioni standard o alle apparecchiature dei serbatoi.
1. Condensazione del vapore durante espansione e compressione
Questo è il fattore più trascurato della corrosione delle pompe per vuoto. Quando il vapore corrosivo entra nell'aspirazione della pompa, si espande e si raffredda mentre si muove attraverso il meccanismo di pompaggio. Anche se il gas appare secco in ingresso, le variazioni di temperatura e pressione all'interno della pompa possono spingerlo al di sotto del punto di rugiada, provocando la formazione di condensa liquida corrosiva direttamente sulle superfici del rotore e dell'alloggiamento. A differenza di una tubazione in cui il gas scorre direttamente, una pompa a vuoto comprime ed espande ripetutamente il gas, creando cicli ripetuti di condensazione-evaporazione che accelerano l'attacco.
2. Usura meccanica costante + sinergia di corrosione
La maggior parte dei tipi di pompe hanno parti mobili quasi a contatto: palette che scorrono contro gli alloggiamenti, rotori a artigli che passano a pochi millimetri l'uno dall'altro, rotori a vite che si ingranano. La corrosione irruvidisce queste superfici, il che a sua volta aumenta l'usura meccanica ed espone il metallo base fresco e non protetto a ulteriore corrosione. Questo ciclo di corrosione-abrasione degrada le pompe molto più velocemente di ciascun meccanismo preso singolarmente. Nelle pompe ad anello liquido, le bolle di cavitazione che collassano sulle superfici metalliche creano microgetti che sfondano gli strati di ossido passivo, consentendo alla corrosione di penetrare in profondità nel materiale di base.
3. Contaminanti intrappolati nelle zone morte
Le pompe per vuoto sono dotate di piccole fessure, cavità di tenuta e porte di scarico dove i residui corrosivi possono depositarsi e concentrarsi. Nel corso del tempo, queste zone stagnanti sviluppano corrosione localizzata che corrode gli alloggiamenti o distrugge le facce della tenuta dal lato posteriore. Poiché queste aree sono nascoste alla vista, spesso i danni sono avanzati prima che gli operatori notino un calo delle prestazioni.
Meccanismi di corrosione comuni nel servizio di vuoto chimico
Non tutta la corrosione ha lo stesso aspetto e identificare il meccanismo è il primo passo verso una soluzione efficace. Questi sono i quattro tipi più frequenti che vediamo negli impianti di vuoto chimico.
1. Corrosione uniforme generale
Causata da un'ampia esposizione a condensati acidi o alcalini, la corrosione generale assottiglia gli alloggiamenti e i rotori delle pompe in modo uniforme nel tempo. È più comune nelle pompe ad anello liquido che gestiscono gas acidi o nei sistemi di recupero di solventi con elevati carichi di condensa. Anche se procede lentamente, alla fine riduce lo spessore della parete fino al punto di cedimento strutturale o perdita. È anche il modo più semplice da prevedere e pianificare attraverso un'adeguata selezione dei materiali.
2. Vaiolatura e corrosione interstiziale
La vaiolatura localizzata è la forma di corrosione più pericolosa perché può penetrare nel corpo della pompa nel giro di pochi mesi lasciando intatta la maggior parte della superficie. Si verifica quando gli strati passivi di ossido sull'acciaio inossidabile vengono degradati da cloruri, solventi alogenuri o vapori acidi. La corrosione interstiziale segue lo stesso principio ma si verifica in spazi ristretti: scanalature delle guarnizioni, superfici delle flange, fori dei bulloni e giochi del rotore. Entrambi sono comuni nelle pompe che gestiscono solventi clorurati, vapori di acido cloridrico e processi a base di salamoia.
3. Fessurazione da corrosione da sforzo
Sottoposti a sollecitazioni di trazione combinate e ad un ambiente corrosivo, i componenti metallici possono sviluppare crepe microscopiche che si propagano rapidamente. Questo è un rischio particolare per le pompe in acciaio inossidabile che funzionano in condizioni di cicli termici ed esposizione al cloruro. Spesso si formano crepe sugli ugelli della pompa, sui piedini di montaggio o sui giunti saldati e possono portare a guasti improvvisi e catastrofici con poco preavviso.
4. Attacco alla degradazione di solventi e polimeri
I solventi organici possono degradare le guarnizioni in elastomero, le guarnizioni e persino alcuni rivestimenti compositi. Le guarnizioni rigonfie, ammorbidite o incrinate consentono la fuoriuscita del gas di processo, esponendo i cuscinetti e altri componenti non bagnati alla corrosione. Nei casi più gravi, i residui di polimero o resina disciolti si induriscono all'interno della pompa, bloccando i rotori e provocando il grippaggio completo.
Strategia di prevenzione della corrosione su più livelli
Una protezione efficace dalla corrosione non sempre richiede l'acquisto di una costosa pompa in leghe esotiche. Raccomandiamo un approccio a più livelli: iniziare con soluzioni a monte a basso costo, ottimizzare le operazioni, quindi aggiornare i materiali della pompa solo quando le misure di livello inferiore sono insufficienti.
Livello 1: protezione del processo a monte (costo più basso, ROI più alto)
La maggior parte dei danni dovuti alla corrosione può essere prevenuta prima ancora che il vapore raggiunga la pompa. Queste misure in genere costano il 10-20% della sostituzione di una pompa e prolungano la durata utile di 2-3 volte.
Installare un precondensatore : raffreddare il gas in ingresso per condensare il vapore corrosivo in massa prima che entri nella pompa. Un semplice condensatore a fascio tubiero o a serpentina rimuove il 70–90% del carico corrosivo e la condensa raccolta può essere scaricata e trattata separatamente. Questo è l'aggiornamento più efficace per la maggior parte dei sistemi di recupero di solventi e di processi acidi.
Aggiungere un separatore gas-liquido ad alta efficienza : installare un separatore con tampone antiappannante dopo il condensatore per catturare le goccioline di liquido trascinate e la nebbia acida. Per nebbie fini, aggiungere un elemento filtrante coalescente.
Utilizzare il riscaldamento del gas in ingresso : per processi soggetti a condensa, surriscaldare leggermente il gas in ingresso per mantenere i componenti corrosivi in fase vapore mentre passano attraverso la pompa. Ciò è particolarmente efficace per le pompe a vite a secco e a camme.
Installare uno scrubber o uno stadio di neutralizzazione : per flussi di gas altamente acidi o alcalini, aggiungere uno scrubber a umido a monte per neutralizzare i componenti corrosivi prima che raggiungano la pompa a vuoto.
Livello 2: corretta tecnologia della pompa e selezione dei materiali
L'abbinamento del tipo e della struttura della pompa alla chimica del processo elimina la maggior parte del rischio di corrosione intrinseco.
Evitare le pompe a palette lubrificate a olio per servizi corrosivi pesanti : i vapori di processo si dissolvono nell'olio della pompa e creano un ambiente continuamente corrosivo all'interno della camera. A meno che non siano protette da un pretrattamento approfondito, le pompe con tenuta a olio hanno una durata di servizio molto breve in servizio chimico aggressivo.
Preferire le tecnologie delle pompe a secco per una corrosione moderata : le pompe a camme a secco e a vite a secco non hanno fluido sigillante nel percorso del gas e molti modelli offrono un controllo della temperatura con camicia per mantenere i componenti al di sopra del punto di rugiada. Gestiscono la corrosione in fase vapore molto meglio dei modelli con tenuta a olio.
Selezionare i materiali di base appropriati :
Ghisa: adatta solo per processi neutri e non corrosivi
Ghisa con rivestimento epossidico: adatta per il servizio con solventi organici delicati
Acciaio inossidabile 304: servizio chimico generale, acidi organici deboli
Acciaio inossidabile 316L: ambienti contenenti cloruri, acidi forti, servizio farmaceutico
Acciaio inossidabile Hastelloy/duplex: corrosione grave, elevato contenuto di cloruro e applicazioni ad alta temperatura
Migliora i materiali di tenuta e guarnizione : le guarnizioni in nitrile standard si guastano rapidamente nella maggior parte degli ambienti chimici. Upgrade a FKM (Viton) per servizi chimici generali, FFKM per solventi e acidi aggressivi e PTFE per servizi ad alta temperatura e altamente corrosivi.
Livello 3: migliori pratiche operative e di manutenzione
Anche il sistema meglio protetto si corroderà prematuramente senza un'adeguata disciplina operativa.
Utilizzare regolarmente il gas ballast : il gas ballast introduce una piccola quantità di aria secca nel ciclo di compressione per ridurre la condensa all'interno della pompa. Eseguirlo per 15-30 minuti alla fine di ogni lotto per eliminare i vapori condensabili residui.
Scaricare i separatori e i pozzetti della pompa nei tempi previsti : il liquido corrosivo accumulato nel corpo della pompa attaccherà i componenti anche quando la pompa è spenta. Installare valvole di scarico automatiche per linee a funzionamento continuo.
Eseguire cicli di spurgo periodici : dopo aver trattato lotti corrosivi, far funzionare la pompa con aria pulita o azoto per diversi minuti per eliminare i vapori residui dalla camera e dalla linea di scarico.
Ispezionare e sostituire le guarnizioni in modo proattivo : non aspettare che si verifichino perdite. Sostituisci guarnizioni e guarnizioni secondo un programma fisso in base alla gravità del processo. La sostituzione delle guarnizioni costa una frazione della ricostruzione completa della pompa.
Livello 4: Aggiornamenti del sistema per attività corrosive severe
Per i processi con un potenziale di corrosione molto elevato, questi aggiornamenti di capitale garantiscono la durata di servizio più lunga e il costo totale di proprietà più basso.
Sistemi di fluido di tenuta a circuito chiuso per pompe ad anello liquido : invece dell'acqua a flusso unico, utilizzare un sistema di fluido di tenuta a circuito chiuso con inibitore di corrosione e filtrazione continua. Ciò riduce il consumo di acqua dolce e mantiene il carico corrosivo concentrato in un circuito controllato.
Pompe a secco incamiciate e riscaldate : le pompe a vite o a artigli a secco con camicie riscaldate mantengono le parti interne della pompa al di sopra del punto di rugiada, prevenendo completamente la formazione di condensa corrosiva.
Sistemi di aspirazione centralizzati : posizionare le pompe in una sala pompe dedicata con condizionamento centralizzato dell'aspirazione e trattamento degli scarichi. Ciò semplifica la manutenzione, isola le apparecchiature corrosive dalle aree di produzione e consente unità di backup ridondanti.
Migliori pratiche di protezione dalla corrosione per tipo di pompa
Diverse tecnologie di pompa presentano diversi punti deboli legati alla corrosione. Le strategie di protezione dovrebbero essere adattate di conseguenza.
Pompe a vuoto ad anello liquido
Rischio di corrosione primaria: il fluido di tenuta entra direttamente in contatto sia con il gas di processo che con le parti interne della pompa
Principali misure di protezione: utilizzare fluido di tenuta a circuito chiuso con inibitori di corrosione; aggiornare le parti a contatto con il fluido all'acciaio inossidabile 316L per il servizio acido; installare il monitoraggio del pH sul circuito del fluido di tenuta; soffiare e rinfrescare regolarmente il liquido di tenuta
Pompe per vuoto a artiglio secco
Rischio primario di corrosione: condensa nella camera pompante; attacco alla tenuta e al cuscinetto dovuto alla migrazione del vapore
Principali misure di protezione: mantenere la temperatura della giacca al di sopra del punto di rugiada; installare il prefiltro in ingresso e l'eliminatore di nebbia; utilizzare guarnizioni a labbro in PTFE per servizi chimici; ispezionare annualmente i rotori a camme per individuare eventuali vaiolature
Pompe per vuoto a vite a secco
Rischio primario di corrosione: condensa localizzata nella fase di compressione; vaiolatura sui profili delle viti
Principali misure di protezione: utilizzare rotori a temperatura controllata per servizi con vapori corrosivi; aggiornamento a set di viti in acciaio inossidabile o rivestito; installare condensatore e separatore a monte; evitare il funzionamento a pressioni in cui è più probabile la formazione di condensa
Pompe rotative a palette lubrificate ad olio
Rischio di corrosione primaria: contaminazione da olio e accumulo di acido; degrado della tenuta
Principali misure di protezione: installare un'ampia protezione in ingresso; abbreviare gli intervalli di cambio olio; utilizzare olio per pompe per vuoto con inibitore della corrosione; monitorare regolarmente l'acidità dell'olio; considerare questo tipo di pompa solo per servizi corrosivi leggeri e occasionali
Segnali premonitori di corrosione della pompa per vuoto
Intervenire tempestivamente sulla corrosione riduce drasticamente i costi di riparazione ed evita guasti imprevisti. Presta attenzione a questi cinque indicatori durante i controlli di routine:
Perdita graduale del vuoto finale : un calo lento e costante delle prestazioni del vuoto nel corso di settimane o mesi spesso segnala un aumento dei giochi interni dovuto all'usura da corrosione.
Aumento della frequenza delle perdite dalle guarnizioni : se le guarnizioni iniziano a perdere ogni poche settimane invece che ogni pochi mesi, la causa più probabile è un attacco corrosivo sulle superfici delle guarnizioni.
Fluido di tenuta o olio scolorito : Il fluido di tenuta o olio di tenuta color ruggine, torbido o con odore acido conferma la corrosione attiva all'interno della pompa.
Rumore metallico insolito : un rumore di funzionamento ruvido e irregolare indica superfici corrose del rotore che fanno contatto metallo con metallo.
Vaiolature o macchie visibili sulla flangia di ingresso : la corrosione visibile all'ingresso indica quasi sempre un danno più avanzato all'interno.
Se osservi due o più di questi segnali, pianifica immediatamente un'ispezione interna. Il funzionamento prolungato di una pompa corrosa di solito porta a danni catastrofici al rotore o all'alloggiamento che vanno oltre la riparazione economica.
Soluzioni per vuoto resistenti alla corrosione Wordfik per impianti chimici
Per gli impianti di chimica fine, petrolchimica, farmaceutica e agrochimica di tutto il mondo, Wordfik fornisce pompe per vuoto resistenti alla corrosione di livello industriale e pacchetti di sistemi completamente progettati progettati per una lunga durata in ambienti di processo aggressivi.
I nostri punti di forza per il servizio chimico corrosivo
Portafoglio tecnologico completo con opzioni di materiali : dalle robuste pompe ad anello liquido della serie 2BV disponibili in ghisa, acciaio inossidabile 304 e 316L, alle pompe a camme a secco della serie ZSV con rivestimenti in PTFE e guarnizioni FKM opzionali, alle pompe a vite a secco premium della serie GLG con controllo della temperatura incamiciato e struttura in acciaio inossidabile duplex. Offriamo oltre 150 modelli di pompe con materiali a contatto con il fluido configurabili per adattarsi esattamente alla chimica del vostro processo.
Pacchetti progettati per la protezione dell'ingresso : tutti i nostri sistemi per attività chimiche sono forniti con precondensatori, separatori gas-liquido, filtri a coalescenza e stadi di lavaggio opzionali dimensionati appositamente per il carico di vapore e il profilo di corrosione. Non forniamo pompe nude per servizi corrosivi senza un'adeguata protezione.
ATEX e conformità globale : le nostre gamme di pompe resistenti alla corrosione sono dotate di certificazioni CE, ISO, ROHS ed EAC, con varianti antideflagranti conformi ATEX per il trattamento chimico in aree pericolose.
Ingegneria di sistema personalizzata : per impianti multiprocesso, progettiamo sistemi di vuoto centralizzati con controllo di zona, unità di backup ridondanti e trattamento centralizzato dei gas di scarico per ottimizzare l'uso di energia e semplificare la manutenzione.
Supporto per l'intero ciclo di vita : ogni sistema viene fornito con una garanzia di 12 mesi e un servizio post-vendita a vita, incluso supporto tecnico online 7 ore su 7, 24 ore su 24, consegna rapida di pezzi di ricambio resistenti alla corrosione e piani di manutenzione preventiva personalizzati su misura per la gravità del processo.
Con oltre 18 anni di esperienza nella produzione di vuoto industriale e installazioni in oltre 80 paesi, aiutiamo gli impianti chimici a ridurre la frequenza di sostituzione delle pompe, a ridurre i costi di manutenzione ed a eliminare i tempi di fermo non pianificati legati alla corrosione.
Conclusione
La corrosione delle pompe per vuoto nei processi chimici non è un costo inevitabile per l'attività commerciale. Sebbene i vapori e i condensati aggressivi attacchino sempre i componenti della pompa, la stragrande maggioranza dei guasti prematuri deriva da una protezione dell'ingresso sottodimensionata, da una selezione errata dei materiali e da pratiche operative non ottimali, tutti fattori risolvibili.
Le strutture che gestiscono meglio la corrosione non acquistano la pompa più economica e la sostituiscono ogni anno. Investono nel condizionamento del vapore a monte, selezionano la tecnologia della pompa e i materiali giusti per il servizio e seguono routine di manutenzione e spurgo coerenti. Su un ciclo di vita di 5-10 anni, questo approccio garantisce costi totali notevolmente inferiori e molte meno interruzioni della produzione.
Se il tuo impianto è alle prese con ripetuti guasti delle pompe per vuoto che sospetti siano legati alla corrosione, inizia con un audit sistematico: identifica il meccanismo di corrosione, rivedi la protezione attuale dell'aspirazione e valuta se il materiale della pompa è effettivamente adatto alla chimica. Nella maggior parte dei casi, un aggiornamento relativamente modesto del pretrattamento o dei materiali di tenuta produrrà miglioramenti immediati e misurabili nella durata della pompa.
