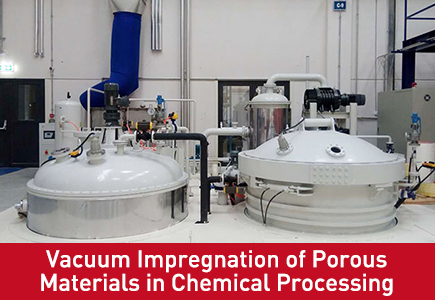

Impregnazione sotto vuoto di materiali porosi nella lavorazione chimica
Nei processi chimici, i materiali porosi sono ovunque: corpi pompa in ghisa, blocchi scambiatori di calore in grafite, elementi filtranti in metallo sinterizzato, supporti per membrane in ceramica e sedi valvole per metallurgia delle polveri. La loro porosità intrinseca, sebbene spesso sia una caratteristica desiderata per la filtrazione o la gestione termica, crea grattacapi persistenti quando sono richieste tenuta ai fluidi e resistenza alla corrosione. Se non sigillati, anche i pori di dimensioni microscopiche possono provocare perdite di fluidi di processo, causare corrosione prematura e portare a guasti imprevisti delle apparecchiature.
I sigillanti a immersione atmosferica e a pennello sono stati a lungo utilizzati come soluzioni a basso costo, ma raramente forniscono risultati affidabili. La tensione superficiale intrappola l'aria all'interno dei pori, impedendo al sigillante di penetrare più di pochi micron di profondità. Nel giro di mesi di servizio, il sottile strato superficiale si consuma e le perdite ritornano.
L'impregnazione sotto vuoto risolve questo problema alla fonte. Creando un vuoto profondo sulla parte prima di introdurre il sigillante, si rimuove l'aria intrappolata anche dai pori interni più piccoli, consentendo alla resina di impregnazione di riempire completamente l'intera struttura vuota. Per le fonderie chimiche, i trasformatori di grafite e i produttori di componenti ceramici, questa tecnologia è diventata un passaggio standard per trasformare i substrati porosi in parti finite resistenti alla pressione e resistenti alla corrosione.
Avendo collaborato con decine di fornitori di componenti chimici per aggiornare le loro linee di impregnazione, abbiamo visto in prima persona come un sistema di vuoto adeguatamente dimensionato influisca direttamente sulla resa del primo passaggio, sul consumo di sigillante e sulle prestazioni delle parti a lungo termine. Questa guida analizza il processo, i parametri chiave, i difetti comuni e i criteri di selezione delle pompe per l'impregnazione sotto vuoto nei processi chimici, scritta per ingegneri di processo e responsabili di produzione che desiderano migliorare la consistenza della tenuta e ridurre il tasso di scarti.
Perché l'impregnazione sottovuoto supera la sigillatura atmosferica per le parti chimiche
Il vantaggio principale dell’impregnazione sotto vuoto risiede nel modo in cui gestisce l’aria intrappolata all’interno delle strutture porose. Sotto la pressione atmosferica, l'aria occupa il 100% del volume vuoto interno. Quando si immerge una parte nella resina, la tensione superficiale impedisce al liquido di spingere l'aria fuori dai pori stretti. Il risultato è una tenuta superficiale poco profonda che si rompe non appena la parte subisce pressione, cicli termici o attacchi chimici.
La lavorazione basata sul vuoto cambia completamente questa dinamica.
Penetrazione completa dei pori : evacuando l'aria fino a 10–50 mbar assoluti prima di immergere la parte, oltre il 99% dell'aria intrappolata viene rimossa dai pori piccoli fino a 1 micron. Quando viene introdotto il sigillante, riempie completamente l'intera profondità del vuoto, non solo l'apertura della superficie.
Qualità dei lotti costante : i risultati dell'immersione atmosferica variano ampiamente in base alla viscosità della resina, alla geometria della parte e alla tecnica dell'operatore. L'impregnazione sotto vuoto offre risultati di riempimento ripetibili tra lotti, riducendo i tassi di fallimento al primo passaggio dal 15-30% fino a meno del 3% nelle linee ben gestite.
Resistenza chimica e alla pressione migliorata : i pori completamente riempiti creano una barriera continua contro i fluidi di processo. Per gli involucri delle pompe chimiche e i corpi delle valvole, ciò si traduce in una durata di servizio 2-3 volte maggiore in condizioni corrosive. Anche la capacità di mantenimento della pressione migliora notevolmente, rendendo le parti impregnate adatte per applicazioni di processo idrauliche e ad alta pressione.
Riduzione degli sprechi di sigillante : la lavorazione sotto vuoto utilizza solo la resina che riempie effettivamente i pori. Il materiale in eccesso può essere drenato e riutilizzato, riducendo il consumo complessivo di sigillante del 40–60% rispetto ai metodi a immersione o a spruzzo.
Per i componenti esposti ad agenti chimici aggressivi, cicli termici e sbalzi di pressione, questo livello di tenuta non rappresenta solo un miglioramento della qualità: spesso fa la differenza tra una parte che supera la qualificazione e viene completamente rottamata.
Come funziona l'impregnazione sotto vuoto: processo passo dopo passo
Sebbene i cicli esatti varino in base al materiale e al tipo di sigillante, la maggior parte delle linee di impregnazione chimica industriale seguono lo stesso flusso di lavoro principale in sei fasi.
1. Pretrattamento della parte
Prima dell'impregnazione, le parti devono essere pulite, asciutte e prive di olio di lavorazione, polvere e contaminanti superficiali. I residui di olio, in particolare, impediranno alla resina di aderire alle pareti dei pori, causando un cedimento prematuro della tenuta. Le parti vengono generalmente lavate, risciacquate e asciugate in forno per garantire che non rimanga umidità all'interno della struttura dei pori. Saltare un adeguato pretrattamento è la causa più comune di rifiuto dell’impregnazione che vediamo sul campo.
2. Caricamento e degasaggio sotto vuoto
Le parti vengono caricate in una camera di impregnazione sigillata e viene creato il vuoto. L'obiettivo di questa fase è rimuovere tutta l'aria dai pori interni.
Vuoto operativo tipico: 5–50 mbar assoluti, a seconda della dimensione dei pori e della densità del pezzo
Tempo di permanenza tipico: 5–30 minuti, con porosità più fine che richiedono cicli di degasaggio più lunghi
Temperatura della camera: spesso controllata per mantenere stabile la viscosità della resina durante il ciclo
Un passo falso comune che incontriamo sul posto è ridurre la fase di degasaggio per risparmiare tempo di ciclo. Anche il 5–10% di aria residua all'interno dei pori è sufficiente per creare vuoti e causare perdite dopo la polimerizzazione.
3. Introduzione al sigillante
Con il vuoto ancora applicato, la resina di impregnazione viene aspirata nella camera finché le parti non sono completamente sommerse. Poiché i pori sono già sotto vuoto profondo, la resina scorre immediatamente nella struttura vuota senza resistenza all'aria.
4. Mantenimento della pressione (facoltativo ma consigliato)
Per materiali densi con pori molto fini, molte linee aggiungono uno stadio di pressione positiva dopo il riempimento sotto vuoto. La pressurizzazione della camera a 3–6 bar(g) spinge la resina più in profondità nei pori ciechi e nei microvuoti, migliorando la velocità di riempimento per le parti in metallo sinterizzato e ceramica ad alta densità. Questo ciclo combinato vuoto-pressione rappresenta lo standard per l'impregnazione di componenti chimici ad alta affidabilità.
5. Drenare e recuperare la resina in eccesso
Dopo il ciclo di attesa, la pressione viene rilasciata e la resina in eccesso viene scaricata nuovamente nel serbatoio di stoccaggio. Poiché il materiale non è contaminato, può essere riutilizzato in cicli successivi, riducendo al minimo gli sprechi. La filatura centrifuga viene spesso utilizzata per parti dalla geometria complessa per rimuovere la resina superficiale prima dell'indurimento, riducendo il lavoro di pulizia post-elaborazione.
6. Indurimento e post-elaborazione
Le parti vengono trasferite in un forno o in una stazione di polimerizzazione UV per polimerizzare la resina impregnata. La temperatura e il tempo di polimerizzazione dipendono dalla chimica della resina: i sistemi epossidici, fenolici e metacrilati hanno tutti profili diversi. Dopo la polimerizzazione, le parti possono essere sottoposte a leggera lavorazione meccanica, lavaggio o finitura superficiale per rimuovere eventuali residui superficiali rimanenti.
Applicazioni chiave nella lavorazione chimica
L'impregnazione sotto vuoto serve un'ampia gamma di componenti dell'industria chimica, ciascuno con i propri problemi di porosità e requisiti prestazionali.
1. Corpi valvola e pompa chimica in ghisa e acciaio inossidabile
Gli involucri delle pompe, i corpi delle valvole e le parti dei collettori pressofusi in sabbia contengono quasi sempre un certo livello di microporosità derivante dal processo di fusione. Sotto la pressione operativa, questi pori perdono fluido di processo e creano punti di inizio corrosione. L'impregnazione sotto vuoto con resina epossidica o fenolica resistente agli agenti chimici sigilla completamente la porosità, consentendo alle parti fuse di soddisfare gli standard di test di pressione che altrimenti richiederebbero costosi componenti ricavati dal pieno.
2. Scambiatori di calore in grafite e componenti elettrochimici
La grafite è ampiamente utilizzata nei processi chimici per la sua eccellente resistenza alla corrosione e conduttività termica, ma la sua porosità intrinseca limita la capacità di pressione e può consentire la contaminazione incrociata dei fluidi di processo. L'impregnazione sotto vuoto con furano o resina fenolica riempie la struttura a pori aperti della grafite preservandone le proprietà termiche. Questa è una pratica standard per gli scambiatori di calore in grafite, i riscaldatori a immersione e i componenti delle celle elettrolitiche utilizzati nei processi corrosivi con acidi e sostanze caustiche.
3. Parti sinterizzate mediante metallurgia delle polveri
I componenti metallici sinterizzati realizzati in acciaio inossidabile, bronzo o carburo hanno una porosità controllata che li rende ideali per filtri, cuscinetti ed elementi di controllo del flusso. Per le parti chimiche strutturali, tuttavia, la stessa porosità provoca perdite e una ridotta resistenza alla corrosione. L'impregnazione sotto vuoto con resine tecniche sigilla la porosità interna mantenendo la tolleranza dimensionale, creando parti che combinano i vantaggi in termini di costi della metallurgia delle polveri con la tenuta alla pressione delle barre lavorate.
4. Membrane ceramiche e supporti per filtri
Le ceramiche porose di allumina e carburo di silicio vengono utilizzate come supporti di membrane ed elementi filtranti nei processi di separazione chimica. L'impregnazione sotto vuoto viene utilizzata per sigillare zone specifiche della ceramica, creare sezioni terminali impermeabili o modificare la chimica della superficie per prestazioni di filtrazione mirate. Il controllo preciso del vuoto è fondamentale in questo caso per evitare un'impregnazione eccessiva che ostruirebbe i pori di filtrazione.
5. Componenti per la gestione dei fluidi in metallo sinterizzato
Le parti sinterizzate in acciaio inossidabile e leghe di nichel utilizzate nei sistemi di fluidi corrosivi si basano sull'impregnazione sotto vuoto per sigillare la porosità interna interconnessa. Ciò consente loro di mantenere la pressione, resistere alla corrosione interna e soddisfare gli standard sanitari per la lavorazione farmaceutica e chimica fine.
Parametri di processo critici per una qualità di impregnazione costante
La resa dell'impregnazione è altamente sensibile al controllo dei parametri di processo. Anche piccole deviazioni possono spingere una linea ben funzionante ad alti tassi di rifiuto.
1. Livello di vuoto massimo
Un vuoto più profondo rimuove più aria e produce un migliore riempimento dei pori, ma i rendimenti diminuiscono.
Porosità grossolana (oltre 100 micron): solitamente sono sufficienti 30–50 mbar
Microporosità fine nei getti: 5–20 mbar per un degasaggio affidabile
Ceramica sinterizzata molto densa: per il degassamento completo potrebbero essere necessari 1–5 mbar
Anche un vuoto eccessivamente profondo può causare problemi, come l'estrazione di componenti volatili dalla resina stessa o la creazione di schiuma indesiderata all'interno del sigillante.
2. Tempo di permanenza nel degasaggio
Il tempo sotto vuoto deve essere sufficientemente lungo da consentire all'aria di diffondersi dai pori più profondi. Le parti a parete sottile potrebbero richiedere solo 5 minuti; i blocchi di grafite spessi e densi possono richiedere 30 minuti o più. Il modo migliore per ottimizzare il tempo di ciclo è eseguire parti di prova con tempi di permanenza incrementali e testare i tassi di perdita.
3. Viscosità e temperatura della resina
La resina a viscosità inferiore penetra più facilmente nei pori fini. La maggior parte dei sistemi di impregnazione riscalda la resina a 30–50°C per ridurre la viscosità e migliorare il flusso. La temperatura deve essere mantenuta costante tra i lotti: un'oscillazione di 10°C può modificare la viscosità del 30–50% e alterare le caratteristiche di riempimento.
4. Livello di pressione e tempo di attesa
Per i cicli a pressione assistita, 3–6 bar(g) sono standard per la maggior parte dei componenti chimici. Pressioni più elevate migliorano il riempimento ma aumentano i costi delle apparecchiature e il tempo di ciclo. Come per il livello di vuoto, la pressione ottimale dipende dalla dimensione dei pori e dalla densità della parte.
5. Profilo di cura
Una polimerizzazione errata, ovvero troppo rapida o troppo fredda, lascia la resina con una resistenza chimica e una resistenza meccanica ridotte. I cicli di polimerizzazione devono seguire esattamente le specifiche del produttore della resina e l'uniformità della temperatura del forno deve essere verificata regolarmente.
Difetti comuni di impregnazione e soluzioni alle cause principali
Anche le linee consolidate possono sviluppare problemi di qualità quando i materiali cambiano o le attrezzature si spostano. Di seguito sono riportati i quattro difetti più frequenti riscontrati nell'impregnazione dei componenti chimici, insieme alle cause tipiche e alle soluzioni comprovate.
1. Riempimento incompleto dei pori/perdita persistente
Cause principali : livello di vuoto insufficiente; tempo di degasaggio troppo breve; viscosità della resina troppo elevata a causa della bassa temperatura o dell'invecchiamento; contaminazione delle parti che impedisce la bagnatura della resina.
Correzioni : verificare il vuoto effettivo della camera con un manometro calibrato; prolungare il tempo di degasaggio; controllare e regolare la temperatura della resina; verificare che le parti siano adeguatamente pulite e asciugate prima del caricamento. Se i problemi persistono, prova con un grado di resina a viscosità inferiore.
2. Vuoti e bolle all'interno dei pori riempiti
Cause principali : Aria non completamente rimossa durante il degasaggio; degassamento delle resine sotto vuoto; la pressione applicata troppo rapidamente intrappola l'aria residua.
Correzioni : prolungare il tempo di mantenimento del vuoto; controllare la resina per umidità disciolta o sostanze volatili; aumentare gradualmente la pressione invece di applicare immediatamente la pressione completa. Per problemi ricorrenti, prendere in considerazione un ciclo di degasaggio a due fasi.
3. Residui superficiali in eccesso e difficoltà di pulizia
Cause principali : viscosità della resina troppo elevata; tempo di scarico insufficiente; parti rimosse dalla resina mentre erano ancora sotto vuoto.
Correzioni : ottimizza il tempo di scarico; utilizzare lo spin-off centrifugo per parti complesse; interrompere il vuoto prima dello scarico per consentire alla resina superficiale di defluire. Nei casi più gravi, rivedere la selezione della resina: le formulazioni a viscosità inferiore generalmente lasciano residui superficiali più sottili.
4. Scarsa resistenza chimica dopo la manutenzione
Cause principali : resina poco polimerizzata; tipo di resina errata per il fluido di processo; riempimento incompleto che consente al fluido di penetrare dietro la guarnizione.
Correzioni : verificare la temperatura e il tempo di polimerizzazione; rivedere la compatibilità della resina con i fluidi e le temperature operative effettivi; migliorare la qualità del riempimento ottimizzando i parametri del vuoto. Per servizi chimici aggressivi, passare ai sistemi di resina epossidica o fenolica invece dei metacrilati standard.
Selezione della pompa per vuoto per sistemi di impregnazione chimica
La pompa del vuoto è l'utilità principale dietro ogni ciclo di impregnazione. La scelta giusta dipende dal livello di vuoto richiesto, dalla chimica della resina, dal ciclo di lavoro e dall'ambiente dell'impianto.
1. Pompe per vuoto ad anello liquido
Le pompe ad anello liquido rappresentano una scelta robusta ed economica per le linee di impregnazione per uso generale che operano nell'intervallo 20-80 mbar.
Vantaggi : Tollerante ai vapori di resina e al leggero trascinamento di liquidi; funzionamento fresco senza superfici calde; semplice e affidabile per un uso quotidiano intenso; costo iniziale basso per camere di dimensioni maggiori.
Limitazioni : Non può raggiungere livelli di vuoto profondo; consuma acqua di foca; rischio di contaminazione del fluido di tenuta con determinati prodotti chimici della resina.
Ideale per : impregnazione di colate di grandi lotti, lavorazione di blocchi di grafite e strutture con acqua di processo disponibile.
2. Pompe per vuoto a secco
Le pompe a camme a secco offrono un funzionamento senza olio con una buona tolleranza ai vapori di processo, rendendole particolarmente adatte per l'impregnazione pulita a medio vuoto.
Vantaggi : percorso del gas 100% oil-free; nessun rischio di contaminazione dell'olio che compromette la polimerizzazione della resina; bassa manutenzione; buona gestione del vapore; nessun consumo di acqua.
Limitazioni : vuoto massimo intorno a 30–50 mbar, non adatto per porosità molto fine che richiedono un vuoto profondo.
Ideale per : linee di impregnazione per ceramica e metallurgia delle polveri, lavorazione di componenti chimici in camere bianche e strutture che desiderano eliminare le acque reflue dalle pompe ad anello liquido.
3. Pompe per vuoto a vite a secco
Le pompe a vite a secco forniscono un vuoto profondo e stabile in un ampio intervallo di pressioni. Sono la scelta premium per i processi di impregnazione ad alta precisione.
Vantaggi : Raggiunge un vuoto profondo inferiore a 1 mbar per materiali densi e con porosità fine; eccellente gestione del vapore con controllo della temperatura incamiciato; disponibili configurazioni altamente resistenti alla corrosione; Controllo VFD per una precisa profilazione del vuoto.
Limitazioni : Investimento iniziale più elevato.
Ideale per : impregnazione di ceramica fine di alto valore, componenti chimici di livello aerospaziale e processi che richiedono un controllo del vuoto preciso e ripetibile.
Nota pratica: indipendentemente dal tipo di pompa, consigliamo sempre di installare a monte della pompa un condensatore di vapore e un separatore di aspirazione. I vapori di resina e il residuo di monomero sporcheranno gradualmente la pompa nel tempo. Una protezione adeguata dell'aspirazione riduce la frequenza di manutenzione e raddoppia o triplica la durata utile della pompa.
Conclusione
L'impregnazione sotto vuoto è un metodo collaudato ed economico per trasformare componenti chimici porosi in parti finite resistenti alla pressione e resistenti alla corrosione. Le sue prestazioni, tuttavia, dipendono interamente da due cose: un controllo rigoroso dei parametri di processo e un sistema di vuoto protetto, adeguatamente dimensionato e adatto all'applicazione.
Molte strutture investono in resina di alta qualità e utensili di precisione, poi lesinano sul sistema del vuoto, solo per lottare con tassi di riempimento incoerenti, elevati scarti e frequenti guasti alle pompe. Un sistema di vuoto dimensionato correttamente per la camera, protetto dai vapori di resina e abbinato al livello di vuoto richiesto si ripagherà rapidamente con una riduzione degli scarti, degli sprechi di sigillante e di meno fermi macchina non pianificati.
Se stai progettando una nuova linea di impregnazione, aggiornando un sistema esistente o affrontando problemi ricorrenti di qualità o affidabilità della pompa, vale la pena far esaminare la tua configurazione da uno specialista del vuoto. Spesso una modifica relativamente piccola delle dimensioni della pompa, della protezione dell'aspirazione o della strategia di controllo può produrre miglioramenti misurabili in termini di rendimento e costi operativi.
