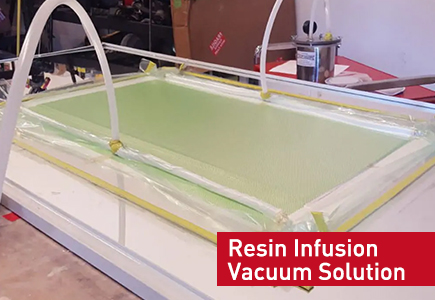

Soluzione per vuoto per infusione di resina: pompe, ottimizzazione dei processi e guida alla risoluzione dei problemi
L'infusione di resina (nota anche come stampaggio a trasferimento di resina assistito sotto vuoto, VARTM) è il processo di produzione dominante per parti composite ad alte prestazioni, dalle pale delle turbine eoliche e scafi marini ai componenti aerospaziali e alle strutture in fibra di carbonio per autoveicoli. L'intero processo, dall'impregnazione delle fibre all'indurimento finale, si basa interamente su una soluzione di vuoto per infusione di resina stabile e affidabile per guidare il flusso di resina, rimuovere l'aria intrappolata e mantenere una pressione di compattazione costante.
Un sistema di vuoto mal progettato provoca vuoti, bagnatura incompleta, spreco di resina e persino lo scarto completo delle parti. Per la produzione industriale su larga scala, un singolo guasto del vuoto durante la polimerizzazione può comportare decine di migliaia di dollari in perdite di materiale e tempi di fermo della produzione. Selezionare la giusta tecnologia della pompa per vuoto, l'impostazione della protezione e la configurazione del sistema è quindi una decisione fondamentale per ogni produttore di compositi.
In questa guida analizziamo tutto ciò che devi sapere sulle soluzioni sottovuoto per l'infusione di resina: requisiti fondamentali del processo, tecnologie di pompa comprovate, criteri di selezione passo passo, soluzioni per punti critici comuni come il riflusso della resina e configurazioni di sistema di livello industriale per la produzione continua.
Perché un sistema di aspirazione professionale è fondamentale per l'infusione della resina
Il processo di infusione della resina funziona creando un differenziale di pressione all'interno di un sacchetto sottovuoto sigillato: la pressione atmosferica spinge la resina liquida attraverso il rinforzo della fibra, mentre la fonte del vuoto estrae l'aria e le sostanze volatili in eccesso. Il sistema del vuoto è l’unità di potenza principale che rende possibile tutto ciò e le sue prestazioni determinano direttamente la qualità della parte finale.
Senza un sistema di aspirazione adeguatamente dimensionato e protetto:
L'aria intrappolata rimane nel laminato, creando vuoti e riducendo la resistenza strutturale del 20–40%
Una pressione di vuoto incoerente provoca un flusso irregolare della resina, causando punti secchi e un'impregnazione incompleta
La resina liquida viene aspirata nella pompa, polimerizzando all'interno della camera e causando danni irreversibili all'apparecchiatura
I vapori dei solventi provenienti dalle resine poliestere o vinilestere degradano l'olio della pompa e accelerano la corrosione
Le cadute di vuoto durante il ciclo di polimerizzazione provocano la delaminazione e la rottura completa del componente
Per componenti di grandi dimensioni come le pale delle turbine eoliche e gli scafi delle navi, che richiedono 8-24 ore di mantenimento continuo del vuoto, l'affidabilità del sistema è il fattore più importante che controlla la resa produttiva.
Requisiti chiave del vuoto per l’infusione di resina di alta qualità
Non tutte le pompe per vuoto industriali sono adatte all'infusione di resine. Per fornire risultati costanti e di livello produttivo, una soluzione per il vuoto deve soddisfare i seguenti 5 requisiti fondamentali:
1. Livello di vuoto sufficiente e stabile
L'infusione di alta qualità richiede una pressione assoluta di 20 mbar o inferiore (equivalente al 98%+ di vuoto) per rimuovere completamente l'aria intrappolata e ottenere un basso contenuto di vuoti. Per le parti aerospaziali e strutturali ad alte prestazioni, si consiglia una pressione assoluta di 5–10 mbar. Il sistema deve mantenere questo livello costantemente durante l'intero ciclo di infusione e polimerizzazione, senza picchi o cadute di pressione.
2. Velocità di pompaggio adeguata per un pull-down rapido
La pompa deve evacuare rapidamente il sacco e lo stampo per avviare l'infusione prima che la resina inizi a gelificare. La velocità di pompaggio richiesta varia in base alle dimensioni del pezzo: i pezzi di piccole dimensioni per officina necessitano di 10–20 m³/h, mentre la produzione di pale eoliche di grandi dimensioni richiede oltre 100 m³/h per stampo. Una portata sufficiente compensa anche piccole perdite del sacco e previene la perdita di pressione durante il flusso di resina attiva.
3. Protezione dall'ingresso di resina
L’aspirazione accidentale della resina è una delle principali cause di guasto della pompa nella produzione di compositi. Un corretto sistema di vuoto per infusione deve includere trappole per resina multistadio e protezione da troppopieno per bloccare la resina liquida prima che raggiunga la camera di pompaggio. Per la produzione in grandi volumi si consigliano sensori di sicurezza e valvole di intercettazione aggiuntivi.
4. Resistenza chimica ai vapori della resina
Le resine poliestere e vinilestere insature rilasciano stirene e altri componenti volatili sotto vuoto. Questi vapori possono contaminare l'olio della pompa, causare il degrado delle guarnizioni e corrodere i componenti interni. La soluzione per il vuoto deve essere configurata per gestire i vapori chimici, tramite design con tenuta ad olio con elevata capacità di olio o tecnologie di pompe a secco con materiali resistenti alla corrosione.
5. Affidabilità del ciclo di lavoro continuo
I cicli di infusione e post-polimerizzazione della resina industriale possono durare 12-24 ore ininterrottamente. La pompa per vuoto deve essere progettata per il funzionamento continuo, con un'efficace dissipazione del calore e componenti durevoli per evitare il surriscaldamento o l'usura prematura durante lunghi cicli di produzione.
Tipi comuni di pompe per vuoto per processi di infusione di resina
Diverse scale di produzione, tipi di resina e requisiti di qualità richiedono diverse tecnologie del vuoto. Di seguito sono riportati i tipi di pompe più utilizzati per l'infusione di resina, con i relativi vantaggi, limiti e applicazioni ideali.
1. Pompe per vuoto rotative a palette monostadio lubrificate a olio
Le pompe rotative a palette monostadio con tenuta ad olio sono la soluzione più ampiamente adottata per l'infusione di resina, dalle piccole officine di fabbricazione alle linee di produzione di medie dimensioni. Utilizzano l'olio per vuoto per sigillare e raffreddare la camera di pompaggio, offrendo un vuoto affidabile a un costo competitivo.
Vantaggi: Basso investimento iniziale; eccellente livello di vuoto (fino a 0,5 mbar assoluti); dimensioni compatte; affidabilità comprovata per l'uso generale dei compositi; ampia gamma di misure disponibili.
Limitazioni: richiede cambi d'olio regolari durante la lavorazione di resine stireniche; L'ingresso di resina causerà danni permanenti senza trappole adeguate.
Ideale per: infusione generale di fibra di vetro e fibra di carbonio, produzione di pezzi di piccole e medie dimensioni, officine con processi compositi misti.
Nota: le pompe rotative a palette a due stadi non sono consigliate per il servizio di infusione continua di resina. Sono progettati per applicazioni di vuoto profondo e funzionano in modo scarso quando funzionano in continuo agli intervalli di pressione più elevati tipici dei processi di infusione.
2. Pompe per vuoto a vite a secco
Le pompe per vuoto a vite a secco utilizzano due rotori a vite che si intrecciano per fornire un vuoto uniforme e senza pulsazioni in un ampio intervallo di pressioni. Sono la scelta premium per la produzione di compositi esigenti.
Vantaggi: Ampio intervallo di pressioni di esercizio; eccezionale capacità di gestione del vapore; disponibili configurazioni altamente resistenti alla corrosione; manutenzione estremamente bassa; alta efficienza energetica con controllo VFD.
Limitazioni: costo di acquisto iniziale più alto.
Ideale per: produzione di compositi di livello aerospaziale, produzione di pale eoliche di grandi dimensioni, sistemi di aspirazione centralizzati multistampo, strutture che richiedono zero contaminazione da olio.
3. Pompe per vuoto ad anello liquido
Le pompe per vuoto ad anello liquido utilizzano acqua o un altro fluido di lavoro per formare la tenuta del vuoto. Sono estremamente tolleranti al trascinamento di liquidi e vapori.
Vantaggi: Immune ai danni derivanti dal riporto di resina liquida; eccellente nella gestione di elevati volumi di vapori di solvente; intrinsecamente sicuro per i sistemi a resina infiammabile; costruzione semplice e robusta.
Limitazioni: vuoto limite limitato (limitato dalla pressione del vapore del fluido di lavoro); maggiore consumo di acqua ed energia.
Ideale per: linee di infusione e stampaggio aperto per volumi elevati che utilizzano resine ad alto contenuto di stirene, produzione di compositi industriali pesanti.
Come selezionare la giusta soluzione sottovuoto per infusione di resina
La scelta del sistema di vuoto ottimale dipende dalla scala di produzione, dalla chimica della resina, dalle dimensioni del pezzo e dagli obiettivi di costo a lungo termine. Segui questo quadro di selezione in 5 passaggi:
1. Misurare la velocità di pompaggio in base al volume e alla quantità della parte
Calcola il volume totale dello stampo e il numero di stazioni simultanee, quindi aggiungi un margine di sicurezza del 30–50% per tenere conto delle perdite e della resistenza al flusso.
Da banco e piccole parti (≤1 m²): pompa a palette monostadio da 10–20 m³/h
Pezzi medi e stampo singolo: pompa a palette o artigli da 30–60 m³/h
Produzione di pezzi di grandi dimensioni e multistampo: sistema a artigli, a vite o ad anello liquido da oltre 100 m³/h
2. Abbina la tecnologia della pompa al tipo di resina
Sistemi a resina epossidica: le pompe rotative a palette monostadio standard funzionano bene con trappole in resina di base.
Resine poliestere/vinilestere: dare priorità alle pompe a camme a secco, a vite a secco o ad anello liquido per evitare una rapida degradazione dell'olio causata dai vapori di stirene.
Sistemi in resina ad alta corrosione: selezionare pompe con parti a contatto con il fluido in acciaio inossidabile e guarnizioni in PTFE.
3. Valutare le configurazioni di protezione e sicurezza
Come minimo, ogni configurazione del vuoto per infusione necessita di un contenitore di raccolta della resina ad alta capacità tra lo stampo e la pompa. Per le operazioni critiche per la produzione, aggiungere:
Sifoni di sicurezza secondari per troppopieno
Sensori di livello del vuoto con spegnimento automatico
Filtri di ingresso e condensatori di vapore per processi ad alto impiego di solventi
4. Fattore nel costo operativo totale
Il prezzo iniziale è solo una frazione del costo del ciclo di vita. Confrontare:
Frequenza cambio olio e costi smaltimento rifiuti pompe con tenuta ad olio
Cicli di sostituzione dei materiali di consumo per pompe a secco
Consumo energetico, soprattutto per il funzionamento 24 ore su 24, 7 giorni su 7
Vita utile prevista e disponibilità dei pezzi di ricambio
Problemi comuni di vuoto nell'infusione di resina e soluzioni
Anche con apparecchiature di dimensioni adeguate possono verificarsi problemi operativi. Di seguito sono riportati i problemi più frequenti legati al vuoto e le relative soluzioni comprovate:
1. Vuoto insufficiente/abbassamento lento
Cause: Perdite nel sacco del vuoto o nei collegamenti; pompa sottodimensionata; filtro in ingresso intasato; olio della pompa degradato (modelli con tenuta a olio).
Soluzioni: eseguire un test di tenuta dovuto all'aumento di pressione prima di ogni infusione; sigillare i bordi e le connessioni del sacco con nastro butilico; pulire o sostituire i filtri; cambiare l'olio della pompa contaminato; aggiornamento a una pompa a portata maggiore per stampi di grandi dimensioni.
2. Riflusso della resina nella pompa a vuoto
Cause: Trappola resina mancante o sottodimensionata; errore dell'operatore che ha consentito alla resina di fuoriuscire dall'uscita; traboccamento dovuto a portata incontrollata.
Soluzioni: installare vasi di raccolta in resina di dimensioni adeguate e con capacità sufficiente; aggiungere trappole di overflow secondarie per processi ad alto rischio; formare gli operatori affinché monitorino il fronte del flusso e blocchino le linee in tempo; per problemi ricorrenti, passare a pompe ad anello liquido o a camme a secco con una maggiore tolleranza ai liquidi.
3. Fluttuazione del vuoto durante la polimerizzazione
Cause: sviluppo di perdite nella sacca; surriscaldamento della pompa; rilascio di vapore dalla resina o dall'umidità nel tessuto.
Soluzioni: eseguire sempre un test completo delle perdite prima dell'infusione; garantire la ventilazione e il raffreddamento della pompa; utilizzare condensatori di vapore per resine altamente volatili; per la produzione critica, utilizzare un serbatoio di accumulo del vuoto per attenuare le fluttuazioni di pressione.
4. Degradazione rapida dell'olio della pompa (pompe con guarnizione a olio)
Cause: vapori di stirene e solvente che si dissolvono nell'olio della pompa; umidità da ambienti umidi o materiali bagnati.
Soluzioni: Utilizzare la funzione gas ballast per ridurre la condensazione del vapore; installare separatori di vapore in ingresso; abbreviare gli intervalli di cambio olio; per un miglioramento a lungo termine, passare alla tecnologia con pompa a camme o a vite.
5. Surriscaldamento e arresto della pompa
Cause: prese d'aria di raffreddamento bloccate; funzionamento continuo a pressioni estreme; eccessivo carico di vapore.
Soluzioni: pulire le alette di raffreddamento e garantire un flusso d'aria adeguato attorno alla pompa; verificare che la pompa sia tarata per il servizio continuo; aggiungere il pretrattamento del vapore per ridurre il carico termico sulla pompa.
Domande frequenti
D: Quale livello di vuoto è necessario per l'infusione della resina?
Per l'infusione generale della fibra di vetro, è standard un vuoto minimo del 95–98% (20–50 mbar assoluti). Per parti in fibra di carbonio e aerospaziali ad alte prestazioni, si consiglia un vuoto pari o superiore al 99% (≤10 mbar assoluti) per ottenere un contenuto di vuoto minimo. Eseguire sempre un test di tenuta prima di iniziare l'infusione per confermare la stabilità della pressione.
D: Posso utilizzare una pompa rotativa a palette a due stadi per l'infusione della resina?
Non è consigliato per l'uso in produzione continua. Le pompe a due stadi sono progettate per attività di vuoto profonde e di breve durata e non funzionano bene quando funzionano continuamente negli intervalli di pressione relativamente più elevati dell'infusione di resina. Le pompe a palette monostadio lubrificate a olio sono molto più adatte per questa applicazione.
D: Come posso evitare che la resina penetri nella mia pompa a vuoto?
Installare sempre un contenitore di raccolta della resina (trappola della resina) di dimensioni adeguate tra lo stampo e l'ingresso della pompa. Per una protezione extra, aggiungere una trappola di sicurezza secondaria per troppopieno. Formare gli operatori per monitorare il fronte del flusso di resina e bloccare la linea del vuoto prima che la resina raggiunga l'uscita. Per la produzione di volumi elevati, prendere in considerazione le pompe a camme a secco o ad anello liquido che tollerano l'ingresso occasionale di liquidi senza danni.
D: Pompa per vuoto a tenuta d'olio o a secco per infusione di resina: qual è la migliore?
Le pompe rotative a palette con tenuta ad olio hanno costi iniziali inferiori e forniscono un vuoto più profondo, rendendole ideali per la lavorazione della resina epossidica e per le operazioni più piccole. Le pompe a camme a secco o a vite richiedono una minore manutenzione a lungo termine, resistono meglio ai vapori dei solventi ed eliminano gli sprechi di olio, rendendole ideali per la produzione di resina poliestere in grandi volumi. Scegli in base al tipo di resina, al volume di produzione e alle preferenze sul costo totale.
D: Quali sono i vantaggi di un sistema di aspirazione centralizzato per l'infusione della resina?
Un sistema di aspirazione centralizzato condivide la potenza di aspirazione su più stampi, riducendo il numero totale di attrezzature e il consumo di energia. Consente una manutenzione centralizzata, reparti di produzione più silenziosi e una più semplice aggiunta di pompe di riserva ridondanti per prevenire tempi di fermo della produzione. È la configurazione più conveniente per strutture con 3 o più stazioni di infusione attive.
Conclusione
Una soluzione sottovuoto per infusione di resina di alta qualità è il fondamento di una produzione coerente di parti composite a basso vuoto. Selezionando la giusta tecnologia di pompa, implementando un'adeguata protezione della resina e dimensionando correttamente il sistema per la vostra scala di produzione, potrete ridurre in modo significativo il tasso di scarti, prolungare la durata delle apparecchiature e ridurre i costi operativi totali.
Che tu abbia bisogno di una singola pompa per una stazione di infusione in officina, di un sistema pronto per la produzione per una linea di pale eoliche o di una soluzione di aspirazione centralizzata personalizzata per un impianto di produzione completamente composito, Wordfik può fornire una soluzione su misura, certificata a livello globale, supportata da un supporto tecnico completo. Contatta oggi i nostri esperti del vuoto per una valutazione gratuita del processo e una proposta di progettazione del sistema.
