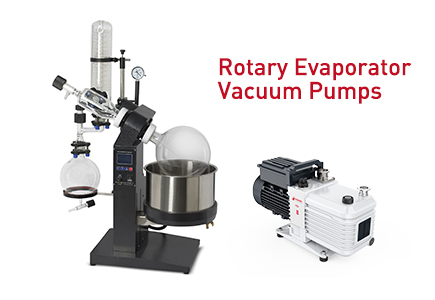

Pompa per vuoto con evaporatore rotante: tipi, selezione e soluzioni di riflusso dell'olio
Un evaporatore rotante (rotovap) è un componente fondamentale delle apparecchiature nei laboratori chimici, nella ricerca e sviluppo farmaceutico, nella produzione di prodotti chimici fini e nei processi di recupero dei solventi. La sua capacità di rimuovere delicatamente i solventi a basse temperature si basa interamente su una fonte di vuoto stabile e controllabile: la pompa per vuoto dell'evaporatore rotante.
Una pompa per vuoto abbinata in modo errato non solo rallenta l'efficienza dell'evaporazione, ma rischia anche la contaminazione del campione, la corrosione dell'attrezzatura e frequenti tempi di inattività. Dalle piccole unità da laboratorio da banco abbinate a pompe a membrana ai sistemi rotovap industriali su larga scala alimentati da pompe a vite, la scelta della giusta tecnologia ha un impatto diretto sulla coerenza dei lotti e sul costo totale di proprietà.
In questa guida analizziamo tutto ciò che devi sapere sulle pompe per vuoto per evaporatori rotanti: funzioni principali, tipi di pompe comuni, criteri di selezione passo passo, risoluzione dei problemi relativi al riflusso dell'olio e altri problemi comuni e soluzioni industriali reali per ambienti con solventi corrosivi.
Perché una pompa per vuoto è fondamentale per gli evaporatori rotanti
L'evaporazione rotativa funziona riducendo la pressione interna del sistema per abbassare il punto di ebollizione dei solventi, consentendo un'evaporazione delicata senza danneggiare i composti sensibili al calore. La pompa per vuoto è il componente che crea e mantiene questo ambiente a pressione ridotta.
Senza una pompa per vuoto adeguatamente dimensionata:
I solventi non possono bollire alla temperatura target, prolungando il tempo di lavorazione
Le fluttuazioni del vuoto causano urti di solvente, perdita di campione e rischi per la sicurezza
I vapori aggressivi dei solventi entrano nella pompa e causano corrosione e guasti prematuri
Il riflusso dell'olio dalle pompe lubrificate contamina i campioni e rovina i lotti di produzione
I tassi di recupero dei solventi diminuiscono, aumentando gli sprechi di materiale e le emissioni ambientali
Per i sistemi di evaporazione rotativa su scala industriale e i produttori di rotovap OEM, il sistema del vuoto determina direttamente l'affidabilità del prodotto, la soddisfazione dell'utente finale e i costi post-vendita.
Funzioni chiave di una pompa per vuoto con evaporatore rotante
Una pompa per vuoto rotovap di alta qualità offre molto più della semplice aspirazione. Svolge quattro ruoli fondamentali nel processo di evaporazione:
Controllo preciso della pressione: mantiene livelli di vuoto stabili per corrispondere al punto di ebollizione di diversi solventi, dall'etanolo e acqua al diclorometano e agli oli ad alto punto di ebollizione.
Estrazione continua del vapore: rimuove il vapore del solvente evaporato in tempo per prevenire l'aumento della pressione all'interno del sistema, mantenendo tassi di evaporazione costanti.
Prevenzione della contaminazione: Per i modelli lubrificati ad olio, previene il riflusso dell'olio nel sistema di evaporazione; per i modelli oil-free, elimina completamente il contatto con l'olio per proteggere la purezza del campione.
Sicurezza del processo: previene il riflusso del solvente, controlla la formazione di schiuma e soddisfa i requisiti delle aree pericolose per ambienti contenenti solventi infiammabili.
Tipi comuni di pompe per vuoto per evaporatori rotanti
Diverse configurazioni di evaporatori rotanti, dalle piccole unità da banco da laboratorio ai grandi sistemi di produzione industriale, richiedono tecnologie di pompe per vuoto diverse. Di seguito sono riportati i tipi più utilizzati, con i loro pro, contro e applicazioni ideali.
1. Pompe per vuoto rotative a palette a due stadi lubrificate a olio
Le pompe rotative a palette a due stadi con tenuta ad olio sono la soluzione più tradizionale e ampiamente abbinata per gli evaporatori rotanti. Utilizzano palette rotanti e olio per vuoto per creare una tenuta ermetica, garantendo livelli di vuoto profondi e massimi.
Vantaggi: basso costo iniziale, vuoto finale profondo (fino a 0,001 mbar per i modelli a due stadi), elevata velocità di pompaggio per le loro dimensioni, adatti per solventi a basso punto di ebollizione e uso generale.
Limitazioni: i modelli con trasmissione a cinghia di bassa qualità sono soggetti a riflusso dell'olio durante lo spegnimento; i vapori dei solventi possono contaminare l'olio della pompa, richiedendo cambi periodici dell'olio; non ideale per solventi altamente corrosivi senza pretrattamento.
Ideale per: rotovap industriali e di laboratorio generici, solventi organici non corrosivi, applicazioni che privilegiano il vuoto profondo con un budget controllato.
2. Pompe per vuoto a membrana
Le pompe per vuoto a membrana funzionano tramite diaframmi flessibili alternativi per spostare il gas, senza olio lubrificante nella camera di pompaggio. Sono l'opzione oil-free più utilizzata per gli evaporatori rotanti da laboratorio di piccole e medie dimensioni.
Vantaggi: funzionamento 100% oil-free con zero rischi di contaminazione del campione; eccellente resistenza chimica con membrane e guarnizioni in PTFE; manutenzione ridotta senza necessità di cambio dell'olio; funzionamento silenzioso per ambienti di laboratorio.
Limitazioni: vuoto finale limitato (tipicamente 1–10 mbar) e velocità di pompaggio inferiore rispetto ai modelli rotanti a palette; non adatto per carichi di vapore elevati o rotovap industriali di grandi dimensioni.
Ideale per: evaporatori rotanti da laboratorio da banco, applicazioni di chimica analitica, processi che richiedono un'elevata purezza del campione con solventi organici da leggeri a moderati.
3. Pompe per vuoto ad artigli
Le pompe per vuoto a artigli utilizzano rotori a artigli senza contatto per generare il vuoto, senza parti soggette ad usura nella camera di pompaggio e con eccellenti prestazioni di funzionamento a secco.
Vantaggi: Eccezionale resistenza alla corrosione se costruiti con camere rivestite o in acciaio inossidabile; gestisce grandi volumi di vapori di solvente; lunga durata con una manutenzione minima.
Limitazioni: costi di investimento più elevati; ingombro maggiore per una velocità di pompaggio equivalente.
Ideale per: sistemi di evaporazione rotante su scala industriale, processi con solventi corrosivi (acidi, solventi alogenati), linee di produzione chimica ad alta produttività.
4. Pompe per vuoto ad anello liquido
Le pompe ad anello liquido utilizzano un fluido di lavoro (solitamente acqua) per formare una tenuta e generare il vuoto.
Vantaggi: Tollera molto bene il trascinamento di liquidi e il vapore di solvente; intrinsecamente sicuro per i solventi infiammabili; costruzione semplice e robusta.
Limitazioni: vuoto limite limitato (limitato dalla pressione del vapore del fluido di lavoro); maggiore consumo di acqua ed energia.
Ideale per: sistemi rotovap industriali per impieghi gravosi, processi ad alto carico di vapore, recupero di solventi in aree pericolose.
5. Pompe per vuoto a vite a secco
Le pompe per vuoto a vite a secco utilizzano due viti che si intrecciano per fornire un vuoto continuo e senza pulsazioni con elevata efficienza, senza olio nella camera di pompaggio.
Vantaggi: Ampio intervallo di pressioni di esercizio; eccellente capacità di gestione del vapore; 100% oil-free per una contaminazione zero del campione; alta efficienza energetica con controllo VFD; manutenzione estremamente ridotta per il funzionamento continuo.
Limitazioni: costo iniziale più alto tra le opzioni.
Ideale per: evaporazione rotativa di produzione chimica su larga scala, sistemi di vuoto centralizzato multi-rotovap, processi farmaceutici a elevata purezza e applicazioni che richiedono zero contaminazione da olio.
Come scegliere la pompa per vuoto giusta per il tuo evaporatore rotante
Selezionare una pompa per vuoto per un evaporatore rotante non significa solo scegliere l'aspirazione più potente. È necessario adattare la pompa al tipo di solvente, alle dimensioni del pallone, alla scala di produzione e agli standard di sicurezza regionali. Segui questi 5 criteri chiave:
1. Adatta il livello di vuoto e la velocità di pompaggio ai tuoi solventi
Per prima cosa, conferma il punto di ebollizione dei tuoi solventi al vuoto operativo, quindi seleziona una pompa con vuoto finale e portata sufficienti:
Per i solventi comuni (etanolo, acqua, acetato di etile): in genere è sufficiente un vuoto di 10–100 mbar e le pompe a membrana funzionano per piccole installazioni.
Per solventi a basso punto di ebollizione (diclorometano, acetone, etere etilico): si consiglia un vuoto di 0,1–10 mbar e sono preferibili pompe rotative a palette a due stadi o pompe a vite a secco.
Per solventi con punto di ebollizione elevato (oli, polimeri, glicerina): può essere richiesto un vuoto profondo <0,1 mbar e sono necessarie pompe a palette a due stadi o pompe a vite a secco di alta qualità.
La velocità di pompaggio deve corrispondere alle dimensioni del pallone dell'evaporatore e alla velocità di evaporazione. Una pompa sottodimensionata rallenta la produzione; una pompa sovradimensionata spreca energia e può causare urti di solvente.
2. Dare priorità alla compatibilità chimica e al controllo della contaminazione
Nell'evaporazione rotativa chimica, i vapori del solvente vengono inevitabilmente aspirati nella pompa. Scegli i materiali da costruzione in base ai requisiti di aggressività e purezza dei solventi:
Per solventi organici delicati e allestimenti di piccoli laboratori: le pompe a membrana in PTFE offrono prestazioni pulite e che richiedono poca manutenzione.
Per la produzione generica con carico di solvente moderato: le pompe rotative a palette a due stadi lubrificate a olio con design con valvola antiriflusso offrono prestazioni elevate a un costo inferiore.
Per solventi corrosivi (acido acetico, acido cloridrico, cloroformio): scegliere pompe con guarnizioni in PTFE, camere rivestite o parti a contatto con il fluido in acciaio inossidabile, come pompe a artigli o pompe a vite a secco.
Per processi farmaceutici e di chimica fine a contaminazione zero: le pompe a vite a secco senza olio sono la soluzione più affidabile a lungo termine.
3. Valutare le prestazioni antiriflusso
Per le opzioni di pompe lubrificate a olio, il design antiriflusso è una caratteristica non negoziabile per le applicazioni rotovap. Le pompe a due stadi con trasmissione a cinghia a basso costo spesso non dispongono di valvole di ritegno affidabili, con conseguente frequente travaso di olio nel sistema di evaporazione durante l'arresto. Verificare sempre che la pompa disponga di una struttura con valvola antiriflusso integrata per proteggere i campioni.
4. Valutare il costo totale di esercizio e manutenzione
Il prezzo di acquisto iniziale è solo una parte del costo totale. Fattore in:
Frequenza di cambio olio e costo di smaltimento rifiuti per pompe lubrificate ad olio
Cicli di sostituzione membrane e filtri per pompe oil-free
Vita utile prevista e disponibilità dei pezzi di ricambio
Consumo energetico, soprattutto per il funzionamento 24 ore su 24, 7 giorni su 7
5. Verificare gli standard di sicurezza e di conformità regionali
Per l'abbinamento di impianti industriali e apparecchiature OEM, la pompa deve soddisfare le normative locali in materia di sicurezza e ambiente:
Mercato UE: certificazione CE, certificazione ATEX per zone con atmosfera esplosiva
Mercato EAEU: certificazione EAC
Mercato indiano e dell'Asia meridionale: conformità alle norme locali sulla sicurezza elettrica e sull'ambiente
Ambiente globale: conformità ROHS per i limiti delle sostanze pericolose
Sistemi di qualità: produzione certificata ISO 9001 per una qualità costante
Problemi comuni e risoluzione dei problemi della pompa per vuoto dell'evaporatore rotante
Anche le pompe ben selezionate possono sviluppare problemi con un uso improprio o con la mancanza di manutenzione. Ecco i problemi più frequenti e le relative soluzioni:
1. Vuoto insufficiente/svuotamento lento
Possibili cause: Perdite del sistema in corrispondenza dei giunti o delle guarnizioni del vetro; palette o diaframmi della pompa usurati; filtro in ingresso intasato; olio della pompa contaminato (per modelli con tenuta ad olio).
Correzioni: eseguire un test di tenuta sull'intero sistema rotovap; sostituire le guarnizioni, le palette o i diaframmi usurati; pulire o sostituire i filtri di ingresso; cambiare l'olio della pompa e verificare la presenza di contaminazione.
2. Fluttuazione del vuoto durante il funzionamento
Possibili cause: formazione di schiuma o urti da parte del solvente; ostruzione parziale della linea di aspirazione; funzionamento instabile della pompa a causa del surriscaldamento.
Correzioni: ridurre la temperatura di evaporazione o regolare il livello di vuoto per controllare la formazione di schiuma; ispezionare e pulire le linee di aspirazione; garantire un'adeguata ventilazione intorno alla pompa.
3. Corrosione della pompa e guasto prematuro
Possibili cause: Utilizzo di una pompa non resistente alla corrosione con solventi aggressivi; mancanza di intrappolamento dei vapori in ingresso; nessun utilizzo di zavorra di gas.
Correzioni: installare una trappola fredda o un condensatore di vapore prima dell'ingresso della pompa; aggiornamento a un modello di pompa resistente alla corrosione; utilizzare la funzione gas ballast per ridurre la condensazione del vapore all'interno della pompa.
4. Surriscaldamento della pompa
Possibili cause: prese d'aria di raffreddamento ostruite; funzionamento continuo a vuoto estremo; eccessivo vapore di solvente che entra nella pompa.
Correzioni: pulire le alette di raffreddamento e garantire un flusso d'aria adeguato; verificare che la pompa sia dimensionata correttamente per il ciclo di lavoro; aggiungere il pretrattamento del vapore per ridurre il carico termico sulla pompa.
5. Riflusso dell'olio nel sistema dell'evaporatore rotante
Possibili cause: Valvole antiriflusso guaste o usurate nelle pompe lubrificate ad olio; procedura di arresto impropria che consente all'olio di rifluire nel sistema; livello dell'olio basso o olio della pompa degradato nei modelli a due stadi con trasmissione a cinghia.
Correzioni: aggiornamento alle pompe con design della valvola antiriflusso integrata; seguire la corretta sequenza di spegnimento (sfiatare il sistema prima di spegnere la pompa); sostituire le valvole di ritegno usurate; per problemi persistenti, passare alle tecnologie delle pompe oil-free.
Case Study: come Wordfik ha risolto i problemi di riflusso dell'olio per un produttore indiano di evaporatori rotanti
Sfondo del cliente
Un produttore leader di apparecchiature di laboratorio in India specializzato in evaporatori rotanti fornisce i suoi prodotti a laboratori di ricerca e sviluppo chimici, strutture di test farmaceutici e aziende di chimica fine in tutta l'Asia meridionale.
Sfida fondamentale
Il produttore aveva da tempo abbinato i suoi sistemi rotovap a pompe per vuoto rotative a palette a due stadi generiche con trasmissione a cinghia. Gli utenti finali hanno spesso segnalato un riflusso di olio nel pallone di evaporazione durante l'arresto della pompa, che ha causato la contaminazione dei campioni, la rovina dei lotti di prova e ha portato a tassi elevati di reclami post-vendita e costi di garanzia per il produttore.
Il cliente necessitava di una sostituzione affidabile della pompa che eliminasse il riflusso dell'olio rimanendo nei limiti della struttura dei costi del prodotto, senza compromettere le prestazioni del vuoto.
Le soluzioni proposte da Wordfik
Dopo aver valutato le specifiche tecniche del cliente, il mercato di riferimento e i requisiti di costo, il nostro team tecnico ha presentato due opzioni mirate:
Pompa per vuoto a vite a secco senza olio serie DVX: una soluzione priva di olio al 100% che elimina completamente il rischio di contaminazione da olio, ideale per scenari di applicazioni farmaceutiche e di chimica fine di elevata purezza.
Pompa rotativa a palette lubrificata a olio a due stadi Wordfik: un'opzione competitiva in termini di costi con un design della valvola antiriflusso integrata che impedisce il sifonamento dell'olio durante l'arresto del sistema, eguagliando le prestazioni di vuoto della pompa originale e risolvendo il punto critico principale.
Test e selezione finale
Il cliente ha condotto test prestazionali paralleli su entrambi i modelli di pompa per 3 mesi, simulando il funzionamento continuo in laboratorio e ripetuti cicli di avvio-arresto per verificare le prestazioni antiriflusso, la stabilità del vuoto e la durata.
Entrambe le pompe hanno fornito livelli di vuoto costanti, rispondendo pienamente alle specifiche del rotovap del cliente.
La pompa lubrificata a olio a due stadi ha mostrato un riflusso di olio pari a zero in tutti i cicli di prova, grazie alla struttura della valvola ottimizzata e al design delle guarnizioni.
Dal punto di vista del costo totale, la pompa rotativa a palette a due stadi offriva un prezzo più competitivo in linea con il posizionamento del prodotto del cliente e la domanda del mercato principale.
Risultato
Il cliente ha scelto ufficialmente la pompa rotativa a palette lubrificata a olio a due stadi di Wordfik come fonte di vuoto standard per gli evaporatori rotanti della serie completa. Dopo il passaggio, i reclami post-vendita dei clienti relativi alla contaminazione dell'olio sono diminuiti di oltre il 90% e la soddisfazione degli utenti finali è migliorata in modo significativo. Le due parti hanno stabilito una partnership di fornitura strategica a lungo termine.
FAQ
D: Pompa per vuoto a membrana o rotativa a palette per evaporatore rotante: qual è la migliore?
Le pompe a membrana sono prive di olio, richiedono poca manutenzione e sono ideali per piccoli rotovap da laboratorio da banco con solventi delicati. Le pompe rotative a palette offrono un vuoto più profondo e una velocità di pompaggio più elevata, rendendole ideali per sistemi più grandi e solventi bassobollenti. Scegli in base alla scala, ai requisiti di purezza e al tipo di solvente.
D: Come posso evitare il riflusso dell'olio dalla pompa per vuoto dell'evaporatore rotante?
Innanzitutto, ventilare sempre il sistema del vuoto prima di spegnere la pompa per evitare il sifonamento. Per un'affidabilità a lungo termine, scegli le pompe con valvole di ritegno antiriflusso integrate, come le pompe rotative a palette a due stadi lubrificate a olio di Wordfik. Per esigenze di zero olio, optare per tecnologie a membrana senza olio o pompe a vite a secco.
D: Ho bisogno di una trappola per il freddo tra il mio rotovap e la pompa del vuoto?
Per l'evaporazione dei solventi organici, in particolare di quelli corrosivi o altobollenti, è altamente raccomandata una trappola fredda. Condensa la maggior parte dei vapori di solvente prima che raggiungano la pompa, riducendo drasticamente la corrosione e prolungando la durata della pompa.
D: Di quali dimensioni è necessaria la pompa per vuoto per un evaporatore rotante da 20 litri?
Per un evaporatore rotante industriale da 20 litri, si consiglia generalmente una velocità di pompaggio di 10–30 m³/h, a seconda della volatilità del solvente. Per processi corrosivi o con elevato carico di vapore, optare per una pompa a artigli o ad anello liquido più grande.
Conclusione
La giusta pompa per vuoto con evaporatore rotante migliora direttamente l'efficienza dell'evaporazione, riduce i tempi di inattività e abbassa i costi operativi a lungo termine per i processi chimici e farmaceutici. Abbinando la tecnologia delle pompe ai requisiti di chimica dei solventi, scala di produzione e controllo della contaminazione, è possibile ottenere un'evaporazione rotativa coerente, sicura ed economica.
Che tu abbia bisogno di una singola pompa per un rotovap su scala pilota, di una fornitura in grandi quantità per l'abbinamento di apparecchiature OEM o di un sistema di vuoto centralizzato personalizzato per una linea di produzione completa, Wordfik può fornire una soluzione su misura supportata da certificazioni globali e supporto tecnico completo. Contatta oggi stesso i nostri esperti del vuoto per una consulenza gratuita sulla selezione e una proposta di progettazione del sistema.
