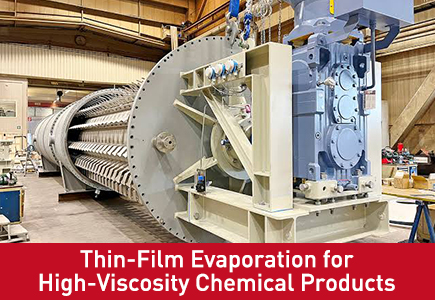

Evaporazione a film sottile per prodotti chimici ad alta viscosità
Le sostanze chimiche ad alta viscosità rappresentano una sfida persistente nell'ingegneria dei processi. All’aumentare della viscosità, il trasferimento di calore si deteriora, i tempi di permanenza si allungano e gli evaporatori convenzionali raggiungono rapidamente i loro limiti. L'evaporazione a film sottile è stata sviluppata appositamente per risolvere queste difficoltà ed è diventata uno strumento indispensabile per la lavorazione di polimeri, resine, adesivi e altri materiali viscosi che non possono essere gestiti da evaporatori a film cadente o a circolazione forzata.
L’idea centrale è semplice: distribuire il prodotto in uno strato estremamente sottile su una superficie riscaldata, agitarlo meccanicamente per rinnovare costantemente la pellicola e applicare il vuoto per abbassare il punto di ebollizione. La combinazione raggiunge velocità di evaporazione che sarebbero impossibili con pellicole più spesse, mentre il breve tempo di permanenza, spesso solo pochi secondi, protegge i composti sensibili al calore dalla degradazione termica.
Perché l'alta viscosità rompe gli evaporatori convenzionali
Gli evaporatori a film cadente si affidano alla gravità per distribuire il liquido sotto forma di film lungo i tubi verticali. Funziona bene per i fluidi a bassa viscosità, ma con l'aumento della viscosità la pellicola diventa lenta, irregolare e soggetta a macchie secche. Il trasferimento di calore diminuisce drasticamente e il prodotto potrebbe trascorrere un tempo eccessivo sulla superficie riscaldata, causando incrostazioni o deterioramento.
Gli evaporatori a circolazione forzata utilizzano pompe per spingere il liquido attraverso i tubi di riscaldamento ad alta velocità. Questo approccio può gestire viscosità moderate, ma la caduta di pressione diventa proibitiva man mano che la viscosità aumenta. Le perdite di pompaggio consumano energia e il prodotto potrebbe degradarsi a causa di ripetuti passaggi attraverso lo scambiatore di calore.
Gli evaporatori a film sottile adottano un approccio fondamentalmente diverso. Invece di fare affidamento sulla gravità o sul pompaggio esterno per distribuire il liquido, utilizzano tergicristalli meccanici per distribuire il prodotto sulla parete riscaldata e rinnovare continuamente la pellicola . Lo spessore del film è generalmente compreso tra 0,1 e 1,0 mm e l'agitazione vigorosa crea turbolenza che migliora sia il trasferimento di calore che di massa, anche a viscosità che soffocherebbero altri tipi di evaporatori.
Tipi di evaporatori a film sottile
Due configurazioni principali dominano la pratica industriale: evaporatori a film pulito ed evaporatori a percorso breve (molecolari).
Gli evaporatori a film pulito (chiamati anche evaporatori agitati a film sottile) utilizzano lame tergicristallo rotanti per distribuire l'alimentazione in una pellicola sottile sulla parete interna di un recipiente cilindrico riscaldato . I panni raschiano continuamente la superficie, prevenendo incrostazioni e garantendo un rapido rinnovamento della superficie . I vapori escono attraverso un condensatore separato collegato al sistema di aspirazione . Queste unità possono gestire viscosità fino a centinaia di migliaia di centipoise e sono ampiamente utilizzate per la devolatilizzazione dei polimeri, la concentrazione della resina e lo strippaggio dei solventi.
Gli evaporatori a percorso breve portano il concetto ad un ulteriore passo avanti. Il condensatore è integrato all'interno dell'evaporatore, con il percorso del vapore ridotto a pochi centimetri . Questa configurazione riduce al minimo la caduta di pressione e consente il funzionamento a pressioni fino a 0,001 mbar, abbastanza profonde per la distillazione molecolare . Le unità a percorso breve sono preferite per i prodotti più sensibili al calore, come vitamine, prodotti farmaceutici e prodotti chimici speciali ad elevata purezza.
Entrambi i tipi funzionano sotto vuoto, generalmente da 1 mbar fino a 0,001 mbar a seconda dell'applicazione . Il sistema del vuoto non è un ripensamento; è parte integrante del processo, abbassando i punti di ebollizione per proteggere il prodotto e creando il differenziale di pressione che guida il flusso di vapore.
Cosa deve fornire il sistema del vuoto
La pompa per vuoto in un sistema di evaporazione a film sottile deve far fronte a esigenze diverse da quelle di molti altri processi chimici. Il carico di vapore può essere notevole, in particolare quando vengono evaporate grandi frazioni della carica. La pompa deve mantenere una pressione stabile nonostante l'evoluzione fluttuante del vapore e deve gestire qualsiasi residuo di materiale condensato senza danni.
Per la maggior parte delle applicazioni con film strofinato, le pressioni di esercizio vanno da 1 a 10 mbar . Una pompa per vuoto ad anello liquido è una scelta comune in questo caso: tollera l'umidità e piccole quantità di liquidi trasportati e fornisce un vuoto affidabile e costante su lunghi cicli di produzione. Per un vuoto più profondo, le pompe a vite a secco offrono un funzionamento senza olio e una buona efficienza energetica, sebbene richiedano un'attenta protezione contro l'ingestione di liquidi.
Gli evaporatori a percorso breve richiedono di più dal sistema del vuoto. Sono tipiche pressioni comprese tra 0,01 e 0,001 mbar , che richiedono un sistema di pompaggio multistadio. Una combinazione di un booster meccanico (pompa Roots) e una pompa di supporto, spesso una vite a secco o una pala rotativa, è standard. Il sistema deve essere a tenuta e in grado di raggiungere rapidamente la pressione finale, poiché tempi di inattività della pompa prolungati riducono la produttività e possono esporre il prodotto a calore non necessario.
Selezione di una pompa per la tua applicazione
La scelta della pompa per vuoto dipende dalla pressione operativa, dal carico di vapore e dalla compatibilità chimica del prodotto.
Per gli evaporatori a film strofinato che funzionano a 1–10 mbar, le pompe ad anello liquido sono uno strumento affidabile. Gestiscono bene i flussi di vapore umido e la loro struttura semplice semplifica la manutenzione. Tuttavia, sono meno efficienti delle pompe a secco e richiedono un sistema di acqua di tenuta.
Le pompe a vite a secco sono sempre più specifiche per le nuove installazioni. Offrono un funzionamento senza olio, essenziale quando la purezza del prodotto è fondamentale, e possono raggiungere il vuoto profondo necessario per la distillazione a percorso breve. La loro efficienza energetica è superiore a quella delle pompe ad anello liquido, in particolare se dotate di azionamenti a velocità variabile. Il costo iniziale più elevato è spesso giustificato da minori spese operative nel corso della vita dell'apparecchiatura.
Per le applicazioni più impegnative, come la distillazione molecolare a 0,001 mbar, può essere necessaria una pompa a diffusione o una pompa turbomolecolare come stadio finale, supportata da una pompa meccanica per la sgrossatura. Questi sistemi sono costosi e complessi, ma rappresentano l'unica opzione quando il prodotto non può tollerare temperature superiori a 100°C.
Applicazioni del mondo reale
L'evaporazione a film sottile viene utilizzata in un ampio spettro di settori . Nella produzione di polimeri, rimuove monomeri e solventi residui dalle fusioni che altrimenti richiederebbero più fasi di lavaggio. Nell'industria alimentare concentra succhi di frutta e oli essenziali senza distruggere i composti aromatici. Nel settore farmaceutico, recupera i solventi dai principi attivi mantenendo lo stretto controllo termico richiesto per la conformità GMP.
Un esempio notevole è la lavorazione del tallolio, un sottoprodotto della pasta di carta. Il tallolio contiene acidi grassi, acidi resinici e steroli che devono essere separati mediante distillazione. Il materiale è viscoso, incrostativo e sensibile al calore: una combinazione che rende l'evaporazione a film sottile la tecnologia preferita. Il sistema del vuoto deve mantenere una pressione stabile durante la gestione della complessa miscela di componenti volatili e non volatili, mentre i tergicristalli devono mantenere pulita la superficie riscaldata nonostante la tendenza degli acidi della resina a polimerizzare.
Un’altra applicazione in crescita è il riciclaggio degli elettroliti delle batterie agli ioni di litio. I solventi utilizzati nella produzione delle batterie sono preziosi e devono essere recuperati con elevata purezza. Gli evaporatori a film sottile, funzionanti sotto vuoto, possono separare il solvente dai sali elettrolitici senza decomporre i componenti sensibili al calore.
Considerazioni pratiche per il funzionamento
Un sistema di evaporazione a film sottile è affidabile tanto quanto la sua pompa a vuoto. Un vuoto scarso porta a temperature operative più elevate, che accelerano il degrado e riducono la durata sia del prodotto che dell'apparecchiatura. La manutenzione regolare della pompa (cambio dell'olio per i tipi lubrificati, controlli della tenuta per le pompe a secco) è essenziale.
La velocità di avanzamento e la velocità della spazzola devono essere adeguate alla viscosità e alla volatilità del prodotto. Una velocità di alimentazione troppo elevata allaga la superficie, riducendo l'efficienza dell'evaporazione; una velocità troppo bassa provoca macchie secche e incrostazioni. La pompa del vuoto deve essere dimensionata per gestire il carico di vapore di picco, non solo quello medio, e il condensatore deve essere in grado di rimuovere il calore latente della vaporizzazione senza consentire al vapore di raggiungere la pompa.
La compatibilità dei materiali è un'altra considerazione chiave. Molte sostanze chimiche ad alta viscosità sono corrosive o abrasive. L'evaporatore e la pompa devono essere costruiti con leghe adatte (acciaio inossidabile, Hastelloy o titanio) per resistere alle condizioni di processo.
Riepilogo
L'evaporazione a film sottile è il metodo preferito per il trattamento di prodotti chimici ad alta viscosità, sensibili al calore o che provocano incrostazioni. Distribuendo l'alimentazione in un film sottile agitato meccanicamente sotto vuoto, si ottiene una rapida evaporazione con una degradazione termica minima. Il sistema del vuoto è centrale nel processo e determina la temperatura operativa, il tasso di evaporazione e la qualità del prodotto finale. La scelta della pompa giusta, sia essa ad anello liquido, a vite a secco o una combinazione multistadio, richiede un'attenta considerazione dei requisiti di pressione, del carico di vapore e dell'ambiente chimico. Se specificato e sottoposto a corretta manutenzione, un sistema di evaporazione a film sottile offre risultati costanti e di alta qualità per alcuni dei materiali più impegnativi dell'industria chimica.
Domande frequenti tecniche
D: Quale intervallo di viscosità possono gestire gli evaporatori a film sottile?
Gli evaporatori a film pulito possono trattare materiali con viscosità fino a centinaia di migliaia di centipoise . Alcuni modelli specializzati gestiscono fino a 45.000 cP alla temperatura operativa . Il limite effettivo dipende dal design del tergicristallo e dal mezzo riscaldante.
D: In che modo il vuoto migliora l'evaporazione del film sottile?
Il vuoto abbassa il punto di ebollizione del liquido, consentendo l'evaporazione a temperature più basse. Ciò protegge i prodotti sensibili al calore dalla degradazione termica e riduce l'energia richiesta per la vaporizzazione.
D: Qual è la differenza tra evaporatori a film pulito ed evaporatori a percorso breve?
Gli evaporatori a film asciugato hanno un condensatore separato collegato da un condotto del vapore. Gli evaporatori a percorso breve integrano il condensatore all'interno dell'evaporatore, riducendo al minimo la caduta di pressione e consentendo il funzionamento al di sotto di 0,01 mbar.
D: Quale pompa per vuoto è la migliore per l'evaporazione a film sottile?
Per il funzionamento a 1–10 mbar, una pompa ad anello liquido è una scelta affidabile. Per un vuoto più profondo o un funzionamento senza olio, è preferibile una pompa a vite a secco. Per la distillazione molecolare a 0,001 mbar è necessaria una pompa a diffusione o turbomolecolare.
D: Gli evaporatori a film sottile possono gestire solidi o fanghi?
SÌ. L'agitazione meccanica mantiene i solidi in sospensione e previene l'imbrattamento della superficie riscaldata. Tuttavia, il contenuto di solidi deve essere gestibile; una quantità eccessiva di solidi può richiedere una prefiltrazione.
