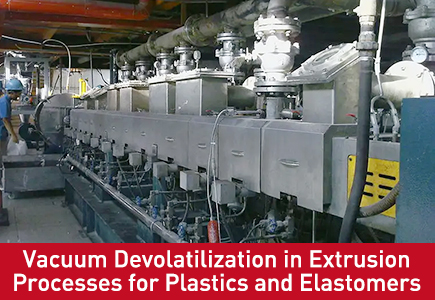

Nell'estrusione di plastica ed elastomeri, la devolatilizzazione sotto vuoto (chiamata anche degasaggio dello sfiato dell'estrusore) è una fase critica del processo che determina direttamente la qualità del prodotto finale, le prestazioni meccaniche e la resa produttiva. Applicando il vuoto controllato alla zona di sfiato della fusione, i produttori rimuovono umidità, monomeri residui, oligomeri, solventi e gas di decomposizione dal polimero fuso prima che esca dallo stampo.
Un sistema di vuoto mal progettato o sottodimensionato porta a difetti visibili come bolle, vuoti e imperfezioni superficiali, nonché problemi nascosti come ridotta resistenza alla trazione, aumento dell'odore e viscosità della fusione incoerente. Per le linee di compounding, pellettizzazione e riciclaggio ad alto volume, anche un piccolo calo nell’efficienza del degasaggio può tradursi in tonnellate di materiale di scarto e in una significativa perdita di entrate ogni mese.
In questa guida analizziamo tutto ciò che devi sapere sulla devolatilizzazione del vuoto nei processi di estrusione: principi fondamentali del processo, requisiti prestazionali chiave, tecnologie collaudate delle pompe per vuoto, criteri di selezione passo passo e soluzioni collaudate sul campo per problemi comuni come l'allagamento degli sfiati e il trascinamento della pompa.
Perché la devolatilizzazione sotto vuoto è importante per materie plastiche ed elastomeri
Quando i pellet polimerici vengono riscaldati e tagliati all'interno del cilindro di un estrusore, nella massa fusa vengono rilasciati gas intrappolati e composti volatili. Senza estrazione sotto vuoto, queste sostanze volatili rimangono disciolte o trascinate nel polimero e si espandono quando il materiale esce dallo stampo, creando vuoti interni e difetti superficiali.
Un efficace degasaggio sotto vuoto offre 6 vantaggi fondamentali per la produzione di estrusione:
Elimina bolle e vuoti: rimuove l'aria intrappolata e l'umidità vaporizzata per produrre profili, fogli e pellet densi e privi di difetti.
Migliora le proprietà meccaniche: riduce i difetti interni per aumentare la resistenza alla trazione, la resistenza agli urti e la stabilità dimensionale delle parti finite.
Migliora la qualità della superficie: elimina vaiolature, striature e difetti superficiali simili a schiuma per prodotti di estrusione di precisione e ad alta lucentezza.
Riduce odori ed emissioni: estrae monomeri residui e sostanze volatili organiche, migliorando la sicurezza sul posto di lavoro e rispettando gli standard di conformità ambientale.
Consente la lavorazione di materiali non essiccati: per i polimeri igroscopici come PET e PA, il degasaggio sotto vuoto riduce o elimina i requisiti di pre-essiccazione, risparmiando energia e tempo di processo.
Supporta il riciclo della plastica: rimuove contaminanti, umidità e prodotti di degrado dalla resina riciclata, consentendo un riciclo post-industriale e da bottiglia a bottiglia di alta qualità.
Per l'estrusione di elastomeri e gomma, il degasaggio sotto vuoto rimuove anche i sottoprodotti della polimerizzazione e l'aria intrappolata, migliorando l'uniformità della reticolazione e l'elasticità del prodotto finale.
Requisiti chiave per un sistema di vuoto per estrusore efficace
Una devolatilizzazione affidabile richiede molto più di una semplice pompa a vuoto potente. L'intero sistema deve essere adattato ai parametri del processo di estrusione per fornire prestazioni costanti in condizioni di produzione continua.
1. Livello di vuoto appropriato
Il livello di vuoto ottimale dipende dal tipo di polimero, dal contenuto volatile e dalla qualità del prodotto target. I range operativi tipici sono:
Miscelazione per uso generale: pressione assoluta 50–200 mbar, sufficiente per la rimozione di umidità e gas sfusi
Degasaggio ad alte prestazioni: 10–50 mbar assoluti, richiesto per monomeri bassobollenti e applicazioni ad elevata purezza
Processi di vuoto profondo: 1–10 mbar assoluti, utilizzati per il riciclaggio del PET, la policondensazione e requisiti di monomero residuo estremamente bassi
Il vuoto più profondo non è sempre migliore. Un vuoto eccessivamente elevato può causare inondazioni dello sfiato, formazione eccessiva di schiuma e aumento del trascinamento di polimero fuso nella linea del vuoto.
2. Velocità di pompaggio sufficiente
La velocità di pompaggio deve essere dimensionata per gestire il carico totale di gas e vapori generato dal processo, comprese perdite d'aria, vapore acqueo e sostanze volatili organiche. Come regola generale, estrusori più grandi e linee di produzione più elevate richiedono una capacità di pompaggio maggiore. Un sistema sottodimensionato non raggiungerà mai il livello di vuoto desiderato, con conseguente degasaggio incompleto.
3. Resistenza alla contaminazione e al riporto
Polimeri fusi, polveri sottili e vapori condensati vengono inevitabilmente aspirati nella linea del vuoto. Il sistema deve includere contenitori ad eliminazione diretta, filtri e condensatori per proteggere la pompa dal trascinamento di liquidi e solidi. La stessa tecnologia delle pompe dovrebbe tollerare la contaminazione occasionale senza guasti catastrofici.
4. Compatibilità chimica con i vapori di processo
Diversi polimeri rilasciano diversi componenti volatili: stirene dal polistirene, monomeri acrilici dal PMMA, vapori plastificanti dal PVC flessibile e prodotti di decomposizione dai tecnopolimeri ad alta temperatura. I materiali bagnati della pompa per vuoto e il fluido sigillante (se presente) devono essere compatibili con questi prodotti chimici per prevenire la corrosione e l'usura prematura.
5. Affidabilità del servizio continuo
Le linee di estrusione in genere funzionano 24 ore su 24, 7 giorni su 7, per campagne di produzione estese. La pompa per vuoto deve essere progettata per il funzionamento continuo, con un raffreddamento affidabile e componenti durevoli per evitare tempi di fermo non pianificati.
Tecnologie comuni delle pompe a vuoto per la devolatilizzazione degli estrusori
Diverse tecnologie di pompa offrono diversi compromessi tra costo iniziale, manutenzione, gestione del vapore e tolleranza alla contaminazione. Di seguito sono riportati i tipi più utilizzati per l'estrusione di plastica ed elastomeri, con i relativi vantaggi, limiti e applicazioni ideali.
1. Pompe per vuoto ad anello liquido
Le pompe ad anello liquido utilizzano una girante rotante e un liquido sigillante (solitamente acqua) per creare il vuoto. Costituiscono la soluzione più tradizionale e ampiamente utilizzata per il degasaggio degli estrusori.
Vantaggi: Estremamente tollerante al riporto di liquidi, polvere e particelle polimeriche; design robusto e tollerante; intrinsecamente sicuro per i vapori infiammabili; investimento iniziale basso per grandi capacità.
Limitazioni: vuoto limite limitato (vincolato dalla pressione del vapore del liquido di tenuta); maggiori consumi di acqua ed energia; rischio di contaminazione delle acque reflue senza un adeguato trattamento.
Ideale per: estrusione per uso generale ad alta produttività, compounding di PVC, linee di riciclaggio con elevato contenuto di polvere e umidità, impianti con acqua di processo disponibile.
2. Pompe per vuoto a secco
Le pompe per vuoto a artigli utilizzano rotori a artigli senza contatto per generare il vuoto, senza fluido lubrificante nella camera di pompaggio. Questa tecnologia di funzionamento a secco è diventata sempre più popolare per le moderne linee di estrusione.
Vantaggi: funzionamento 100% oil-free; eccellente tolleranza ai vapori e al leggero trascinamento; esigenze di manutenzione molto basse; alta efficienza energetica; nessuna generazione di acque reflue.
Limitazioni: Costo iniziale più elevato rispetto alle pompe ad anello liquido o a palette; vuoto finale non così profondo come quello delle pompe a palette con tenuta ad olio.
Ideale per: linee di compounding di medie e grandi dimensioni, strutture che mirano a ridurre i costi di manutenzione e di utilità, processi che generano una quantità significativa di vapori organici.
3. Pompe per vuoto a vite a secco
Le pompe a vite a secco utilizzano due rotori a vite interconnessi per fornire un vuoto uniforme e senza pulsazioni in un ampio intervallo di pressioni. Rappresentano la tecnologia premium per applicazioni di devolatilizzazione impegnative.
Vantaggi: Ampio intervallo di pressioni operative dal vuoto atmosferico al vuoto profondo; eccezionale capacità di gestione del vapore; disponibili configurazioni altamente resistenti alla corrosione; manutenzione estremamente bassa; massima efficienza energetica con controllo VFD.
Limitazioni: investimento iniziale più elevato tra le opzioni comuni.
Ideale per: linee di riciclo del PET e policondensazione a stato solido, compounding di tecnopolimeri di alto valore, sistemi di vuoto centralizzato multiestrusore, processi che richiedono un vuoto profondo e stabile.
4. Sistemi di soffiaggio per radici + pompa di supporto
Per requisiti di portata molto elevata, un soffiatore Roots (booster meccanico) è abbinato a una pompa di supporto (a palette, ad anello liquido o a artiglio) per aumentare la velocità di pompaggio mantenendo il vuoto profondo.
Vantaggi: Velocità di pompaggio molto elevata a livelli di vuoto moderati; efficienza energetica per carichi di grandi volumi; modulare e scalabile.
Limitazioni: Sistema più complesso con due fasi; richiede un'adeguata sequenza di controllo.
Ideale per: estrusori bivite di grandi dimensioni, processi ad alto contenuto volatile, linee di estrusione multi-vent.
Come selezionare il giusto sistema di devolatilizzazione sotto vuoto
La scelta della soluzione di vuoto ottimale dipende dalle dimensioni dell'estrusore, dal tipo di polimero, dalla produttività, dal contenuto volatile e dalle priorità operative. Segui questo quadro di selezione in 6 passaggi:
1. Definisci il livello di vuoto richiesto
Inizia con i tuoi requisiti di materiale e qualità:
Semplice rimozione dell'umidità e degasaggio generale: 50–200 mbar → pompa ad anello liquido o ad artigli
Miscelazione e pellettizzazione standard: 10–50 mbar → pompa rotativa a palette, a artigli o a vite
Degasaggio profondo e riciclaggio: 1–10 mbar → pompa a vite a secco o a palette a due stadi
2. Misurare la velocità di pompaggio in base alla produttività dell'estrusore
La velocità di pompaggio dovrebbe essere proporzionale al diametro dell'estrusore e alla velocità di produzione. Come guida generale:
Estrusori da 20–50 mm (laboratorio e piccola produzione): 10–50 m³/h
Estrusori da 65–95 mm (produzione media): 50–150 m³/h
Estrusori da 110–150+ mm (grande produzione): 150–500+ m³/h
Aggiungere sempre un margine di sicurezza del 30–50% per tenere conto di perdite d'aria, contenuto volatile superiore al previsto e futuri aumenti della produttività.
3. Abbinare la tecnologia della pompa alle caratteristiche del materiale
Materiali ad alta umidità/polverosi/riciclati: dare priorità alle pompe ad anello liquido o a artigli per la tolleranza alla contaminazione.
Materie plastiche/elastomeri puliti: le pompe rotative a palette o a vite forniscono un vuoto efficiente e profondo.
Polimeri altamente volatili (stirenici, PVC): le pompe a artigli o a vite gestiscono meglio i vapori e riducono la frequenza di manutenzione.
Monomeri corrosivi o aggressivi: selezionare pompe con parti a contatto con il fluido in acciaio inossidabile e guarnizioni in PTFE.
4. Pianificare la protezione e le periferiche adeguate
Ogni sistema di estrusione sottovuoto dovrebbe includere:
Contenitore/separatore ad eliminazione diretta per raccogliere residui liquidi e solidi
Filtro in ingresso per bloccare le polveri sottili e le particelle di polimero
Condensatore opzionale per condensare i vapori organici prima che raggiungano la pompa
Valvola di regolazione del vuoto per un controllo preciso della pressione
Una protezione adeguata prolunga notevolmente la durata utile della pompa e riduce i tempi di inattività per manutenzione.
5. Valutare il costo totale di proprietà
Il prezzo di acquisto iniziale rappresenta solo il 20-30% del costo totale. Confrontare:
Consumo energetico annuo
Consumo di acqua (per pompe ad anello liquido)
Frequenza del cambio olio e costi di smaltimento dei rifiuti
Intervalli di sostituzione dei materiali di consumo
Vita utile prevista e disponibilità dei pezzi di ricambio
Le pompe a camme a secco e a vite hanno in genere costi iniziali più elevati ma spese di funzionamento e manutenzione significativamente inferiori durante il loro ciclo di vita.
6. Verificare la conformità e la certificazione regionali
Per gli impianti di produzione industriale, assicurarsi che l'apparecchiatura soddisfi gli standard ambientali e di sicurezza locali:
Mercato UE: certificazione CE, certificazione ATEX per zone con atmosfera esplosiva
Mercato EAEU: certificazione EAC
Ambiente globale: conformità ROHS per i limiti delle sostanze pericolose
Sistemi di qualità: produzione certificata ISO 9001 per una qualità costante
Problemi e soluzioni comuni di devolatilizzazione del vuoto
Anche i sistemi adeguatamente dimensionati possono sviluppare problemi derivanti da variazioni del processo, usura o manutenzione inadeguata. Di seguito sono riportati i problemi più frequenti e le relative soluzioni comprovate.
1. Vuoto insufficiente/Scarsa qualità di degasaggio
Cause: perdite d'aria del sistema in corrispondenza delle connessioni flangiate o delle guarnizioni di sfiato; pompa sottodimensionata; filtro o tubazione intasati; olio della pompa contaminato (modelli con tenuta ad olio); guarnizione del materiale fuso rotta nella vite dell'estrusore.
Soluzioni: Eseguire un test di tenuta sull'intera linea del vuoto; stringere o sostituire guarnizioni e sigilli; pulire o sostituire i filtri di ingresso; cambiare l'olio della pompa contaminato; verificare che la configurazione della vite fornisca un'efficace tenuta del materiale fuso prima della zona di sfiato.
2. Allagamento dello sfiato/trasporto di polimero
Cause: Livello di vuoto troppo alto per la viscosità del fuso; configurazione coclea errata (capacità di trasporto a valle insufficiente); velocità di avanzamento troppo elevata; contropressione sullo stampo troppo elevata; temperatura di fusione troppo bassa che causa elevata viscosità.
Soluzioni: installare una valvola di regolazione del vuoto per ridurre il livello di vuoto nello sfiato; ottimizzare la geometria della vite per migliorare il trasporto sotto la zona di sfiato; ridurre la velocità di alimentazione o aumentare la temperatura di fusione; verificare l'eventuale blocco della matrice o del pacco schermo; installare un vaso ad eliminazione diretta più grande con protezione da troppopieno.
3. Degrado rapido della pompa e manutenzione frequente
Cause: particelle di polimero e vapori condensati entrano nella pompa; protezione in ingresso insufficiente; tecnologia di pompaggio incompatibile per i vapori di processo.
Soluzioni: aggiornare la filtrazione e aggiungere un condensatore prima dell'ingresso della pompa; aumentare temporaneamente la frequenza della manutenzione; per un miglioramento a lungo termine, passare a una tecnologia di pompa più tollerante alla contaminazione come la pinza a secco o l'anello liquido.
4. Surriscaldamento della pompa a vuoto
Cause: Sistema di raffreddamento bloccato; funzionamento continuo a pressioni estreme; eccessivo carico di vapore che causa un elevato calore di compressione; ingresso ristretto.
Soluzioni: pulire le alette di raffreddamento e garantire un flusso d'aria o un flusso di acqua di raffreddamento adeguati; verificare che la pompa sia correttamente dimensionata per la pressione di esercizio; aggiungere un pretrattamento di condensazione del vapore per ridurre il carico termico; verificare le restrizioni sull'ingresso.
5. Schiuma nella zona di ventilazione
Cause: elevato contenuto volatile nella materia prima; livello di vuoto troppo elevato; tempo di residenza del fuso insufficiente.
Soluzioni: Ridurre il livello di vuoto utilizzando una valvola a farfalla; materiali igroscopici pre-asciutti; aumentare la temperatura di fusione per ridurre la viscosità e consentire alle bolle di fuoriuscire più facilmente; prendere in considerazione l'aggiunta di un secondo stadio di sfiato per materiali altamente volatili.
Conclusione
La devolatilizzazione sotto vuoto è una fase decisiva del processo per l'estrusione di plastica ed elastomeri, che incide direttamente sulla qualità del prodotto, sul tasso di scarto e sulla redditività della produzione. Selezionando la giusta tecnologia della pompa, implementando un'adeguata protezione del sistema e adattando le prestazioni del vuoto ai requisiti specifici di materiale e produttività, è possibile ottenere un degasaggio coerente ed efficiente con manutenzione e tempi di fermo minimi.
Che tu abbia bisogno di una pompa singola per una piccola linea di compounding, di un pacchetto completo di degasaggio per un grande impianto di riciclaggio o di una soluzione di aspirazione centralizzata personalizzata per un impianto di estrusione multilinea, Wordfik può fornire una soluzione su misura, certificata a livello globale, supportata da un supporto tecnico completo. Contatta oggi stesso i nostri esperti del vuoto per una valutazione gratuita del processo e una proposta di progettazione del sistema.
FAQ
D: Quale livello di vuoto è necessario per il degasaggio dell'estrusore?
Per la miscelazione e la rimozione dell'umidità per scopi generali, in genere sono sufficienti 50–200 mbar assoluti. Per una pellettizzazione e una rimozione di monomeri di alta qualità, si consigliano 10–50 mbar. Per applicazioni di degasaggio profondo come il riciclaggio del PET, potrebbero essere necessari 1–10 mbar assoluti. Il livello ottimale dipende dal tipo di polimero e dal contenuto volatile residuo target.
D: Posso utilizzare una pompa rotativa a palette a due stadi per la devolatilizzazione dell'estrusore?
Sebbene le pompe a palette a due stadi possano raggiungere un vuoto più profondo, generalmente non sono ideali per il degasaggio continuo dell'estrusione. La maggior parte dei processi di estrusione operano nell'intervallo 10-200 mbar, dove le pompe a palette, a artigli o ad anello liquido monostadio funzionano in modo più efficiente e con una migliore tolleranza ai vapori e al trascinamento.
D: Come posso evitare che il polimero entri nella mia pompa per vuoto?
Innanzitutto, assicurarsi che la progettazione della vite e le impostazioni del processo siano adeguate per evitare l'allagamento dello sfiato. Installare un vaso separatore (separatore) di dimensioni adeguate tra lo sfiato dell'estrusore e l'ingresso della pompa, con un sifone di sicurezza secondario per il troppopieno. Aggiungi un filtro di ingresso per la cattura delle particelle fini. Per i processi ad alto rischio, scegli tecnologie di pompa intrinsecamente tolleranti alla contaminazione come le pompe ad anello liquido o a camme a secco.
D: Pompa ad anello liquido o ad artiglio secco per il degasaggio dell'estrusione: qual è la migliore?
Le pompe ad anello liquido hanno costi iniziali inferiori e tollerano molto bene la contaminazione pesante, ma consumano acqua e hanno un consumo energetico maggiore. Le pompe a camme a secco sono prive di olio, sono più efficienti dal punto di vista energetico e richiedono meno manutenzione, ma richiedono un investimento iniziale più elevato. Scegli l'anello liquido per linee di riciclaggio polverose con acqua di processo disponibile; scegli la pinza a secco per linee di compounding pulite che privilegiano bassi costi operativi e zero acque di scarico.
D: Quali sono i vantaggi di un sistema di aspirazione centralizzato per più estrusori?
Un sistema di aspirazione centralizzato riduce la potenza totale installata rispetto alle singole pompe per linea. Consente la manutenzione centralizzata, ambienti di produzione più silenziosi e la facile aggiunta di capacità di backup ridondante per prevenire tempi di inattività della produzione. È la configurazione più conveniente per strutture con 3 o più linee di estrusione operative.
