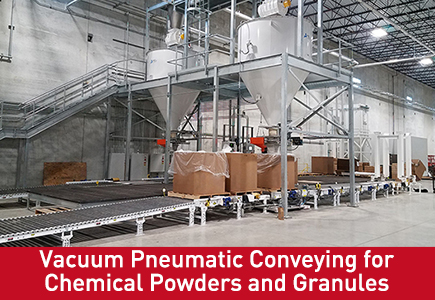

Trasporto pneumatico sotto vuoto per polveri e granuli chimici
Per decenni, gli ingegneri di processo hanno trattato polveri e granuli come se fossero semplicemente liquidi a lento movimento. Non lo sono. I solidi sfusi secchi colmano, allagano, segregano, agglutinano, assorbono umidità, aerano, degradano e impolverano. Spostarli da un punto a un altro non significa pompare: riguarda il controllo dell’aria, la gestione dell’attrito e la comprensione di come le singole particelle si comportano sotto pressione.
Il trasporto pneumatico sotto vuoto è uno dei pochi metodi che affronta tutte queste sfide in un unico sistema chiuso.
Perché il vuoto e non la pressione?
La differenza fondamentale tra il trasporto a vuoto e quello a pressione non è solo la direzione del flusso d'aria: è ciò che accade quando qualcosa va storto.
In un sistema a pressione, il ventilatore si trova all'ingresso e spinge il materiale attraverso la linea. Se un giunto perde, materiale e polvere vengono spinti verso l'esterno nell'impianto. Ciò crea problemi di pulizia, perdita di prodotto, rischi di contaminazione incrociata, esposizione dell’operatore e, quando è coinvolta polvere combustibile, seri problemi di sicurezza.
In un sistema del vuoto, il produttore del vuoto si trova al punto finale e trascina il materiale attraverso la linea. Una perdita attira l'aria ambiente verso l'interno invece di spingere fuori il materiale. La polvere rimane contenuta. La pianta rimane più pulita. Gli operatori sono più sicuri.
Questa distinzione da sola rende il trasporto sotto vuoto la scelta predefinita per molte applicazioni chimiche in cui il contenimento e il controllo delle polveri non sono negoziabili.
Fase diluita vs. fase densa: cosa cambia realmente
La maggior parte delle persone ritiene che i sistemi a vuoto possano eseguire solo il trasporto in fase diluita: alta velocità, particelle sospese nell'aria, veloce ma aggressivo sui materiali. Il trasporto in fase densa (materiale lento, delicato e in movimento in blocchi) era tradizionalmente riservato ai sistemi a pressione.
Questa ipotesi non è più corretta. Il trasporto sotto vuoto in fase densa è ormai una tecnologia collaudata e la differenza tra le due modalità è sostanziale.
La fase diluita sospende le particelle in un flusso d'aria in rapido movimento. È economico ed efficace per molti solidi sfusi dove la degradazione e la segregazione delle particelle non rappresentano un problema. Ma richiede un’elevata velocità del gas, in genere da 15 a 35 metri al secondo, che aumenta la degradazione del prodotto, la segregazione e l’usura delle apparecchiature.
La fase densa sposta i materiali in gruppi gestiti a bassa velocità, proteggendo prodotti friabili, abrasivi o miscelati. La densità di trasporto può essere da 20 a 400 volte superiore a quella della fase diluita, con conseguente minore richiesta di energia e ridotta usura delle tubazioni. La fase densa utilizza spesso tubi di diametro inferiore, che possono spostarsi in layout di impianti ristretti in modo più flessibile.
Il compromesso? La fase densa è più lenta e dipende maggiormente dalle caratteristiche del materiale. Non funziona per ogni polvere. Il test non è facoltativo: è essenziale.
I cinque componenti che lo fanno funzionare
Un sistema di trasporto a vuoto è costruito attorno a cinque componenti principali che devono funzionare insieme in modo affidabile:
Il ricevitore a vuoto è il recipiente principale in cui viene raccolto il materiale trasportato. I trasportatori sono progettati per uno scarico rapido e pulito e una facile manutenzione, spesso con mezzi filtranti specializzati per polveri fini o soggette a polvere.
La pompa per vuoto o il ventilatore forniscono l'aspirazione. Le opzioni includono tecnologie a lobi rotanti, rigenerative e Venturi, a seconda delle caratteristiche del materiale e dei requisiti di produttività.
La linea di trasporto sposta il materiale attraverso tubi o tubazioni progettati per ridurre l'attrito e proteggere l'integrità del prodotto.
La bacchetta di raccolta garantisce un funzionamento regolare e senza intasamenti quando il materiale entra nella linea di trasporto.
Il gruppo filtrante protegge il produttore del vuoto dalle polveri sottili e garantisce lo scarico dell'aria pulita attraverso cartucce, sacchetti filtro o separazione ciclonica.
Ogni componente influenza gli altri. Un filtro di dimensioni scadenti si oscura rapidamente. Una pompa sottodimensionata fatica a mantenere il vuoto. Un ricevitore con lo stile del corpo sbagliato (concentrico per polveri a flusso libero, sfalsato per materiali coesivi) può trasformare un sistema affidabile in un problema cronico.
La domanda sulla pompa: cosa funziona davvero
La pompa del vuoto è il cuore del sistema. Selezionare quello sbagliato è costoso.
Le pompe ad anello liquido tollerano l'umidità e il trascinamento di liquidi meglio della maggior parte dei modelli. Sono robusti e semplici, il che li rende una scelta comune per le applicazioni chimiche in cui i gas di processo sono umidi o contaminati. L'efficienza è moderata e la gestione dell'acqua di tenuta aggiunge complessità, ma gestiscono abusi che distruggerebbero altri tipi di pompe.
Le pompe a vite a secco offrono un funzionamento senza olio e un'elevata efficienza energetica. Sono sempre più specifici per le nuove installazioni in cui la purezza del prodotto è importante e i costi operativi sono al centro dell'attenzione. Il costo iniziale più elevato viene spesso recuperato attraverso un minore consumo energetico e una ridotta manutenzione. Sono meno tolleranti all'ingresso di liquidi rispetto alle pompe ad anello liquido, quindi la separazione a monte deve essere efficace.
I ventilatori rigenerativi forniscono un flusso d'aria elevato con un vuoto moderato. Sono semplici, richiedono poca manutenzione e sono particolarmente adatti per il trasporto di fasi diluite su distanze da brevi a medie. Non possono raggiungere il vuoto profondo richiesto per i sistemi in fase densa.
I sistemi Venturi (azionati ad aria compressa) sono compatti e non hanno parti mobili, ma sono inefficienti dal punto di vista energetico rispetto alle pompe meccaniche. Sono più adatti per applicazioni su piccola scala o intermittenti.
I problemi che non compaiono nei libri di testo
Le scuole di ingegneria insegnano la fluidodinamica e la termodinamica. Non insegnano cosa fare quando un sistema di vuoto in fase densa si rifiuta di formare tappi adeguati perché il flusso d'aria nel punto di raccolta è troppo elevato.
Questo è un vero problema. In un caso, la riduzione del flusso d’aria per favorire la formazione dei tappi ha impedito alla polvere di raggiungere lo scarico. La soluzione, riconfigurare le tubazioni per posizionare il primo tratto verticale più vicino al punto di raccolta, era controintuitiva ma efficace. Ha consentito al sistema di formare tappi adeguati mantenendo il flusso d'aria richiesto.
L'ostruzione dei materiali è un altro problema comune. Se una polvere è sufficientemente coesa da formare un arco o forare una tramoggia, è sufficientemente coesiva da otturare una linea di trasferimento. I trasmettitori di pressione possono rilevare le ostruzioni e avviare routine di pulizia automatizzate. Il tubo flessibile può funzionare meglio del tubo rigido in alcune applicazioni.
L'accecamento dei filtri affligge i sistemi che trattano polveri ultrafini. Le particelle fini intasano i mezzi filtranti, soffocando l'intero processo di trasporto. I pre-separatori a ciclone e i sistemi di pulizia a getto di impulsi aiutano, ma il giusto mezzo filtrante (cartuccia, sacco o membrana) deve essere abbinato alla polvere specifica.
La segregazione avviene perché il trasporto sottovuoto utilizza l'aria per spostare le particelle e le particelle più piccole si separeranno da quelle più grandi durante il trasporto. Questo è un problema particolare per i prodotti miscelati dove l'uniformità è importante.
Considerazioni pratiche per le applicazioni chimiche
Le proprietà dei materiali vengono prima di tutto. La densità apparente, la distribuzione granulometrica, il contenuto di umidità, la coesione e l'abrasività influiscono tutti sulla progettazione del sistema. Il test non è una cosa piacevole da avere: è un requisito. Come ha affermato un ingegnere, non esistono formule che possano tenere conto di ogni proprietà materiale immaginabile o configurazione del trasportatore.
La distanza di trasporto e l'alzata verticale determinano le dimensioni della pompa e il diametro del tubo. I sistemi a vuoto hanno generalmente una distanza più limitata rispetto ai sistemi a pressione, sebbene il trasporto a vuoto in fase densa abbia esteso tale intervallo.
Il contenimento è l'impostazione predefinita. Il trasporto sotto vuoto è intrinsecamente chiuso. Per i materiali tossici, potenti o combustibili, tale contenimento non è solo conveniente, ma è normativo.
La pulizia è importante. Nelle applicazioni chimiche in cui il cambio prodotto è frequente, i sistemi devono essere progettati per una facile pulizia. I design modulari con morsetti a sgancio rapido e gruppi di filtri accessibili riducono i tempi di fermo.
Riepilogo
Il trasporto pneumatico sottovuoto non è la scelta giusta per ogni applicazione chimica. Lunghe distanze e portate molto elevate possono ancora favorire i sistemi a pressione. Ma per la maggior parte delle applicazioni negli stabilimenti che coinvolgono polveri e granuli, dove il contenimento, il controllo delle polveri e l'integrità del prodotto sono priorità, il trasporto a vuoto offre una soluzione pulita, flessibile e affidabile.
La scelta tra fase diluita e densa determina la velocità di trasporto, la degradazione del prodotto e il consumo di energia. La scelta della tecnologia della pompa influisce sui costi operativi, sulla manutenzione e sull'affidabilità. La progettazione di ricevitori, filtri e tubazioni determina se il sistema funziona senza intoppi o diventa un problema di manutenzione.
In teoria il trasporto sotto vuoto non è complicato. In pratica, richiede attenzione al comportamento materiale, all’integrazione del sistema e al tipo di risoluzione dei problemi che nessun libro di testo può insegnare.
Domande frequenti tecniche
D: Qual è la differenza tra il trasporto sotto vuoto in fase diluita e in fase densa?
La fase diluita sospende le particelle in un flusso d'aria in rapido movimento ad alta velocità. La fase densa muove i materiali in fasi lente e controllate a bassa velocità. La fase densa è più delicata sui materiali friabili e abrasivi ma richiede un controllo più preciso e dipende maggiormente dalle caratteristiche del materiale.
D: Perché scegliere il trasporto sotto vuoto rispetto a pressione per prodotti chimici?
I sistemi di aspirazione contengono polvere e materiale all'interno della linea di trasporto. Se si verifica una perdita, l'aria viene aspirata verso l'interno anziché il materiale espulso. Ciò rende il trasporto sotto vuoto più pulito, più sicuro e più adatto per le applicazioni in cui il controllo della polvere e l'esposizione dell'operatore costituiscono problemi.
D: Quale pompa per vuoto è la migliore per il trasporto di polveri chimiche?
Le pompe ad anello liquido tollerano bene l'umidità e il trascinamento. Le pompe a vite a secco offrono un funzionamento senza olio e un'elevata efficienza. I soffiatori rigenerativi sono adatti per applicazioni in fase diluita a breve distanza. La scelta giusta dipende dalle proprietà del materiale, dalla distanza di trasporto e dalle priorità dei costi operativi.
D: Come posso evitare l'otturazione del filtro nel trasporto sotto vuoto?
Utilizzare un pre-separatore a ciclone per rimuovere il materiale sfuso prima che raggiunga il filtro. Abbina il mezzo filtrante alla polvere specifica: cartuccia, sacchetto o membrana. I sistemi di pulizia a getto di impulsi aiutano a mantenere le prestazioni del filtro. Per le polveri ultrafini possono essere necessari mezzi filtranti specializzati.
D: I sistemi di aspirazione possono gestire polveri coesive o difficili?
Sì, con un design adeguato. Le polveri coesive come l'ossido di zinco richiedono angoli della tramoggia ripidi, finiture interne lucide e uscite di dimensioni adeguate per evitare incurvamenti e forature. I trasmettitori di pressione possono rilevare e rimuovere automaticamente i tappi. Il test è essenziale per determinare l’approccio giusto.
