Pompe per vuoto a vite per la produzione di semiconduttori
Nel mondo ultrapreciso della produzione di semiconduttori, i sistemi di vuoto sono gli eroi non celebrati. Creano e mantengono gli ambienti incontaminati necessari per processi critici come la deposizione chimica da vapore (CVD), l'attacco e l'impianto di ioni. Tuttavia, quando una pompa per vuoto si guasta o presenta prestazioni inferiori, non si verifica solo un lieve ritardo; può portare a catastrofiche perdite di rendimento, costosi tempi di inattività degli strumenti ed eventi di contaminazione che mettono a repentaglio interi lotti di produzione.
Questa guida descrive nel dettaglio i cinque problemi più comuni e costosi delle pompe per vuoto negli impianti di fabbricazione di semiconduttori (FAB). Ne esploreremo le cause profonde, forniremo soluzioni attuabili e spiegheremo come selezionare fin dall'inizio la giusta tecnologia di pompaggio sia la strategia preventiva più efficace.
1. Contaminazione e backstreaming da idrocarburi
Il problema: questo è il principale killer del rendimento nei processi front-end. Gli idrocarburi degli oli della pompa possono rifluire dalla pompa nella camera di processo ultra pulita, contaminando i wafer. Questi contaminanti creano difetti nei circuiti su scala nanometrica, portando al guasto del dispositivo e alla riduzione della resa.
Cause principali:
Utilizzo delle tradizionali pompe per vuoto rotative a palette con tenuta a olio o pompe a diffusione in applicazioni sensibili.
Degrado dell'olio della pompa dovuto alle alte temperature o alla reazione con i gas di processo.
Sistemi di spurgo e trappole fredde inadeguati o malfunzionanti.
Soluzioni:
Eliminare la fonte: transizione alla tecnologia delle pompe per vuoto a secco. Le pompe per vuoto a secco, che non utilizzano olio sigillante nella camera di pompaggio, eliminano completamente il rischio di ritorno di idrocarburi.
Utilizzare la filtrazione nel punto di utilizzo: implementare e mantenere efficaci trappole di ingresso, adsorbitori o convertitori catalitici progettati per catturare contaminanti specifici.
Ottimizzazione della manutenzione: per i processi in cui le pompe a secco non sono ancora realizzabili, implementare un programma di cambio dell'olio aggressivo e frequente utilizzando solo fluidi ad elevata purezza e di grado semiconduttore.
2. Corrosione e attacco chimico
Il problema: i processi dei semiconduttori utilizzano gas altamente aggressivi come fluoro, cloro, tricloruro di boro ed esafluoruro di tungsteno. Questi gas e i relativi sottoprodotti del plasma possono corrodere rapidamente i componenti interni di una pompa, come rotori, statori e cuscinetti, provocando guasti improvvisi, generazione di particelle metalliche e prestazioni di pompaggio instabili.
Cause principali:
I materiali standard delle pompe (come gli acciai standard o l'alluminio) non sono compatibili con le sostanze chimiche di processo.
Flusso di gas di spurgo (come l'azoto) insufficiente o inadeguato per spazzare i gas corrosivi attraverso la pompa.
Ingresso di umidità, che può combinarsi con i gas di processo per formare acidi altamente corrosivi.
Soluzioni:

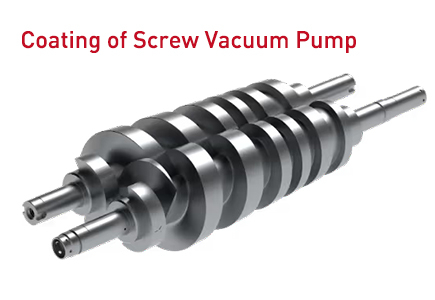

Specificare la struttura resistente alla corrosione: scegliere pompe con interni nichelati, rivestiti in PTFE o rivestiti in ceramica. Per applicazioni estreme, specificare pompe realizzate interamente con leghe resistenti alla corrosione.
Garantire un adeguato spurgo a secco: implementare un sistema di spurgo con gas inerte continuo e regolato. Ciò crea una barriera protettiva e aiuta a trasportare i sottoprodotti reattivi attraverso la pompa prima che possano depositarsi o corrodersi.
Controllare l'umidità: utilizzare blocchi del carico e assicurarsi che la pompa e le linee di scarico siano adeguatamente riscaldate per prevenire la formazione di condensa.
3. Generazione e rilascio di particelle
Il problema: la stessa pompa per vuoto può diventare una fonte di contaminazione da particolato. Le particelle possono essere generate dall'usura interna (ad esempio, dal degrado dei cuscinetti) o dalla rottura di scaglie di depositi di processo induriti. Queste particelle possono migrare a monte, contaminando camere e wafer.
Cause principali:
Usura meccanica nelle pompe con componenti a contatto.
Accumulo e successiva sfaldamento di residui di processo (ad es. ossidi, nitruri) all'interno della pompa.
Utilizzo di lubrificanti interni che possono degradarsi e formare particelle.
Soluzioni:
Pompe selezionate con tecnologia senza contatto: pompe come quelle a vite o a artigli hanno rotori sincronizzati che non si toccano mai, riducendo drasticamente la generazione di particelle dovuta all'usura.
Implementare la pulizia in situ: scegliere modelli di pompa che consentano procedure CIP (Cleaning-In-Place) automatizzate. Questo dissolve e rimuove in modo sicuro i depositi interni senza smontare, mantenendo la pompa pulita e ripristinando le prestazioni.
Monitoraggio dello scarico della pompa: installa contatori di particelle sulle linee di scarico della pompa per monitorare in modo proattivo l'emissione di particolato della pompa e pianificare la manutenzione prima che diventi un problema.
4. Scarsa affidabilità e tempi di inattività elevati per manutenzione
Il problema: guasti imprevisti della pompa causano tempi di inattività non programmati degli strumenti, il che è straordinariamente costoso in uno stabilimento ad alto utilizzo. Una manutenzione frequente e prolungata riduce anche l'efficacia complessiva delle apparecchiature (OEE).
Cause principali:
Pompe non progettate per cicli di lavoro dei semiconduttori 24 ore su 24, 7 giorni su 7.
Mancanza di monitoraggio delle condizioni che porta a una manutenzione reattiva (non proattiva).
Progettazioni di pompe complesse la cui manutenzione è difficile e richiede molto tempo.
Soluzioni:
Investi in pompe robuste e di qualità per semiconduttori: scegli pompe appositamente progettate e costruite per il funzionamento continuo in ambienti industriali difficili, non modelli industriali riconvertiti.
Adotta la manutenzione predittiva: utilizza pompe con sensori intelligenti integrati che monitorano la temperatura, le vibrazioni e la potenza del motore. I controller avanzati possono analizzare l'andamento di questi dati per prevedere i guasti con settimane di anticipo.
Progettate per la manutenzione: selezionate pompe con un design modulare che consente la rapida sostituzione di componenti soggetti a usura elevata come cuscinetti o guarnizioni, riducendo al minimo il tempo medio di riparazione (MTTR).
5. Consumo energetico inefficiente
Il problema: le pompe per vuoto sono tra i maggiori consumatori di elettricità in una fabbrica. I progetti di pompe più vecchi o inefficienti funzionano a velocità costante indipendentemente dalla domanda del processo, sprecando enormi quantità di energia e aumentando l'impronta di carbonio della fabbrica e i costi operativi.
Cause principali:
Utilizzo di pompe a velocità fissa con valvole a farfalla o linee di bypass.
Pompe sovradimensionate che funzionano lontano dal punto di efficienza ottimale.
Mancanza di gestione energetica a livello di sistema.
Soluzioni:
Implementare la tecnologia di azionamento a frequenza variabile (VFD): una pompa per vuoto a vite VFD può regolare la propria velocità con precisione per adattarsi al carico di gas in tempo reale. Ciò può ridurre il consumo energetico del 40-60% rispetto a una pompa a velocità fissa.
Dimensiona correttamente la tua pompa: collabora con i tecnici applicativi per selezionare una pompa che funzioni vicino alla sua massima efficienza per i requisiti specifici di pressione e flusso di base del processo.
Consideriamo il recupero del calore: il lavoro di compressione in una pompa genera calore. Sistemi avanzati possono catturare questa energia termica per utilizzarla altrove nella struttura.

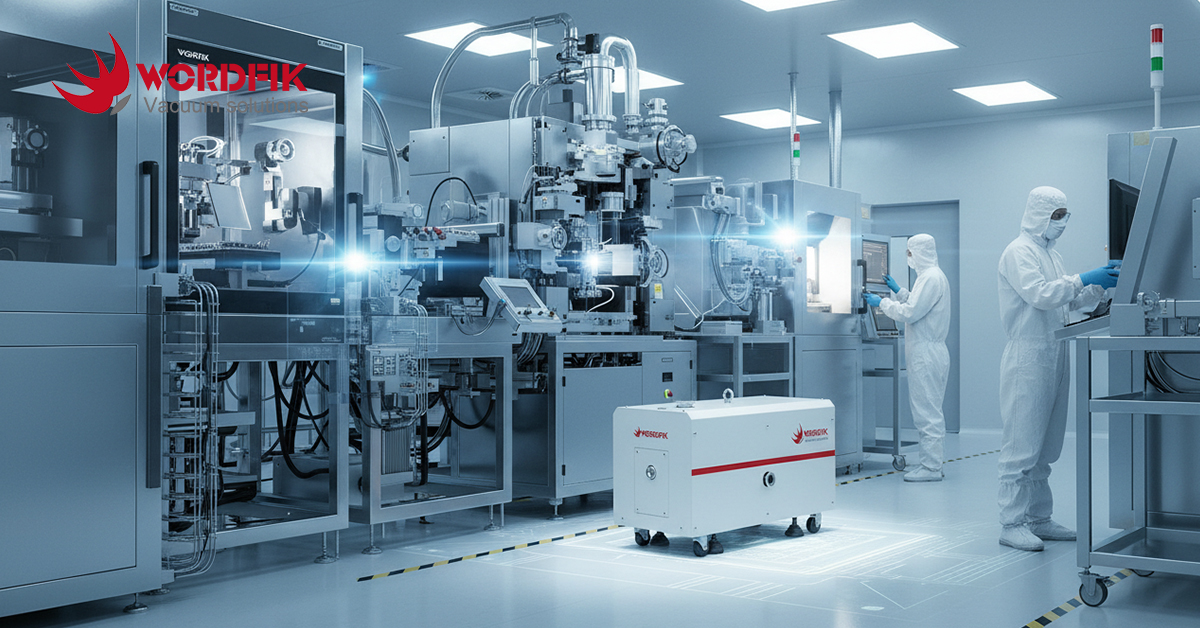

Perché le pompe per vuoto a vite Wordfik serie DVS rappresentano la scelta ideale per la produzione di semiconduttori
Affrontare i cinque problemi critici di cui sopra richiede più di una semplice pompa standard; richiede una soluzione progettata per le sfide uniche dell'industria dei semiconduttori. La pompa per vuoto a vite senza olio Wordfik serie DVS è stata progettata da zero per essere questa soluzione.
Massima purezza e controllo proattivo della contaminazione: essendo una vera pompa oil-free al 100%, la serie DVS elimina il rischio di contaminazione da idrocarburi alla fonte. Fondamentalmente, il suo sistema di spurgo con azoto ottimizzato integrato consente uno spurgo preciso e continuo della camera di pompaggio. Ciò previene attivamente la condensazione e l'accumulo di sottoprodotti del processo corrosivi o che formano particelle, salvaguardando la resa nei processi di deposizione e incisione più delicati.
Resistenza chimica senza pari: progettata con rivestimenti avanzati e materiali resistenti alla corrosione su tutte le superfici bagnate, la pompa DVS resiste agli agenti chimici più aggressivi del settore, garantendo lunga durata e affidabilità.
Progettato per la pulizia: i rotori a vite senza contatto riducono al minimo la generazione di particelle, mentre le opzioni per la pulizia automatizzata in situ (CIP) prevengono la formazione di depositi che riducono le prestazioni, mantenendo un ambiente di pompaggio pulito.
Massima operatività con monitoraggio intelligente: Costruita per un servizio continuo con un design robusto, la pompa DVS offre molto più della semplice affidabilità. La sua connettività IoT integrata e i sensori intelligenti consentono il monitoraggio remoto in tempo reale di parametri critici per la salute come la temperatura dei cuscinetti, le vibrazioni e il carico del motore. Ciò consente una vera manutenzione predittiva, avvisando il tuo team di potenziali problemi prima che causino tempi di inattività non pianificati, massimizzando così la disponibilità degli strumenti e l'efficacia complessiva delle apparecchiature (OEE).
Efficienza intelligente: dotata di un azionamento a frequenza variabile (VFD) ad alta efficienza, la pompa DVS regola dinamicamente la velocità in base alla domanda del processo, garantendo un notevole risparmio energetico e un costo totale di proprietà inferiore.
Nella produzione di semiconduttori, la pompa per vuoto è un componente fondamentale per l'integrità del processo. Scegliere una pompa come la serie Wordfik DVS, realizzata appositamente per risolvere questi problemi fondamentali del settore, significa investire in rendimento, tempi di attività ed eccellenza operativa.
