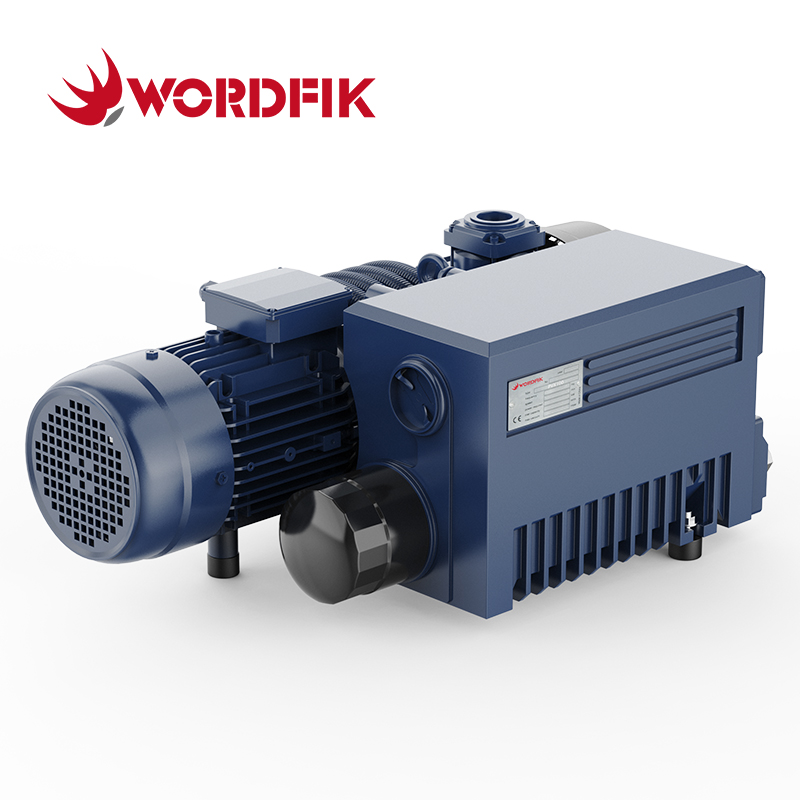

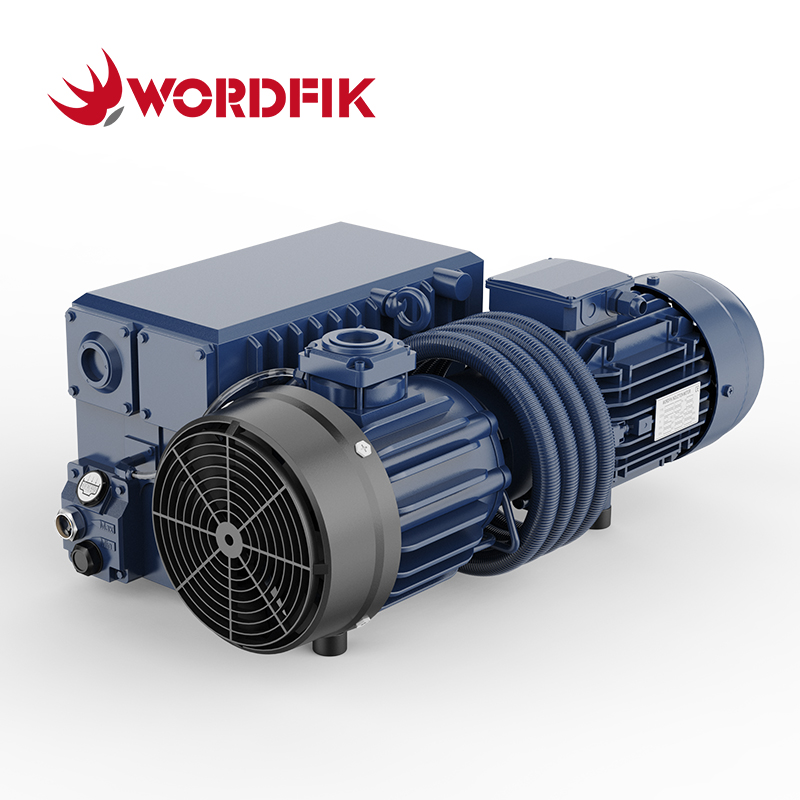

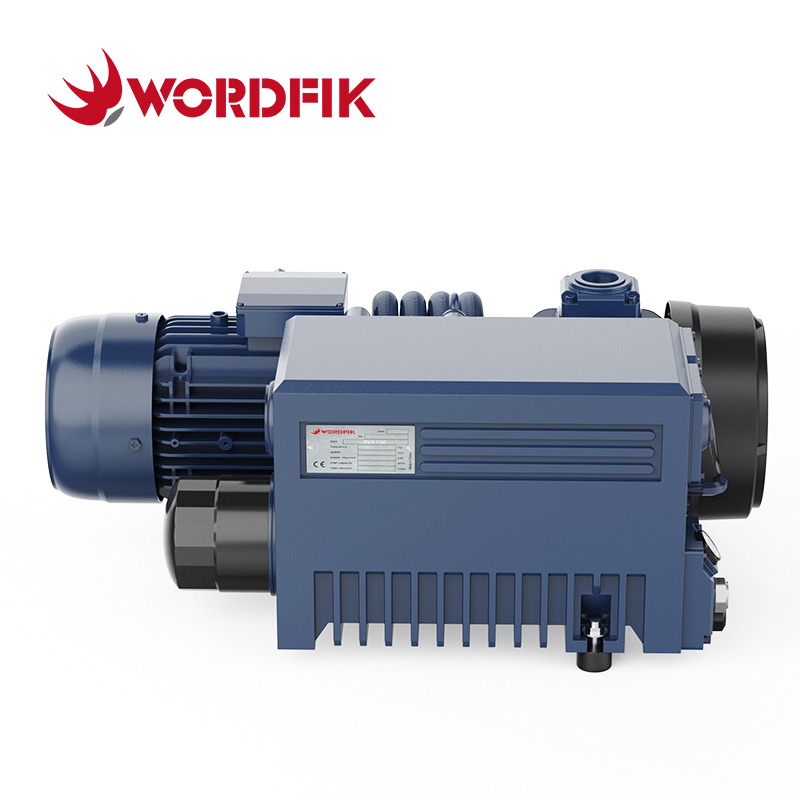

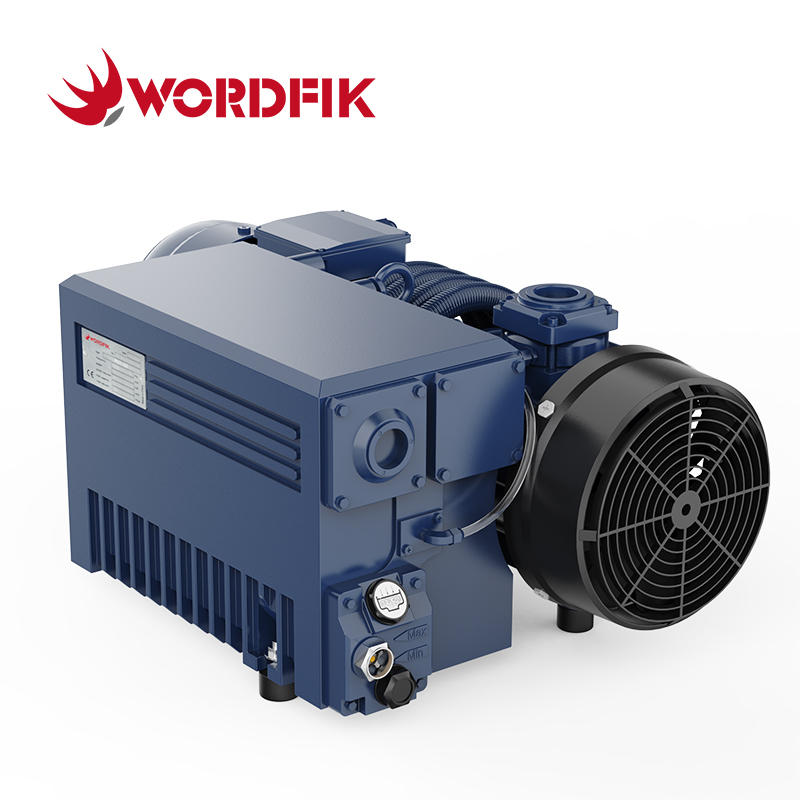

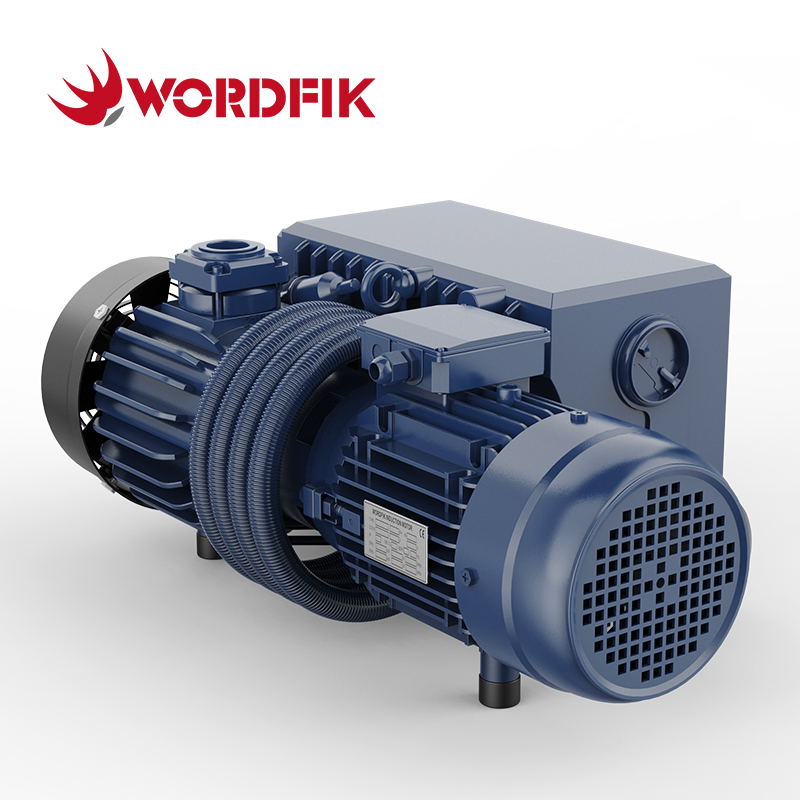

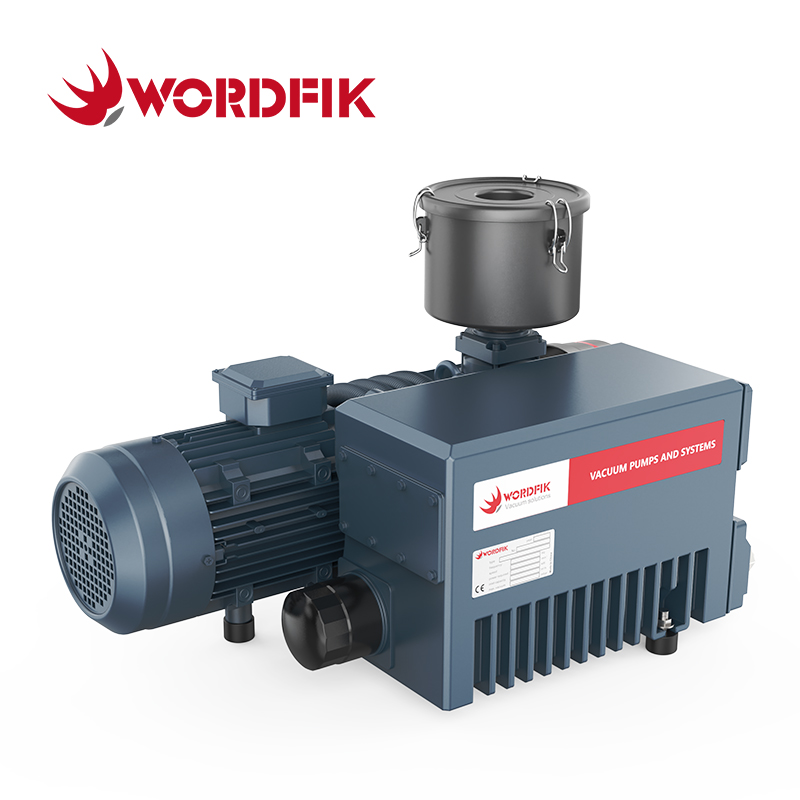

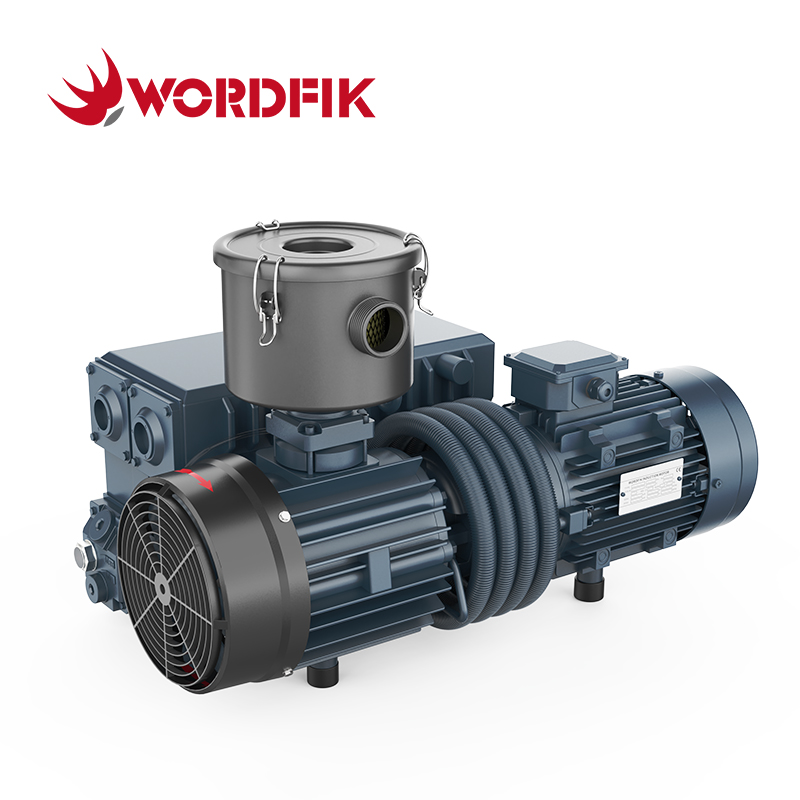

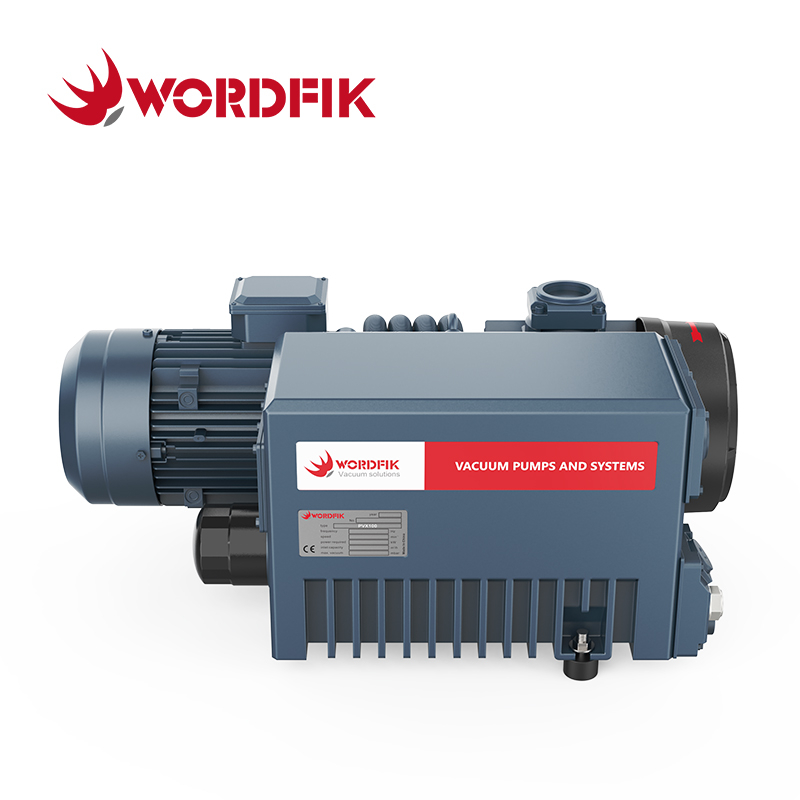

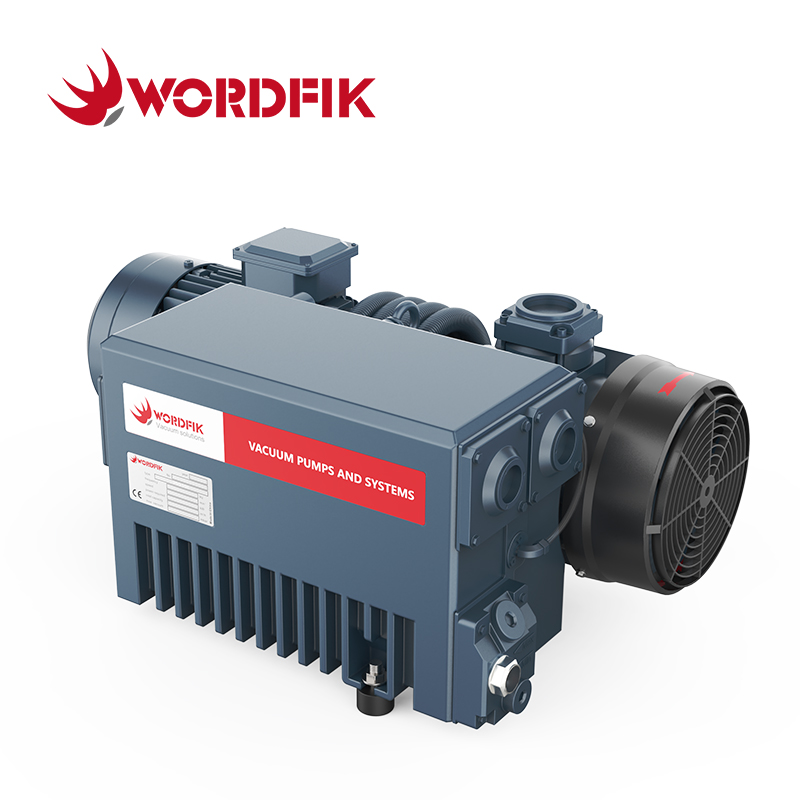

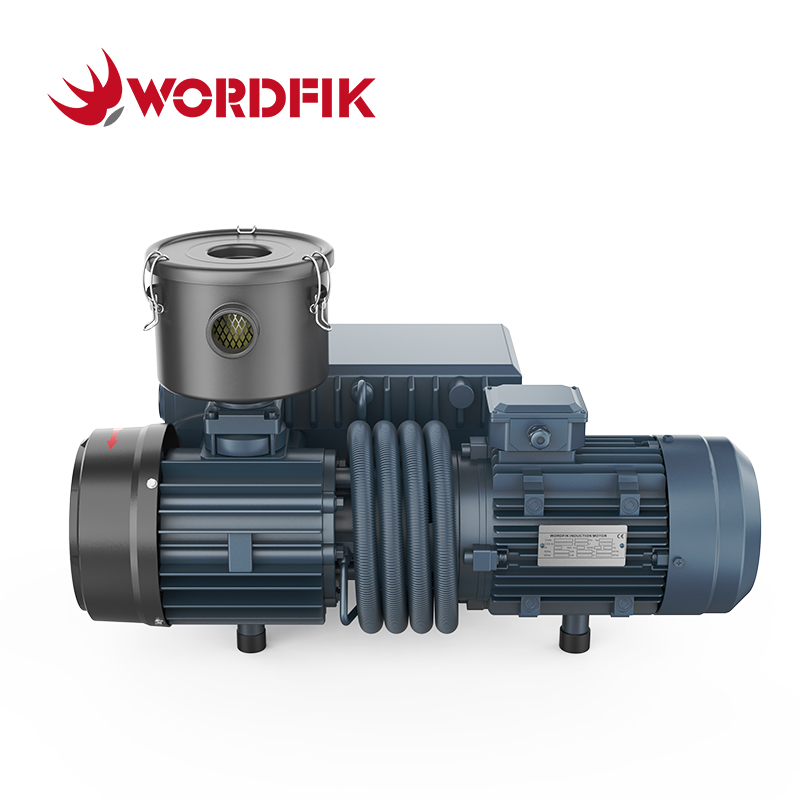

La Wordfik PVX100 è una pompa per vuoto rotativa a palette lubrificata a olio ad alto flusso per impieghi gravosi, progettata per applicazioni industriali esigenti su larga scala. Come sostituto diretto delle pompe a palette con tenuta a olio Busch R5 RA 0100F, eroga 100 m³/h (58,9 CFM) a 50 Hz e 120 m³/h (70,6 CFM) a una velocità di pompaggio di 60 Hz, mantenendo un vuoto finale affidabile di 0,5 mbar (0,375 torr) in condizioni di funzionamento prolungato a pieno carico.
Costruito con un robusto corpo in ghisa per impieghi gravosi e un gruppo rotore lavorato con precisione, è dotato di una valvola zavorratrice del gas integrata per una tolleranza al vapore acqueo di 1,5 kg/h, ideale per processi con elevato contenuto di umidità. Il cilindro e il rotore trattati termicamente offrono un'eccellente resistenza alla corrosione, mentre le guarnizioni in gomma fluorurata FKM di alta qualità garantiscono prestazioni senza perdite durante il funzionamento continuo 24 ore su 24, 7 giorni su 7. Il design ad alta efficienza energetica ottimizza il consumo energetico fornendo allo stesso tempo un'uscita di vuoto ad alto flusso costante.
Alimentato da un motore interamente in rame da 2,2 kW (3 HP) a 50 Hz e 3 kW (4,0 HP) a 60 Hz, il PVX100 è progettato per il funzionamento continuo su più turni. Supporta ampi ingressi di tensione trifase, viene fornito di serie con certificazione CE e offre motori opzionali approvati UL. Con prestazioni comprovate nei processi chimici, nella produzione farmaceutica e nell'essiccazione dei trasformatori, è la scelta premium per gli impianti industriali di medie e grandi dimensioni. Le unità standard sono completamente rifornite per una consegna rapida in tutto il mondo.
Caratteristiche:
Pompa rotativa a palette con guarnizione ad olio ad alta portata per impieghi gravosi
Sostituzione diretta per le pompe per vuoto Busch R5 RA 0100F
100–120 m³/h (59–71 CFM), vuoto profondo stabile da 0,5 mbar
Elevata tolleranza al vapore acqueo di 1,5 kg/h, ideale per i processi di essiccazione
Robusta struttura in ghisa, progettata per il funzionamento continuo 24 ore su 24, 7 giorni su 7
Ampia tensione trifase, standard CE, motore UL opzionale
Collaudato per l'essiccazione dei trasformatori e per applicazioni chimiche e farmaceutiche
| Specifiche tecniche del PVX100 |
| 50Hz | 60Hz |
| Velocità di pompaggio | 100 m³/h | 120 m³/h |
| Pressione definitiva | 0,5 mbar |
| Potenza motoria | 2,2 kW | 3 kW |
Tensione del motore
| ∆200-230 V; Sì 380-415 V (3 fasi) | Y 440-460 V (trifase) |
| Velocità del motore | 1450 giri / min | 1700 giri / min |
| Livello di rumore | 66dB(A) | 67 dB (a) |
Collegamento ingresso gas
| 1¼ pollice |
| Collegamento uscita gas | 1¼ pollice |
| Tolleranza al vapore acqueo | 1,5 kg/h
|
| Capacità del petrolio | 2 l
|
| Peso | 69 kg
| 75 kg |
| Dimensions | 710*405*290 mm |
*1) Contattaci per altre opzioni di tensione. *2) Manuale di istruzioni. *3) Curve di prestazione. *4) Diagramma del modello 3D.
Applicazione:
| Pompe per vuoto rotative a palette lubrificate a olio serie Wordfik PVX (selezione rapida del modello) |
Modello
| Potenza motoria
| Velocità di pompaggio | Pressione definitiva |
| 50Hz | 60Hz | 50Hz | 60Hz |
| PVX16 | 0,55 kW
| 16 m³/h | 19 m³/h | 1 mbar
|
| PVX25D | 0,75 kW
| 20 m³/h | 24 m³/h |
| PVX25 | 0,75 kW | 0.9 kW | 24 m³/h | 28 m³/h | 0,5 mbar
|
| PVX40 | 1,1 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| PVX63 | 1,5 kW | 2,2 kW | 63 m³/h | 78 m³/h |
| PVX100 | 2,2 kW | 3 kW | 100 m³/h | 120 m³/h |
| PVX140 | 3 kW | 4 kW | 132 m³/h | 158 m³/h |
| PVX160 | 4 kW | 5,5 kW | 160 m³/h | 192 m³/h |
| PVX202 | 4 kW
| 5,5 kW | 200 m³/h | 240 m³/h |
| PVX250 | 5,5 kW
| 7,5 kW | 250 m³/h | 300 m³/h |
| PVX302 | 7,5 kW
| 300 m³/h | 360 m³/h |
| PVX630 | 18,5 kW
| 630 m³/h | 760 m³/ora | 0,1-0,5 mbar
|
