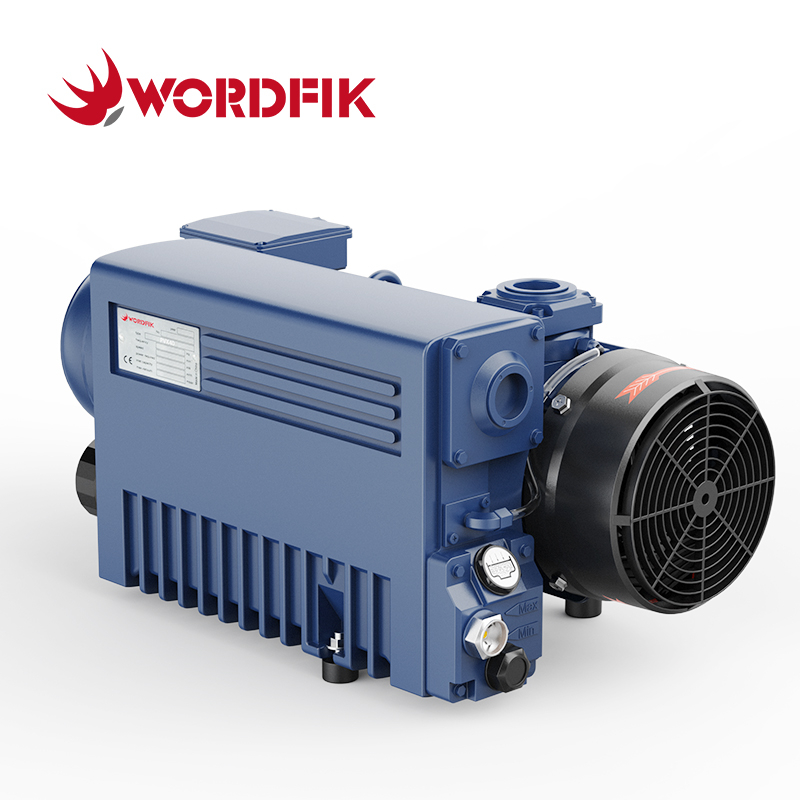

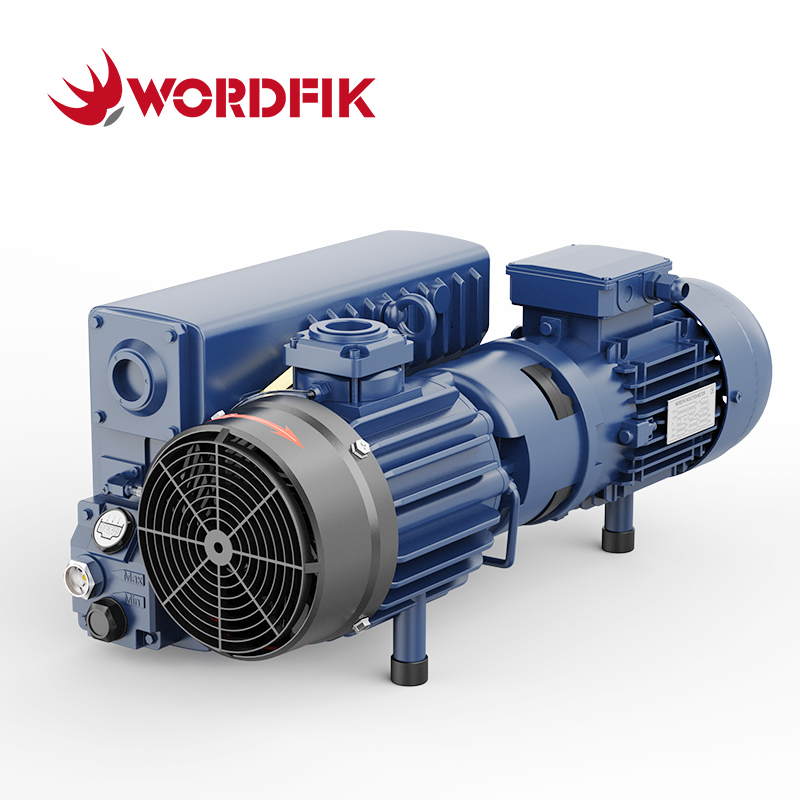

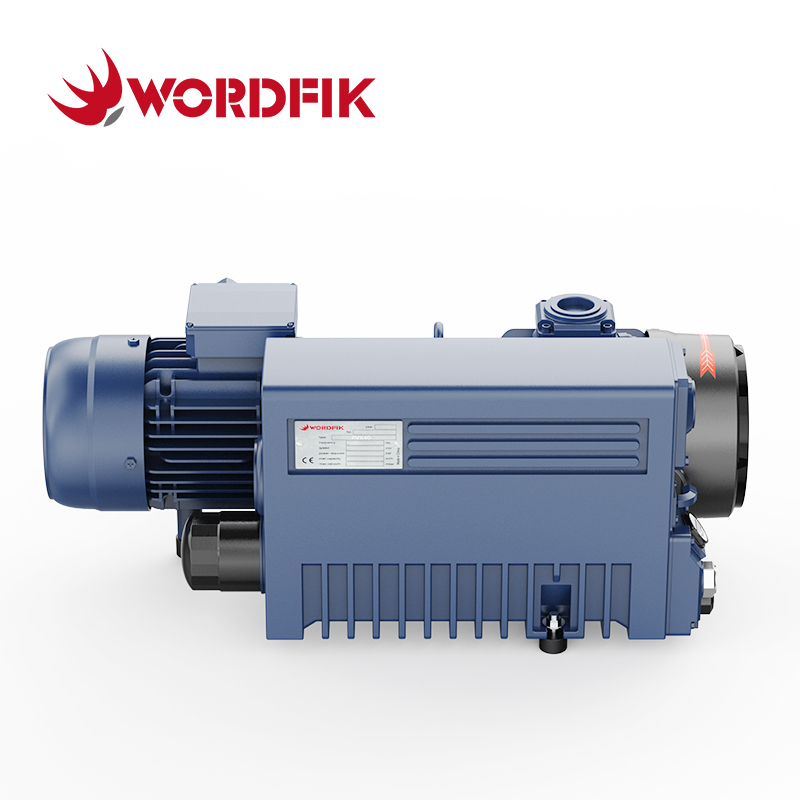

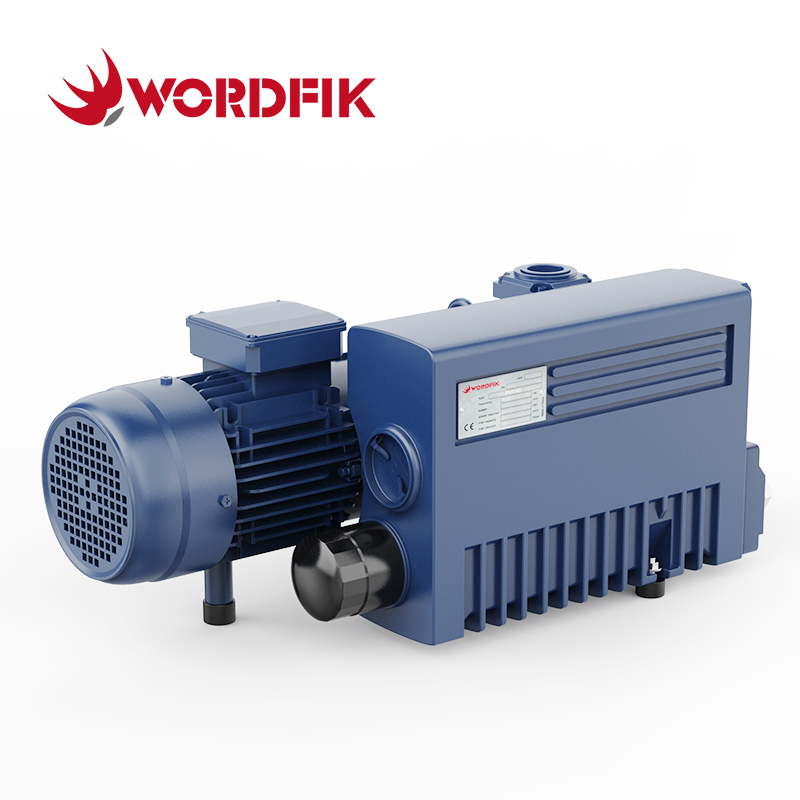

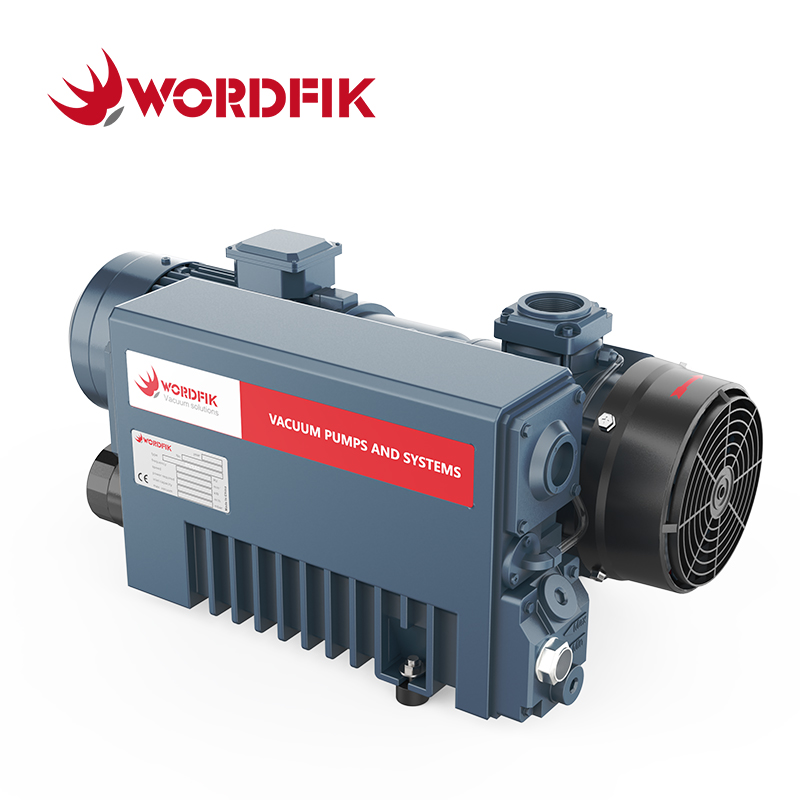

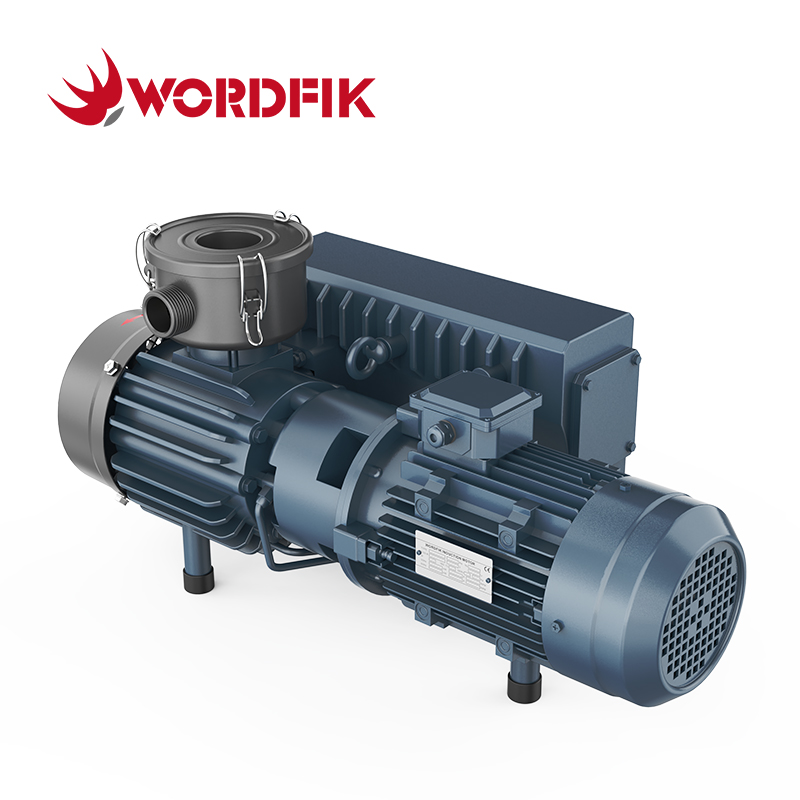

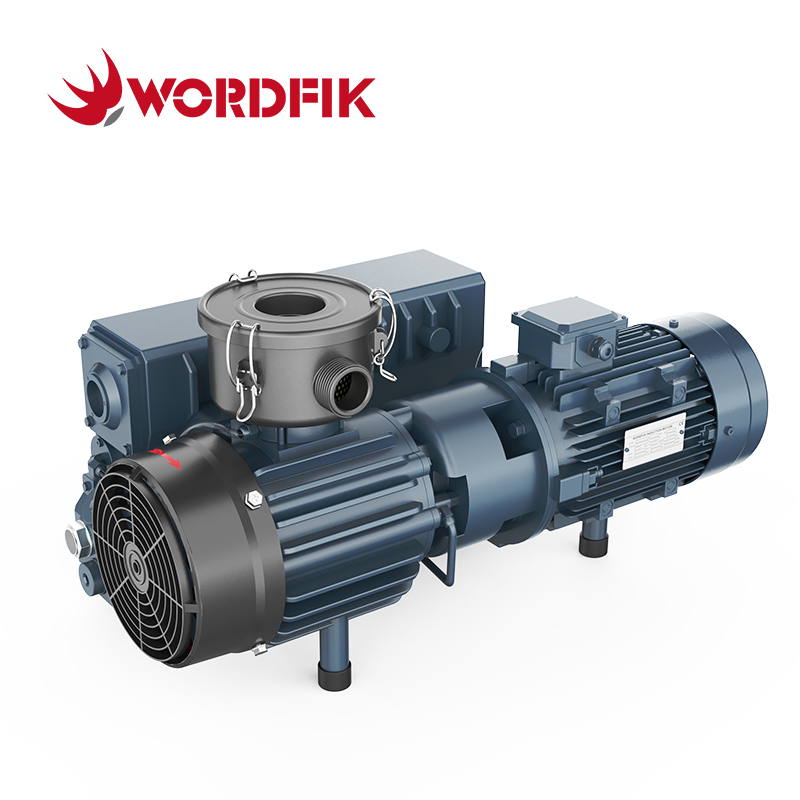

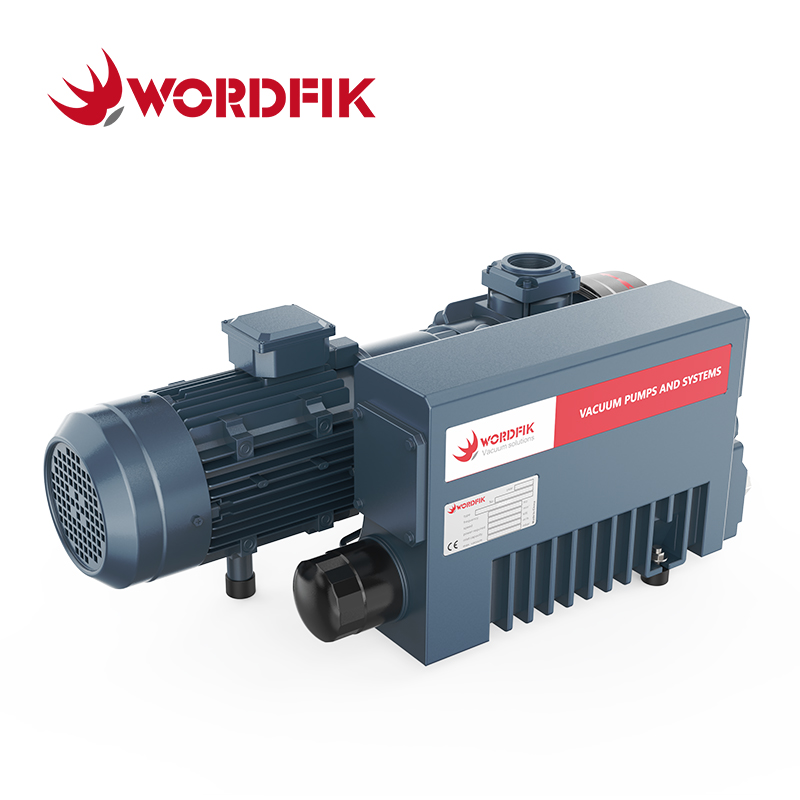

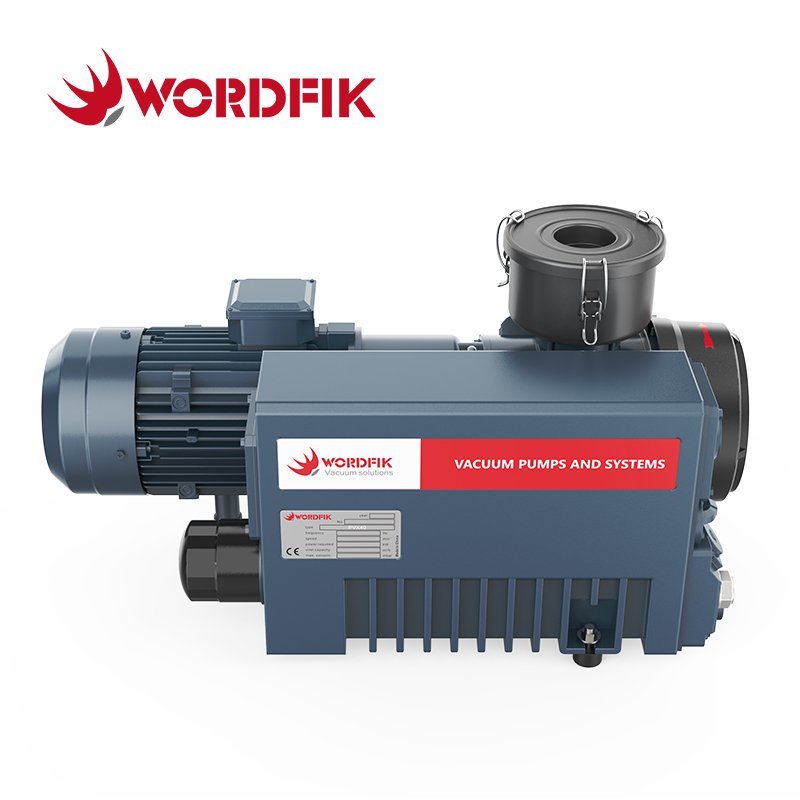

Wordfik PVX40 è una pompa per vuoto rotativa a palette lubrificata a olio industriale per servizio medio, progettata per prestazioni affidabili e silenziose in un'ampia gamma di applicazioni di produzione. Come sostituto diretto delle pompe a palette con tenuta a olio Busch R5 RA 0040, eroga 40 m³/h (23,5 CFM) a 50 Hz e 48 m³/h (28,2 CFM) a una velocità di pompaggio di 60 Hz, raggiungendo un vuoto finale profondo di 0,5 mbar (0,375 torr) per prestazioni di processo costanti.
Dotato di una valvola zavorratrice del gas integrata, gestisce efficacemente i vapori condensabili e mantiene livelli di vuoto stabili in condizioni di carico variabili. Il cilindro in ghisa trattata termicamente e il rotore lavorato con precisione garantiscono una maggiore resistenza alla corrosione e una tolleranza al vapore acqueo di 0,7 kg/h, mentre le guarnizioni in gomma fluorurata FKM di alta qualità prevengono le perdite di olio durante il funzionamento continuo 24 ore su 24, 7 giorni su 7.
Alimentato da un motore interamente in rame da 1,1 kW (1,5 HP) a 50 Hz e 1,5 kW (2,0 HP) a 60 Hz, il PVX40 funziona a un regime basso di 1450/1700 giri/min per un'usura ridotta e un funzionamento silenzioso a 64–65 dB(A). Supporta ampi ingressi di tensione trifase, viene fornito di serie con la certificazione CE e offre motori opzionali approvati UL per l'implementazione globale. Grazie ai pezzi di ricambio convenienti e ai lunghi intervalli di manutenzione, garantisce un eccellente costo totale di proprietà per sistemi medicali, linee di formatura sotto vuoto e confezionamento di medie dimensioni. Le unità standard sono completamente rifornite per una consegna rapida in tutto il mondo.
Caratteristiche:
Il vuoto profondo da 0,5 mbar con zavorra di gas, gestisce i vapori condensabili in modo affidabile
Sostituzione diretta per le pompe per vuoto con tenuta a olio Busch R5 RA 0040F
Design a bassa velocità da 1450 giri/min, funzionamento ultra silenzioso da 64 dB
Nucleo trattato termicamente + guarnizioni FKM, resistenti alla corrosione e a tenuta stagna
Ampia tensione trifase, standard CE, motore UL opzionale
Pezzi di ricambio convenienti, bassi costi operativi a lungo termine
Scorte sufficienti, consegna veloce, controllo intelligente VFD/PLC opzionale
| Specifiche tecniche PVX40 |
| 50Hz | 60Hz |
| Velocità di pompaggio | 40 m³/h | 48 m³/h |
| Pressione definitiva | 0,5 mbar |
| Potenza motoria | 1,1 kW | 1,5 kW |
Tensione del motore
| ∆200-230 V; Sì 380-415 V (3 fasi) | Δ 440-460 V (trifase) |
220 V±10% (1 fase)
|
| Velocità del motore | 1450 giri / min | 1700 giri / min |
| Livello di rumore | 64 dB (a) | 65 dB (a) |
Collegamento ingresso gas
| 1¼ pollice |
| Collegamento uscita gas | 1¼ pollice |
| Tolleranza al vapore acqueo | 0,7 kg/h
|
| Capacità del petrolio | 1,5 l
|
| Peso | 44 kg
| 46 kg |
| Dimensions | 647*307*270 mm | 672*307*270mm |
*1) Contattaci per altre opzioni di tensione. *2) Manuale di istruzioni. *3) Curve di prestazione. *4) Diagramma del modello 3D.
Applicazione:
| Pompe per vuoto rotative a palette lubrificate a olio serie Wordfik PVX (selezione rapida del modello) |
Modello
| Potenza motoria
| Velocità di pompaggio | Pressione definitiva |
| 50Hz | 60Hz | 50Hz | 60Hz |
| PVX16 | 0,55 kW | 0,55 kW | 16 m³/h | 19 m³/h | 1 mbar
|
| PVX25D | 0,75 kW | 0,75 kW | 20 m³/h | 24 m³/h |
| PVX25 | 0,75 kW | 0.9 kW | 24 m³/h | 28 m³/h | 0,5 mbar
|
| PVX40 | 1,1 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| PVX63 | 1,5 kW | 2,2 kW | 63 m³/h | 78 m³/h |
| PVX100 | 2,2 kW | 3 kW | 100 m³/h | 120 m³/h |
| PVX140 | 3 kW | 4 kW | 132 m³/h | 158 m³/h |
| PVX160 | 4 kW | 5,5 kW | 160 m³/h | 192 m³/h |
| PVX202 | 5,5 kW
| 200 m³/h | 240 m³/h |
| PVX250 | 7,5 kW
| 250 m³/h | 300 m³/h |
| PVX302 | 7,5 kW
| 300 m³/h | 360 m³/h |
| PVX630 | 18,5 kW | 18,5 kW | 630 m³/h | 760 m³/ora | 0,1-0,5 mbar
|
