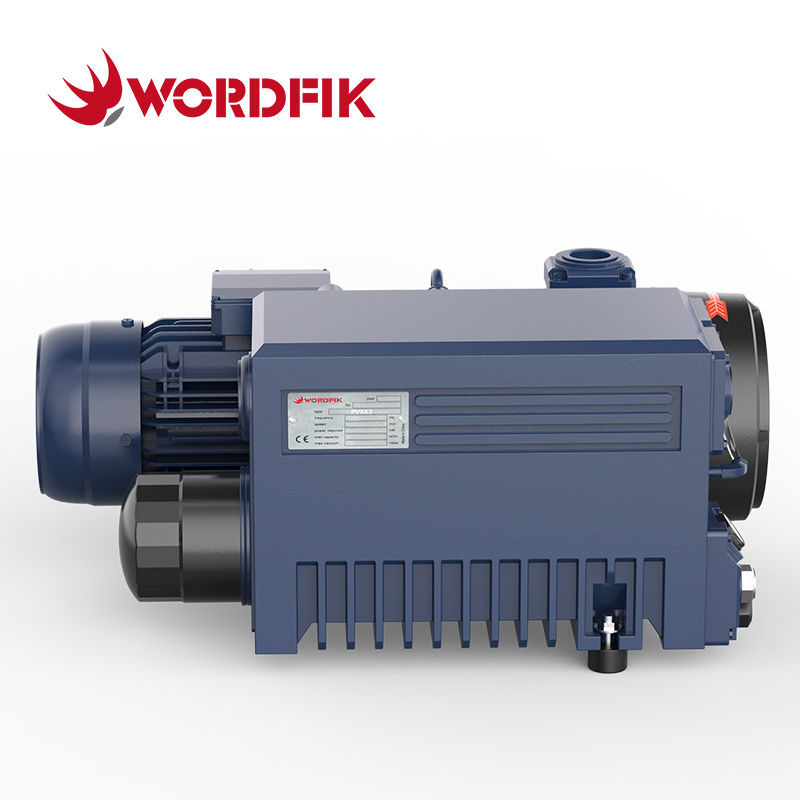

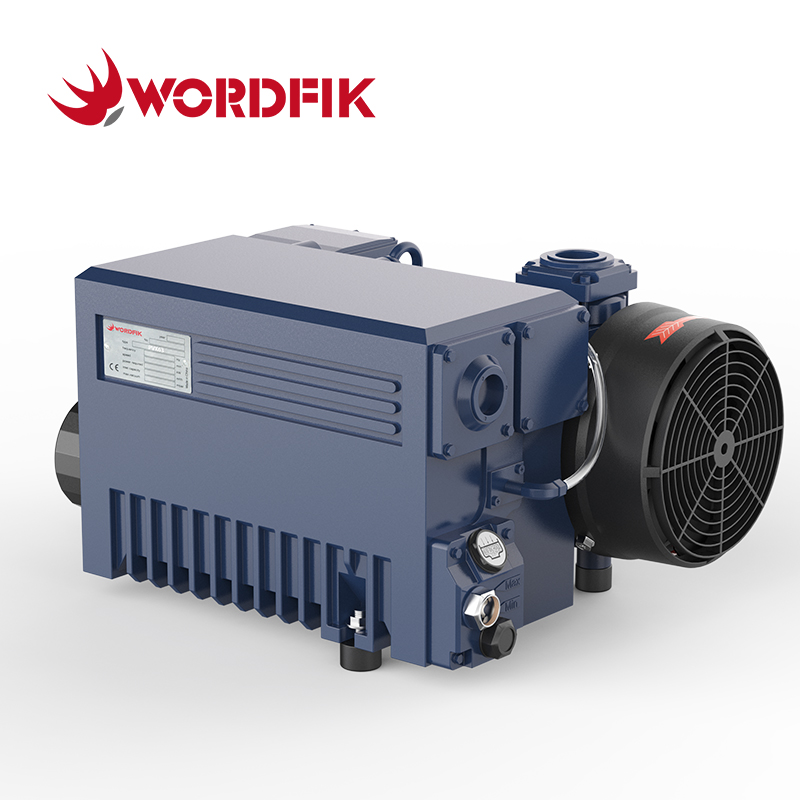

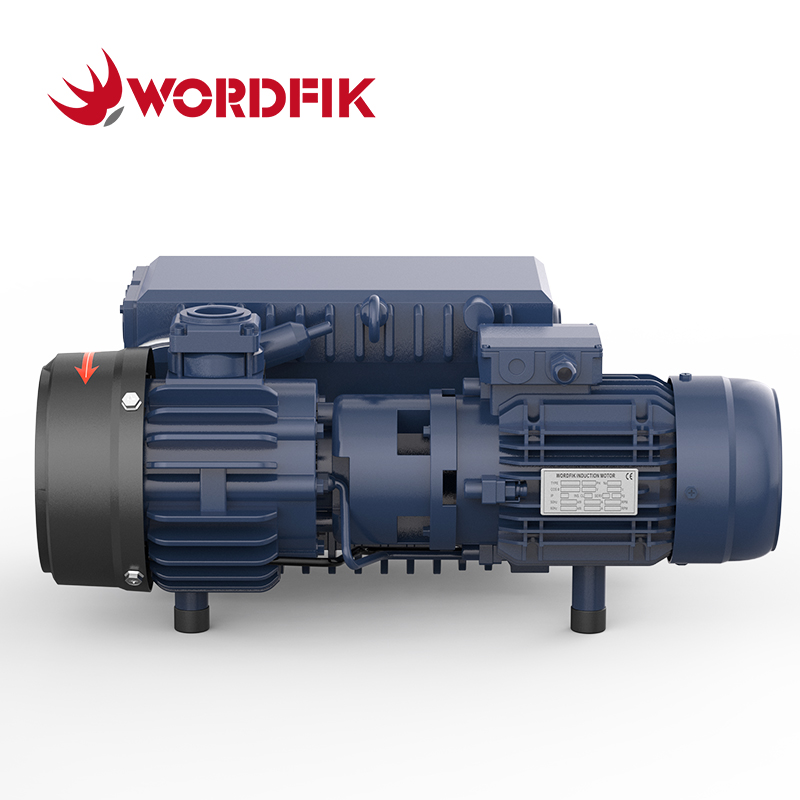

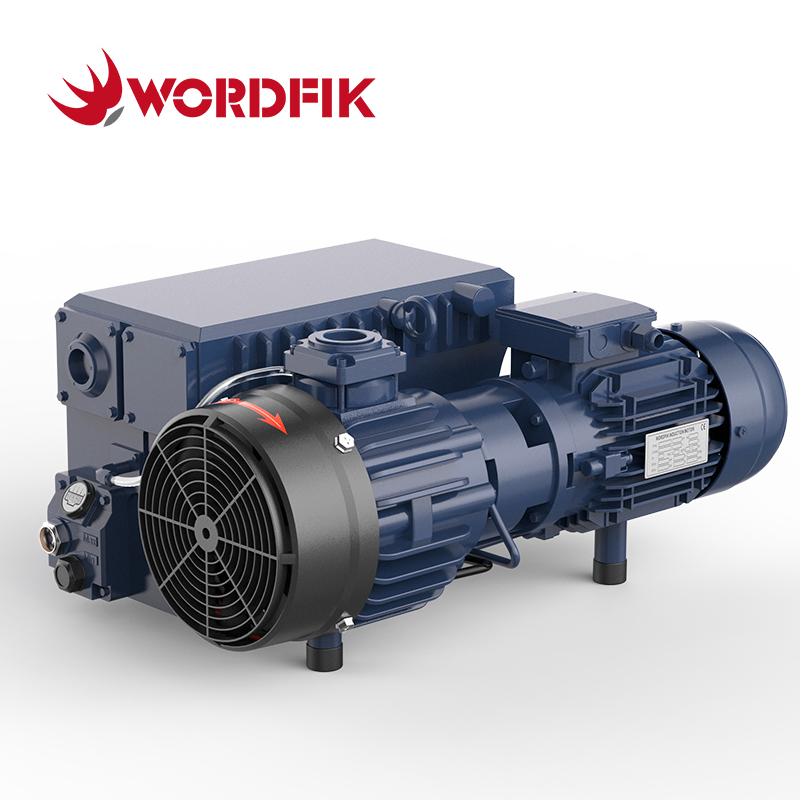

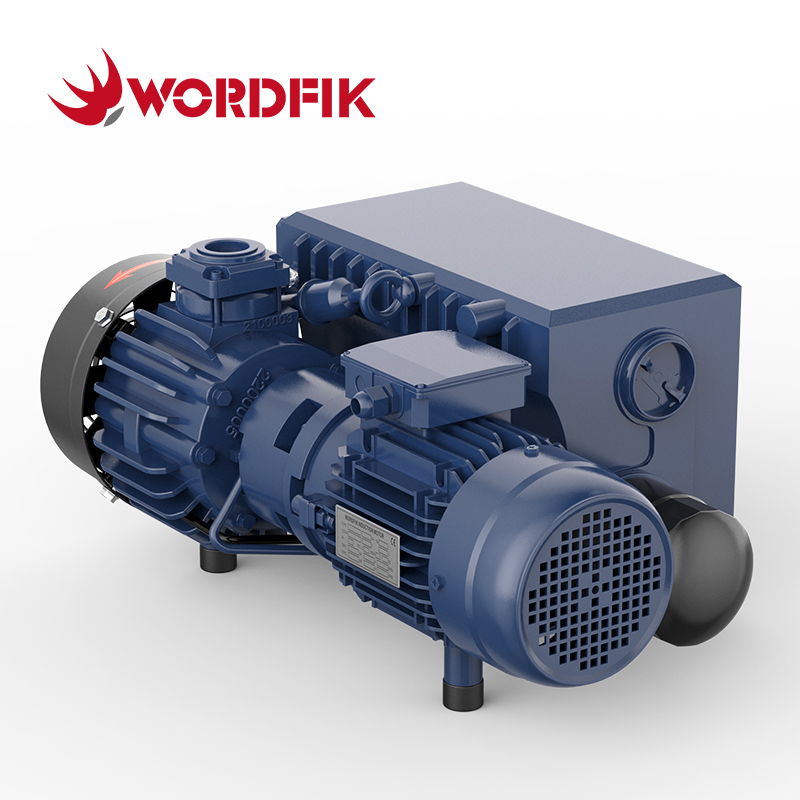

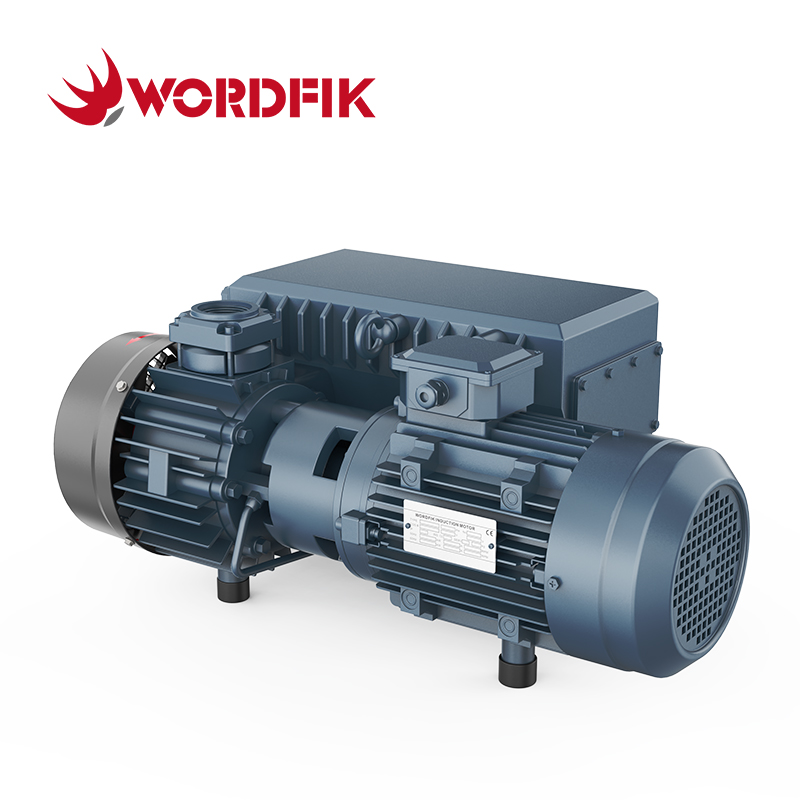

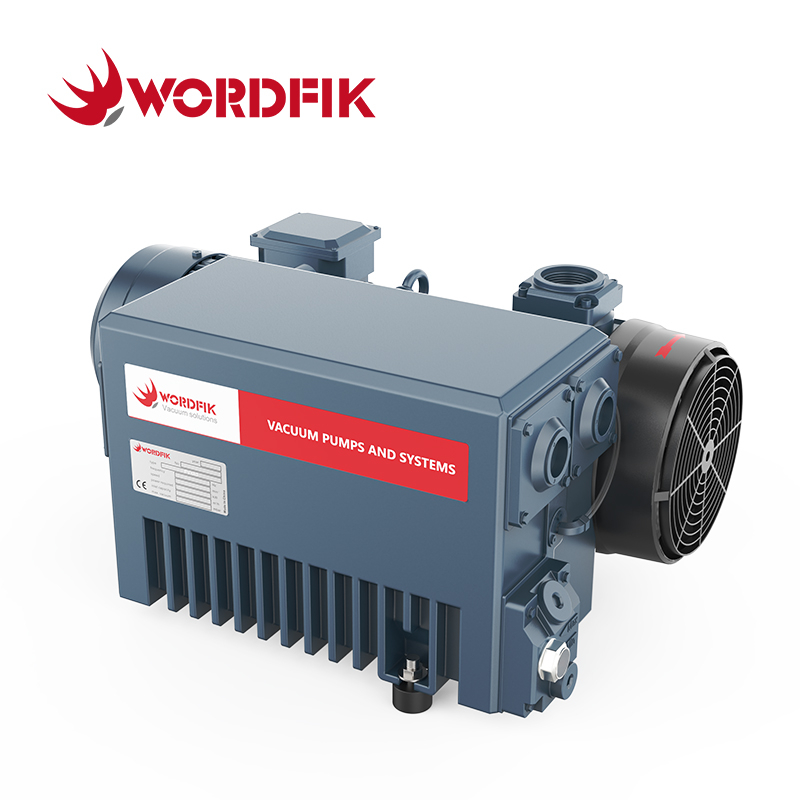

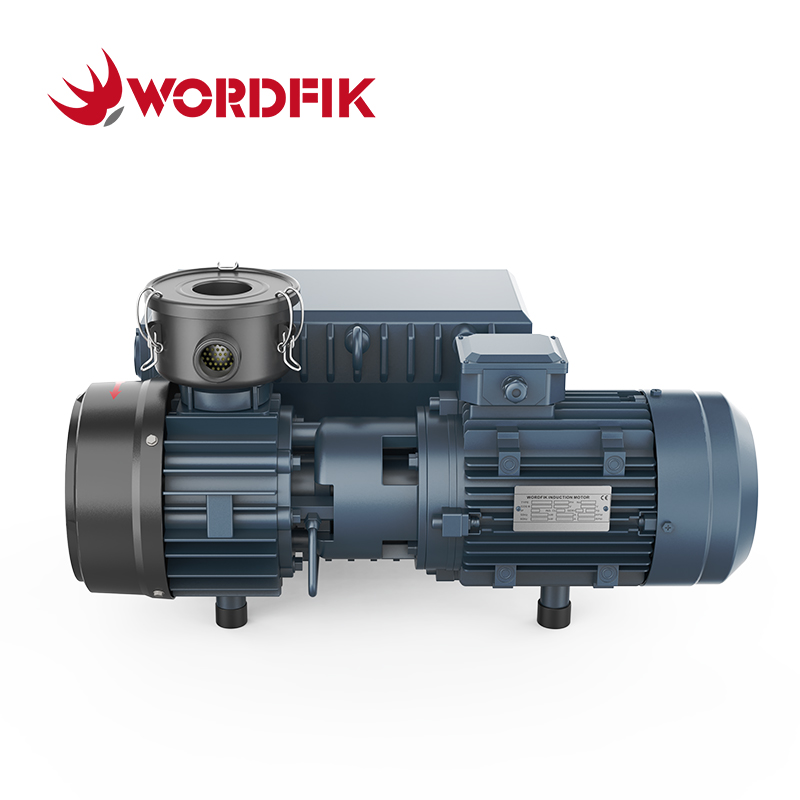

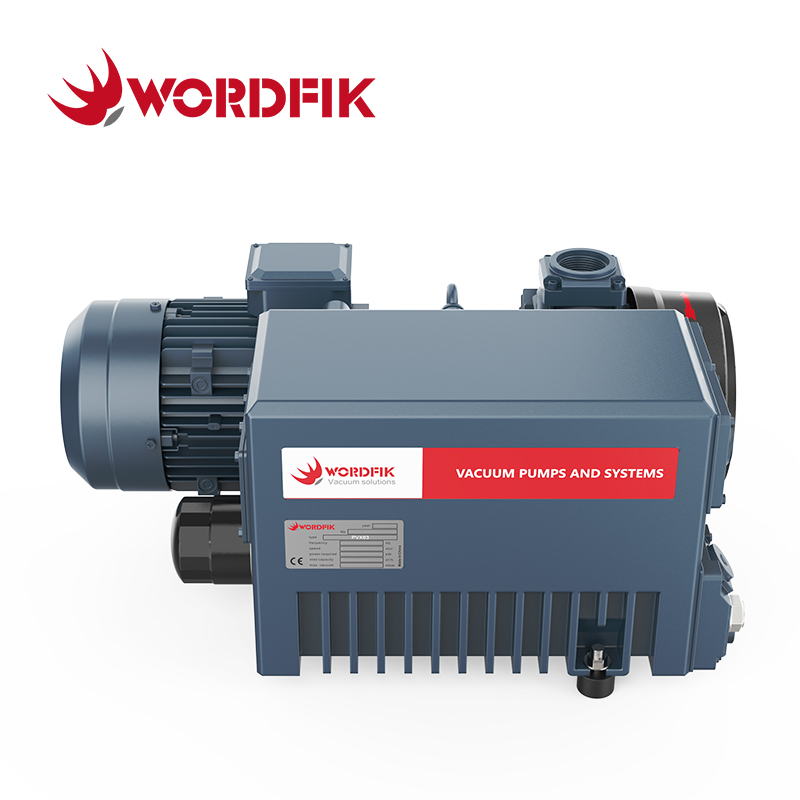

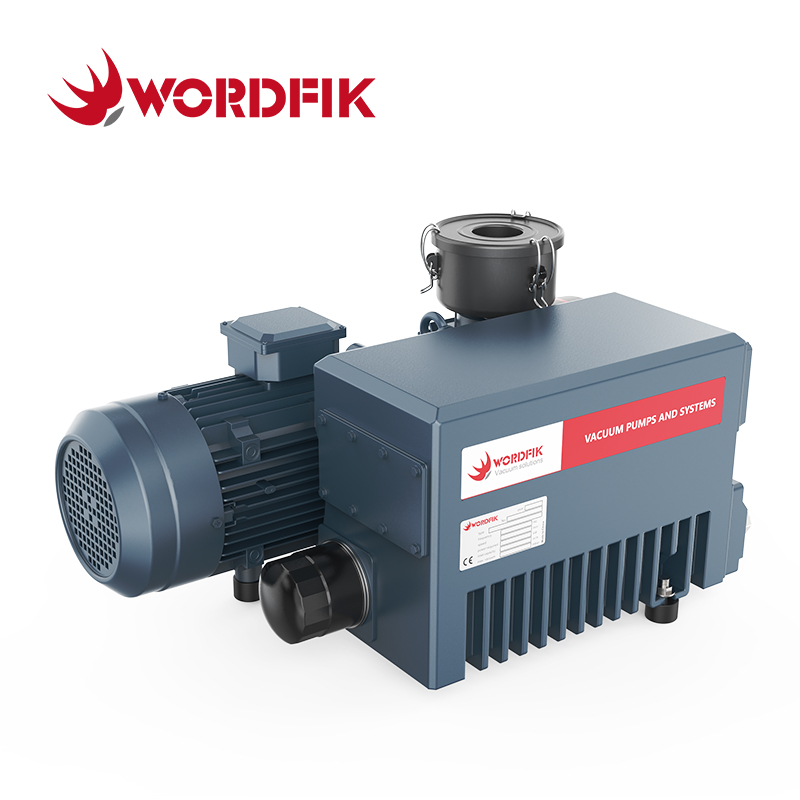

La Wordfik PVX63 è la pompa per vuoto rotativa a palette lubrificata a olio industriale nella gamma di portata media, progettata per un servizio continuo affidabile in applicazioni industriali esigenti. Come sostituto diretto delle pompe a palette con tenuta a olio Busch R5 RA 0063, eroga 63 m³/h (37,1 CFM) a 50 Hz e 78 m³/h (45,9 CFM) a una velocità di pompaggio di 60 Hz, mantenendo un vuoto finale costante di 0,5 mbar (0,375 torr).
Caratterizzato da una struttura in ghisa per impieghi gravosi e da una valvola zavorratrice del gas integrata, gestisce efficacemente i vapori condensabili e fornisce una tolleranza al vapore acqueo di 1 kg/ora per ambienti di processo umidi. Il cilindro e il rotore trattati termicamente garantiscono un'eccellente resistenza alla corrosione, mentre le guarnizioni in gomma fluorurata FKM di alta qualità garantiscono un funzionamento senza perdite 24 ore su 24. Quando si utilizza olio per vuoto sintetico di alta qualità, gli intervalli di cambio dell'olio si estendono fino a 5.000 ore, riducendo significativamente la frequenza di manutenzione e i costi operativi.
Alimentato da un motore interamente in rame da 1,5 kW (2,0 HP) a 50 Hz e 2,2 kW (2,95 HP) a 60 Hz, il PVX63 bilancia prestazioni robuste ed efficienza energetica. Supporta ampi ingressi di tensione trifase, viene fornito di serie con certificazione CE e offre motori opzionali approvati UL. Con un'affidabilità comprovata nelle applicazioni di plastica, lavorazione alimentare e impregnazione sotto vuoto, è la scelta più conveniente per le linee di produzione industriale di medie e grandi dimensioni. Le unità standard sono completamente rifornite per una consegna rapida in tutto il mondo.
Caratteristiche:
Modello industriale da lavoro, miglior rapporto qualità-prezzo nella gamma di portate medie
Sostituzione diretta per le pompe Busch R5 RA 0063F con tenuta a olio
63–78 m³/h (37–46 CFM), vuoto profondo 0,5 mbar
Intervallo di cambio olio prolungato di 5000 ore, bassi costi di manutenzione
Robusta struttura in ghisa, tolleranza al vapore acqueo di 1 kg/h
Ampia tensione trifase, standard CE, motore UL opzionale
Completamente fornito per consegna rapida, controllo VFD/PLC opzionale
| Specifiche tecniche PVX63 |
| 50Hz | 60Hz |
| Velocità di pompaggio | 63 m³/h | 78 m³/h |
| Pressione definitiva | 0,5 mbar |
| Potenza motoria | 1,5 kW | 2,2 kW |
Tensione del motore
| ∆200-230 V; Sì 380-415 V (3 fasi) | Y 440-460 V (trifase) |
| Velocità del motore | 1450 giri / min | 1700 giri / min |
| Livello di rumore | 65 dB (a) | 66dB(A) |
Collegamento ingresso gas
| 1¼ pollice |
| Collegamento uscita gas | 1¼ pollice |
| Tolleranza al vapore acqueo | 1 kg/h
|
| Capacità del petrolio | 2 l
|
| Peso | 54 kg
| 59 kg |
| Dimensions | 640*405*290 mm |
*1) Contattaci per altre opzioni di tensione. *2) Manuale di istruzioni. *3) Curve di prestazione. *4) Diagramma del modello 3D.
Applicazione:
| Pompe per vuoto rotative a palette lubrificate a olio serie Wordfik PVX (selezione rapida del modello) |
Modello
| Potenza motoria
| Velocità di pompaggio | Pressione definitiva |
| 50Hz | 60Hz | 50Hz | 60Hz |
| PVX16 | 0,55 kW | 0,55 kW | 16 m³/h | 19 m³/h | 1 mbar
|
| PVX25D | 0,75 kW | 0,75 kW | 20 m³/h | 24 m³/h |
| PVX25 | 0,75 kW | 0.9 kW | 24 m³/h | 28 m³/h | 0,5 mbar
|
| PVX40 | 1,1 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| PVX63 | 1,5 kW | 2,2 kW | 63 m³/h | 78 m³/h |
| PVX100 | 2,2 kW | 3 kW | 100 m³/h | 120 m³/h |
| PVX140 | 3 kW | 4 kW | 132 m³/h | 158 m³/h |
| PVX160 | 4 kW | 5,5 kW | 160 m³/h | 192 m³/h |
| PVX202 | 5,5 kW
| 200 m³/h | 240 m³/h |
| PVX250 | 7,5 kW
| 250 m³/h | 300 m³/h |
| PVX302 | 7,5 kW
| 300 m³/h | 360 m³/h |
| PVX630 | 18,5 kW | 18,5 kW | 630 m³/h | 760 m³/ora | 0,1-0,5 mbar
|
