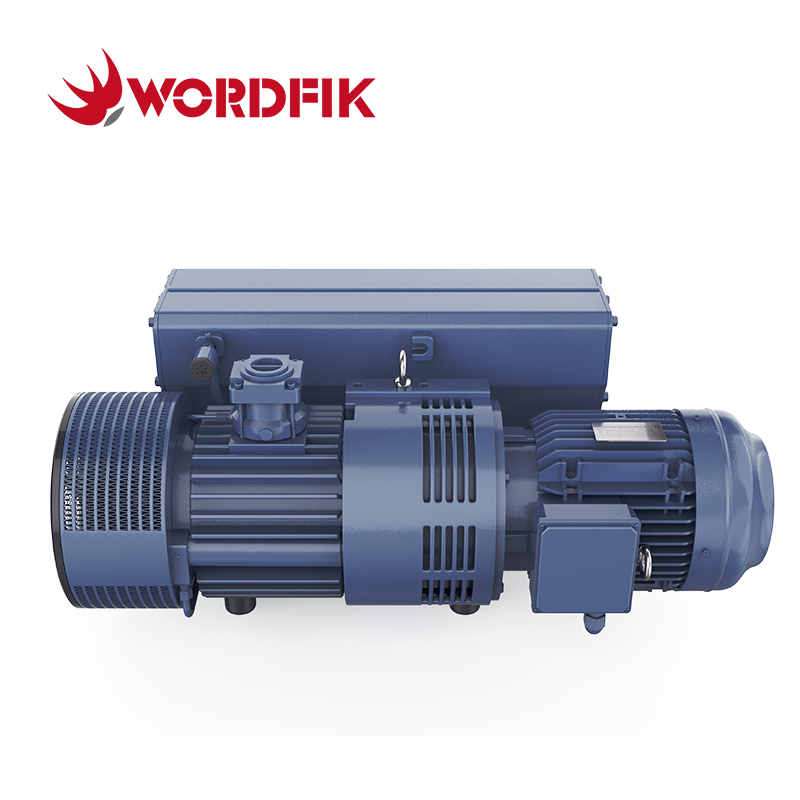

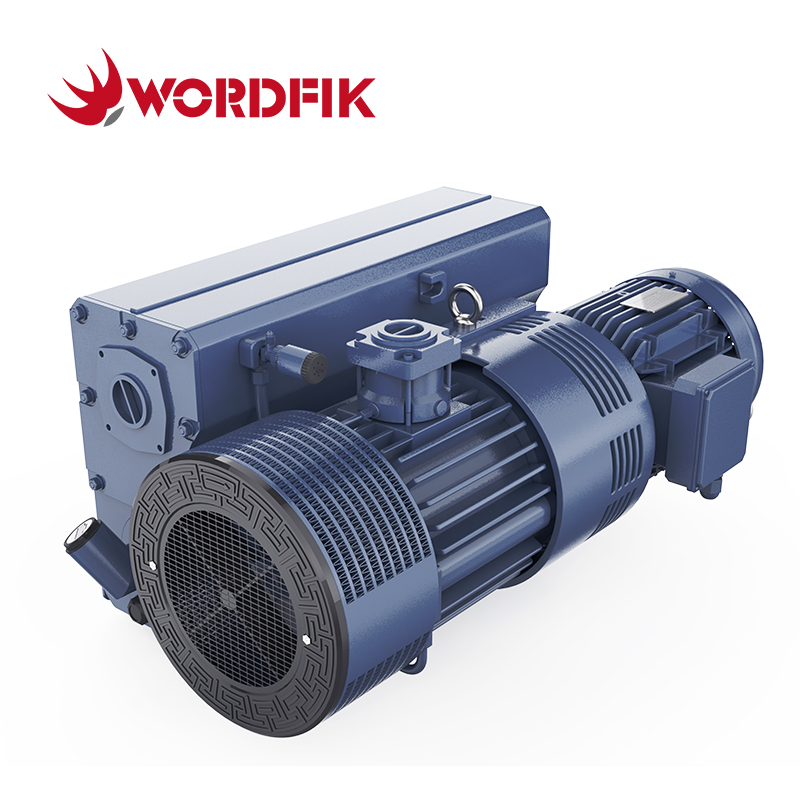

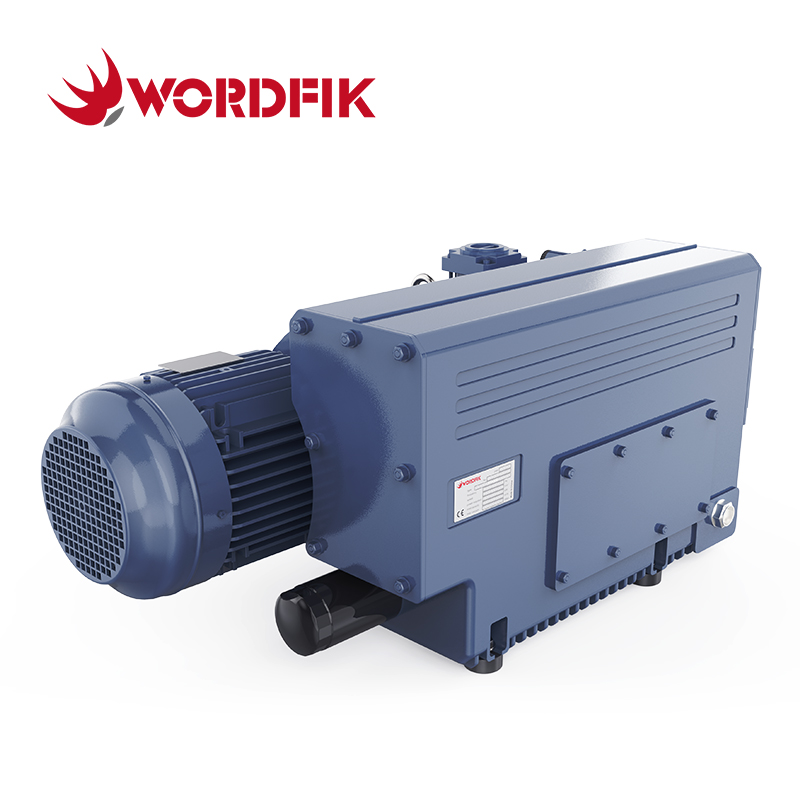

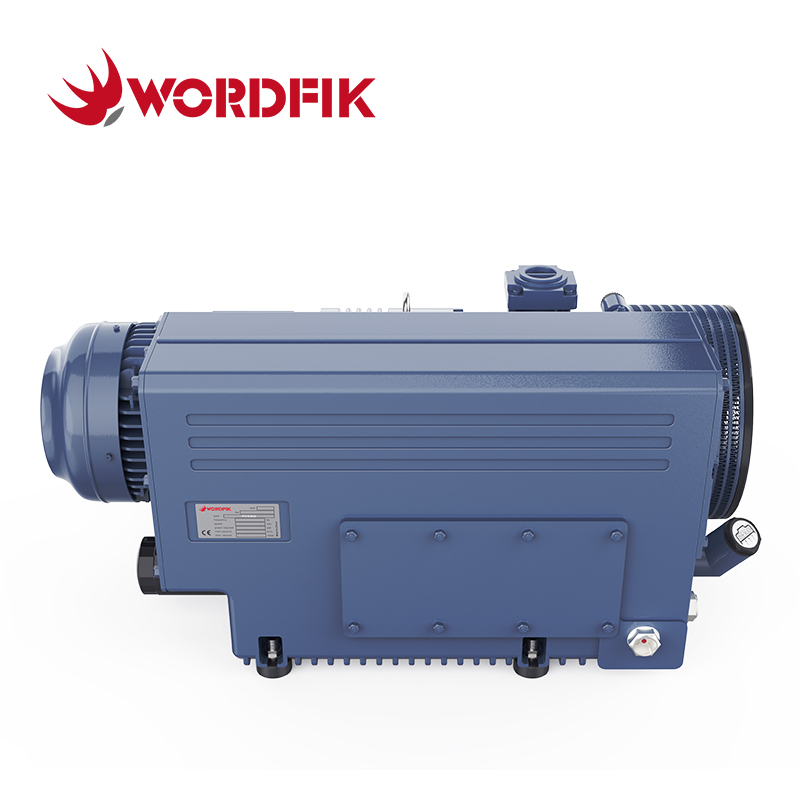

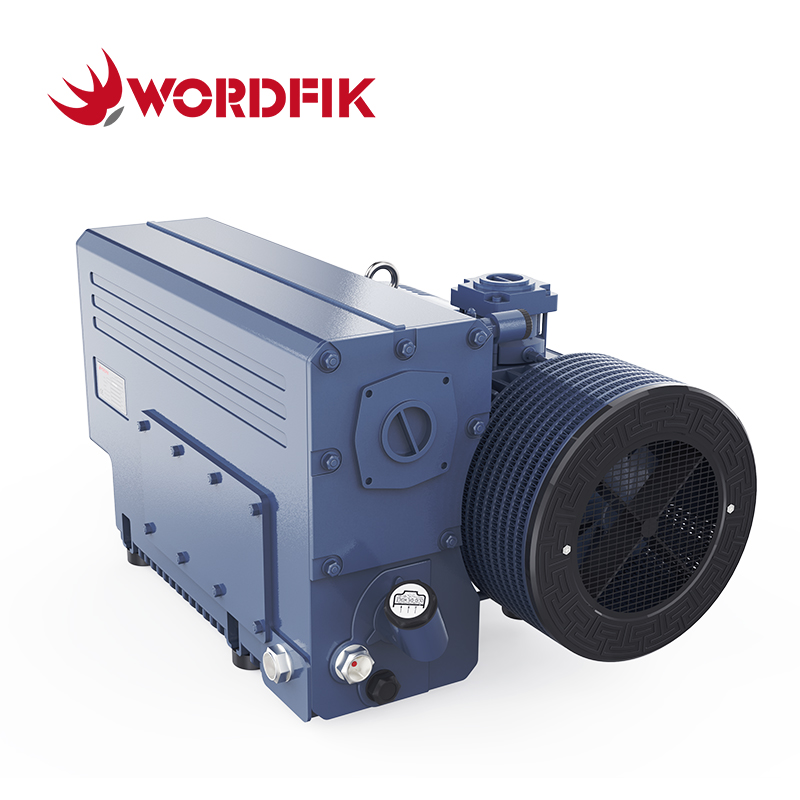

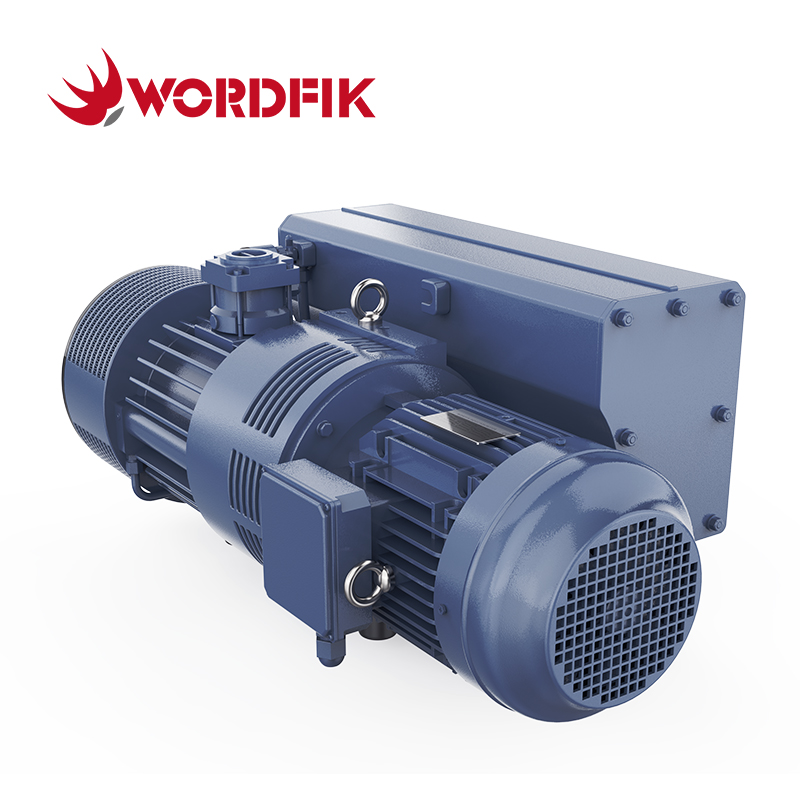

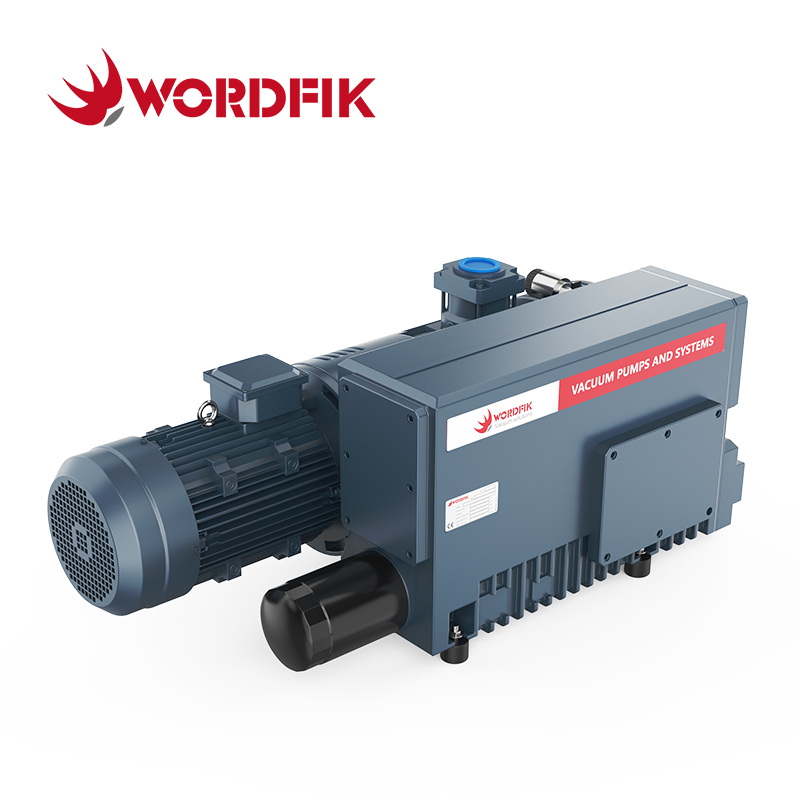

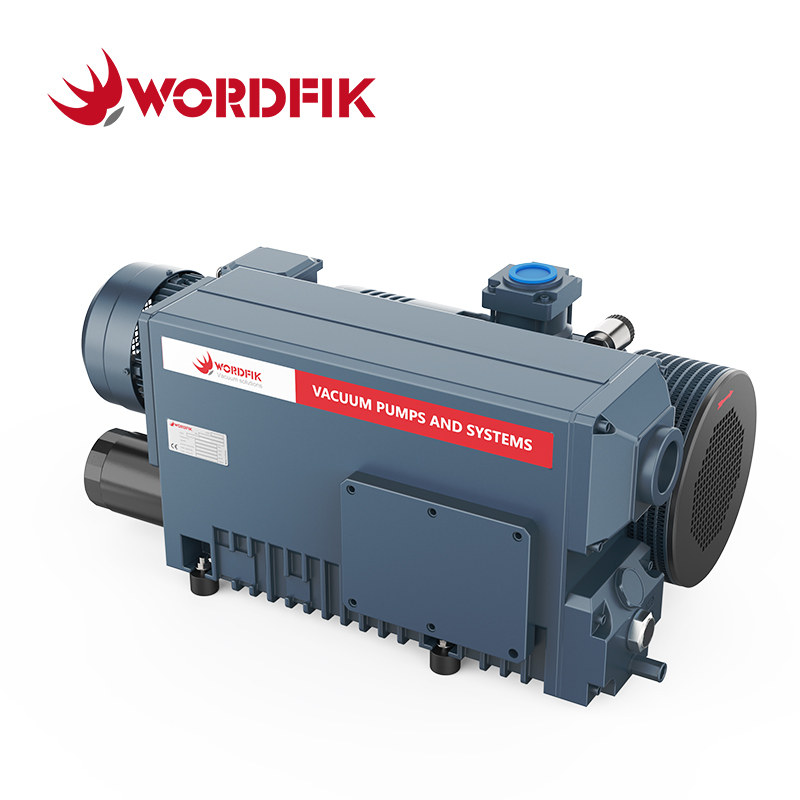

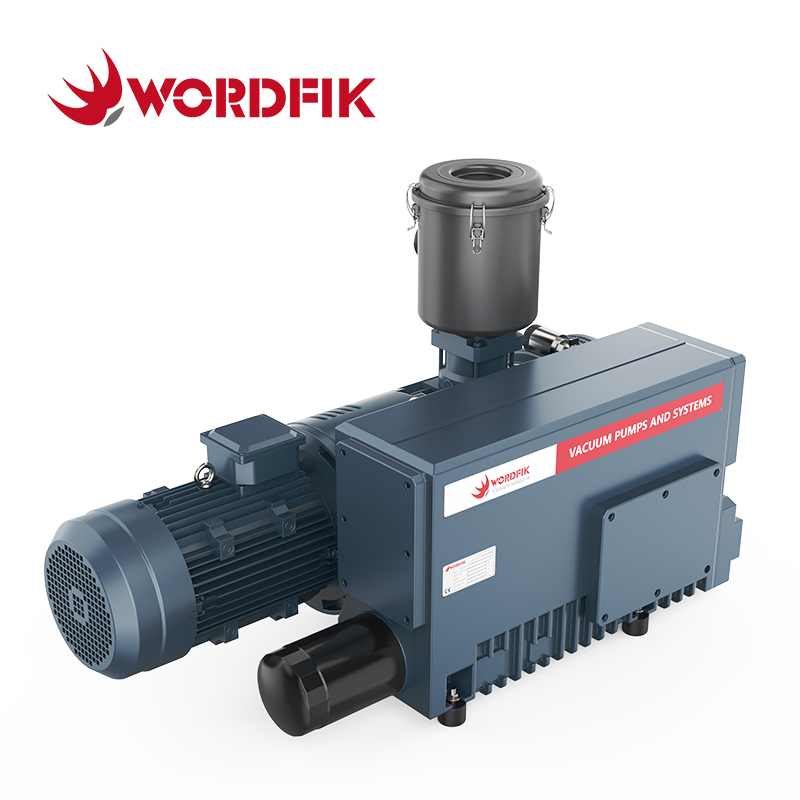

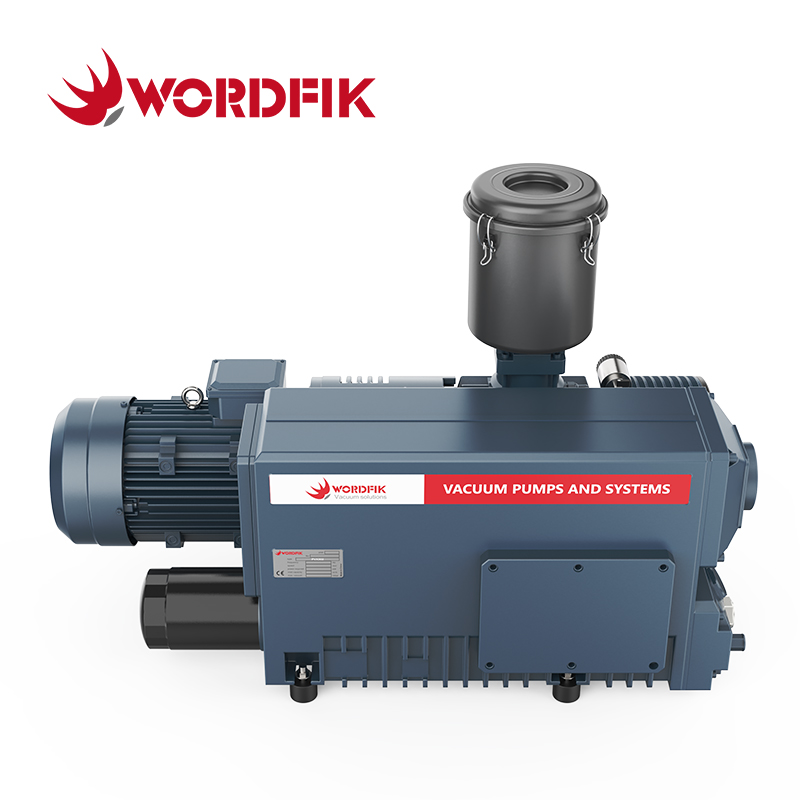

Wordfik PVX302 è una pompa per vuoto rotativa a palette lubrificata a olio ad alto flusso di precisione, progettata per applicazioni industriali di precisione esigenti. Come sostituto diretto delle pompe a palette con tenuta a olio Busch R5 RA 0302D, eroga 300 m³/h (176,6 CFM) a 50 Hz e 360 m³/h (211,9 CFM) a una velocità di pompaggio di 60 Hz, mantenendo un vuoto finale ultra stabile di 0,5 mbar (0,375 torr) con fluttuazioni minime.
Costruito con una robusta struttura in ghisa e componenti lavorati con precisione, è dotato di una tecnologia di tenuta avanzata per ridurre al minimo le perdite interne e garantire una qualità del vuoto costante, fondamentale per i processi di precisione. Il suo sistema potenziato di zavorra del gas offre una tolleranza al vapore acqueo leader del settore di 4,5 kg/h, rendendolo particolarmente adatto a processi con carichi di umidità e vapore variabili.
Alimentato da un motore in rame di precisione da 7,5 kW (10 HP), il PVX302 funziona senza problemi a 73–74 dB(A) con vibrazioni ridotte per camere bianche e ambienti di produzione di precisione. Supporta ampi ingressi di tensione trifase, è dotato di serie di certificazione CE ed è ottimizzato per linee di confezionamento alimentare, sistemi di vuoto medicale, processi di formatura e produzione di trasformatori. Le unità standard sono completamente rifornite per una consegna rapida in tutto il mondo.
Caratteristiche:
Vuoto stabile di precisione, ottimizzato per l'imballaggio alimentare e l'industria medica
Sostituzione diretta per le pompe per vuoto con tenuta a olio Busch R5 RA 0302D
300–360 m³/h (177–212 CFM), vuoto profondo ultrastabile da 0,5 mbar
Tolleranza al vapore acqueo di 4,5 kg/h leader del settore
Sigillatura avanzata, vibrazioni ridotte, funzionamento pulito con poca nebbia
Costruzione di precisione per impieghi gravosi, progettata per la produzione continua 24 ore su 24, 7 giorni su 7
Ideale per linee di confezionamento, sistemi medicali e produzione di trasformatori
| Specifiche tecniche PVX302 |
| 50Hz | 60Hz |
| Velocità di pompaggio | 300 m³/h | 360 m³/h |
| Pressione definitiva | 0,5 mbar |
| Potenza motoria | 7,5 kW |
Tensione del motore
| ∆380-415 V; Y 660-690 V (trifase) | Y 440-460 V (trifase) |
| Velocità del motore | 1450 giri / min | 1700 giri / min |
| Livello di rumore | 72 dB (a) | 73 dB (a) |
Collegamento ingresso gas
| 2 pollici |
| Collegamento uscita gas | 2 pollici |
| Tolleranza al vapore acqueo | 4,5 kg/h
|
| Capacità del petrolio | 10 l
|
| Peso | 198 kg
|
| Dimensions | 1006*605*411 mm |
*1) Contattaci per altre opzioni di tensione. *2) Manuale di istruzioni. *3) Curve di prestazione. *4) Diagramma del modello 3D.

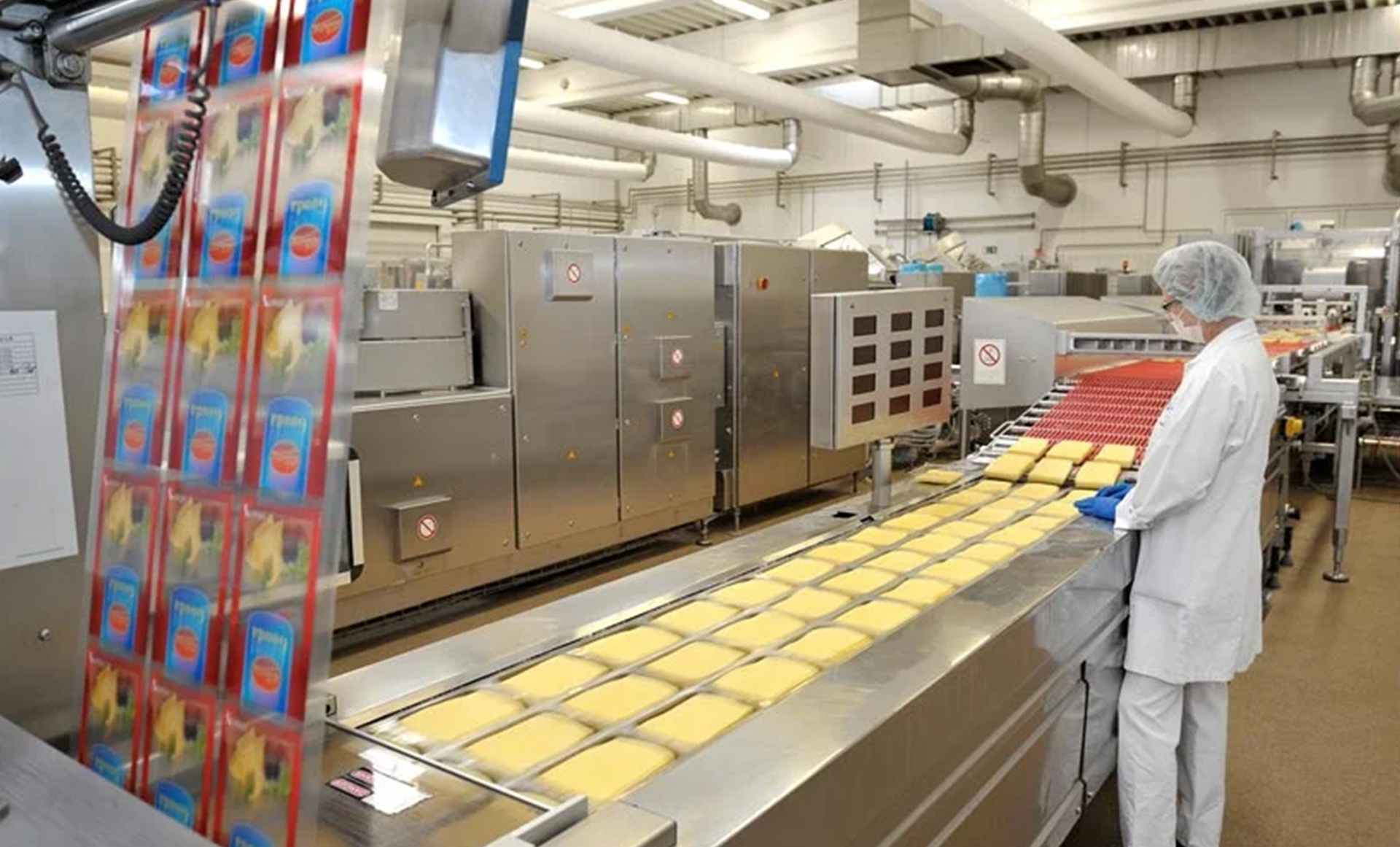

Applicazione:
| Pompe per vuoto rotative a palette lubrificate a olio serie Wordfik PVX (selezione rapida del modello) |
Modello
| Potenza motoria
| Velocità di pompaggio | Pressione definitiva |
| 50Hz | 60Hz | 50Hz | 60Hz |
| PVX16 | 0,55 kW
| 16 m³/h | 19 m³/h | 1 mbar
|
| PVX25D | 0,75 kW
| 20 m³/h | 24 m³/h |
| PVX25 | 0,75 kW | 0.9 kW | 24 m³/h | 28 m³/h | 0,5 mbar
|
| PVX40 | 1,1 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| PVX63 | 1,5 kW | 2,2 kW | 63 m³/h | 78 m³/h |
| PVX100 | 2,2 kW | 3 kW | 100 m³/h | 120 m³/h |
| PVX140 | 3 kW | 4 kW | 132 m³/h | 158 m³/h |
| PVX160 | 4 kW | 5,5 kW | 160 m³/h | 192 m³/h |
| PVX202 | 4 kW
| 5,5 kW | 200 m³/h | 240 m³/h |
| PVX250 | 5,5 kW
| 7,5 kW | 250 m³/h | 300 m³/h |
| PVX302 | 7,5 kW
| 300 m³/h | 360 m³/h |
| PVX630 | 18,5 kW
| 630 m³/h | 760 m³/ora | 0,1-0,5 mbar |
