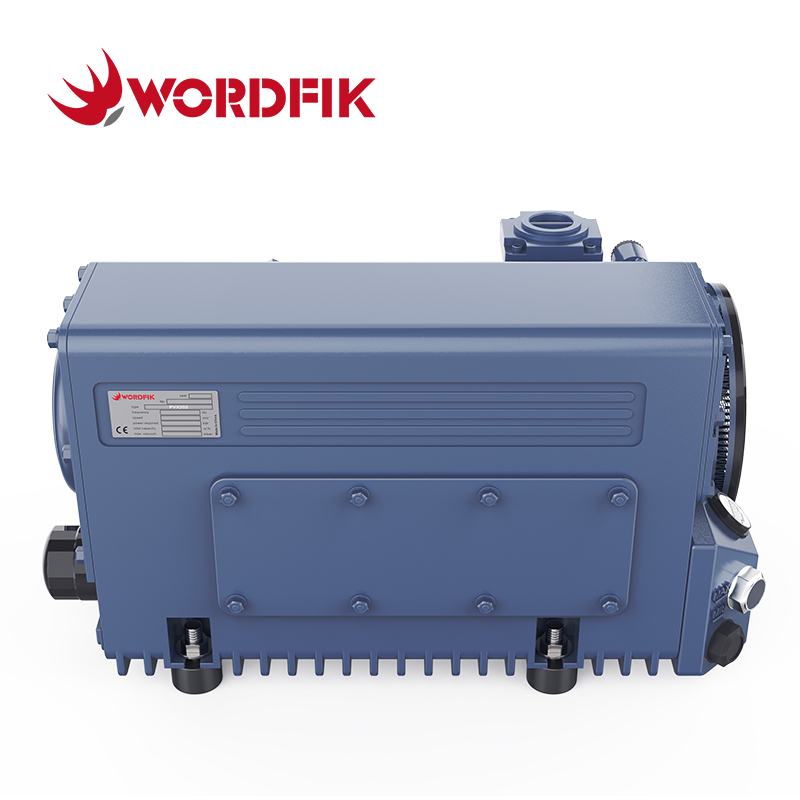

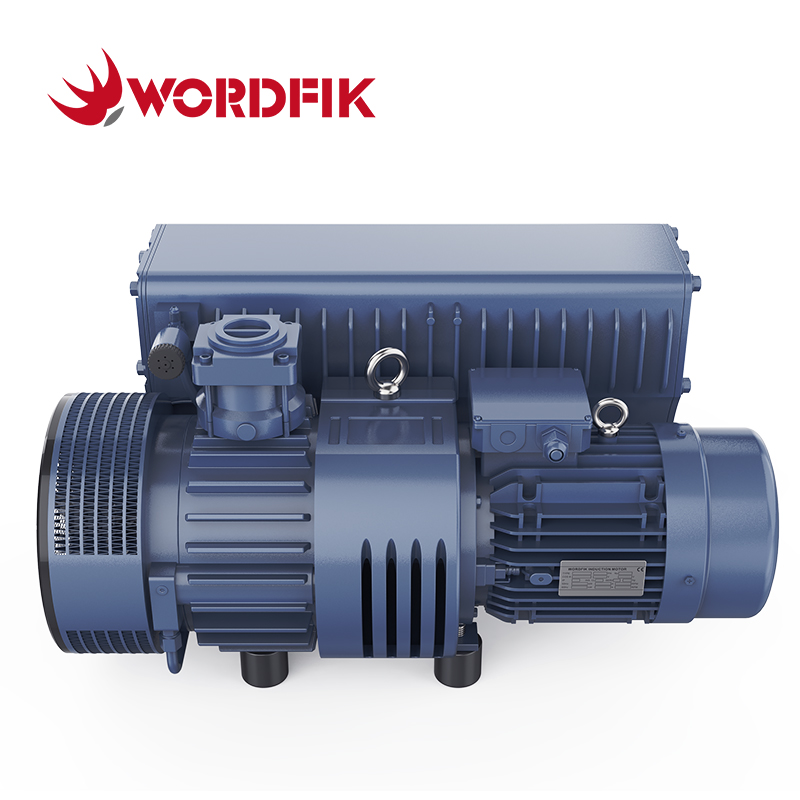

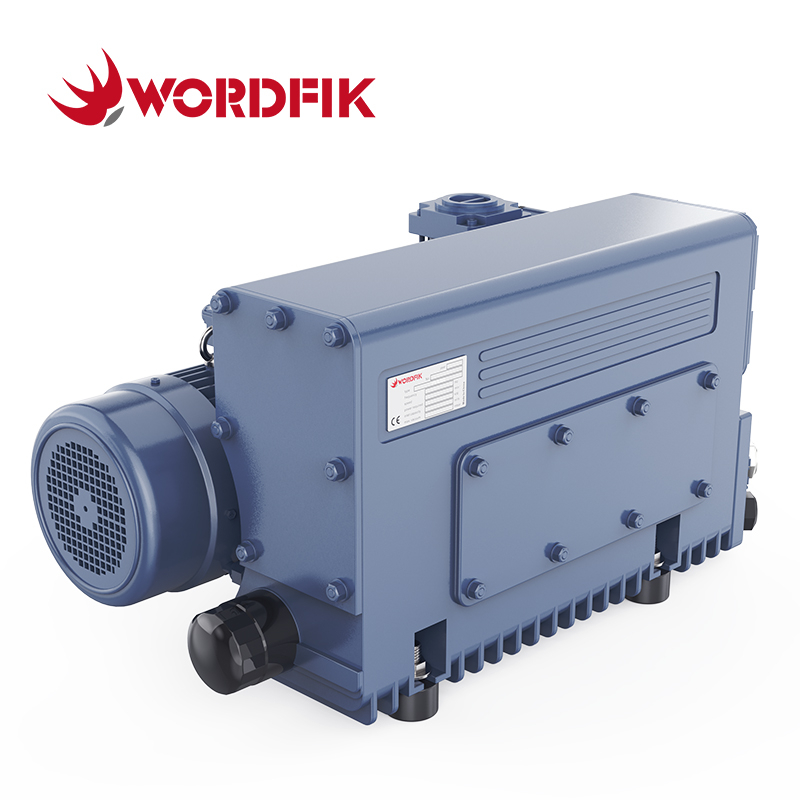

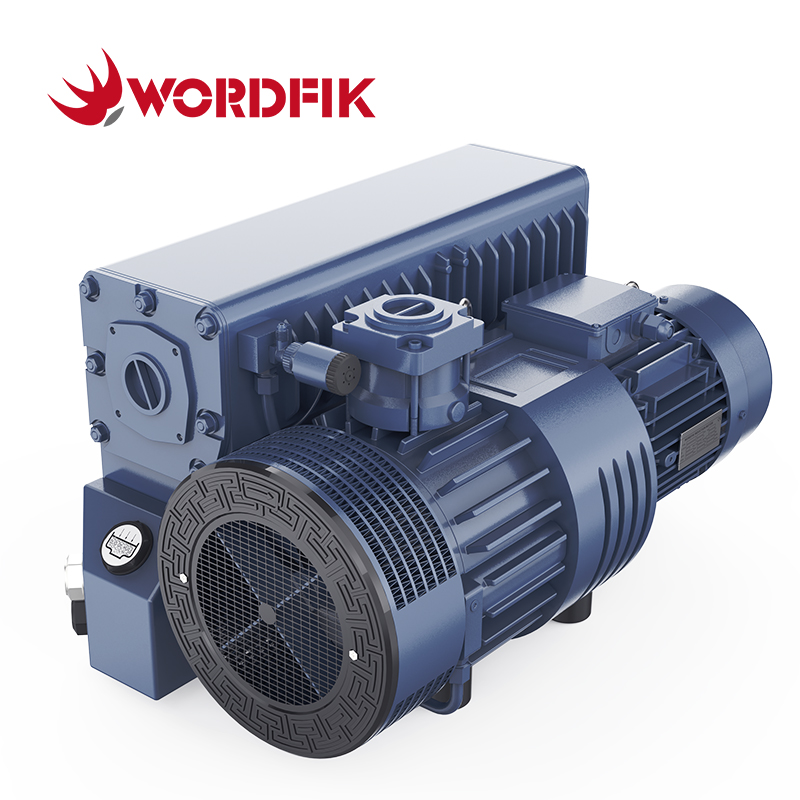

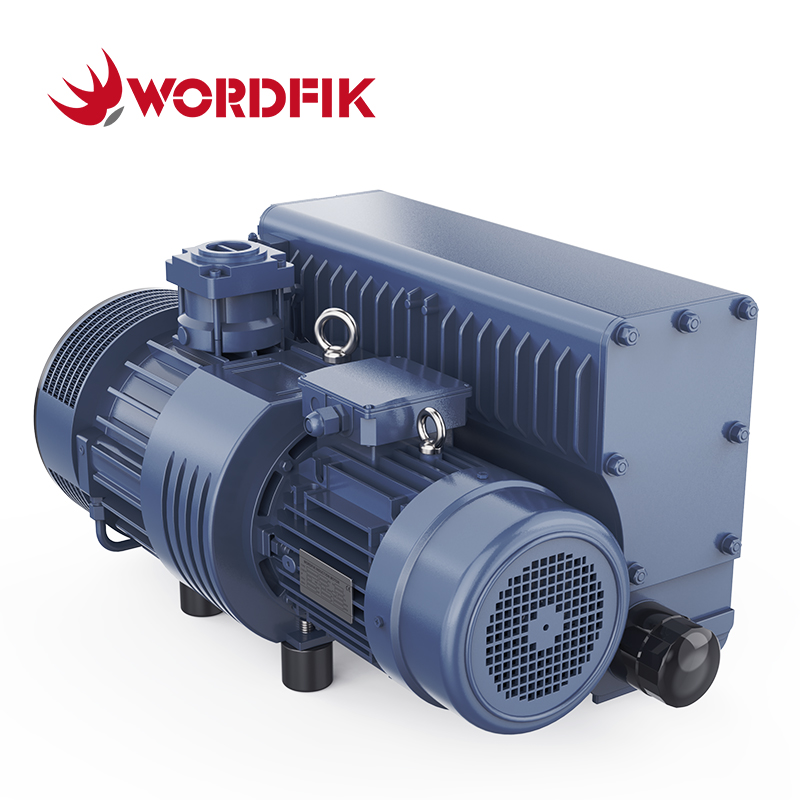

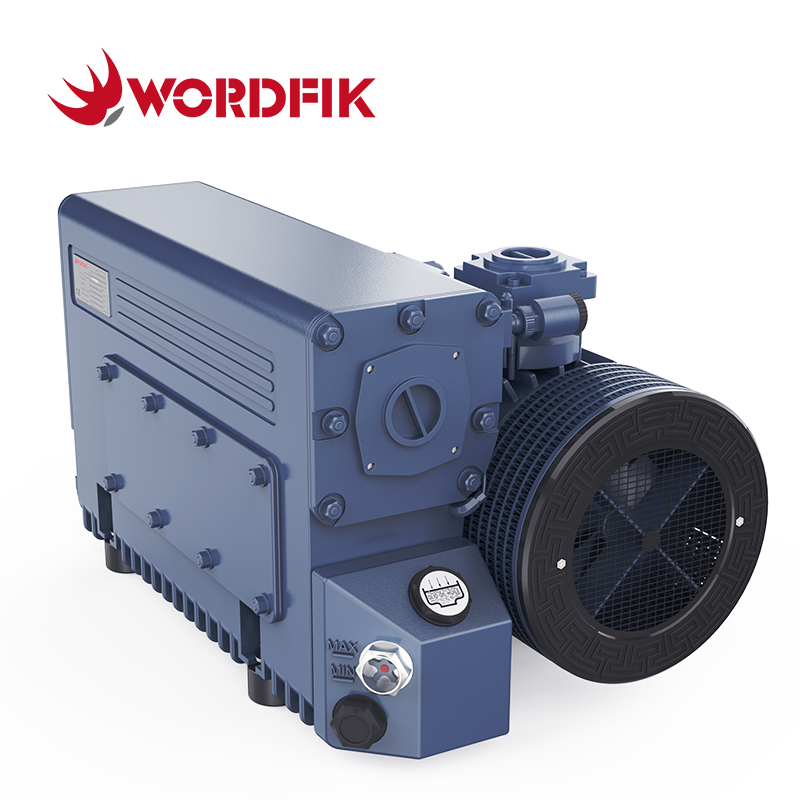

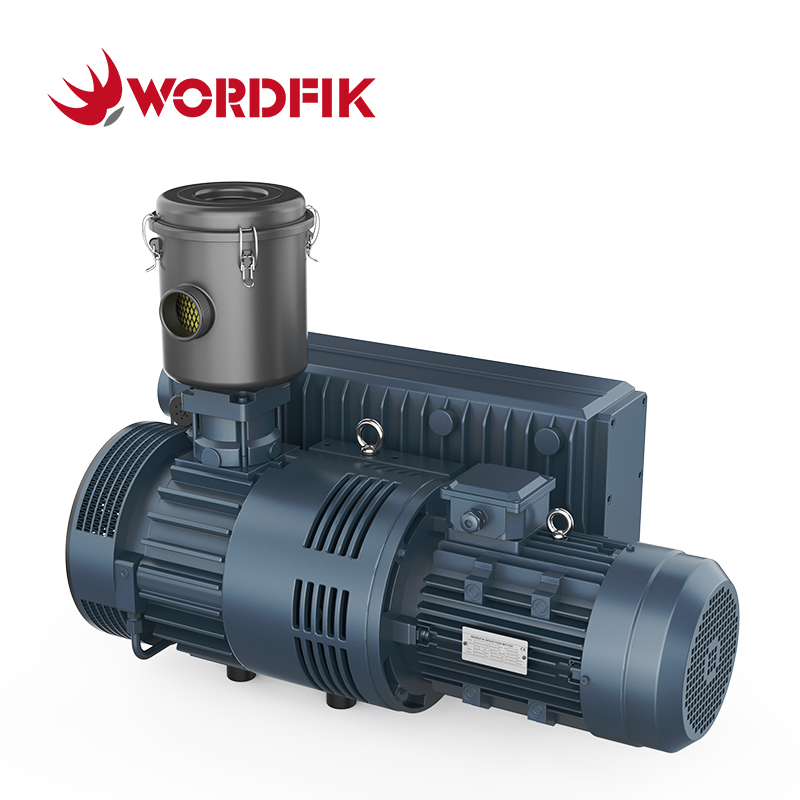

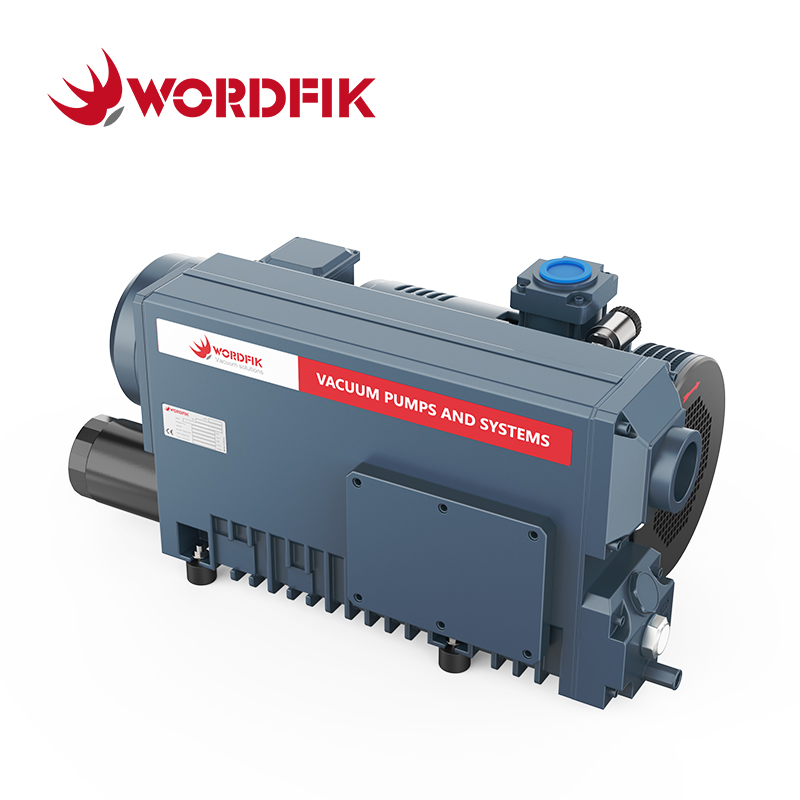

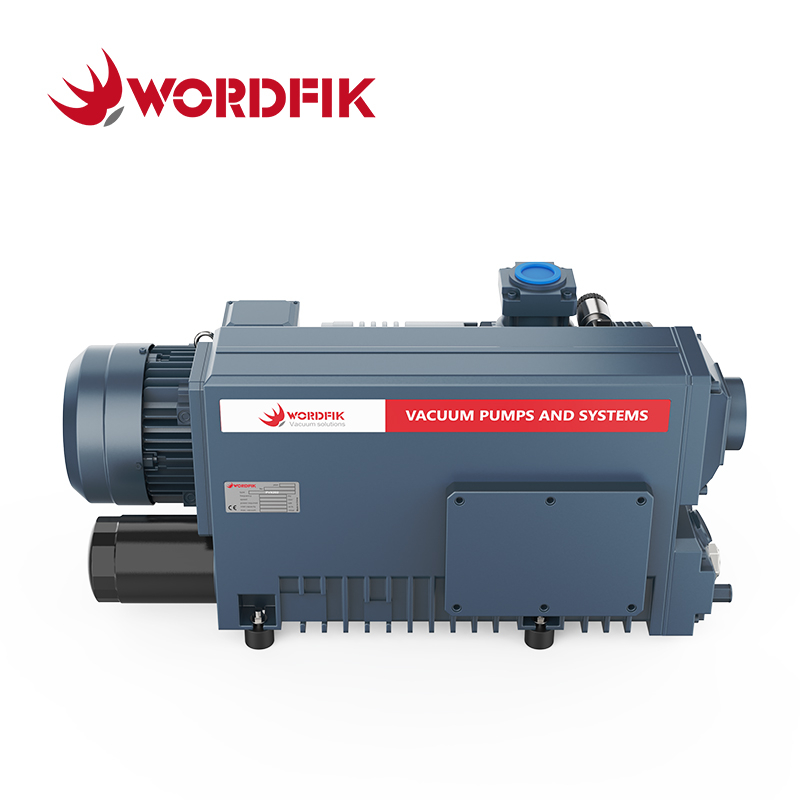

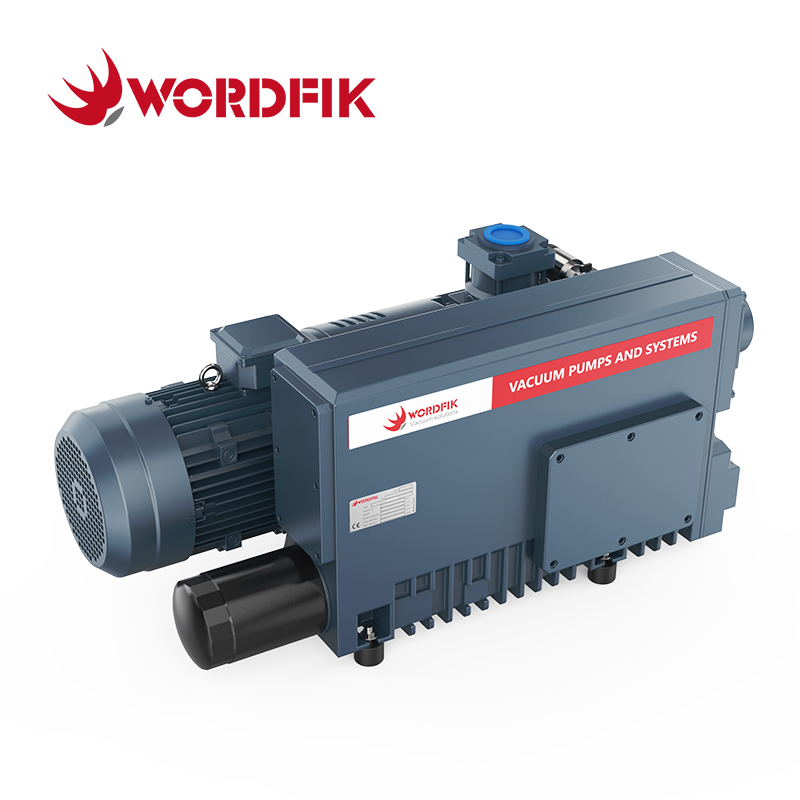

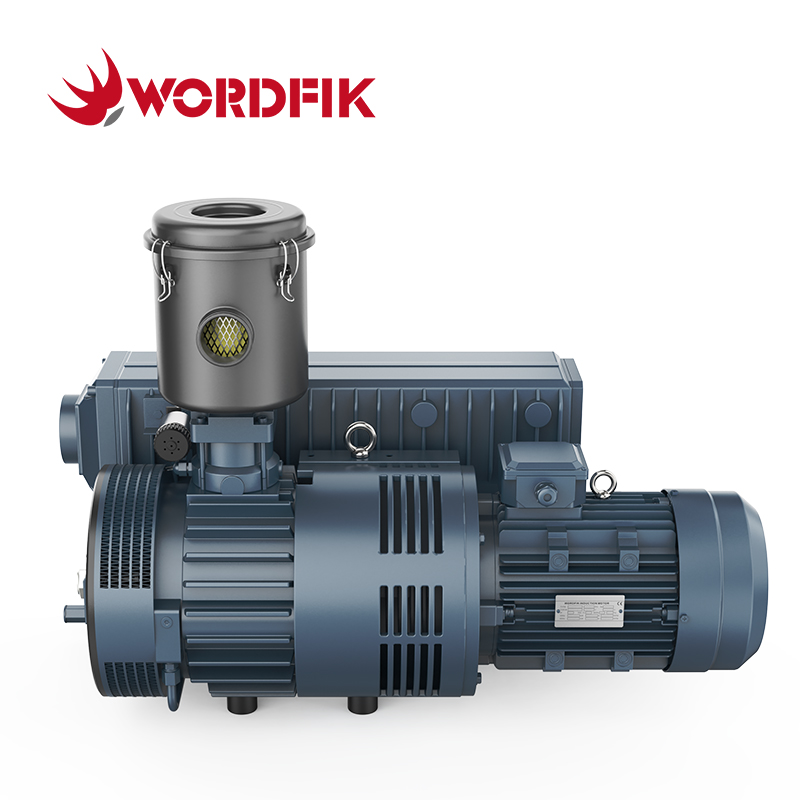

La Wordfik PVX202 è una pompa per vuoto rotativa a palette lubrificata a olio ad alto flusso e con elevata tolleranza al vapore, ottimizzata per processi industriali ad alto tasso di umidità. Come sostituto diretto delle pompe a palette con tenuta a olio Busch R5 RA 0202D, eroga 200 m³/h (117,7 CFM) a 50 Hz e 240 m³/h (141,3 CFM) a una velocità di pompaggio di 60 Hz, mantenendo un vuoto finale affidabile di 0,5 mbar (0,375 torr) anche con carichi di vapore elevati.
Dotato di un sistema di zavorra del gas potenziato che fornisce una capacità di gestione del vapore acqueo di 4 kg/ora, eccelle nei processi ad alta umidità tra cui l'essiccazione sotto vuoto, l'imballaggio alimentare e il degasaggio chimico. La struttura in ghisa per impieghi gravosi e gli interni lavorati con precisione garantiscono durata e stabilità termica eccezionali, mentre la geometria ottimizzata delle alette riduce al minimo l'attrito interno, il rumore e le vibrazioni.
Alimentato da un motore industriale in rame unificato da 5,5 kW (7,4 HP) per reti a 50 Hz e 60 Hz, il PVX202 funziona senza intoppi a 73–74 dB(A) con vibrazioni minime. Supporta ampi ingressi di tensione trifase, è dotato di serie di certificazione CE e offre un eccellente valore per le linee di produzione ad alto rendimento. Con pezzi di ricambio convenienti e affidabilità comprovata, è la scelta preferita per applicazioni di essiccazione, confezionamento e vuoto industriale generale su larga scala. Le unità standard sono completamente rifornite per una consegna rapida in tutto il mondo.
Caratteristiche:
Tolleranza al vapore acqueo leader del settore di 4 kg/h, ideale per processi umidi
Sostituzione diretta per le pompe per vuoto con tenuta a olio Busch R5 RA 0202D
Portata elevata da 200–240 m³/h (118–141 CFM), vuoto stabile da 0,5 mbar
Motore unificato a doppia frequenza da 5,5 kW, compatibilità con la rete globale
Costruzione in ghisa resistente, bassa rumorosità e vibrazioni
Valore eccellente, pezzi di ricambio convenienti, basso costo totale di proprietà

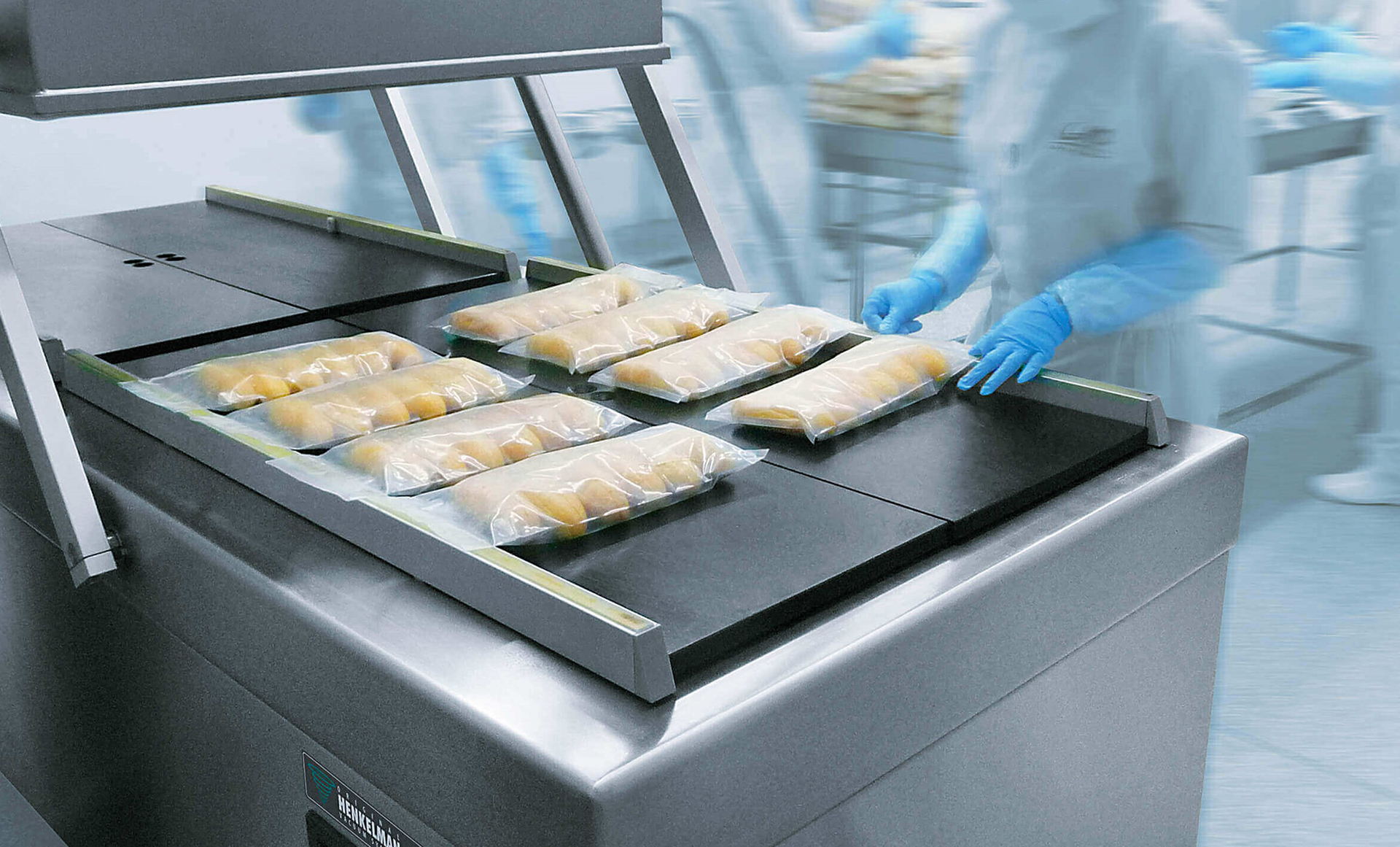

Perfetto per l'essiccazione di grandi dimensioni, il confezionamento di alimenti e la formatura sotto vuoto
| Specifiche tecniche PVX202 |
| 50Hz | 60Hz |
| Velocità di pompaggio | 200 m³/h | 240 m³/h |
| Pressione definitiva | 0,5 mbar |
| Potenza motoria | 5,5 kW |
Tensione del motore
| ∆380-415 V; Y 660-690 V (trifase) | 440-460 V (trifase) |
| Velocità del motore | 1450 giri / min | 1700 giri / min |
| Livello di rumore | 73 dB (a) | 74 dB (a) |
Collegamento ingresso gas
| 2 pollici |
| Collegamento uscita gas | 2 pollici |
| Tolleranza al vapore acqueo | 2.5 kg/h
| 4 kg/h |
| Capacità del petrolio | 8 l
|
| Peso | 145 kg
| 160 kg |
| Dimensions | 795*500*411 mm |
*1) Contattaci per altre opzioni di tensione. *2) Manuale di istruzioni. *3) Curve di prestazione. *4) Diagramma del modello 3D.
Applicazione:
| Pompe per vuoto rotative a palette lubrificate a olio serie Wordfik PVX (selezione rapida del modello) |
Modello
| Potenza motoria
| Velocità di pompaggio | Pressione definitiva |
| 50Hz | 60Hz | 50Hz | 60Hz |
| PVX16 | 0,55 kW | 0,55 kW | 16 m³/h | 19 m³/h | 1 mbar
|
| PVX25D | 0,75 kW | 0,75 kW | 20 m³/h | 24 m³/h |
| PVX25 | 0,75 kW | 0.9 kW | 24 m³/h | 28 m³/h | 0,5 mbar
|
| PVX40 | 1,1 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| PVX63 | 1,5 kW | 2,2 kW | 63 m³/h | 78 m³/h |
| PVX100 | 2,2 kW | 3 kW | 100 m³/h | 120 m³/h |
| PVX140 | 3 kW | 4 kW | 132 m³/h | 158 m³/h |
| PVX160 | 4 kW | 5,5 kW | 160 m³/h | 192 m³/h |
| PVX202 | 5,5 kW
| 200 m³/h | 240 m³/h |
| PVX250 | 7,5 kW
| 250 m³/h | 300 m³/h |
| PVX302 | 7,5 kW
| 300 m³/h | 360 m³/h |
| PVX630 | 18,5 kW | 18,5 kW | 630 m³/h | 760 m³/ora | 0,1-0,5 mbar |
