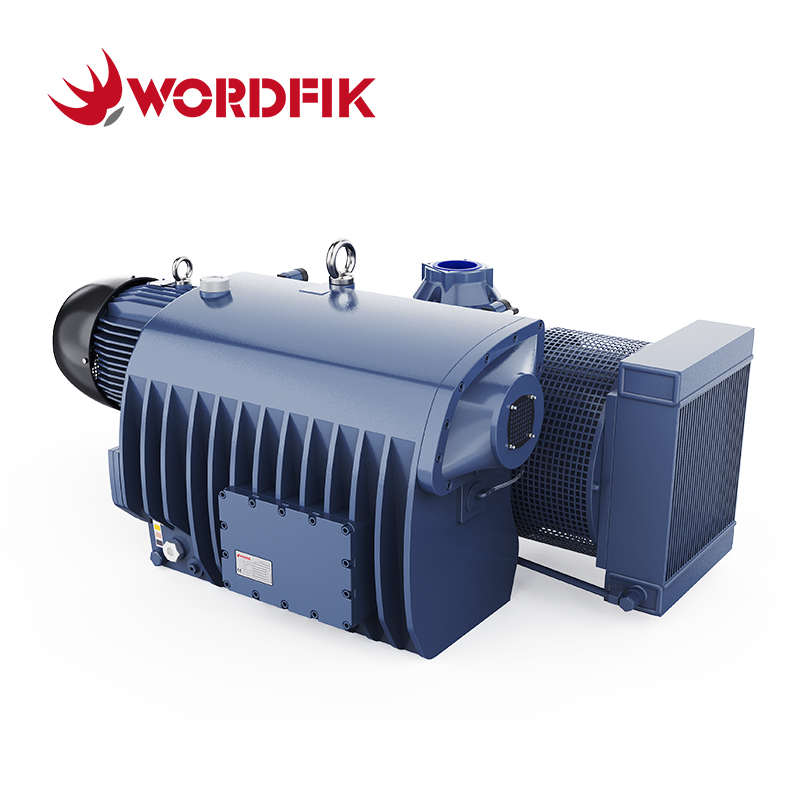

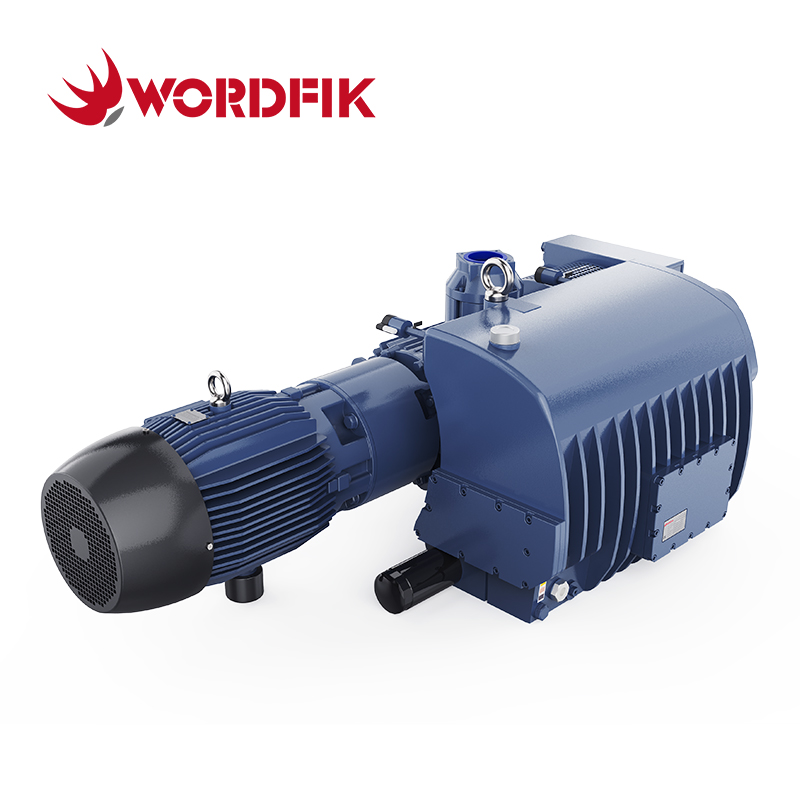

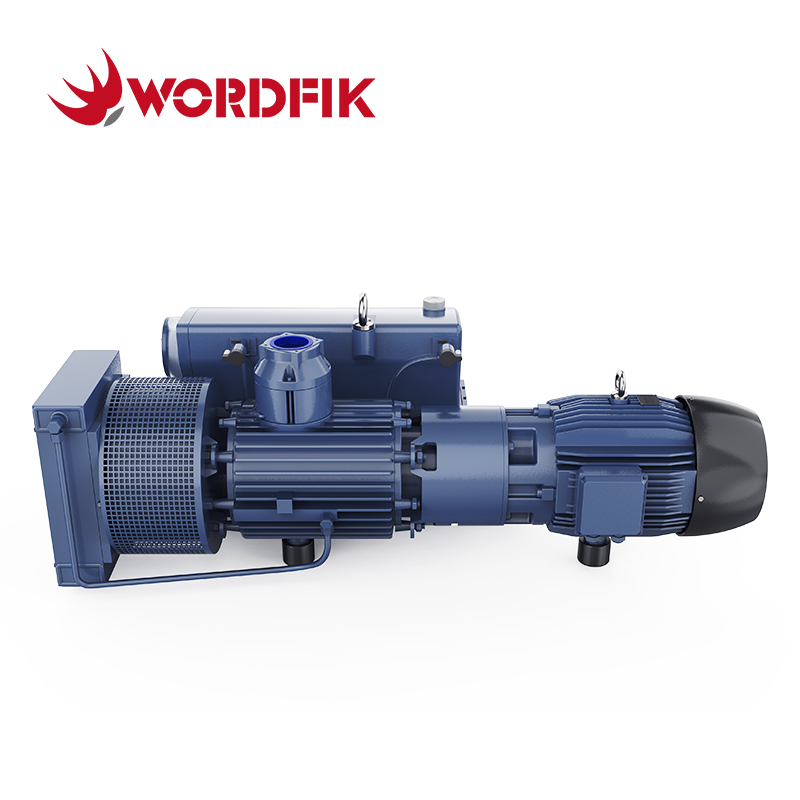

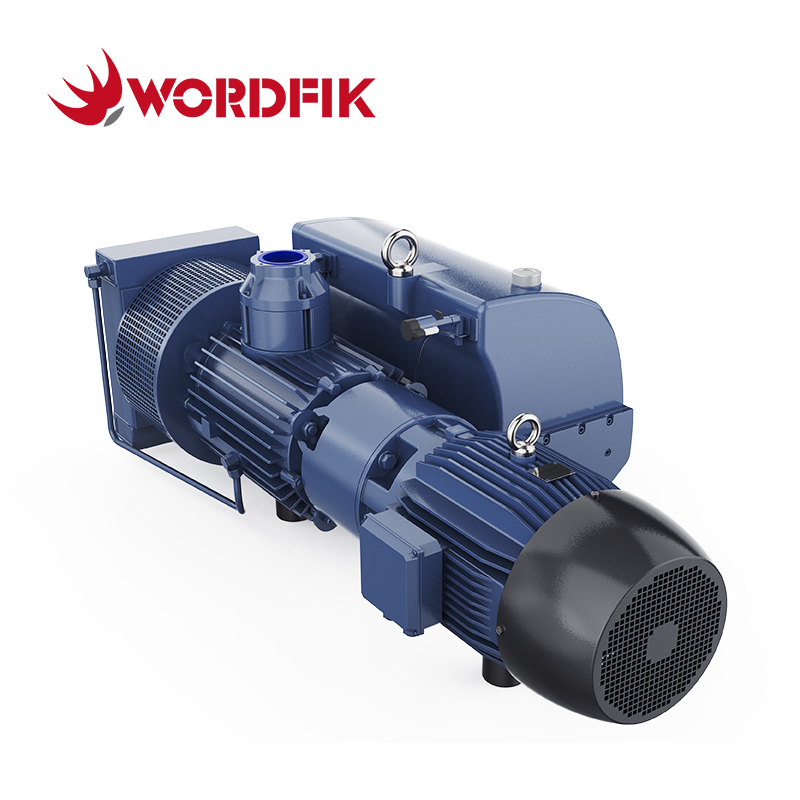

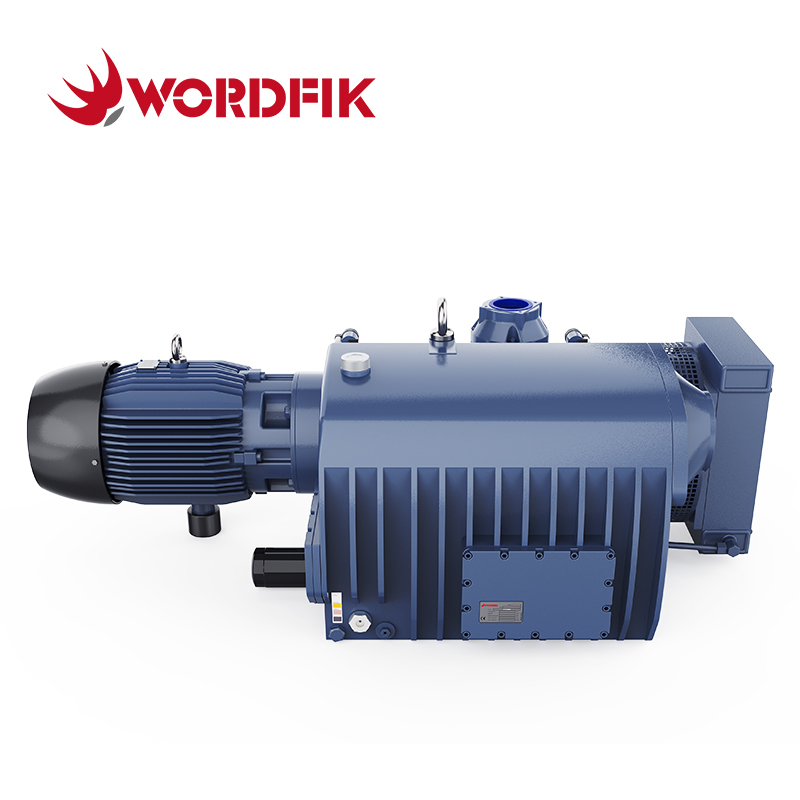

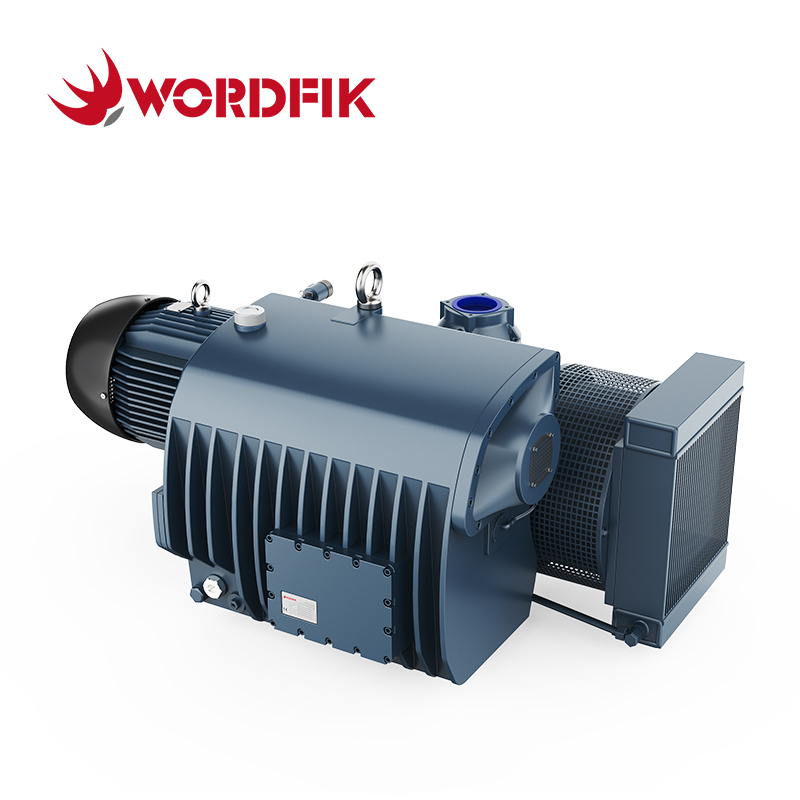

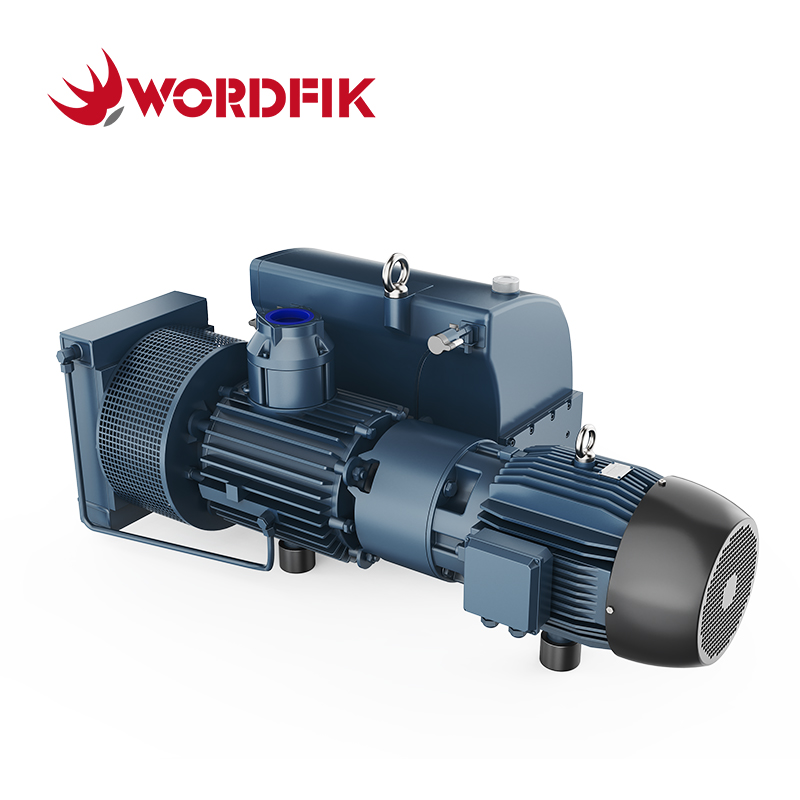

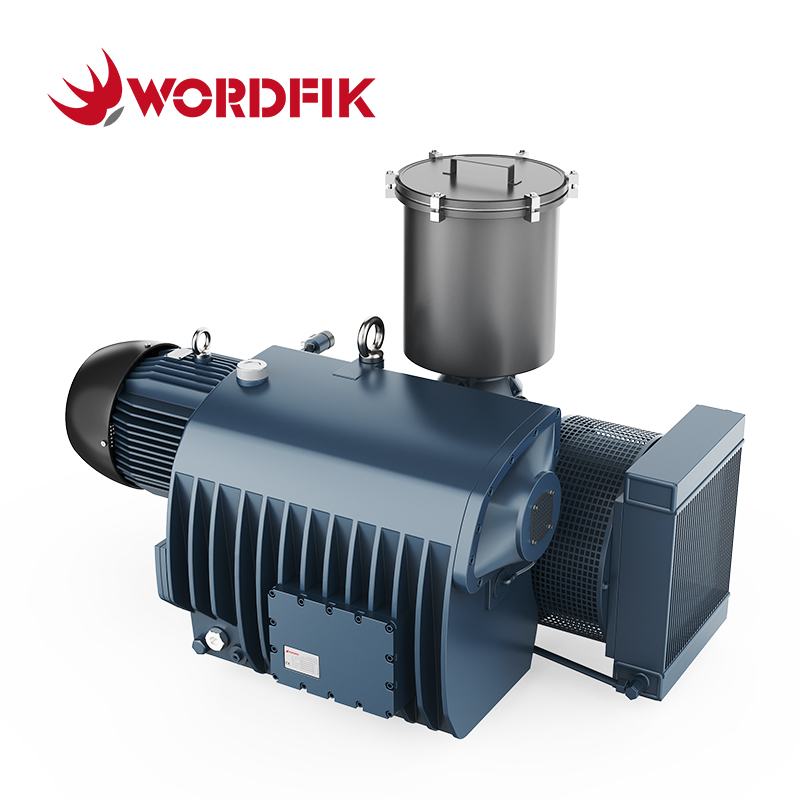

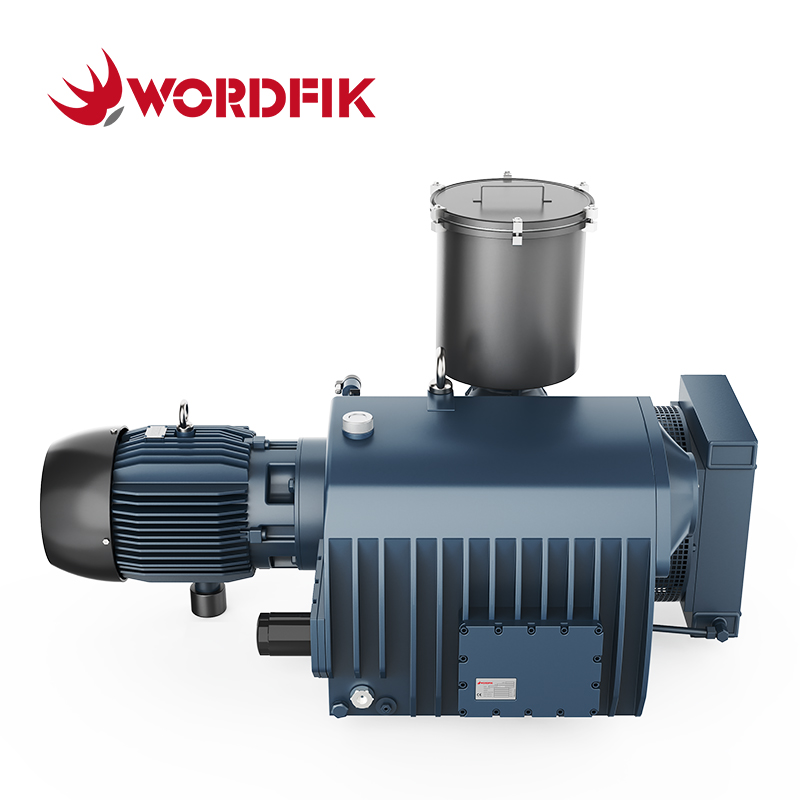

Il Wordfik PVX630 rappresenta l'apice della tecnologia del vuoto di grande capacità, offrendo prestazioni eccezionali per applicazioni industriali che richiedono l'evacuazione di gas ad alto volume. Con un'impressionante velocità di pompaggio di 640 m³/h (50 Hz) o 750 m³/h (60 Hz), questo potente motore raggiunge un vuoto finale di 0,1 mbar, stabilendo nuovi standard nelle prestazioni di vuoto per operazioni su larga scala.
Dotato di un avanzato sistema di raffreddamento ad aria, il PVX630 mantiene le temperature operative ottimali anche durante il funzionamento continuo prolungato, eliminando la necessità di complesse infrastrutture di raffreddamento ad acqua. L'innovativo design del raffreddamento garantisce prestazioni costanti riducendo significativamente le esigenze di manutenzione.
Progettato per applicazioni pesanti, il PVX630 incorpora una robusta struttura in ghisa con componenti lavorati con precisione che garantiscono affidabilità e longevità. Il design efficiente della pompa include un motore in rame a coppia elevata (15 kW/50 Hz, 18 kW/60 Hz) che offre prestazioni potenti durante il funzionamento a livelli di rumore controllati (≤76 dB(A)).
Il PVX630 combina un'enorme capacità di pompaggio con prestazioni di vuoto precise, rendendolo la soluzione ideale per i settori in cui sia il volume che la qualità del vuoto sono requisiti critici, come la produzione di semiconduttori, i sistemi di rivestimento sotto vuoto, i test di componenti aerospaziali, la produzione farmaceutica e altri campi.
Caratteristiche:
• Risparmio energetico
• Efficiente protezione anticorrosiva
• Performance eccellenti
• Facile da manutenzione
• lunga durata di servizio
• Funzionamento stabile e continuo
| Specifiche tecniche PVX630 |
| 50Hz | 60Hz |
| Velocità di pompaggio | 630 m³/h | 760 m³/ora |
| Pressione finale (valvola zavorratrice chiusa) | 0,1-0,5 mbar |
| Pressione finale (valvola zavorratrice aperta) | 0,5-1 mbar |
| Potenza motoria | 18,5 kW
|
Tensione del motore
| ∆380-415 V; Y 660-690 V (trifase) | Δ 460 V (trifase) |
| Velocità del motore | 970-980 giri/min | 1175 giri/min |
| Livello di rumore | 80dB(A)
|
Collegamento ingresso gas
| DN80 |
| Collegamento uscita gas | DN80 |
| Tolleranza al vapore acqueo | 7,5 kg/ora
|
| Capacità del petrolio | 25 litri
|
| Metodo di raffreddamento | Raffreddato ad aria/acqua
|
| Peso | 550 kg
|
| Dimensions | 1780*900*754 millimetri |
*1) Contattaci per altre opzioni di tensione. *2) Manuale di istruzioni. *3) Curve di prestazione. *4) Diagramma del modello 3D.
Applicazione:
| Pompe per vuoto rotative a palette lubrificate a olio serie Wordfik PVX (selezione rapida del modello) |
Modello
| Potenza motoria
| Velocità di pompaggio | Pressione definitiva |
| 50Hz | 60Hz | 50Hz | 60Hz |
| PVX16 | 0,55 kW | 0,55 kW | 16 m³/h | 19 m³/h | 1 mbar
|
| PVX25 | 0,75 kW | 0.9 kW | 24 m³/h | 28 m³/h | 0,5 mbar
|
| PVX40 | 1,1 kW | 1,5 kW | 40 m³/h | 48 m³/h |
| PVX63 | 1,5 kW | 2,2 kW | 63 m³/h | 78 m³/h |
| PVX100 | 2,2 kW | 3 kW | 100 m³/h | 120 m³/h |
| PVX160 | 4 kW | 5,5 kW | 160 m³/h | 192 m³/h |
| PVX202 | 4/5,5 kW | 5,5 kW | 200 m³/h | 240 m³/h |
| PVX250 | 5,5/7,5 kW | 7,5 kW | 250 m³/h | 300 m³/h |
| PVX302 | 7,5 kW | 7,5 kW | 300 m³/h | 360 m³/h |
| PVX630 | 15 kW | 18 kW | 640 m³/h | 750 m³/h | 0,1-0,5 mbar
|
